Pnömatik silindir standardizasyonu, tesis genelindeki gereksiz silindir çeşitliliğinin kontrollü biçimde azaltılmasıdır. Pnömatik silindirleri doğru standartlaştırmak her yere tek model takmak değildir. Onaylı platformları, yapılandırılabilir varyantları, doğrulanmış çapraz referansları, kritik yedekleri ve gerçekten farklı bir şeye ihtiyaç duyan uygulamalar için istisna yolunu tanımlamaktır.
ISO 15552 yararlı bir başlangıç noktası sağlar. 32 ila 320 mm çap aralığında, maksimum 1,000 kPa veya 10 bar nominal basınçta sökülebilir montajlı silindirleri kapsar ve 2025'te güncel olduğu doğrulanmıştır (ISO 15552:2018, 2025'te doğrulandı). Fakat yalnız ölçüsel uyum eşit kuvveti, yastıklamayı, algılamayı, sızdırmazlığı, korozyon direncini veya güvenlik davranışını kanıtlamaz.
Bu ayrım iş gerekçesini değiştirir. Bir tesis tasarruf sözü vermeden önce aktif parça numaralarını, stok değerini, acil alımları, değişim uyum hatalarını, toparlanma süresini ve tedarikçi riskini ölçmelidir. Sonuç, başka fabrikadan alınmış evrensel bir yüzdeye değil, doğrulanmış saha verilerine dayalı bir standardizasyon programıdır.
Öne çıkan noktalar
- ISO 15552, 32-320 mm çapları ve 10 bar değerini kapsar; fakat tam uygulama eşdeğerliğini kapsamaz.
- Her silindiri değil, platformları ve karar kurallarını standartlaştırın.
- Ortam, hareket, güvenlik ve uyumluluk için belgelenmiş istisnaları koruyun.
- Değeri saha temel çizgileri, pilot sonuçları ve yaşam döngüsü maliyetiyle kanıtlayın.
Alıntılanan ISO kapsamlarını ve güncel üretici kataloglarını analiz ettiğimizde en güçlü standardın bir karar sistemi olduğunu gördük. Bakım ekibine neyin değiştirilebileceğini, mühendisliğe neyin yeniden hesaplanması gerektiğini, satın almaya neyin çift kaynaktan alınabileceğini ve herkese ne zaman istisna onayı gerektiğini söyler.
Tesis Genelinde Pnömatik Silindir Standardizasyonu Gerçekte Neleri Kapsamalıdır?
ISO 15552, 1,000 kPa veya 10 bar değerine kadar 32-320 mm çapları kapsar; fakat her uygulama ayrıntısını değil, temel, montaj ve aksesuar ölçülerini standartlaştırır (ISO 15552:2018, 2025'te doğrulandı). Bir tesis her makineyi tek modele zorlamak yerine silindir platformlarını ve onay kurallarını standartlaştırmalıdır.
Belgelenebilen ve kontrol edilebilen arayüzlerle başlayın. Bunlar silindir ailesi, çap, strok, montaj kodu, kurulu uzunluk, rod ucu, port düzeni, sensör hazırlığı ve aksesuar desenini içerir. Sonra uygulama değişkenlerini bu arayüzlerin yanında tutun: gerçek basınç, gerekli kuvvet, hedef strok süresi, yük yönü, yastıklama talebi, yan yük, sıcaklık, yıkama, kimyasallar, korozyon ve güvenlik fonksiyonu.
Bir tesis yalnız çap ve stroka göre standartlaştırırsa ne olur? Değişim silindiri yerine cıvatalanabilir ama işi yine de başaramayabilir. ISO 6432, 8-25 mm ve 10 bar ölçü serisi içinde üreticilere tasarım özgürlüğü bıraktığını açıkça belirtir (ISO 6432:2015, 2015'te yayımlandı). ISO 21287, 20-100 mm kompakt silindirleri kapsar ancak ayarlanabilir yastıklamayı hariç tutar; bu da platformun nerede kullanılabileceğini sınırlar (ISO 21287:2004, 2023'te doğrulandı).

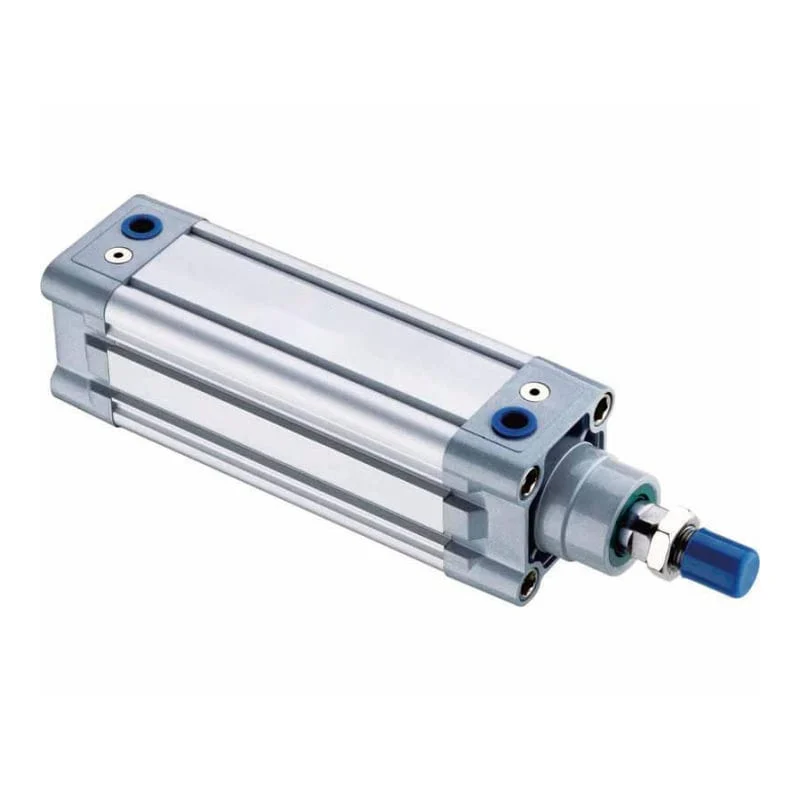

MB Series ISO 15552 tie-rod pnömatik silindir
Pratik kural basittir: çizimde ve kabul formunda doğrulanabilen şeyi standartlaştırın. Konfigürasyon seçimlerini görünür tutun. Gıda yıkama silindiri, yüksek sıcaklık fırın silindiri, rodsuz transfer ekseni ve güvenlikle ilişkili tutma cihazı aynı genel kalem içinde kaybolmamalıdır.
Kurulu Taban ve Kritiklik Kaydında Neler Bulunmalıdır?
ISO 14224 güvenilirlik ve bakım kayıtlarını üç ana kategoriye ayırır: ekipman, arıza ve bakım verisi (ISO 14224:2016, 2016). Bu standart petrol endüstrilerini hedeflese de üç parçalı mantığı silindir kaydına iyi uyarlanır: varlığı tanımla, neyin arızalandığını kaydet ve onarımın ne gerektirdiğini kaydet.
Kayıt, parça numarası başına değil, kurulu silindir konumu başına bir satır içermelidir. İki aynı silindirden biri paketleme hattını durduruyor, diğeri kritik olmayan erişim kapağını açıyorsa riskleri farklıdır. Konum, makine fonksiyonu ve üretim sonucu donanım şartnamesinin yanında yer almalıdır.
| Veri grubu | Minimum alanlar | Neden önemlidir |
|---|---|---|
| Varlık kimliği | Tesis, hat, makine, eksen etiketi, çizim numarası | Kurulu konumu yeniden bulur |
| Silindir arayüzü | Aile, çap, strok, montaj, kurulu uzunluk, rod ucu, portlar | Ölçüsel uyumu test eder |
| Kontroller | Valf, boru boyutu, sensörler, konnektör, yastıklama, regülatör ayarı | Hız ve sıra davranışını korur |
| Uygulama | Yük yönü, dinamik basınç, strok süresi, görev çevrimi, yan yük | Performans eşdeğerliğini test eder |
| Ortam | Sıcaklık, yıkama, toz, kimyasallar, korozyon, cleanroom ihtiyacı | Keçeleri, malzemeleri ve korumayı belirler |
| Güvenilirlik | Arıza modu, olay tarihi, onarım eylemi, duruş, tekrarlı arıza | Kronik problemleri rastgele olaylardan ayırır |
| Tedarik riski | Eldeki stok, tedarikçi, teslim süresi, onaylı alternatif, son satın alma | Yedek ve tedarik kararlarını destekler |
| Kritiklik | Güvenlik etkisi, kalite etkisi, üretim kaybı, yedek yöntem | Validasyon ve stok derinliğini belirler |
Birbirine benzer görünen kayıtları silerek başlamayın. Önce kaydı raf, bakım geçmişi, çizimler ve güncel tedarikçi verileriyle uzlaştırın. Üretimi durmuş bir modelin yine de iyi onaylı değişimi olabilir. Yaygın bir model, ayrı konfigürasyon kaydı gerektiren birkaç sensör veya keçe soneki saklayabilir.
En yararlı istisna notu kısa ve mekaniktir: ne farklı, standart platform neden başarısız oluyor ve istisnanın çalıştığını hangi test kanıtlıyor? “Özel makine” gibi belirsiz not bir sonraki teknisyene veya alıcıya yardımcı olmaz.
Servis planlaması için sistem düzeyinde bakım ve duruş çalışma sayfası kullanın. Kayıtta uzun stroklu carriage eksenleri varsa bu kayıtları sıradan rod silindirler gibi ele almak yerine rodsuz silindir önleyici bakım kontrol listesine bağlayın.
Uygulamalar Aşırı Standartlaştırmadan Nasıl Gruplanmalıdır?
Parker'ın ISO 15552 P1F kataloğu 32 ila 125 mm arasında yedi çapı, 5 ila 2,500 mm strokları ve 1-10 bar çalışma basıncını kapsar (Parker P1F catalogue, erişim 2026). Bu aralıklar uygulama gruplamanın yalnız parça numarası benzerliğiyle değil, ölçülmüş çalışma zarfıyla yapılması gerektiğini gösterir.
Konumları yalnız aynı mekanik ve çalışma zarfını paylaştıklarında gruplayın. Silindir ailesi ve montajla başlayın; sonra çapı, stroku, yöne özel yükü, kullanım noktası basıncını, hedef hızı, yastık enerjisini, kılavuzlamayı, ortamı, sensörleri ve güvenlik rolünü karşılaştırın. Eski marka daha sonra gelir.
Örneğin aynı stroka sahip iki 50 mm çaplı silindir yine de ayrı gruplar isteyebilir; biri kılavuzlu yatay yük taşırken diğeri kılavuzsuz dikey yükü kontrol eder. Montaj ölçüleri benzer görünür; fakat yan yük maruziyeti, geri çekme talebi, arıza sonucu ve güvenli kabul testleri aynı değildir.
| Gruplama kapısı | Konumları birleştirin | Ayrı tutun |
|---|---|---|
| Hareket | Uç konumlar ve strok toleransı eşleştiğinde | Orta strok kontrolü veya farklı uç noktalar önemli olduğunda |
| Kuvvet | Bir standart çap itme ve çekme yüklerini onaylı payla karşıladığında | Dikey yük, klemp kuvveti veya rod tarafı talep farklı olduğunda |
| Hız | Valf, boru, egzoz ve strok süresi hedefleri uyumlu olduğunda | Bir eksen çok daha yüksek debi veya yumuşak hareket istediğinde |
| Montaj | Aynı arayüz ve kurulu uzunluk çizim incelemesinden geçtiğinde | Braketler, rod uçları veya açıklıklar farklı olduğunda |
| Ortam | Keçe, sıcaklık, korozyon ve yıkama görevi eşleştiğinde | Gıda, kimyasal, cleanroom veya dış ortam görevi değiştiğinde |
| Güvenlik | Arıza sonucu ve enerji kontrol yöntemi eşleştiğinde | Yük tutma veya güvenlikle ilişkili davranış farklı olduğunda |
Kuvvet yalnız ilk elemedir. Basınç ve alan kuvvet rehberi, geri çekme kuvvetinin uzama kuvvetinden neden daha düşük olduğunu açıklar. Ortam seçimi incelemesi sıradan fabrika görevini korozyonlu, yüksek sıcaklıklı, yıkamalı veya tehlikeli alan istisnalarından ayırmaya yardımcı olur.

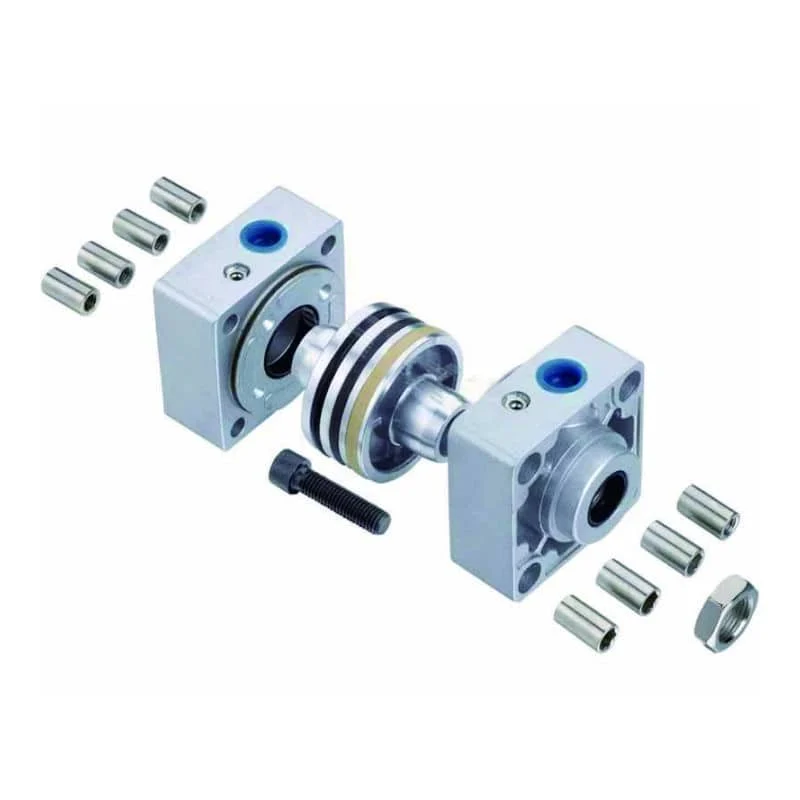

MB Series ISO 15552 silindir montaj kitleri
Her alışılmadık strok istisna mı olmalıdır? Şart değil. Yapılandırılabilir standart aile; aynı çapı, montajı, sensörleri, keçe kitini ve tedarikçi onayını korurken birkaç stroka izin verebilir. Standardizasyon yönetilmeyen çeşitliliği kaldırır; meşru konfigürasyonu kaldırmaz.
Onaylı Platformlar, Yapılandırılabilir Varyantlar ve Mühendislik İstisnaları
Güncel ürün kataloğunda SMC'nin ISO 15552 CP96 ailesi yedi standart çap boyutu ile tek rod, çift rod ve dönmez varyantları listeler (SMC CP96/CP96SD, erişim 2026). Tek standart aile içindeki bu çeşitlilik üç sınıflı politikayı destekler: onaylı platform, yapılandırılabilir varyant ve mühendislik istisnası.
Onaylı platform, doğrulanmış uygulama zarfına sahip silindir ailesidir. Yapılandırılabilir varyant, bu zarf içindeki onaylı strok, montaj, sensör veya keçe gibi kontrollü seçenektir. Mühendislik istisnası, zarfın dışında kalan ve bu nedenle kendi sahibine, kanıtına ve inceleme tarihine ihtiyaç duyan belgelenmiş konumdur.
| Yönetişim sınıfı | Buraya ne girer | Onay kanıtı | Yedek stratejisi |
|---|---|---|---|
| Onaylı platform | Tek doğrulanmış zarf içindeki tekrarlı uygulamalar | Çizim, hesap, makine kabul kaydı | Kritik çap, strok ve onarım kitine göre stok |
| Yapılandırılabilir varyant | Kontrollü strok, sensör, montaj veya keçe seçenekleriyle aynı platform | Onaylı seçenek matrisi ve parça numarası çözücü | Ortak aşınma parçalarını stokla; yavaş varyantları sipariş et |
| Mühendislik istisnası | Platform zarfı dışındaki fonksiyon veya ortam | Adlandırılmış sahip, teknik neden, test planı, inceleme tarihi | Riske göre özel yedek veya belgeli acil plan |
İstisna sütunu önemlidir; çünkü ISO aileleri gerçek fonksiyon farkları içerir. Festo'nun DSBC ISO 15552 aralığı 32-125 mm çapları, 1 ila 2,800 mm strokları ve üç yastıklama sistemini; ayrıca sıcaklık ve kilitleme varyantlarını kapsar (Festo DSBC data sheet, 2024). Tek montaj deseni bu nedenle çok farklı konfigürasyonları destekleyebilir.
Markalar arası alternatif kendi onay kaydına ihtiyaç duyar. Tedarikçi çizimini, rod ve port arayüzlerini, sensör düzenini, yastıklamayı, keçe malzemelerini, çalışma aralığını, kuvveti, hızı ve kabul kriterlerini karşılaştırın. ISO 6432 markalar arası değişim kontrol listesi, tek konum için gereken ayrıntı seviyesini gösterir.
NIST tedarikçileri bileşen kritikliğine göre segmentlemeyi, ikincil veya alternatif tedarikçileri belirlemeyi, gerekçeli yerde güvenlik stoğu kullanmayı ve tedarikçileri scorecard ile ölçmeyi önerir (NIST Supply Chain Management, 2025 güncellendi). Çift kaynak ancak iki kaynak da aynı çizim ve makine testinden geçtiğinde yararlıdır. Doğrulanmamış iki seçenek dayanıklılık değildir.
İstisna kaydı, “geçici” ikamelerin kalıcı belgesiz standartlara dönüşmesini önler. Her istisnaya sahip, neden, etkilenen varlıklar, onaylı parça, validasyon kaydı, yedek kararı ve inceleme tarihi verin.
İş Gerekçesi Nasıl Ölçülmelidir?
NIST, Caterpillar'ın sac çelik boyutlarını 74'ten 34'e ve bar boyutlarını 500'den fazladan 200'den aza düşürdüğü bir metrikleşme vakasını belgeler (NIST Metrication Case Studies, 2025 güncellendi). Bu sonuçlar silindir tahmini değildir; standardizasyon iş gerekçesinin önce ve sonra ölçülmüş çeşitliliği karşılaştırması gerektiğini gösterir.
Aynı NIST sayfası General Motors'un fan kayışı boyutlarını 900'den fazladan 100'den aza düşürdüğünü bildirir. Bunlar tarihsel metrikleşme vakalarıdır, pnömatik kıyaslar değildir. Değerleri yöntemseldir: çeşitliliği say, dönüşüm maliyetini kaydet, stok ve satın alma etkilerini ölç, sonucu temel çizgiyle karşılaştır.
Tesis gerekçesini kendi kayıtlarından oluşturun. Pilot öncesi ve sonrası aynı zaman penceresini kullanın, dönüşüm maliyetlerini görünür tutun ve stoktan serbest kalan nakdi tekrarlı yıllık tasarruftan ayırın.
SKU azaltımı % = (temel aktif SKU - onaylı aktif SKU) / temel aktif SKU x 100
Stok değeri değişimi = temel ortalama stok değeri - rollout sonrası ortalama stok değeri
Acil satın alma değişimi = temel hızlandırma maliyeti - rollout sonrası hızlandırma maliyeti
Duruş değeri değişimi = doğrulanmış toparlanma saati değişimi toplamı x saat başına onaylı hat değeri
Net fayda = doğrulanmış tasarruf - mühendislik, validasyon, eğitim, takım ve dönüşüm maliyetleriTedarikçi performansını ve stoksuz kalma riskini ekleyin. NIST, bir üreticinin harcamasının ortalama yarısından fazlasının tedarik zincirinde oluştuğunu not eder ve satın alma fiyatının ötesinde TCO önerir (NIST Supply Chain Management, 2025 güncellendi). Daha geniş aktüatör maliyet modeli için tam aktüatör TCO çalışma sayfasını kullanın.
Kullanılmayan raf değerini muhasebe işlemi netleşmeden tasarruf saymayın. Bazı stok geçişte tüketilir, bazıları rollback stoğu olarak tutulur, bazıları aktarılır ve bazıları gider yazılır. Her kategoriyi ayrı belirtin.
Program Üretimi Bozmadan Nasıl Pilotlanabilir?
OSHA yaklaşık 3 milyon çalışanın ekipmana servis verdiğini ve lockout/tagout uyumunun her yıl tahmini 120 ölümü ve 50,000 yaralanmayı önlediğini söyler (OSHA Lockout/Tagout Fact Sheet, 2022). Bu nedenle silindir standardizasyon pilotu planlı bakım ve enerji kontrol prosedürlerinin içinde yer almalıdır, dışında değil.
Açık kapılara sahip beş aşamalı rollout kullanın. Binadaki en kolay eksen yerine temsil edici ve geri döndürülebilir bir uygulamayla başlayın. Pilot; çizim incelemesini, tedarikçi yanıtını, kurulumu, kabul testini, dokümantasyonu, yedek çıkışını ve rollback planını çalıştırmalıdır.
| Aşama | Ana iş | Çıkış kapısı |
|---|---|---|
| 1. Temel çizgi | Varlıkları kaydet, stoğu uzlaştır, kritiklik sırala, arızaları ve teslim sürelerini kaydet | Veri sahibi kurulu taban örneğini onaylar |
| 2. Mühendislik | Platform zarflarını, varyantları, istisnaları, çizimleri, hesapları ve onaylı kaynakları tanımla | Çapraz fonksiyonlu inceleme aday matrisi kabul eder |
| 3. Pilot | Seçilen konumları onaylı bakım pencerelerinde değiştir ve rollback stoğu tut | Uyum, kuvvet, hız, kaçak, sensör, güvenlik ve yeniden başlatma testleri geçer |
| 4. Kontrollü rollout | Eşleşen konumları bakım olayları sırasında dönüştür; tedarik ve makine sonuçlarını izle | Her dalga kabul edilen risk ve performans sınırları içinde kalır |
| 5. Sürdürme | Yeni tasarımları, tedarikçi değişikliklerini, istisnaları, stoğu ve KPI trendlerini denetle | Periyodik inceleme sapmayı kapatır ve eski kayıtları emekli eder |
OSHA, pnömatik ve diğer tehlikeli enerjinin izole edilmesini, depolanmış enerjinin boşaltılmasını veya kısıtlanmasını ve iş başlamadan önce izolasyonun doğrulanmasını ister (OSHA 1910.147, güncel mevzuat). Standart ayrıca enerji kontrol prosedürlerinin en az yıllık denetlenmesini ister. Standardizasyon bu görevler için istisna oluşturmaz.
Tesis üretim duruşunu tamamen önleyebilir mi? Sorumlu bir program bunu vaat etmemelidir. Onaylı pencerelerde dönüşüm yaparak, kritik yedekleri koruyarak, çizimleri önceden doğrulayarak, mümkünse offline test ederek ve rollback yolunu tutarak plansız kesintiyi önleyebilir. Üretim serbest bırakma silindir yalnız bir kez hareket ettikten sonra değil, kabul formu geçtikten sonra gelir.
Kritik konumlar için ilk vardiya sonucunu kaydedin. Soğuk test ısıyı, sensör tekrarlanabilirliğini, yastık davranışını, bağlantı hareketini veya regülatör düşümünü kaçırabilir. Pilot çapı, stroku, boru boyutunu veya valf talebini değiştiriyorsa rollout'u genişletmeden önce kullanım noktası basınç düşümü rehberini inceleyin.
İlk vardiya kontrolü, mekanik olarak doğru bir değişimin operasyonel olarak kabul edilebilir olup olmadığını belirler. Sonucu varlık kaydıyla birlikte tutun ki sonraki alıcı veya teknisyen doğrulanmış ikameyi yalnız aynı nominal ölçüleri paylaşan parçadan ayırabilsin.
Hangi KPI'lar Standardın Sapmasını Önler?
DOE, bakımsız basınçlı hava sistemlerinin hava kapasitesinin %20-30'unu kaçaklarla kaybedebileceğini, iyi bakılan sistemlerin ise %10'un altında kalması gerektiğini bildirir (DOE Compressed Air Sourcebook, 2003). Silindir standardizasyonu stok KPI'larının yanı sıra işletme KPI'larına da ihtiyaç duyar; yoksa daha küçük parça listesi hâlâ verimsiz hava sistemini besleyebilir.
Mühendislik, bakım, ambar ve satın alma ekiplerinin hepsinin okuyabileceği kompakt scorecard kullanın. Her metrik veri sahibine, temel çizgi dönemine, inceleme sıklığına ve eylem eşiğine ihtiyaç duyar.
| KPI | Tanım | Neyi gösterir |
|---|---|---|
| Aktif silindir SKU sayısı | Canlı talebi olan farklı onaylı ve eski silindir SKU'ları | Çeşitliliğin gerçekten düşüp düşmediği |
| Platform kapsamı | Onaylı platformların hizmet verdiği konumlar / uygun konumlar | Kurulu tabanın ne kadarının yönetildiği |
| İstisna sayısı ve yaşı | Sahip ve inceleme tarihine göre açık istisnalar | Geçici seçimlerin nerede kalıcılaştığı |
| Sınıfa göre stok değeri | Standart, varyant, istisna, rollback ve eski stok | Nakdin hareket edip etmediği veya yalnız yeniden etiketlendiği |
| Stoksuz kalma ve hızlandırma olayları | İnceleme dönemindeki kritik kıtlıklar ve premium alımlar | Yedek politikasının dayanıklı olup olmadığı |
| Değişim uyum hata oranı | Reddedilen kurulumlar / denenen standart değişimler | Çizimlerin ve çapraz referansların kalitesi |
| Arıza moduna göre MTTR | Teşhis, izolasyon, değişim, test ve yeniden başlatma süresi | Servis işinin daha öngörülebilir olup olmadığı |
| Dinamik basınç ve strok süresi | Hareket sırasında kullanım noktası basıncı ve kabul edilen çevrim süresi | Standart silindirlerin hâlâ doğru performans gösterip göstermediği |
| Kaçak trendi | Dönüştürülen varlıklar çevresinde doğrulanmış kaçak oranı veya etiketli kaçak hacmi | Ortak donanımın hava sistemi kontrolünü iyileştirip iyileştirmediği |
CAGI, her 2 psig fazla çalışma basıncının kompresör gücünü yaklaşık %1 artırdığını söyler ve kompresör çıkışından kullanım noktasına en fazla %10 basınç düşümü önerir (CAGI Working With Compressed Air, erişim 2026). Tek kötü standardizasyon seçimini kurtarmak için tesis genelinde basınç set değerini yükseltmeyin.
DOE'nin kaçak programı rehberi yararlı bir kontrol döngüsü izler: tanımla, belgele, önceliklendir, onar, temel çizgiyle karşılaştır ve tekrarla. Aynı disiplini silindir istisnalarına ve değişim hatalarına uygulayın. Bir onaylı platform sürekli adaptör, basınç artışı veya sensör geçici çözümü istiyorsa tesisi kusuru tolere etmeye alıştırmak yerine platformu tekrar inceleyin.
Sonuç: Her Silindiri Değil, Karar Kurallarını Standartlaştırın
ISO 55001:2024 varlık kararlarını üç bağlantılı boyut etrafında çerçeveler: performans, risk ve harcama (ISO 55001:2024, 2024). Pnömatik silindir standardizasyonu için doğru kapanış testi budur. Bir öneri ancak servis edilebilirliği artırırken makine fonksiyonundan, güvenlikten veya yaşam döngüsü değerinden ödün vermiyorsa sağlamdır.
Stratejik kazanç kontrollü ortaklıktan gelir. Güvenilir bir kurulu taban kaydı oluşturun, uygulamaları ölçülmüş zarflara göre gruplayın, onaylı platformları ve varyantları tanımlayın, mühendislik istisnalarını koruyun, alternatifleri doğrulayın ve sonuçları temel çizgiye göre kanıtlayın. Bu, bakım ekibini arıza sırasında gizli farkları keşfetmek zorunda bırakmadan satın almayı sadeleştirir.
Küçük başlayın, fakat pilotu temsil edici yapın. Çizimler, hesaplar, tedarikçi kontrolleri, kabul testi, yedek çıkışı ve KPI incelemesi bir hatta çalışıyorsa tesis tekrarlanabilir sisteme sahiptir. Çalışmıyorsa parça listesini büyütmeden önce yönetişimi düzeltin.
Tesise özel silindir çapraz referans incelemesi için mevcut parça numaraları, çizimler, çalışma basıncı, yük, strok süresi hedefi, ortam, sensörler ve montaj kısıtlarıyla Bepto Pnömatik ile iletişime geçin. Bu girdiler uygulama mühendisinin uygun platform adaylarını mühendislik istisnası olarak kalması gereken konumlardan ayırmasını sağlar.
Pnömatik Silindir Standardizasyonu Hakkında SSS
ISO 10014:2021 iki adımlı bir yönetim döngüsü açıklar: temel performans metriklerindeki trendleri izle, sonra gözlenen sonuçlara göre hareket et (ISO 10014:2021, 2021). Aşağıdaki yanıtlar bu döngüyü bakım, mühendislik ve satın alma ekiplerinin silindir standardizasyonu sırasında genellikle karşılaştığı sorulara uygular.
ISO 15552 silindirleri markalar arasında değiştirilebilir yapar mı?
32-320 mm silindirler için 10 bar'a kadar temel, montaj ve aksesuar ölçülerini standartlaştırır; bu da arayüz riskini azaltır. Eşit kurulu uzunluğu, portları, sensörleri, yastıklamayı, keçeleri, sıcaklık aralığını, kuvveti veya güvenlik davranışını garanti etmez. Markalar arası değişimi yalnız çizim incelemesi ve makine kabul testinden sonra onaylayın (ISO 15552, 2025'te doğrulandı).
Bir tesis kaç standart silindir ailesi kullanmalıdır?
Evrensel sayı yoktur. Uygun uygulamaları güvensiz veya kötü performanslı ikameler oluşturmadan kapsayan en az platformu kullanın. NIST'in tarihsel vakaları parça sayısı azaltımının neden ölçülmesi gerektiğini gösterir; fakat 74'ten 34'e çelik boyutu sonucu silindir hedefi değildir. Yanıtı kurulu taban kaydı ve istisna analizi belirlesin (NIST, 2025 güncellendi).
Mevcut silindir stoğuna ne olmalıdır?
Standart, geçiş, rollback, istisna, aktarılabilir veya eski olarak sınıflandırın. Uygun eski stoğu planlı işle kullanın, pilot sırasında gerekçeli kritik yedekleri tutun ve her gider yazmayı ayrı belgeleyin. ISO 55001'in performans-risk-harcama dengesi bu yaşam döngüsü kararını destekler; rafın hemen boşaltılması değerinden fazla risk yaratabilir (ISO 55001, 2024).
Standardizasyon üretim kesintisi olmadan uygulanabilir mi?
Plansız kesintiyi azaltabilir, fakat sıfır kesinti vaat edemez. Planlı bakım pencerelerini, doğrulanmış çizimleri, önceden hazırlanmış parçaları, kabul testlerini ve rollback stoğunu kullanın. OSHA pnömatik enerjiyi lockout/tagout kapsamına alır ve uyumlu kontrollerin yılda 120 ölümü ve 50,000 yaralanmayı önlediğini tahmin eder; bu nedenle üretim baskısı izolasyon ve doğrulamayı atlatamaz (OSHA, 2022).
Standardizasyon tasarrufu nasıl hesaplanmalıdır?
Aktif SKU'lar, ortalama stok değeri, hızlandırma maliyeti, stoksuz kalma, değişim uyum hataları, toparlanma saatleri ve tedarikçi performansı için eşleşen önce-sonra dönemlerini karşılaştırın. Mühendislik, test, eğitim, takım, dönüşüm ve gider yazma maliyetlerini çıkarın. ISO 10014 KPI trendlerini izlemeyi ve gözlenen sonuçlara göre hareket etmeyi önerir; bu, evrensel tasarruf yüzdesi yayımlamaktan daha güvenlidir (ISO 10014, 2021).
Kaynaklar ve erişim notları
Erişim tarihi: 2026-07-10. NIST metrikleşme vakaları çeşitlilik azaltımını ölçmek için tarihsel analojilerdir, pnömatik silindir tasarrufu kanıtı değildir. ISO 14224 sektör özeldir ve yalnız uyarlanabilir veri yapısı referansı olarak kullanılmıştır. Standartlaştırma programına uygulamadan önce standart, mevzuat, üretici ve sayısal iddiaları bağlantılı kaynaklara göre kontrol edin.
- ISO 15552:2018, Pneumatic fluid power - Cylinders with detachable mountings, 32-320 mm çap serisi, 10 bar maksimum nominal basınç ve ölçüsel değiştirilebilirlik kapsamı; 2025'te doğrulandı.
- ISO 6432:2015, Pneumatic fluid power - Single rod cylinders, 8-25 mm çap serisi, 10 bar kapsamı ve üretici tasarım özgürlüğü; 2015'te yayımlandı.
- ISO 21287:2004, Pneumatic fluid power - Compact cylinders, 20-100 mm kompakt seri ve ayarlanabilir yastıklama yok; 2023'te doğrulandı.
- ISO 14224:2016, Collection and exchange of reliability and maintenance data, ekipman, arıza ve bakım verisi kategorileri; petrol sektörü kapsamı not edildi.
- ISO 55001:2024, Asset management system requirements, performans, risk ve harcama arasında yaşam döngüsü dengesi.
- ISO 10014:2021, Guidance for realizing financial and economic benefits, KPI trend izleme ve iyileştirme eylemi.
- Parker P1F ISO 15552 Technical Catalogue, çap, strok, basınç, sıcaklık, yastıklama ve varyant verileri.
- Festo DSBC ISO 15552 Data Sheet, Haziran 2024, çap, strok, yastıklama, kilitleme ve ortam varyantları.
- SMC CP96/CP96SD ISO Cylinder Catalogue, canlı katalog, standart ve dönmez varyantlar.
- NIST Metrication Case Studies, 2025 güncellendi, Caterpillar ve General Motors parça çeşitliliği vakaları.
- NIST Supply Chain Management, 2025 güncellendi, tedarikçi segmentasyonu, alternatifler, güvenlik stoğu, scorecard ve TCO.
- OSHA Lockout/Tagout Fact Sheet, Aralık 2022, pnömatik enerji ve yaralanma önleme tahminleri.
- OSHA 29 CFR 1910.147, tehlikeli enerji izolasyonu, depolanmış enerji kontrolü, doğrulama ve yıllık prosedür denetimi.
- DOE Improving Compressed Air System Performance, 2003, kaçak aralıkları, temel çizgi, onarım takibi ve basınç düşümü rehberi.
- CAGI Working With Compressed Air, fazla basıncın enerji etkisi ve %10 basınç düşümü rehberi.
- AutomationDirect video, How to Select a Pneumatic Cylinder, 2021-04-16'da yayımlandı; erişildiğinde 145,252 görüntüleme.
