無桿氣缸密封帶技術深度解析
無桿氣缸密封帶技術，是機械連接式無桿氣缸上的槽口密封系統，和磁耦合不是同一件事。換句話說，當活塞與滑座移動時，密封帶會封閉氣缸本體上的長開口；因此真正有用的維修問題，是洩漏、污染、對心與更換相容性。
這個區分很重要。磁性無桿氣缸可以透過封閉管傳遞運動；機械連接式無桿氣缸則必須控制一條移動槽口。如果文章把兩者當成同一種設計，工程師就可能診斷錯誤的失效路徑，並訂錯備品。
重點摘要
- SMC MY1 機械連接式無桿氣缸列出 10-100 mm 缸徑與 0.1-0.8 MPa 工作壓力。
- 磁性無桿氣缸使用封閉、氣密密封的氣動空間，因此洩漏路徑不同於帶式設計。
- 懷疑密封帶洩漏時，請先隔離、做壓降測試、目視檢查密封帶並檢查導向對心，再更換閥。
無桿氣缸密封帶是在滑座移動時封閉機械連接式無桿氣缸槽口的長密封條或帶系統。具體來說，機械連接式無桿氣缸是活塞透過該密封槽口與外部滑座實體連接的無桿致動器。壓降洩漏測試是一種簡單隔離測試，透過已知容積、壓力下降與經過時間來估算洩漏。
以我們的經驗，第一個最佳問題不是「密封帶是什麼材料？」而是「壓力從哪裡逃走？」例如，刮傷的外側防塵帶、弱化的閥芯，以及受損的內側壓力帶，在隔離軸並測試之前，聽起來都可能只是同樣的嘶嘶聲。
工具壓縮空氣壓降漏氣率計算器在責怪無桿氣缸密封帶之前，先用隔離系統容積、起始壓力、終止壓力與衰減時間估算洩漏率。漏氣流量 = 容積 × 壓降 / 時間系統容積起始壓力結束壓力衰減時間開啟計算工具
簡短答案：密封帶屬於開槽式無桿氣缸
SMC MY1 型錄將該系列識別為機械連接式無桿氣缸，缸徑從 10 mm 到 100 mm，工作壓力範圍為 0.1 到 0.8 MPa（SMC MY1 catalog，2015，擷取於 2026-07-08）。密封帶診斷應放在這個設計家族中。

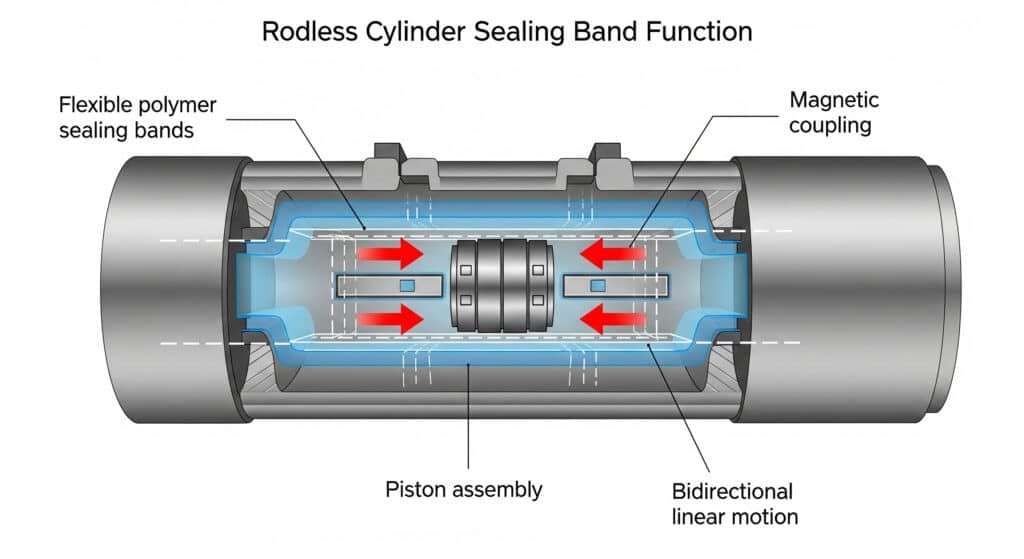

在開槽式無桿氣缸中，活塞透過縱向開口與外部滑座機械連接。密封帶會在滑座通過之前與之後封閉該開口。依產品家族不同，你也可能看到 inner seal strip、outer cover strip、dust band、sealing strip 或 stainless steel band 等名稱。
重點是功能，而不是名稱。某一條帶或密封條有助於保持工作腔室內壓力；同時，另一條可見的帶可能是在保護槽口不受污染。因此，更換審查必須先確認是哪個零件失效，再訂購套件。
若要比較更廣泛的類別，請使用無桿氣動氣缸類型指南。若要理解密封家族用語，請使用工業氣缸密封類型配套指南。本文範圍更窄：帶式無桿氣缸的洩漏與更換。
為什麼磁性無桿氣缸不是同一種設計？

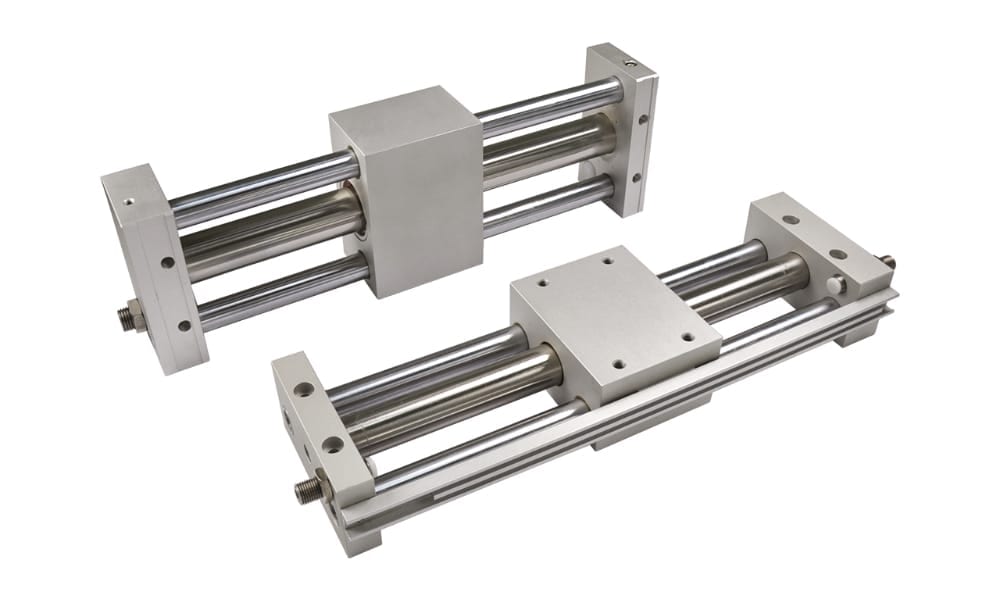

Festo 將磁耦合無桿氣缸描述為由磁耦合移動滑台的線性致動器，且氣動空間封閉並氣密密封（Festo，擷取於 2026-07-08）。這種封閉管設計不應被診斷成長開槽密封帶系統。
磁性無桿氣缸仍可能在端口、端部密封、活塞密封或受損管件介面漏氣。不過，它並不使用機械連接式氣缸那種長槽口封閉結構。因此，如果維護報告寫著「密封帶」，而現場安裝的是磁性致動器，請先停止並確認確切系列，再訂零件。
故障排查時請使用這個區分：
| 已安裝無桿類型 | 壓力管 | 主要運動傳遞 | 密封帶相關性 | 第一個洩漏檢查 |
|---|---|---|---|---|
| 磁耦合 | 封閉管 | 透過管壁的磁吸力 | 通常不是長槽帶問題 | 端口、活塞密封、端部密封、管件損傷 |
| 機械連接式或帶式 | 開槽管 | 透過槽口的機械連接 | 主要診斷區域 | 內側壓力帶、外側防塵帶、槽口、滑座密封 |
| 導向無桿滑台 | 取決於氣缸核心 | 氣缸加導向系統 | 取決於核心設計 | 密封帶加導向對心與止擋撞擊 |
| 鋼索驅動無桿軸 | 依產品而定 | 鋼索或滑輪傳動 | 依產品而定 | 鋼索路徑、活塞密封、端部密封、接頭 |
當更換照片顯示的是乾淨的封閉管時，我們不會先從密封帶材料下手，而是先看型號標籤。錯誤的心理模型，會把簡單的端部密封或端口漏氣，變成尋找一條該致動器根本沒有的帶。
若要了解磁性設計本身，請閱讀專門的磁性無桿氣缸指南。
內側帶、外側帶與滑座槽口如何一起工作？

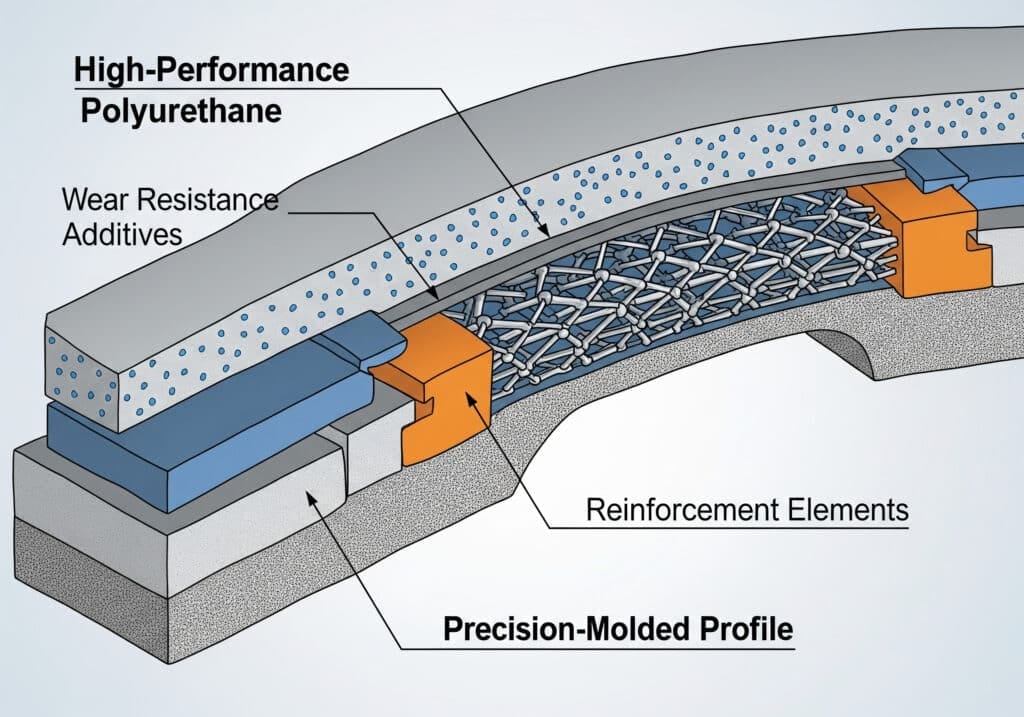

SMC 在 MY1 系列特點中列出防塵密封帶與 NBR 內襯，同一規格表也提供基本系列 5 到 60 deg C 的環境與流體溫度資料（SMC MY1 catalog，2015，擷取於 2026-07-08）。這些細節顯示，密封是一個機械組合，而不只是一條橡膠條。
壓力側與污染側有不同任務。壓力帶必須在繞過移動連接點的同時，把壓縮空氣保持在氣缸腔室內。外側帶或防塵蓋則保護槽口，避免纖維、砂粒、冷卻液霧、沖洗殘留物與搬運損傷進入。
滑座才是困難之處。當滑座移動時，密封帶必須在局部打開、繞過連接幾何，並在滑座後方回到密封位置。因此，對心、碎屑與導向力矩，和材料等級同樣重要。
帶式無桿氣缸常見零件包括：
| 零件 | 功能 | 會出什麼問題 |
|---|---|---|
| 內側壓力帶或密封條 | 封閉受壓槽口 | 割傷、座合不足、擠出、永久變形 |
| 外側防塵帶或覆蓋條 | 讓污染遠離槽口 | 刮傷、凹痕、碎屑卡在條帶下方 |
| 滑座密封介面 | 讓滑座通過，同時管理開放段 | 磨耗不均、滑座附近嘶嘶漏氣、摩擦突增 |
| 導向或軸承系統 | 承受外部負載與力矩 | 對心不良、側向負載、止擋撞擊 |
| 端部密封與端口 | 密封固定接合處與空氣連接 | 接頭漏氣、端蓋密封損傷、螺紋密封問題 |
密封帶常被最後才責怪，因為它很長又不好更換。同樣地，它也常太早被責怪，因為它看得見。更好的規則是：可見損傷是證據，但壓降測試會告訴你該損傷是否真的在漏氣。
哪些失效徵兆指向密封帶，而不是閥？
ISO 8573-1 規定壓縮空氣中顆粒、水與油的純度等級，也識別氣態與微生物污染物（ISO 8573-1，2010，擷取於 2026-07-08）。當無桿氣缸槽口開始嘶嘶漏氣或拖滯時，這 3 類常見污染物是實用的起點。
閥問題通常影響空氣如何供給、排放或保持。相對地，密封帶問題通常會跟著滑座位置、槽口長度或受損帶段出現。因此，測試需要把迴路洩漏與致動器洩漏分開。
具體來說，先使用這份症狀對照：
| 症狀 | 較可能來源 | 如何分開判斷 |
|---|---|---|
| 嘶嘶聲跟著滑座移動 | 密封帶、滑座密封或槽口介面 | 慢速移動並沿滑座路徑聽聲音 |
| 嘶嘶聲固定在某個端蓋 | 端口、端蓋密封、緩衝密封或接頭 | 先對接頭與端蓋接縫做肥皂水測試 |
| 閥被封鎖時氣缸漂移 | 內部旁通或密封帶洩漏 | 隔離致動器並做壓降測試 |
| 滑座在同一行程位置卡住 | 髒污、密封帶損傷、導向損傷或槽口凹陷 | 每次循環檢查同一實體位置 |
| 兩個方向都慢 | 供氣壓力、閥流量、氣管、消音器 | 比較使用點壓力與排氣限制 |
| 新密封帶很快失效 | 對心、導向力矩、安裝損傷 | 檢查導軌直線度、止擋撞擊與滑座負載 |
若要理解壓力行為，配套文章空氣流量與壓力換算有助於把真正壓力損失和流量不足的迴路分開。若要了解空氣品質，請參考ISO 壓縮空氣品質標準指南。

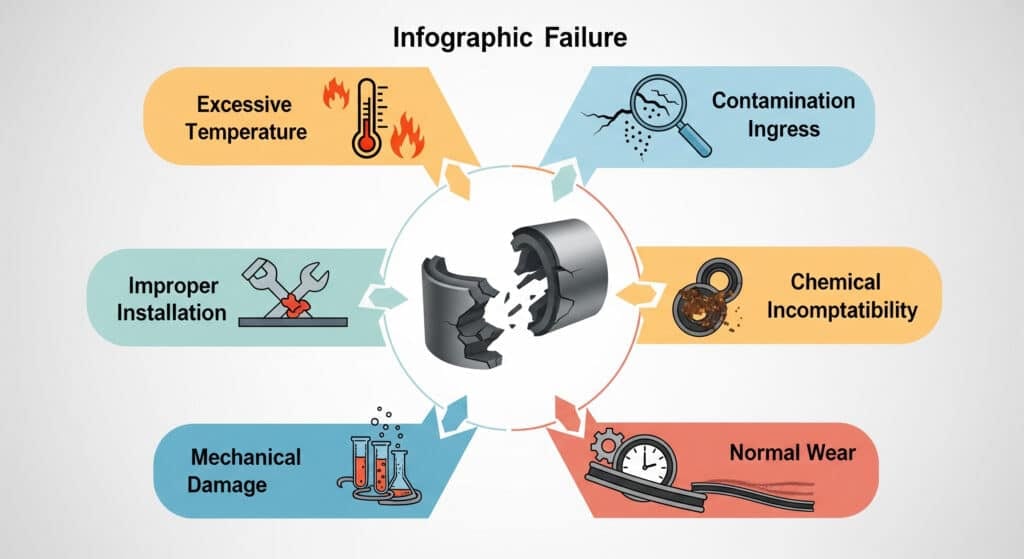

哪些工作條件會縮短密封帶壽命？
Parker OSP-P 型錄提醒，負載與力矩資料是基於速度 v <= 0.5 m/s，且必須考慮特定應用或負載造成的摩擦力（Parker OSP-P catalog，2025，擷取於 2026-07-08）。這個提醒直接適用於密封帶壽命。
密封帶不是獨立存在的耗材。它會回應整個軸的條件：壓力、速度、滑座負載、導向力矩、止擋撞擊、空氣品質、溫度、清潔化學品與安裝方法。若其中任何輸入超出型錄包絡，只更換密封帶可能只是重新開始倒數。
例如，最常縮短壽命的條件包括：
- 槽口區域受污染。粉塵、纖維、金屬切屑與乾掉的沖洗殘留物，可能刮傷密封帶或讓它無法閉合。
- 導向對心不良。扭轉連接點的滑座，會讓密封帶某一側邊緣過載。
- 速度或撞擊過大。較高接近速度會增加緩衝負載，也可能震動密封帶或導向組件。
- 更換帶錯誤。寬度相似不夠；輪廓、材料、厚度與端部處理都必須匹配。
- 化學品不相容。冷卻液、清潔劑、油霧或製程蒸氣，可能讓某些彈性體膨潤或硬化。
- 安裝時粗暴處理。尖銳槽口邊緣、螺絲起子與過度拉伸，可能在啟動前就損壞新密封帶。
密封帶診斷也會與行程末端行為重疊。如果滑座重撞硬止點，請先檢查氣動氣缸緩衝，再責怪密封帶材料。
維護團隊應如何測試與更換密封帶？
壓降法使用 4 個輸入：隔離系統容積、起始壓力、終止壓力與經過時間。以 500 L 隔離容積為例，壓力在 10 分鐘內從 7.0 bar 降到 6.5 bar，這些資料就足以在更換零件前估算洩漏。
先從隔離開始。首先停止生產需求，依現場程序鎖定機台，並隔離要測試的軸或分支。接著檢查接頭、閥歧管、緩衝螺絲與端蓋等簡單外部洩漏。只有這些都排除後，密封帶才應成為主要嫌疑。
因此，請使用這個順序：
- 記錄氣缸品牌、系列、缸徑、行程、安裝方向與序號標籤。
- 拍攝整個軸、兩端、滑座與任何可見密封帶損傷。
- 用製造商核准的方法清潔槽口區域，不要使用尖銳工具。
- 讓滑座慢速通過完整行程，並標出嘶嘶聲或拖滯重複出現的位置。
- 在安全條件允許時封鎖或隔離閥，讓迴路洩漏與致動器洩漏分開。
- 在已知容積上執行壓降測試，記錄起始壓力、終止壓力與時間。
- 安裝新密封帶前，檢查導向間隙、止擋撞擊、支架懸臂與滑座對心。
我們見過一次重複密封帶失效，原因只是 RFQ 少了一句話：滑座是垂直安裝且帶偏置負載，但買方只提供缸徑與行程。更換密封帶確實適合槽口；然而它仍然失效，因為導向負載問題沒有改變。
若要了解長行程支撐與負載方向，無桿氣動滑台指南是最接近的配套文章。
更換密封帶 RFQ 檢查表
SMC 的選型流程會在選定 MY1 型號前，審查負載質量、允許力矩、行程末端緩衝、端口變化與自動開關安裝（SMC MY1 catalog，2015，擷取於 2026-07-08）。更換 RFQ 也應提供同等背景，而不是只提供一條密封條長度。
此外，詢價時請附上這些項目：
| RFQ 項目 | 為什麼重要 |
|---|---|
| 氣缸品牌、系列、缸徑與行程 | 確認密封帶輪廓與端部處理 |
| 銘牌與滑座照片 | 避免混淆磁性、帶式、鋼索與導向型 |
| 受損密封帶與槽口照片 | 顯示刮傷、撕裂、凹陷、污染與安裝損傷 |
| 工作壓力與壓力單位 | 依真實工作包絡檢查密封 |
| 速度或行程時間 | 協助審查摩擦、發熱與末端撞擊 |
| 負載質量與支架偏置 | 揭露可能破壞密封帶的導向力矩 |
| 空氣品質與潤滑狀態 | 把失效連到顆粒、水、油或乾運轉 |
| 溫度、沖洗與化學品 | 出貨前篩選材料相容性 |
| 失效徵兆與位置 | 把局部槽口損傷與整個迴路洩漏分開 |
| 更換歷史 | 標記重複失效與可能的對心原因 |
值得注意的是，最快有用的 RFQ 通常包含 6 張照片：整個軸、銘牌、滑座近照、受損密封帶、兩個端蓋，以及已安裝負載支架。當滑座在同一位置卡住或嘶嘶漏氣時，一段慢速行程短影片更好。
以我們的工作經驗，型號標籤與滑座照片通常比猜測材料名稱更有用。
若需直接支援，請使用聯絡頁面並附上上述資訊。若要了解公司背景與工程範圍，請參考關於我們。
無桿氣缸密封帶技術常見問題
這 5 個答案寫給需要在送照片或訂零件前做出實務決策的維護與採購團隊。除非答案特別提到磁耦合，否則都假設是機械連接式或開槽式無桿氣缸。
每一種無桿氣缸都有密封帶嗎？
沒有。磁耦合無桿氣缸使用封閉氣動管與磁力傳動，而機械連接式或帶式設計使用需要密封系統的開槽本體。Festo 將磁耦合類型描述為封閉且氣密密封，因此訂購密封帶前必須先確認氣缸系列。
外側防塵帶損壞會造成漏氣嗎？
有時會，但不一定。可見的外側帶可能主要保護槽口避免污染，而內側壓力帶才控制空氣密封。如果外側帶被刮傷，請檢查內側密封路徑並進行壓降測試，不要直接假設可見損傷就是壓力洩漏。
測試密封帶洩漏最好的方法是什麼？
使用隔離加壓降測試。記錄已知系統容積、起始壓力、終止壓力與經過時間，再把結果與滑座路徑上的目視檢查相比。會跟著滑座位置移動的嘶嘶聲，比整個氣動迴路的一般壓降更能指向密封帶問題。
為什麼新密封帶很快又失效？
快速重複失效通常表示原始原因沒有排除。請檢查導向對心、支架懸臂、髒污槽口、硬止點撞擊、化學暴露與安裝損傷。Parker 提醒必須考慮應用中的摩擦力，這正是重複密封帶失效常開始的地方。
更換密封帶報價時應提供哪些資訊？
請提供氣缸品牌、型號、缸徑、行程、壓力、速度或行程時間、負載質量、安裝方向、密封帶與銘牌照片，以及失效徵兆的簡短描述。照片很重要，因為磁耦合、機械連接、導向型與鋼索驅動無桿氣缸有不同的密封假設。
來源說明
本次重寫使用 5 組來源，並移除原文中沒有支持的性能宣稱。舊的 ISO 60430 引用未使用，因為該頁是用於刀具資料表示的 ISO/TS 13399-312:2016，不是氣動氣缸失效診斷。
- SMC MY1 mechanically jointed rodless cylinder catalog，2015，擷取於 2026-07-08。用於缸徑範圍、工作壓力、耐壓、溫度、防塵密封帶用語與選型流程因素。
- Parker Origa OSP-P catalog，2025，擷取於 2026-07-08。用於負載、力矩、速度、摩擦與緩衝注意事項。
- Festo magnetically coupled cylinders，擷取於 2026-07-08。用於區分封閉管磁性無桿氣缸與開槽式密封帶設計。
- ISO 8573-1:2010，擷取於 2026-07-08。用於壓縮空氣污染類別：顆粒、水、油與其他污染物。
- AutomationDirect rodless cylinder overview，2020，擷取於 2026-07-08。用於無桿氣缸緊湊線性運動背景。
