快速排氣閥如何工作？為什麼值得關注？
快速排氣閥讓空氣從靠近氣動氣缸端口的位置離開，而不是被迫回到方向控制閥、長氣管、消音器與歧管之後才排出。當限制致動器循環時間的是排氣路徑，而不是供氣側時，它就很重要。
如果氣缸某一方向很慢、控制閥離致動器很遠、排氣口太小，或長氣管儲存了太多空氣，就可以考慮使用快速排氣閥。但不要憑猜測安裝。請先證明困住的排氣或背壓確實是迴路限制點。
重點摘要
- 快速排氣閥通常是安裝在控制閥下游、靠近氣缸的 3 口 2 位氣動閥。
- 氣缸速度取決於氣流與活塞面積。SMC 以
s = 28.8q / A表達這個關係，因此排氣受限時，即使供氣壓力看起來正常，動作也會變慢。- 請選定排氣路徑尺寸，檢查 Cv 或 ISO 6358 流量資料，並量測動態壓力，再承諾任何固定速度提升。
有用的問題不是「快速排氣閥會讓每個氣缸都變快嗎？」而是「這個氣缸在哪裡浪費時間？」如果腔室無法快速排空，本地排氣有幫助；如果真正限制是負載、緩衝、導軌摩擦或供氣壓力，快速排氣閥只會增加噪音。
快速答案：快速排氣閥做什麼？
快速排氣閥是 3 口氣動元件：一種狀態下把供氣送往氣缸，另一種狀態下把氣缸空氣直接排到大氣。ROSS 說明其 3 個閥口分別用於入口、出口與排氣，其中排氣口提供快速排放路徑（ROSS Controls，2026）。
這個閥位於方向控制閥與氣缸之間。供氣行程時，空氣通過它流向致動器；排氣時，閥內的壓差會推動密封元件，讓氣缸腔室在本地排出。
本地排氣就是它的重點。空氣不再需要經過長氣管、小型方向閥通道、共用歧管或受限消音器後才到達大氣。
若要更寬的閥選型脈絡，可把本文與 氣動電磁閥如何控制壓縮空氣以及較窄主題的 4 位 5 口閥控制指南一起比較。
| 快速排氣閥閥口 | 常見功能 | 需要檢查什麼 |
|---|---|---|
| 入口 | 接收控制閥來的空氣 | 螺紋、氣管內徑、控制閥流量 |
| 出口 | 連接氣缸端口 | 盡量靠近氣缸安裝 |
| 排氣 | 把氣缸空氣排到大氣 | Cv、消音器限制、噪音、污染風險 |
快速排氣閥如何工作？
Clippard 解釋，快速排氣閥的工作方式，是把閥直接安裝在控制閥之後的氣缸氣路上；當控制閥排氣時，內部提升閥移動，封住原入口，並讓空氣從排氣口快速排出（Clippard，2024）。
內部零件可能是提升閥、隔膜或成形密封件。各製造商幾何不同，但壓力邏輯相近。供氣壓力推動密封件，使排氣口關閉並讓空氣到達氣缸。當上游控制閥排氣時，氣缸側壓力高於控制閥側壓力，密封件移動並打開排氣口。
因此，快速排氣閥不需要獨立電磁線圈。它是壓力操作元件，填充與排空致動器的同一股壓縮空氣，也提供切換訊號。
以我們經驗，錯誤位置是最常見的安裝問題。快速排氣閥若裝回閥島附近，仍可作為 3 口閥工作，但它會失去主要優勢：縮短致動器旁邊被困住的排氣路徑。
為什麼直接排氣會讓氣缸更快？
SMC 表示，氣動氣缸速度是氣流與活塞面積的函數，公式為 s = 28.8q / A，並指出閥口與氣管尺寸也會影響速度。SMC 也說明，常見做法是在排氣口控制致動器速度（SMC，2026）。
當氣缸腔室充滿空氣時，活塞要自由移動，另一側的空氣必須先離開。如果這股空氣要穿過小控制閥、長氣管、堵塞消音器或過小接頭，排氣側就會保留壓力。這股困住的壓力會抵抗活塞。
這就是快速排氣閥與一般速度控制器的不同。Meter-out 速度控制器會刻意建立排氣阻力來穩定運動；快速排氣閥則移除意外排氣阻力以加快行程。哪一個適合迴路，取決於負載。
排氣側診斷可閱讀 氣動系統背壓這篇搭配指南。如果整體供氣路徑不足，請先看 氣動系統壓降。
什麼時候應該安裝快速排氣閥？
Pneumadyne 表示，快速排氣閥設計用於提高氣缸循環速度，安裝在盲端或桿端可依致動器需求產生快速縮回或快速伸出（Pneumadyne，2026）。這不代表每一個致動器都需要它。
當症狀與量測都指向排氣限制時，再安裝快速排氣閥。良好候選通常具備下列條件之一或多項：
- 控制閥離氣缸很遠。
- 某一個行程方向明顯比預期慢。
- 氣缸缸徑大、行程長或循環率高。
- 運動時排氣側仍測得壓力。
- 暫時移除或放大消音器後速度改善。
- 閥排氣 Cv 明顯低於氣缸需求。
最適合的情境，是重複動作需要更快氣缸換向，但不需要靠困住的排氣做精細減速。推料氣缸、剔除器、夾具、紙箱搬運與移載止擋都很常見。
不要把改善說成固定百分比。Pneumadyne 的產品範例可在特定配置下最快約 1 秒排放 100 cubic inches 空氣，但最終機台結果取決於氣缸容積、供氣壓力、氣管內徑、閥容量、負載與緩衝（Pneumadyne，2026）。
選型：排氣流量、Cv 與閥口位置
Parker 指出，通過氣動閥的每一條流路都有自己的 Cv 值；ISO 6358-1:2013 則規定了使用可壓縮流體的氣動元件穩態流量測試方法（Parker，2026；ISO 6358-1，2013）。對快速排氣而言，排氣流路的額定值最先重要。
不要只看螺紋尺寸選型。1/4 inch 閥口標示只告訴你連接尺寸，不代表內部流路、提升閥行程、消音器損失或接頭孔徑。若資料表提供供氣與排氣的分開流量，請把排氣值與致動器所需排空流量比較。
工具閥件與流量Cv 流量計算器檢查快速排氣閥或方向閥哪一條流路較小時，可比較閥 Cv、流量與壓降。Q = Cv x 平方根（壓差 x 比重）計算模式Cv 值流量壓降開啟計算工具
實務順序如下：
| 步驟 | 問題 | 為什麼重要 |
|---|---|---|
| 1 | 機台必須達到什麼目標行程時間？ | 速度決定所需空氣流量 |
| 2 | 涉及哪個氣缸缸徑、桿側與行程容積？ | 容積決定必須排出多少空氣 |
| 3 | 運動中實測壓力是多少？ | 靜態壓力可能掩蓋移動中的限制 |
| 4 | 閥排氣 Cv 與消音器資料是多少？ | 排氣側可能比供氣側更小 |
| 5 | 閥能安裝得多靠近氣缸？ | 距離決定還有多少氣管容積被困住 |
相關流量數學可參考 流量係數 Cv 與閥選型，它會說明為什麼閥口尺寸與流量額定不是同一件事。
安裝快速排氣閥前要檢查什麼？
Clippard 的氣缸應用說明把排氣閥放在彈簧復歸或雙作用氣動氣缸入口；ROSS 則描述它直接安裝在控制閥下游的氣缸上（Clippard，2024；ROSS Controls，2026）。越靠近氣缸端口，氣管中殘留的排氣容積越少。
安裝前請確認迴路方向。快速排氣閥只影響連到該端口的腔室。雙作用氣缸可能需要在桿側裝一個、在蓋側裝一個，或只在一側裝一個，取決於哪個行程慢。
下單硬體前請檢查：
- 氣缸端口螺紋與可用空間
- 快速排氣閥上的流向標記
- 排氣口是否需要消音器
- 機台位置的噪音限制
- 本地排氣附近的空氣品質與污染風險
- 移除排氣側阻尼後的運動穩定性
- 行程末端的緩衝與避震器設定

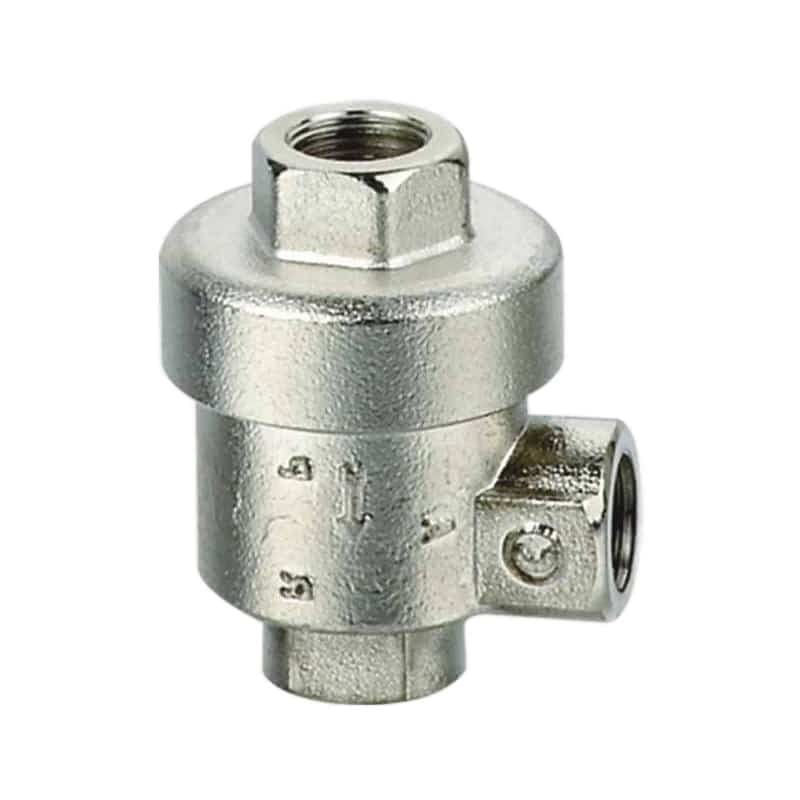

產品系列路由可查看 XQ 系列氣動快速排氣閥、XKP 系列氣動快速排氣閥與 QE 系列氣動快速排氣閥頁面。
快速排氣閥在哪些情況可能造成問題？
CAGI 表示，設計良好的壓縮空氣系統通常從空壓機排出到使用點的壓降不超過 10%，並建議管路中空氣速度維持在 20 ft/s 或以下，以降低紊流與壓降（CAGI，2026）。快速排氣閥只解決本地排氣側，不能解決所有壓力問題。
如果應用需要慢速、受控、安靜或過濾後的排氣，請避免或重新檢查快速排氣閥。本地排氣可能產生噪音；若空氣處理不良，也可能在致動器附近釋放油霧或污染物。
垂直負載與無桿滑台要特別小心。快速排氣路徑可能移除原本由 meter-out 閥提供的氣動制動效果。如果負載可能超前，先調整速度控制器，並在確認停止方法後再使用快速排氣。
當問題是不穩定運動而不是慢速運動時，下一篇應讀 meter-in 與 meter-out 流量控制比較。
故障排查：瓶頸真的是這個閥嗎？
CAGI 警告，提高空壓機壓力或調壓器設定，是對使用點壓力不足的高成本反應；當壓降過高時，它不應是第一步（CAGI，2026）。同樣邏輯也適用於氣缸端。加入快速排氣閥前，請先量測。
使用以下現場順序：
- 用正常負載記錄實際行程時間。
- 量測運動期間控制閥入口供氣壓力。
- 在慢速行程中量測氣缸排氣側壓力。
- 檢查消音器、速度控制器、接頭孔徑與氣管內徑。
- 把閥排氣流量資料與所需氣缸流量比較。
- 在安全條件下，用已知乾淨的消音器或暫時開放排氣測試。
- 重新檢查緩衝、避震器與機械導軌拖滯。
最快的分辨方法，是在運動時同時看活塞兩側壓力。如果供氣崩落，先修上游路徑；如果供氣保持但排氣壓力很高，快速排氣閥就是候選；如果兩側壓力都正常，請停止責怪閥，改查負載、摩擦與行程末端設定。
若需要替換或選型支援，請在 聯絡倍拓氣動時提供閥型號、閥口螺紋、氣管外徑與內徑、氣管長度、氣缸缸徑、行程、負載、工作壓力、量測行程時間、目標行程時間，以及致動器端口區域照片。
快速排氣閥常見問題
快速排氣閥會增加氣缸推力嗎？
不會。供氣側推力仍來自壓力作用在活塞面積上。快速排氣閥可以在困住的排氣壓力抵抗活塞時改善可用運動，但它不會提高供氣壓力或氣缸缸徑。若推力不足，先檢查壓力、缸徑、摩擦、負載與洩漏。
快速排氣閥應該靠近控制閥還是氣缸？
盡量靠近氣缸端口安裝。使用快速排氣閥的目的就是縮短排氣路徑。如果它仍留在遠端閥島附近，大部分氣管容積仍位在致動器與本地排氣口之間，循環時間改善會變小。
一個快速排氣閥可以處理兩個方向嗎？
通常不行。一個快速排氣閥只排放連到該端口的氣缸腔室。雙作用氣缸有兩個腔室，因此伸出與縮回可能需要分別審查。只在已證明排氣受限的方向安裝；若兩個方向都需要本地排氣，才使用兩個。
快速排氣閥比 meter-out 速度控制更好嗎？
它們解決不同問題。Meter-out 流量控制刻意限制排氣來穩定速度，尤其適用於負載可能超前的情況。快速排氣閥則移除排氣限制來加快動作。如果氣缸太快或不穩，meter-out 控制通常是較好的第一工具。
氣缸會快多少？
沒有通用百分比。結果取決於氣缸容積、排氣 Cv、氣管長度、消音器限制、負載、緩衝設定與供氣壓力。請以製造商流量資料與量測到的行程時間作為判斷基礎，再用真實負載驗證安裝後機台。
