يسمح صمام العادم السريع للهواء بالخروج من الأسطوانة النيوماتيكية قرب منفذ الأسطوانة بدلاً من إجبار ذلك الهواء على الرجوع عبر صمام التحكم الاتجاهي والأنابيب والكاتمات والمشعب. يصبح هذا مهماً عندما يكون مسار العادم، وليس جهة التغذية، هو ما يمنع المشغل من تحقيق زمن الدورة المطلوب.
استخدمه عندما تكون الأسطوانة بطيئة في اتجاه واحد، أو يكون صمام التحكم بعيداً عن المشغل، أو يكون منفذ العادم صغيراً، أو يخزن أنبوب طويل حجماً كبيراً من الهواء. لا تستخدمه كتخمين. أثبت أولاً أن هواء العادم المحبوس أو الضغط الخلفي هو الجزء المحدد في الدائرة.
أهم النقاط
- صمام العادم السريع يكون عادة صماماً نيوماتيكياً بثلاثة منافذ وموضعين، مركباً بعد صمام التحكم وقريباً من الأسطوانة.
- تعتمد سرعة الأسطوانة على تدفق الهواء ومساحة المكبس. تعرض SMC العلاقة بصيغة
s = 28.8q / A، لذلك قد يبطئ تقييد تدفق العادم الحركة حتى عندما يبدو ضغط التغذية طبيعياً.- قم بتحجيم مسار العادم، وافحص Cv أو بيانات تدفق ISO 6358، وقس الضغط الديناميكي قبل وعد العميل بأي زيادة سرعة ثابتة.
السؤال المفيد ليس: "هل يجعل صمام العادم السريع كل أسطوانة أسرع؟" بل: "أين تهدر الأسطوانة الوقت؟" إذا كانت الحجرة لا تفرغ بالسرعة الكافية، يفيد العادم المحلي. أما إذا كان الحمل أو الوسادة أو احتكاك الدليل أو ضغط التغذية هو الحد الحقيقي، فسيضيف الصمام ضوضاء أكثر مما يضيف أداءً.
الإجابة السريعة: ماذا يفعل صمام العادم السريع؟
صمام العادم السريع مكون نيوماتيكي بثلاثة منافذ يوجه هواء التغذية إلى الأسطوانة في حالة، ويفرغ هواء الأسطوانة مباشرة إلى الجو في الحالة الأخرى. تصف ROSS ثلاثة منافذ للدخول والخروج والعادم، حيث يوفر منفذ العادم مسار التفريغ السريع (ROSS Controls، 2026).
يوضع الصمام بين صمام التحكم الاتجاهي والأسطوانة. أثناء شوط التغذية يتدفق الهواء عبره نحو المشغل. أثناء العادم يغير فرق الضغط داخل الصمام موضع عنصر الإحكام، فتفرغ حجرة الأسطوانة محلياً.
هذا التفريغ المحلي هو جوهر الفكرة. لم يعد الهواء يحتاج إلى المرور عبر أنبوب طويل، أو ممر صغير في صمام اتجاهي، أو مشعب مشترك، أو كاتم مقيد قبل أن يصل إلى الجو.
لرؤية سياق أوسع لاختيار الصمام، قارن ذلك مع طريقة تحكم صمامات السولينويد النيوماتيكية في الهواء المضغوط والدليل الأضيق عن تحكم صمام 4-way 5-port.
| منفذ صمام العادم السريع | الوظيفة الشائعة | ما الذي يجب فحصه |
|---|---|---|
| الدخول | يستقبل الهواء من صمام التحكم | القلاوظ، القطر الداخلي للأنبوب، تدفق صمام التحكم |
| الخروج | يتصل بمنفذ الأسطوانة | التركيب أقرب ما يمكن عملياً إلى الأسطوانة |
| العادم | يفرغ هواء الأسطوانة إلى الجو | Cv، تقييد الكاتم، الضوضاء، خطر التلوث |
كيف يعمل صمام العادم السريع؟
توضح Clippard أن صمام العادم السريع يعمل بوضعه مباشرة على أسطوانة الهواء بعد صمام التحكم؛ وعندما يفرغ صمام التحكم الهواء، يتحرك الصمام الداخلي poppet، فيغلق منفذ الدخول الأصلي ويسمح للهواء بالخروج من منفذ العادم (Clippard، 2024).
قد يكون الجزء الداخلي poppet أو غشاء أو مانع تسرب مشكل. تختلف الهندسة الدقيقة حسب الشركة المصنعة، لكن منطق الضغط متشابه. يدفع ضغط التغذية مانع التسرب بحيث يغلق منفذ العادم ويصل الهواء إلى الأسطوانة. وعندما يفرغ صمام التحكم upstream، يصبح الضغط في جهة الأسطوانة أعلى من الضغط في جهة صمام التحكم. يتحرك مانع التسرب ويفتح منفذ العادم.
لهذا لا يحتاج الصمام إلى سولينويد منفصل. إنه جهاز يعمل بالضغط. فالهواء المضغوط نفسه الذي يملأ المشغل ويفرغه يوفر إشارة التحويل.
من خبرتنا، وضع الصمام في المكان الخطأ هو أكثر أخطاء التركيب شيوعاً. قد يعمل صمام عادم سريع مركب عند جزيرة الصمامات كصمام بثلاثة منافذ، لكنه يفقد الفائدة الرئيسية: تقصير مسار العادم المحبوس بجوار المشغل.
لماذا يجعل العادم المباشر الأسطوانة أسرع؟
تذكر SMC أن سرعة الأسطوانة النيوماتيكية دالة في تدفق الهواء ومساحة المكبس باستخدام s = 28.8q / A، وتشير أيضاً إلى أن أحجام المنافذ والأنابيب تؤثر في السرعة. كما تقول SMC إن الممارسة الشائعة هي التحكم في سرعة المشغل عند منفذ العادم (SMC، 2026).
عندما تكون حجرة الأسطوانة ممتلئة، لا يستطيع المكبس الحركة بحرية حتى يخرج الهواء من الجهة المقابلة. إذا كان هذا الهواء يجب أن يمر عبر صمام تحكم صغير، أو أنبوب طويل، أو كاتم مسدود، أو وصلة أصغر من اللازم، يبقى الضغط على جهة العادم. هذا الضغط المحبوس يقاوم حركة المكبس.
هنا يختلف صمام العادم السريع عن منظم السرعة العادي. منظم سرعة meter-out يخلق مقاومة عادم عمداً لتثبيت الحركة. أما صمام العادم السريع فيزيل مقاومة العادم غير المقصودة لتسريع الشوط. اختيار العنصر المناسب في الدائرة يعتمد على الحمل.
لمسار تشخيص جهة العادم، اقرأ الدليل المرافق عن الضغط الخلفي في النظام النيوماتيكي. وإذا كان مسار التغذية الأوسع ضعيفاً، فابدأ أولاً بمقال هبوط الضغط في الأنظمة النيوماتيكية.
متى يجب تركيب واحد؟
تقول Pneumadyne إن صمامات العادم السريع مصممة لزيادة سرعة دورة الأسطوانة، وإن تركيبها عند طرف الغطاء أو طرف القضيب يمكن أن يعطي رجوعاً سريعاً أو امتداداً سريعاً حسب حاجة المشغل (Pneumadyne، 2026). هذا لا يعني أن كل مشغل يحتاج إلى واحد.
ركب صمام عادم سريع عندما تشير الأعراض والقياس إلى تقييد العادم. المرشحون الجيدون عادة لديهم شرط واحد أو أكثر من هذه الشروط:
- صمام التحكم مركب بعيداً عن الأسطوانة.
- اتجاه شوط واحد أبطأ بكثير من المتوقع.
- الأسطوانة ذات قطر كبير أو شوط طويل أو معدل دورات مرتفع.
- جهة العادم تظهر ضغطاً أثناء الحركة.
- إزالة الكاتم أو تكبيره يحسن السرعة مؤقتاً.
- Cv عادم الصمام أقل بكثير من طلب الأسطوانة.
أفضل حالة استخدام هي حركة متكررة تحتاج إلى عكس أسرع للأسطوانة لكنها لا تحتاج إلى تباطؤ دقيق من هواء العادم المحبوس. أسطوانات الدفع، والقاذفات، والمشابك، ومناولة الكراتين، ومصدات النقل أمثلة شائعة.
لا تعرض المكسب كنسبة ثابتة. تنشر Pneumadyne مثالاً منتجياً يمكنه تفريغ 100 بوصة مكعبة من الهواء خلال ثانية واحدة فقط حسب التكوين، لكن نتيجة الماكينة النهائية تعتمد على حجم الأسطوانة، وضغط التغذية، وقطر الأنبوب الداخلي، وسعة الصمام، والحمل، والوسادة (Pneumadyne، 2026).
التحجيم: تدفق العادم وCv وموقع المنفذ
تلاحظ Parker أن لكل مسار تدفق عبر الصمام النيوماتيكي قيمة Cv خاصة به، بينما تحدد ISO 6358-1:2013 طرق اختبار معدل التدفق في الحالة المستقرة لمكونات النيوماتيك التي تستخدم موائع قابلة للانضغاط (Parker، 2026؛ ISO 6358-1، 2013). في عمل صمام العادم السريع، مسار العادم هو التصنيف الذي يهم أولاً.
لا تختر فقط حسب مقاس القلاوظ. تسمية منفذ 1/4 inch تخبرك بالوصلة، لا بمسار التدفق الداخلي أو مشوار poppet أو فقد الكاتم أو قطر الوصلة. إذا أعطت ورقة البيانات أرقام تدفق منفصلة للتغذية والعادم، فقارن قيمة العادم بتدفق التفريغ المطلوب للمشغل.
هذا ترتيب عملي:
| الخطوة | السؤال | لماذا يهم |
|---|---|---|
| 1 | ما زمن الشوط المستهدف الذي يجب أن تحققه الماكينة؟ | السرعة تحدد التدفق المطلوب |
| 2 | ما قطر الأسطوانة، وجهة القضيب، وحجم الشوط؟ | الحجم يحدد كمية الهواء التي يجب أن تخرج |
| 3 | ما الضغط المقاس أثناء الحركة؟ | الضغط الساكن قد يخفي تقييداً أثناء الحركة |
| 4 | ما بيانات Cv عادم الصمام والكاتم؟ | قد تكون جهة العادم أصغر من جهة التغذية |
| 5 | كم يمكن تقريب الصمام من الأسطوانة؟ | المسافة تحدد حجم الأنبوب المتبقي محبوساً |
لرياضيات التدفق ذات الصلة، يشرح المقال المفصل عن معامل التدفق Cv وتحجيم الصمامات لماذا لا يكون مقاس المنفذ وتصنيف التدفق الشيء نفسه.
فحوص التركيب قبل تركيب صمام عادم سريع
تضع Clippard في وصف تطبيق الأسطوانة صمام العادم في مدخل أسطوانة نيوماتيكية بزنبرك إرجاع أو مزدوجة الفعل، بينما تصف ROSS التركيب المباشر على أسطوانة الهواء بعد صمام التحكم (Clippard، 2024؛ ROSS Controls، 2026). كلما كان أقرب إلى منفذ الأسطوانة، قل حجم العادم المتبقي في الأنبوب.
قبل التركيب، تحقق من اتجاه الدائرة. يؤثر صمام العادم السريع في الحجرة المتصلة بذلك المنفذ. في الأسطوانة مزدوجة الفعل، قد تحتاج إلى صمام واحد على جهة القضيب، أو واحد على جهة الغطاء، أو جهة واحدة فقط حسب الشوط البطيء.
افحص هذه النقاط قبل طلب القطع:
- قلاوظ منفذ الأسطوانة والخلوص المتاح
- علامات اتجاه التدفق على صمام العادم السريع
- هل يلزم كاتم على منفذ العادم
- حدود الضوضاء في موقع الماكينة
- جودة الهواء والتلوث قرب منفذ التفريغ المحلي
- ثبات الحركة بعد إزالة تخميد جهة العادم
- إعدادات الوسادة وممتص الصدمات عند نهاية الشوط

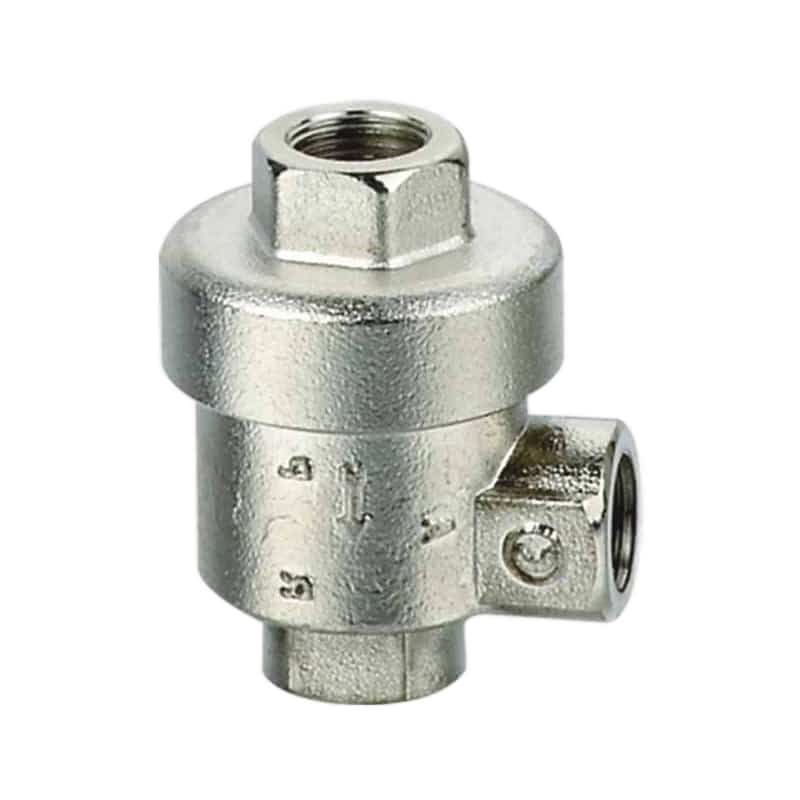

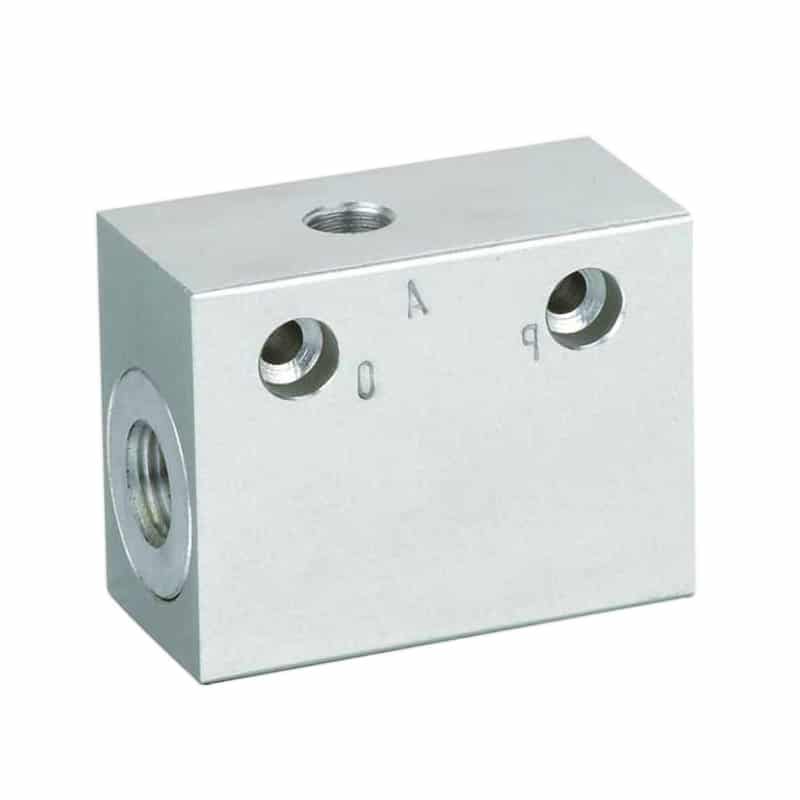

لمسار عائلات المنتجات، راجع صفحات صمام العادم السريع النيوماتيكي سلسلة XQ وصمام العادم السريع النيوماتيكي سلسلة XKP وصمام العادم السريع النيوماتيكي سلسلة QE.
أين يمكن أن تسبب صمامات العادم السريع مشكلات؟
تقول CAGI إن أنظمة الهواء المضغوط المصممة جيداً تحافظ عادة على هبوط الضغط من مخرج الضاغط إلى نقطة الاستخدام عند 10 percent أو أقل، وتوصي بسرعة هواء خلال الأنابيب تبلغ 20 ft/s أو أقل لتقليل الاضطراب وهبوط الضغط (CAGI، 2026). صمام العادم السريع يعالج جهة العادم المحلية فقط، وليس كل مشكلة ضغط.
تجنب الصمام أو أعد فحصه عندما يحتاج التطبيق إلى عادم بطيء أو مضبوط أو هادئ أو مرشح. التفريغ المحلي قد يخلق ضوضاء. وقد يطلق رذاذاً أو ملوثات قرب المشغل إذا كانت تهيئة الهواء ضعيفة.
انتبه للأحمال الرأسية والمنزلقات عديمة القضيب. قد يزيل مسار العادم السريع أثر الكبح النيوماتيكي الذي كان يوفره صمام meter-out. إذا كان الحمل يمكن أن يسبق المشغل، اضبط منظم السرعة أولاً واستخدم صمام العادم السريع فقط بعد فحص طريقة الإيقاف.
مقال المقارنة عن تحكم التدفق meter-in مقابل meter-out هو القراءة التالية المناسبة عندما تكون المشكلة حركة غير مستقرة بدلاً من حركة بطيئة.
استكشاف الأعطال: هل الصمام هو الاختناق فعلاً؟
تحذر CAGI من أن زيادة ضغط الضاغط أو إعدادات المنظم استجابة مكلفة لعدم كفاية الضغط عند نقطة الاستخدام، ولا يجب أن تكون الخطوة الأولى عندما يكون هبوط الضغط مفرطاً (CAGI، 2026). ينطبق المنطق نفسه عند الأسطوانة. قس قبل إضافة صمام عادم سريع.
استخدم هذا التسلسل الميداني:
- سجل زمن الشوط الفعلي مع الحمولة العادية.
- قس ضغط التغذية عند مدخل الصمام أثناء الحركة.
- قس الضغط على جهة عادم الأسطوانة أثناء الشوط البطيء.
- افحص الكاتم، ومنظم السرعة، وقطر الوصلة، والقطر الداخلي للأنبوب.
- قارن بيانات تدفق عادم الصمام بتدفق الأسطوانة المطلوب.
- اختبر بكاتم نظيف معروف أو بعادم مفتوح مؤقت عندما يكون ذلك آمناً.
- أعد فحص الوسادة، وممتص الصدمات، واحتكاك الدليل الميكانيكي.
أسرع فصل تشخيصي هو الضغط على جانبي المكبس أثناء الحركة. إذا انهار ضغط التغذية، أصلح المسار upstream. إذا بقيت التغذية ثابتة لكن ضغط العادم ظل عالياً، يصبح صمام العادم السريع مرشحاً. وإذا بدا الضغطان صحيحين، توقف عن لوم الصمام وافحص الحمل والاحتكاك وإعدادات نهاية الشوط.
لدعم الاستبدال أو التحجيم، أرسل موديل الصمام، وقلاوظ المنفذ، والقطر الخارجي والداخلي للأنبوب، وطول الأنبوب، وقطر الأسطوانة، والشوط، والحمل، وضغط التشغيل، وزمن الشوط المقاس، وزمن الشوط المستهدف، وصور منطقة منفذ المشغل عند التواصل مع بيبتو نيوماتيك.
أسئلة شائعة عن صمامات العادم السريع
هل يزيد صمام العادم السريع قوة الأسطوانة؟
لا. قوة جهة التغذية ما زالت تأتي من الضغط المؤثر في مساحة المكبس. يمكن لصمام العادم السريع أن يحسن الحركة المفيدة عندما يكون ضغط العادم المحبوس يقاوم المكبس، لكنه لا يزيد ضغط التغذية ولا قطر الأسطوانة. إذا كانت القوة منخفضة، افحص الضغط والقطر والاحتكاك والحمل والتسرب أولاً.
هل يوضع الصمام قرب صمام التحكم أم قرب الأسطوانة؟
ركبه أقرب ما يمكن عملياً إلى منفذ الأسطوانة. سبب استخدام صمام عادم سريع هو تقصير مسار العادم. إذا بقي قرب جزيرة صمامات بعيدة، يبقى جزء كبير من حجم الأنبوب بين المشغل ومنفذ التفريغ المحلي، ولذلك قد يقل أثر تحسين زمن الدورة.
هل يستطيع صمام عادم سريع واحد التعامل مع الاتجاهين؟
عادة لا. صمام عادم سريع واحد يفرغ حجرة الأسطوانة المتصلة بذلك المنفذ. الأسطوانة مزدوجة الفعل لها حجرتان، لذلك قد يحتاج شوطا الامتداد والرجوع إلى مراجعة منفصلة. ركبه فقط على الاتجاه الذي ثبت فيه تقييد العادم، أو استخدم صمامين إذا احتاج الاتجاهان إلى عادم محلي.
هل صمام العادم السريع أفضل من تحكم السرعة meter-out؟
إنه يحل مشكلة مختلفة. تحكم التدفق meter-out يقيد العادم عمداً لتثبيت السرعة، خصوصاً عندما يمكن للحمل أن يسبق الأسطوانة. صمام العادم السريع يزيل تقييد العادم لتسريع الحركة. إذا كانت الأسطوانة سريعة جداً أو غير مستقرة، يكون تحكم meter-out غالباً الأداة الأولى الأفضل.
كم ستصبح الأسطوانة أسرع؟
لا توجد نسبة عامة. النتيجة تعتمد على حجم الأسطوانة، وCv العادم، وطول الأنبوب، وتقييد الكاتم، والحمل، وضبط الوسادة، وضغط التغذية. اجعل بيانات تدفق الشركة المصنعة وزمن الشوط المقاس أساس القرار، ثم تحقق من الماكينة المركبة بالحمولة الحقيقية.
المصادر وملاحظات الاسترجاع
- ROSS Controls: Quick Exhaust Valves 18 Series، وظائف المنافذ، تشغيل صمام 3/2، مسار العادم المباشر، مدى الضغط، ملاحظة الترشيح، وأمثلة Cv العادم. تم الاسترجاع 2026-07-08.
- Clippard: How Does a Quick Exhaust Valve Work?، تشغيل صمام العادم السريع المركب على الأسطوانة، انتقال مانع التسرب الداخلي، وشرح العادم المباشر إلى الجو. تم الاسترجاع 2026-07-08.
- Pneumadyne: Pneumatic Quick Exhaust Valves، استخدام صمام العادم السريع لسرعة دورة الأسطوانة، موضع طرف الغطاء أو طرف القضيب، ومثال سعة 100 بوصة مكعبة. تم الاسترجاع 2026-07-08.
- SMC: Control Air Flow of Cylinders، معادلة سرعة الأسطوانة
s = 28.8q / A، تأثير المنافذ والأنابيب، وسياق تحكم السرعة عند منفذ العادم. تم الاسترجاع 2026-07-08. - CAGI: Pressure Drop Technical Brief، هدف هبوط الضغط 10 percent، تحذير زيادة الضغط المكلفة، وتوجيه سرعة الهواء 20 ft/s. تم الاسترجاع 2026-07-08.
- Parker: Pneumatic Valve Catalog Introduction، مسار اختيار Cv للصمامات وملاحظة أن لكل مسار تدفق في الصمام قيمة Cv خاصة. تم الاسترجاع 2026-07-08.
- ISO 6358-1:2013، تركيب الاختبار والإجراء وقواعد عرض النتائج لخصائص معدل التدفق في الحالة المستقرة لمكونات نيوماتيكية تستخدم موائع قابلة للانضغاط. تم الاسترجاع 2026-07-08.
- AutomationDirect: Understanding Pneumatic Valve Ports and Ways، فيديو خلفية لتسمية منافذ الصمام ومسارات التدفق. تم الاسترجاع 2026-07-08.
