Công nghệ dải làm kín xi lanh không cần ty là hệ thống bịt kín khe rãnh dùng trên xi lanh không cần ty liên kết cơ khí, không phải cùng một khái niệm với khớp nối từ. Nói cách khác, dải này đóng khe mở dài trên thân xi lanh khi piston và bàn trượt di chuyển, nên câu hỏi bảo trì hữu ích là rò rỉ, nhiễm bẩn, căn chỉnh và độ khớp của phụ tùng thay thế.
Sự khác biệt đó rất quan trọng. Xi lanh không cần ty dạng từ có thể truyền chuyển động qua một ống kín. Xi lanh không cần ty liên kết cơ khí phải kiểm soát một khe rãnh chuyển động. Nếu bài viết xem cả hai là một thiết kế, kỹ sư có thể chẩn đoán sai đường hỏng và đặt nhầm phụ tùng.
Điểm chính cần nhớ
- SMC liệt kê xi lanh không cần ty liên kết cơ khí MY1 với đường kính 10-100 mm và áp suất vận hành 0,1-0,8 MPa.
- Xi lanh không cần ty dạng từ dùng không gian khí nén kín, được bịt kín kiểu hermetic, nên đường rò rỉ khác với thiết kế dùng dải.
- Hãy kiểm tra nghi ngờ rò rỉ dải phớt bằng cô lập mạch, thử sụt áp, quan sát dải và kiểm tra căn chỉnh dẫn hướng trước khi thay van.

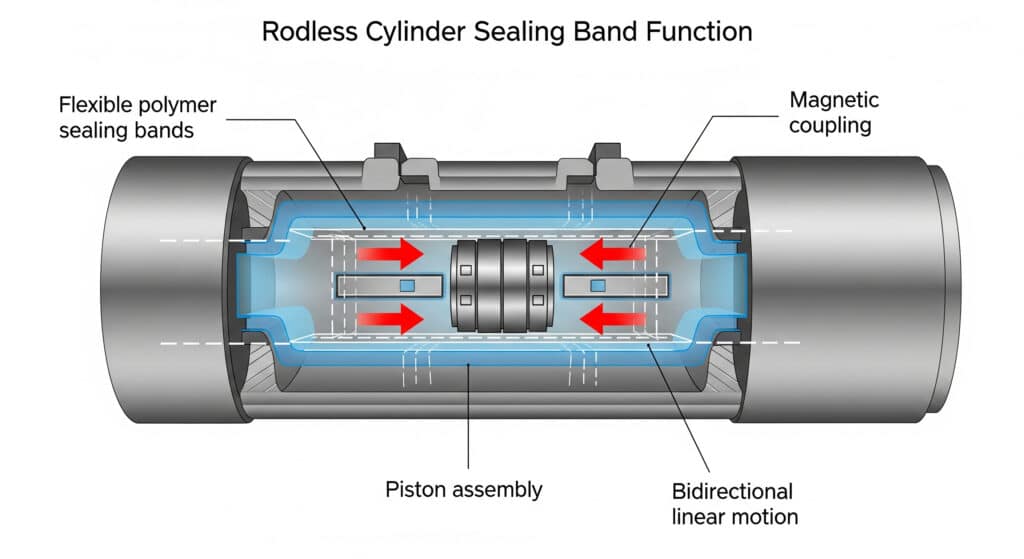

Dải làm kín xi lanh không cần ty là dải dài hoặc hệ dải đóng khe trên xi lanh không cần ty liên kết cơ khí trong khi bàn trượt di chuyển. Cụ thể, xi lanh không cần ty liên kết cơ khí là bộ truyền động không cần ty trong đó piston được nối vật lý với bàn trượt bên ngoài qua khe đã bịt kín đó. Thử rò rỉ bằng sụt áp là phép thử cô lập đơn giản ước tính rò rỉ từ thể tích đã biết, độ giảm áp và thời gian trôi qua.
Theo kinh nghiệm của chúng tôi, câu hỏi đầu tiên tốt nhất không phải "Dải làm bằng vật liệu gì?" mà là "Áp suất đang thoát ở đâu?" Ví dụ, dải chắn bụi ngoài bị xước, con trượt van yếu và dải áp suất trong bị hỏng đều có thể phát ra tiếng xì giống nhau cho đến khi trục được cô lập và thử.
Câu trả lời ngắn: dải làm kín thuộc về xi lanh không cần ty có rãnh
Catalogue MY1 của SMC xác định họ này là xi lanh không cần ty liên kết cơ khí, với đường kính từ 10 mm đến 100 mm và dải áp suất vận hành 0,1 đến 0,8 MPa (SMC MY1 catalog, 2015, truy cập ngày 2026-07-08). Đó là họ thiết kế nơi chẩn đoán dải phớt thuộc về.
Trong xi lanh không cần ty có rãnh, piston được nối cơ khí với bàn trượt ngoài qua một khe dọc. Dải làm kín đóng khe đó trước và sau khi bàn trượt đi qua. Tùy họ sản phẩm, bạn cũng có thể thấy các thuật ngữ dải phớt trong, dải che ngoài, dải chắn bụi, dải làm kín hoặc dải thép không gỉ.
Điểm quan trọng là chức năng, không phải tên gọi. Một dải hoặc strip giúp giữ áp suất trong buồng làm việc. Trong khi đó, một dải nhìn thấy khác có thể bảo vệ khe khỏi nhiễm bẩn. Vì vậy review thay thế phải xác nhận bộ phận nào hỏng trước khi đặt kit.
Để so sánh rộng hơn trong nhóm sản phẩm, hãy dùng hướng dẫn về các loại xi lanh khí nén không cần ty. Để xem thuật ngữ họ phớt, hãy dùng hướng dẫn đồng hành về các loại phớt xi lanh công nghiệp. Bài này hẹp hơn: rò rỉ và thay thế xi lanh không cần ty kiểu dải.

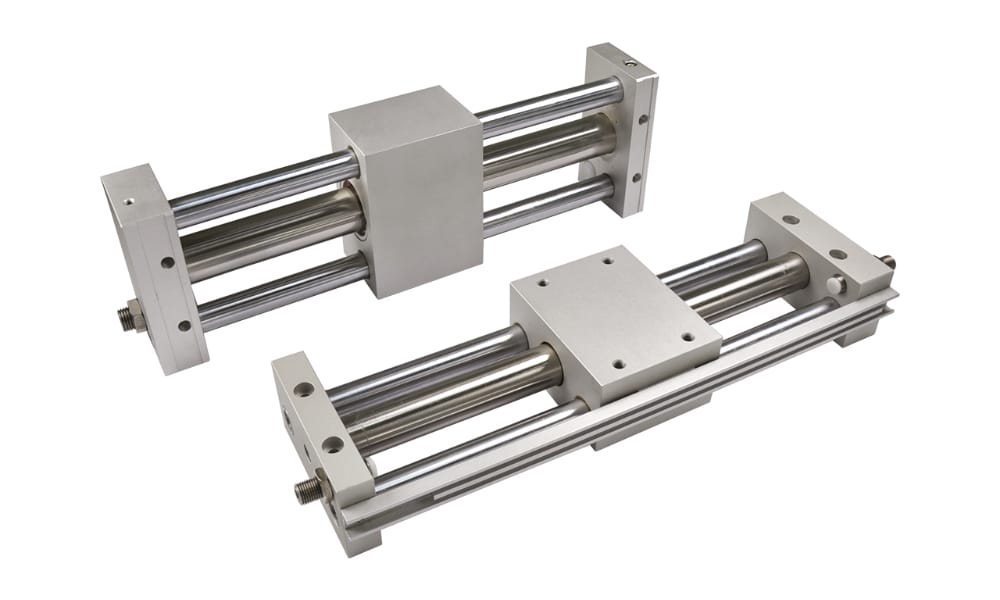

Vì sao xi lanh không cần ty dạng từ không phải cùng thiết kế?
Festo mô tả xi lanh không cần ty ghép từ là bộ truyền động tuyến tính có bàn trượt được di chuyển bằng khớp nối từ, với không gian khí nén đóng kín và được bịt kín hermetic (Festo, truy cập ngày 2026-07-08). Thiết kế ống kín đó không nên được chẩn đoán như một hệ dải làm kín khe dài.
Xi lanh không cần ty dạng từ vẫn có thể rò ở cổng, phớt đầu, phớt piston hoặc bề mặt ống bị hỏng. Tuy nhiên, nó không dùng cùng kiểu đóng khe dài như xi lanh liên kết cơ khí. Do đó, nếu báo cáo bảo trì ghi "dải phớt" trong khi bộ truyền động lắp trên máy là loại từ, hãy dừng lại và xác định đúng series trước khi đặt phụ tùng.
Vì vậy, hãy dùng phân tách này khi xử lý sự cố:
| Loại không cần ty đã lắp | Ống áp suất | Cách truyền chuyển động chính | Mức liên quan của dải phớt | Kiểm tra rò rỉ đầu tiên |
|---|---|---|---|---|
| Ghép từ | Ống kín | Lực hút từ xuyên qua thành ống | Thường không phải vấn đề dải khe dài | Cổng, phớt piston, phớt đầu, hư hỏng ống |
| Liên kết cơ khí hoặc kiểu dải | Ống có rãnh | Liên kết cơ khí xuyên qua khe | Vùng chẩn đoán chính | Dải áp suất trong, dải chắn bụi ngoài, khe, phớt bàn trượt |
| Bàn trượt không cần ty có dẫn hướng | Tùy lõi xi lanh | Xi lanh cộng với hệ dẫn hướng | Phụ thuộc thiết kế lõi | Dải phớt cộng với căn chỉnh dẫn hướng và va đập điểm chặn |
| Trục không cần ty kéo cáp | Tùy sản phẩm | Truyền qua cáp hoặc puly | Tùy sản phẩm | Đường cáp, phớt piston, phớt đầu, fitting |
Khi ảnh thay thế cho thấy một ống kín sạch, chúng tôi không bắt đầu từ vật liệu dải phớt. Thay vào đó, chúng tôi bắt đầu từ nhãn model. Mô hình suy nghĩ sai có thể biến một lỗi phớt đầu hoặc rò cổng đơn giản thành cuộc tìm kiếm dài cho một dải mà bộ truyền động chưa từng có.
Để hiểu riêng thiết kế từ, hãy đọc hướng dẫn xi lanh không cần ty dạng từ.

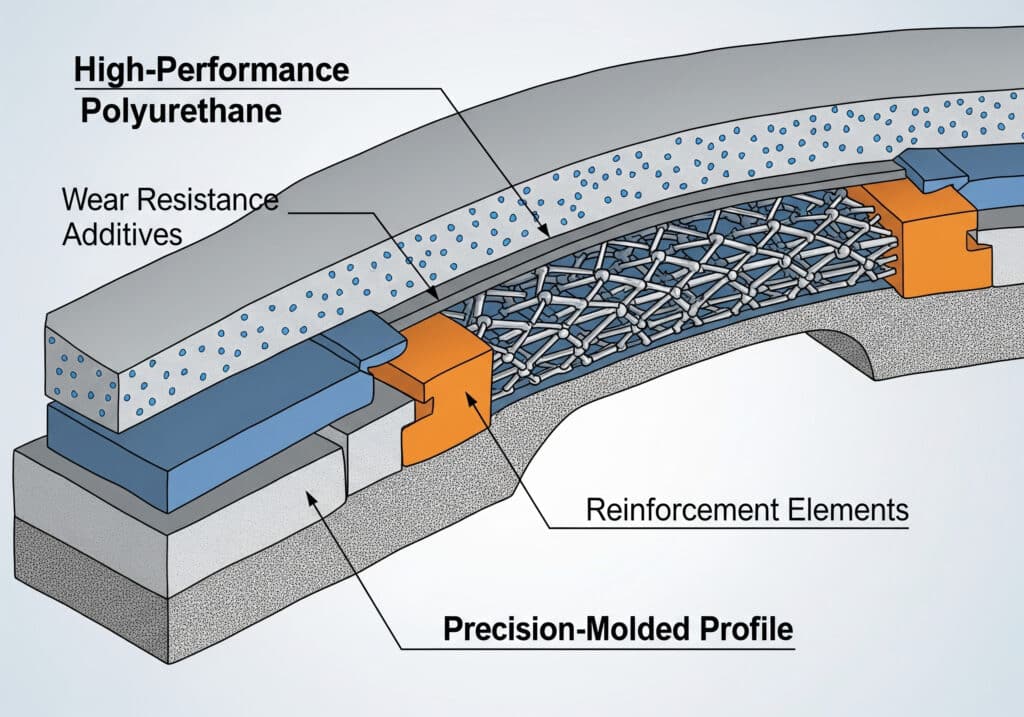

Dải trong, dải ngoài và khe bàn trượt phối hợp như thế nào?
SMC liệt kê dải chắn bụi và lớp lót NBR trong các đặc điểm của series MY1, trong khi cùng bảng thông số đưa ra dữ liệu nhiệt độ môi trường và lưu chất 5 đến 60 deg C cho series cơ bản (SMC MY1 catalog, 2015, truy cập ngày 2026-07-08). Những chi tiết đó cho thấy việc làm kín là một gói cơ khí, không chỉ một dải cao su.
Phía áp suất và phía chống nhiễm bẩn có nhiệm vụ khác nhau. Dải áp suất phải giữ khí nén bên trong buồng xi lanh trong khi vẫn uốn quanh điểm kết nối di động. Dải ngoài hoặc nắp chắn bụi bảo vệ khe khỏi sợi, hạt mài, sương nước làm mát, cặn rửa trôi và hư hại do thao tác.
Bàn trượt tạo ra phần khó nhất. Khi nó di chuyển, dải phải mở cục bộ, đi quanh hình học liên kết và trở lại vị trí kín phía sau bàn trượt. Vì vậy căn chỉnh, mảnh vụn và mô men dẫn hướng quan trọng không kém cấp vật liệu.
Các bộ phận thường gặp trong xi lanh không cần ty kiểu dải gồm:
| Bộ phận | Nhiệm vụ | Điều thường hỏng |
|---|---|---|
| Dải áp suất trong hoặc dải phớt | Đóng khe chịu áp | Sứt, mất vị trí ngồi, đùn phớt, biến dạng dư |
| Dải chắn bụi ngoài hoặc dải che | Ngăn nhiễm bẩn đi vào khe | Xước, móp, mảnh vụn kẹt dưới dải |
| Giao diện phớt bàn trượt | Cho bàn trượt đi qua trong khi quản lý vùng mở | Mòn không đều, xì khí gần bàn trượt, tăng ma sát |
| Hệ dẫn hướng hoặc ổ trượt | Mang tải ngoài và mô men | Lệch, tải bên, va đập điểm chặn |
| Phớt đầu và cổng khí | Làm kín các mối cố định và kết nối khí | Rò fitting, hỏng phớt nắp, lỗi keo ren |
Dải thường bị đổ lỗi sau cùng vì nó dài và khó thay. Tương tự, nó cũng bị đổ lỗi quá sớm vì nó nhìn thấy được. Quy tắc tốt hơn là: hư hại nhìn thấy là bằng chứng, nhưng thử sụt áp mới cho biết hư hại đó có thật sự rò hay không.
Dấu hiệu hỏng nào chỉ về dải làm kín thay vì van?
ISO 8573-1 quy định các cấp độ sạch khí nén cho hạt, nước và dầu, đồng thời cũng nhận diện chất ô nhiễm dạng khí và vi sinh (ISO 8573-1, 2010, truy cập ngày 2026-07-08). Ba nhóm ô nhiễm phổ biến đó là điểm khởi đầu thực tế khi khe xi lanh không cần ty bắt đầu xì hoặc kéo nặng.
Vấn đề van thường ảnh hưởng đến cách khí được cấp, xả hoặc giữ. Ngược lại, vấn đề dải làm kín thường đi theo vị trí bàn trượt, chiều dài khe hoặc một đoạn dải bị hư. Đó là lý do phép thử cần tách rò mạch khỏi rò bộ truyền động.
Cụ thể, hãy dùng bản đồ triệu chứng lượt đầu này:
| Triệu chứng | Nguồn có khả năng hơn | Cách tách nguyên nhân |
|---|---|---|
| Tiếng xì đi theo bàn trượt | Dải phớt, phớt bàn trượt hoặc giao diện khe | Di chuyển chậm và nghe dọc đường bàn trượt |
| Tiếng xì giữ ở một nắp đầu | Cổng, phớt nắp, phớt giảm chấn hoặc fitting | Thử xà phòng fitting và mối nắp trước |
| Xi lanh trôi khi van bị khóa | Bypass bên trong hoặc rò dải phớt | Cô lập bộ truyền động và chạy thử sụt áp |
| Bàn trượt kẹt ở cùng vị trí hành trình | Bụi bẩn, hư dải, hư dẫn hướng hoặc khe bị móp | Kiểm tra đúng vị trí vật lý đó mỗi chu kỳ |
| Cả hai chiều đều chậm | Áp nguồn, lưu lượng van, ống, giảm âm | So sánh áp tại điểm dùng và hạn chế xả |
| Dải mới hỏng nhanh | Căn chỉnh, mô men dẫn hướng, hư do lắp | Kiểm tra độ thẳng ray, va đập điểm chặn, tải bàn trượt |
Về hành vi áp suất, bài đồng hành về chuyển đổi lưu lượng khí và áp suất giúp tách tổn thất áp thật khỏi mạch bị thiếu lưu lượng. Về chất lượng khí, xem hướng dẫn về tiêu chuẩn chất lượng khí nén ISO.

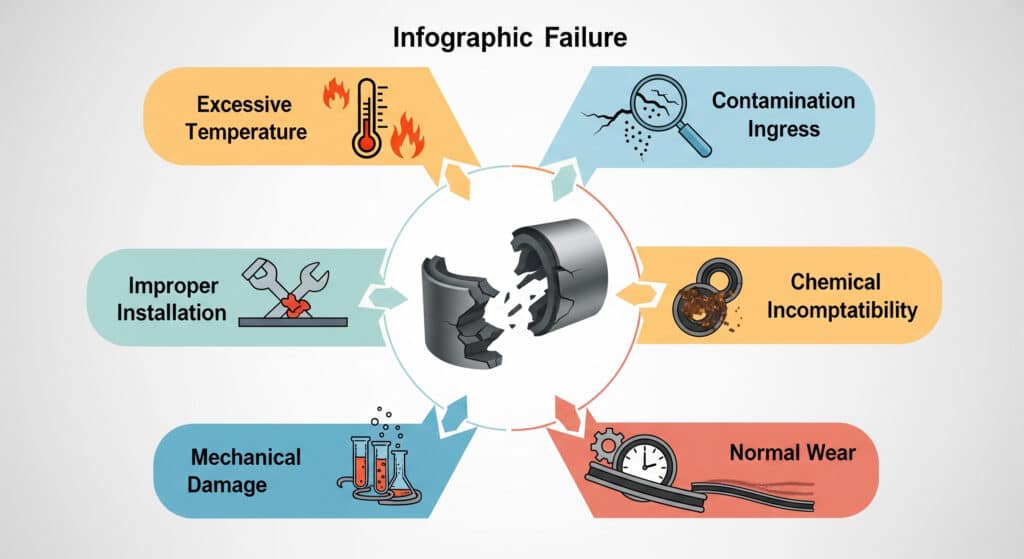

Điều kiện vận hành nào rút ngắn tuổi thọ dải phớt?
Catalogue OSP-P của Parker cảnh báo rằng dữ liệu tải và mô men dựa trên tốc độ v <= 0,5 m/s và lực ma sát từ ứng dụng hoặc tải cụ thể phải được tính đến (Parker OSP-P catalog, 2025, truy cập ngày 2026-07-08). Cảnh báo đó áp dụng trực tiếp cho tuổi thọ dải phớt.
Dải phớt không phải một chi tiết mòn độc lập. Nó phản ứng với toàn bộ trục: áp suất, tốc độ, tải bàn trượt, mô men dẫn hướng, va đập điểm chặn, chất lượng khí, nhiệt độ, hóa chất vệ sinh và phương pháp lắp. Nếu bất kỳ đầu vào nào vượt ngoài vùng catalogue, chỉ thay dải có thể chỉ đặt lại đồng hồ đếm ngược.
Ví dụ, các điều kiện làm giảm tuổi thọ phổ biến nhất là:
- Vùng khe bị nhiễm bẩn. Bụi, sợi, phoi kim loại và cặn rửa trôi khô có thể làm xước dải hoặc giữ dải mở.
- Căn chỉnh dẫn hướng kém. Bàn trượt xoắn điểm kết nối có thể quá tải một mép dải.
- Tốc độ hoặc va đập quá cao. Tốc độ tiếp cận cao hơn làm tăng tải giảm chấn và có thể rung dải hoặc cụm dẫn hướng.
- Dải thay thế sai. Chiều rộng tương tự là chưa đủ; biên dạng, vật liệu, độ dày và xử lý đầu dải phải khớp.
- Không tương thích hóa chất. Nước làm mát, chất tẩy, sương dầu hoặc hơi quy trình có thể làm trương hoặc làm cứng một số elastomer.
- Thao tác thô khi lắp. Mép khe sắc, tua vít và kéo giãn quá mức có thể làm hỏng dải mới trước khi khởi động.
Chẩn đoán dải phớt cũng giao nhau với hành vi cuối hành trình. Nếu bàn trượt đập mạnh vào điểm chặn cứng, hãy xem lại giảm chấn xi lanh khí nén trước khi đổ lỗi cho vật liệu dải.
Đội bảo trì nên kiểm tra và thay dải như thế nào?
Phương pháp sụt áp dùng 4 đầu vào: thể tích hệ cô lập, áp suất đầu, áp suất cuối và thời gian trôi qua. Với một thể tích cô lập 500 L, mức giảm từ 7,0 bar xuống 6,5 bar trong 10 phút đã đủ dữ liệu để ước tính rò rỉ trước khi thay linh kiện.
Hãy bắt đầu bằng cô lập. Trước hết, dừng nhu cầu sản xuất, khóa máy theo quy trình tại nhà máy và cô lập trục hoặc nhánh cần thử. Sau đó kiểm tra các rò rỉ ngoài đơn giản ở fitting, manifold van, vít giảm chấn và nắp đầu. Chỉ sau khi các điểm đó sạch, dải phớt mới nên trở thành nghi phạm chính.
Theo đó, hãy dùng trình tự này:
- Ghi thương hiệu xi lanh, series, đường kính, hành trình, hướng lắp và nhãn serial.
- Chụp ảnh toàn trục, hai đầu, bàn trượt và mọi hư hại dải nhìn thấy.
- Làm sạch vùng khe bằng phương pháp được nhà sản xuất chấp thuận, không dùng dụng cụ sắc.
- Di chuyển bàn trượt chậm qua toàn hành trình và đánh dấu vị trí tiếng xì hoặc kéo nặng lặp lại.
- Khóa hoặc cô lập van ở nơi an toàn để tách rò mạch khỏi rò bộ truyền động.
- Chạy thử sụt áp trên thể tích đã biết và ghi áp suất đầu, áp suất cuối, thời gian.
- Kiểm tra độ rơ dẫn hướng, va đập điểm chặn, độ vươn gá và căn chỉnh bàn trượt trước khi lắp dải mới.
Chúng tôi từng gặp lỗi dải lặp lại do thiếu một ghi chú trong RFQ: bàn trượt được lắp thẳng đứng với tải lệch tâm, nhưng người mua chỉ gửi đường kính và hành trình. Dải thay thế vừa với khe. Tuy vậy, nó vẫn hỏng vì vấn đề tải dẫn hướng không thay đổi.
Về hỗ trợ hành trình dài và hướng tải, hướng dẫn bàn trượt khí không cần ty là bài đồng hành gần nhất.
Checklist RFQ cho dải làm kín thay thế
Luồng lựa chọn của SMC review khối lượng tải, mô men cho phép, giảm chấn cuối hành trình, biến thể cổng và lắp công tắc tự động trước khi chọn model MY1 (SMC MY1 catalog, 2015, truy cập ngày 2026-07-08). RFQ thay thế nên gửi cùng kiểu bối cảnh đó, không chỉ chiều dài một dải.
Ngoài ra, hãy gửi các mục sau cùng yêu cầu:
| Mục RFQ | Vì sao quan trọng |
|---|---|
| Thương hiệu, series, đường kính và hành trình xi lanh | Xác nhận biên dạng dải làm kín và xử lý đầu dải |
| Ảnh nameplate và bàn trượt | Tránh nhầm giữa loại từ, loại dải, loại cáp và loại có dẫn hướng |
| Ảnh dải hỏng và khe | Cho thấy xước, rách, móp, nhiễm bẩn và hư do lắp |
| Áp suất làm việc và đơn vị áp suất | Kiểm tra phớt theo vùng vận hành thật |
| Tốc độ hoặc thời gian hành trình | Giúp review ma sát, nhiệt và va đập điểm cuối |
| Khối lượng tải và độ lệch gá | Cho thấy mô men dẫn hướng có thể phá hủy dải |
| Chất lượng khí và tình trạng bôi trơn | Kết nối lỗi với hạt, nước, dầu hoặc chạy khô |
| Nhiệt độ, rửa trôi và hóa chất | Sàng lọc tương thích vật liệu trước khi giao hàng |
| Triệu chứng và vị trí hỏng | Tách hư khe cục bộ khỏi rò toàn mạch |
| Lịch sử thay thế | Gắn cờ lỗi lặp lại và nguyên nhân căn chỉnh có thể có |
Đáng chú ý, RFQ hữu ích nhanh nhất gồm 6 ảnh: toàn trục, nameplate, cận cảnh bàn trượt, dải hỏng, hai nắp đầu và gá tải đã lắp. Một video ngắn quay một hành trình chậm còn tốt hơn khi bàn trượt kẹt hoặc xì tại cùng vị trí.
Từ công việc của chúng tôi, nhãn model và ảnh bàn trượt thường hữu ích hơn một tên vật liệu phỏng đoán.
Để được hỗ trợ trực tiếp, hãy dùng trang liên hệ và gửi kèm thông tin trên. Về bối cảnh công ty và phạm vi kỹ thuật, xem Về chúng tôi.
Câu hỏi thường gặp về công nghệ dải làm kín xi lanh không cần ty
Năm câu trả lời này dành cho đội bảo trì và mua hàng cần quyết định thực tế trước khi gửi ảnh hoặc đặt phụ tùng. Chúng giả định xi lanh không cần ty liên kết cơ khí hoặc có rãnh, trừ khi câu trả lời nêu rõ khớp nối từ.
Mọi xi lanh không cần ty đều có dải làm kín không?
Không. Xi lanh không cần ty dạng từ dùng ống khí nén kín với truyền lực bằng từ, trong khi thiết kế liên kết cơ khí hoặc kiểu dải dùng thân có rãnh cần hệ làm kín. Festo mô tả loại từ là dạng kín và hermetic, vì vậy hãy xác định series xi lanh trước khi đặt dải phớt.
Dải chắn bụi ngoài bị hỏng có gây rò khí không?
Đôi khi có, nhưng không phải lúc nào cũng vậy. Dải ngoài nhìn thấy có thể chủ yếu bảo vệ khe khỏi nhiễm bẩn, còn dải áp suất trong kiểm soát kín khí. Nếu dải ngoài bị xước, hãy kiểm tra đường làm kín bên trong và chạy thử sụt áp trước khi giả định hư hại nhìn thấy là đường rò áp suất.
Phép thử tốt nhất cho rò dải phớt là gì?
Dùng cô lập cộng với sụt áp. Ghi thể tích hệ đã biết, áp suất đầu, áp suất cuối và thời gian, rồi so kết quả với kiểm tra trực quan dọc đường bàn trượt. Tiếng xì đi theo vị trí bàn trượt là bằng chứng mạnh hơn mức sụt áp chung trong toàn mạch khí nén.
Vì sao dải làm kín mới hỏng nhanh?
Hỏng lặp lại nhanh thường nghĩa là nguyên nhân ban đầu chưa được loại bỏ. Hãy kiểm tra căn chỉnh dẫn hướng, độ vươn gá, vùng khe bẩn, va đập điểm chặn cứng, tiếp xúc hóa chất và hư do lắp. Parker cảnh báo rằng lực ma sát ứng dụng phải được tính đến, và đó chính là nơi nhiều lỗi dải lặp lại bắt đầu.
Tôi nên gửi thông tin gì để báo giá dải làm kín thay thế?
Hãy gửi thương hiệu xi lanh, model, đường kính, hành trình, áp suất, tốc độ hoặc thời gian hành trình, khối lượng tải, hướng lắp, ảnh dải và nameplate, cùng mô tả ngắn về triệu chứng hỏng. Ảnh rất quan trọng vì xi lanh không cần ty dạng từ, liên kết cơ khí, có dẫn hướng và kéo cáp dùng giả định làm kín khác nhau.
Nguồn tham khảo
Bản viết lại này dùng 5 nhóm nguồn và loại bỏ các tuyên bố hiệu năng không có hỗ trợ ban đầu. Trích dẫn ISO 60430 cũ không được dùng vì trang đó là ISO/TS 13399-312:2016 cho biểu diễn dữ liệu dụng cụ cắt, không phải chẩn đoán hỏng xi lanh khí nén.
- Catalog xi lanh không ty khớp cơ khí SMC MY1, 2015, truy cập ngày 2026-07-08. Dùng cho dải đường kính, áp suất vận hành, áp suất thử, nhiệt độ, thuật ngữ dải chắn bụi và các yếu tố trong luồng lựa chọn.
- Catalog Parker Origa OSP-P, 2025, truy cập ngày 2026-07-08. Dùng cho lưu ý về tải, mô men, tốc độ, ma sát và giảm chấn.
- Xi lanh ghép từ Festo, truy cập ngày 2026-07-08. Dùng để tách xi lanh không cần ty dạng từ ống kín khỏi thiết kế dải làm kín có rãnh.
- ISO 8573-1:2010, truy cập ngày 2026-07-08. Dùng cho các nhóm chất ô nhiễm khí nén: hạt, nước, dầu và chất ô nhiễm bổ sung.
- Tổng quan xi lanh không ty của AutomationDirect, 2020, truy cập ngày 2026-07-08. Dùng cho bối cảnh chuyển động tuyến tính gọn của xi lanh không cần ty.
