في محور نقل صناعي طويل الشوط، اختر أسطوانة بلا قضيب عندما يجعل قضيب المكبس الممتد الماكينة طويلة جدا أو يخلق حالة انبعاج غير مقبولة. واختر أسطوانة قياسية بقضيب عندما ينجح الحيز المتاح والحمل المدعوم والتركيب وخطة الخدمة مع مجموعة أبسط. لا يحسم القطر والسرعة الاسمية هذه المقارنة وحدهما.
يقارن هذا الدليل واجبا واحدا عبر خمس بوابات: الحيز المركب، والقوة القابلة للاستخدام، ومسار الحمل الإنشائي، وطاقة التوقف، وتكامل دورة الحياة. وهو لا يكرر المزايا العامة للأسطوانات بلا قضيب. الهدف هنا هو ورقة عمل جاهزة للرسم لمهندسي أتمتة المصانع والمشترين وفرق الصيانة.
قارن كتالوجات المصنعين الحالية وصفحات ISO وقواعد السلامة ومتطلبات الشراء قبل الاختيار بين الأسطوانات بلا قضيب والأسطوانات القياسية. يجب أن يبقى كل رقم منتج مرتبطا بالسلسلة المسماة والظروف المعلنة.
الحيز المحوري المركب هو المساحة الكاملة المطلوبة على محور الشوط للمشغل المكون، والعناصر المتحركة، والحواجز، وإمكانية الوصول للخدمة. قوة الأسطوانة النظرية هي الضغط مضروبا في مساحة المكبس الفعالة قبل الخسائر. حمل الانبعاج الحرج هو الحمل المحوري المثالي الذي يفقد عنده عضو ضغط رفيع ثباته المستقيم.
الإجابة المختصرة: اختر حسب الحيز ومسار الحمل

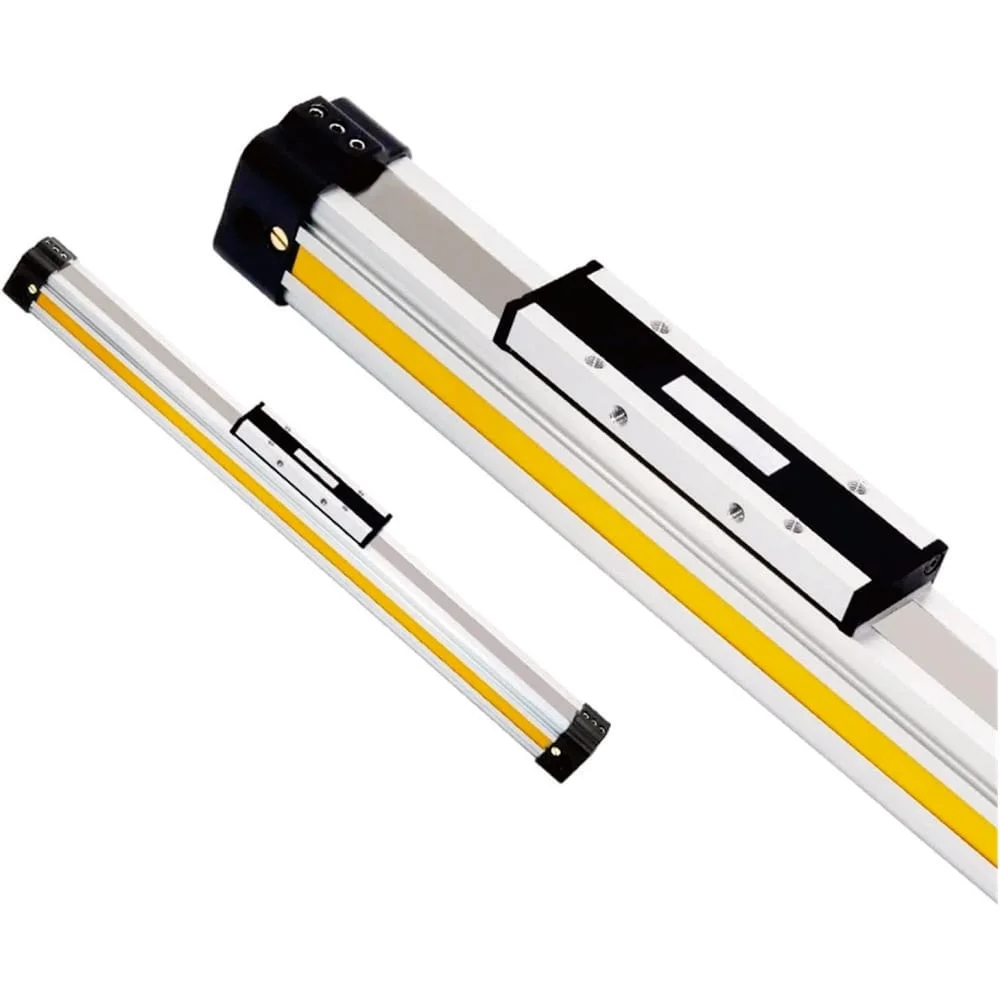

اختر بين التصميمين عبر فحص الحيز المركب ومسار الحمل قبل مقارنة دفع الكتالوج. يسرد كتالوج Parker OSP-P أشواطا بلا قضيب حتى 6000 mm بزيادات 1 mm، بينما يغطي ISO 15552 أسطوانات قياسية بأقطار من 32 إلى 320 mm وضغط مقنن حتى 1000 kPa. لا تحدد أي مواصفة وحدها تخطيط الماكينة الأكثر أمانا.
أهم النقاط
- عند 6 bar، تسرد Parker قوة نظرية 1178 N لكلا المثالين بقطر 50 mm.
- المحاور ذات القضيب تحتاج فحص انبعاج؛ والمحاور بلا قضيب تحتاج فحص عزم العربة.
- قارن الضغط الديناميكي، والحيز، والكتلة المتحركة، وطاقة التوقف، والحماية، وإمكانية الوصول.
- اشتر التصميم الذي يجتاز كل بوابة بأقل تكلفة دورة حياة خاصة بالموقع.
يكون التصميم بلا قضيب مرشحا قويا عندما تستطيع العربة دعم الحمل ويكون حيز محور الشوط هو القيد الأساسي. في المقابل، يكون التصميم القياسي مرشحا قويا عندما يناسب بروز القضيب المساحة المتاحة، ويملك قضيب الضغط هامش انبعاج كافيا، وتحمل أداة أو دليل خارجي الحمل الجانبي بالفعل.
كيف تقارن الأسطوانتين على الواجب نفسه؟
قارن المرشحين عند الشوط نفسه، والحمولة نفسها، وزمن الدورة نفسه، واتجاه التركيب نفسه، وضغط العمل نفسه، وظروف الطرف نفسها. تنشر Parker قوة تمدد نظرية 1178 N عند 6 bar لكل من أسطوانة P1F القياسية بقطر 50 mm وأسطوانة OSP-P بلا قضيب بقطر 50 mm، ما يجعل الهندسة ودعم الحمل هما عاملَي التمييز المهمين في هذا المثال.
ثبّت الواجب قبل طلب الأسعار. فإذا افترض عرض سعر ضغط منظم ساكنا واستخدم عرض آخر ضغطا مقاسا عند الأسطوانة أثناء الحركة، فقد أصبحت المقارنة غير صالحة.
| مدخل الواجب الموحد | سجل هذه القيمة | لماذا لا يجوز أن تختلف بين المرشحين |
|---|---|---|
| الشوط المطلوب | السفر، mm | يضبط الجسم، وبروز القضيب، والدعم، وحجم الهواء |
| الكتلة المتحركة | كل الأجزاء المتحركة، kg | يضبط التسارع وطاقة التوقف |
| مركز الحمل | إزاحة X وY وZ عن وصلة القضيب أو مركز العربة | ينشئ حملا جانبيا وعزوما |
| الاتجاه | أفقي، رأسي، مائل | يغير حمل الجاذبية وضوابط الطاقة المخزنة |
| منحنى الحركة | زمن الشوط، المكوث، الدورات في الدقيقة، سرعة الطرف | يضبط التدفق والتسارع ومتطلبات التخميد |
| الضغط الديناميكي | أدنى ضغط عند منفذ العمل أثناء الحركة | يضبط الدفع القابل للاستخدام |
| التوجيه | سكة خارجية أو عربة موجهة أو أداة مدعومة | يحدد مسار الحمل الإنشائي |
| البيئة | غبار، غسل، حرارة، مواد كيميائية، منطقة نظيفة | يغير متطلبات الختم والحماية والفحص |
| حيز الماكينة | الجسم، والبروز، والحواجز، والأنابيب، والحساسات، وخلوص الخدمة | يحدد ما إذا كانت المجموعة تناسب التركيب |
للقوة النظرية، ابدأ بالمعادلة F = pA، ثم اخصم الاحتكاك والضغط الخلفي واحتياطي التصميم. عند الرجوع، تستخدم الأسطوانة ذات القضيب الواحد مساحة المكبس الحلقية لأن القضيب يشغل جزءا من المساحة. تشرح معادلات قوة الأسطوانة واستهلاك الهواء هذه الحسابات بمزيد من التفصيل.
متى يحسم حيز الماكينة الاختيار؟
يحسم حيز الماكينة الاختيار عندما يتعارض القضيب الممتد أو مساحة الخدمة الخلفية أو خلوص العربة مع الحواجز والمعدات المجاورة. تعرف Parker طول جسم OSP-P الأساسي بأنه الشوط زائد ضعف البعد A، وتقدم أشواطا حتى 6000 mm؛ لكن الخلوص النهائي يجب أن يأتي من رسم أبعاد النموذج المختار وتخطيط الماكينة.
يجب أن يقارن رسم الشراء الحيز المحوري المركب، لا طول جسم الأسطوانة فقط. يحتاج التخطيط ذو القضيب إلى مساحة للجسم في وضع الرجوع، وكامل حركة القضيب الخارجية، وخلوص الخدمة أو الحماية. أما التخطيط بلا قضيب فلا يملك قضيب مكبس بارزا، لكن أغطية الأطراف، والحمالات، والعربة، وحامل الكابل، وممتصات الصدمات، والأنابيب، وإمكانية الخدمة لا تزال تشغل مساحة.
اختبرنا التخطيطين بورقة عمل شفافة لشوط 1200 mm. تفترض 300 mm سماح طول ميت للأسطوانة القياسية، و360 mm سماح طرفي مجمع لجسم الأسطوانة بلا قضيب، و120 mm خلوصا متساويا. هذه افتراضات ورقة عمل وليست أبعاد كتالوج لنموذج مختار.
في هذه الهندسة المعلنة، يكون إجمالي الأسطوانة ذات القضيب (1,200 + 300) + 1,200 + 120 = 2,820 mm. ويكون إجمالي الأسطوانة بلا قضيب (1,200 + 360) + 120 = 1,680 mm. الفرق الممثل هو 1140 mm، أو 40.4% من حيز الأسطوانة ذات القضيب. تنتمي هذه النتيجة فقط إلى هذه الافتراضات المعلنة.
كيف يختلف الدفع ومسار الحمل؟
يمكن للقطر والضغط المتساويين إنتاج دفع نظري متساو، لكنهما لا ينشئان مسار حمل إنشائيا واحدا. عند 6 bar، تسرد Parker قوة تمدد نظرية 1178 N لكلا المثالين بقطر 50 mm؛ وتكون قوة رجوع P1F هي 990 N، بينما تسرد OSP-P قوة فعالة 1000 N تحت شروط الكتالوج المعلنة.
توليد القوة ونقل القوة قراران منفصلان. الضغط المؤثر على مساحة المكبس يولد الدفع. أما قضيب المكبس، ووصلة طرف القضيب، والعربة، والدليل، وهيكل التركيب، وإزاحة الحمل فتحدد كيف يصل هذا الدفع إلى الحمولة دون انبعاج أو تعليق أو تجاوز تصنيف عزم.

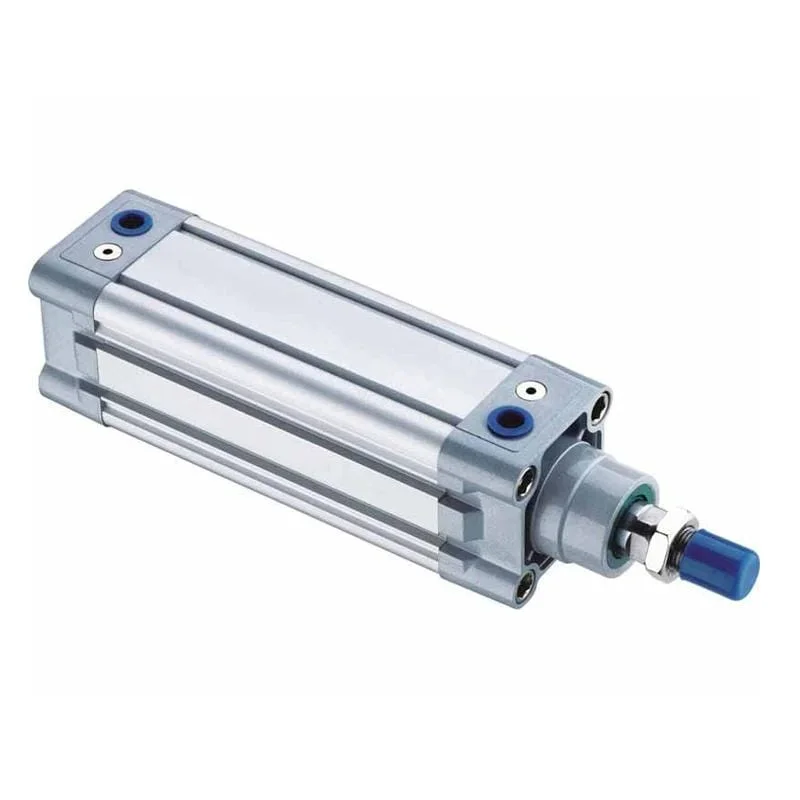

| الفحص | أسطوانة قياسية بقضيب | أسطوانة بلا قضيب مقترنة ميكانيكيا |
|---|---|---|
| مسار القوة | من المكبس إلى القضيب إلى وصلة طرف القضيب | من المكبس إلى الاقتران الداخلي إلى العربة الخارجية |
| مساحة الرجوع | تنخفض بسبب مساحة القضيب | خاصة بالمنتج، افحص الاتجاهين |
| الفحص الإنشائي الأساسي للشوط الطويل | انبعاج ضغط القضيب الممتد | دعم الأنبوب وأحمال العربة أو الدليل |
| الحمل الجانبي | أبعده عن القضيب باستخدام توجيه خارجي | افحص دليل العربة المختار أو أضف توجيها خارجيا |
| حمولة بإزاحة | تحمل وصلة القضيب والدليل الخارجي | تنشئ قوى وعزوما على العربة |
| المحاذاة | يجب ألا يتعثر القضيب والمحمل والأداة والدليل | يجب أن يبقى الجسم والعربة والدليل والأداة متوازية |
بعض الأسطوانات بلا قضيب مقترنة مغناطيسيا؛ وبعضها مشقوق ومقترن ميكانيكيا، مع دليل مدمج أو بدونه. تشرح مقالة أنواع الأسطوانات بلا قضيب المغناطيسية والمفصلية ميكانيكيا والكبلية والموجهة اختلافات البناء.
بالنسبة إلى منزلق بلا قضيب موجه، اختبر كل القوى والعزوم المتزامنة باستخدام نظام الإحداثيات في الكتالوج المختار. يتطلب دليل Festo DGC أن يبقى المجموع المعياري لـ Fy وFz وMx وMy وMz عند 1 أو أقل، مع إدراج الأحمال الديناميكية أثناء التباطؤ. ينتمي فحص عزم دليل الأسطوانة بلا قضيب ومسار الحمل الكامل إلى خطوة تحديد المقاس المخصصة.
لا تقارن قيمة رجوع P1F البالغة 990 N مع القيمة الفعالة لـ OSP-P البالغة 1000 N كما لو أنهما المقياس نفسه. الأولى قيمة نظرية اتجاهية لأسطوانة بقضيب؛ والثانية إدراج Parker للقوة الفعالة لتلك السلسلة بلا قضيب. تحتاج القوة النهائية القابلة للاستخدام إلى الاتجاه الفعلي، والضغط الديناميكي، والاحتكاك، واحتياطي التسارع، وطريقة المصنع.
متى يحدد انبعاج قضيب المكبس الحد؟
افحص انبعاج قضيب المكبس قبل قبول أسطوانة قياسية طويلة الشوط في الضغط. يحد مثال Parker P1F أسطوانة بقطر 50 mm وقضيب 20 mm تحمل 0.5 kN عند 6 bar إلى شوط 1450 mm عندما يطبق معامل أمان انبعاج أربعة أضعاف؛ وتعتمد الحدود الفعلية على التركيب وبيانات المصنع.
علاقة Euler للعمود المثالي هي Pcr = π²EI/(KL)². وللقضيب الدائري المصمت، I = πd⁴/64. تشرح المعادلة حساسيتين قويتين: يدخل القطر بالقوة الرابعة، بينما يدخل الطول غير المدعوم الفعال مربعا في المقام. إنها أداة شرح، وليست بديلا عن مخطط الانبعاج الخاص بصانع الأسطوانة.
يستخدم مخطط الخط قضيب فولاذ مصمت 20 mm، وE = 210,000 N/mm²، ونهايات مفصلية مع K = 1، وبدون معامل أمان. تتبع المعادلات مرجع MIT OpenCourseWare لانبعاج الأعمدة.
مضاعفة الطول غير المدعوم من 1000 إلى 2000 mm تخفض هذا الحمل الحرج المثالي من 16.278 kN إلى 4.070 kN، أي إلى ربع القيمة الأصلية. قلاوظ طرف القضيب الحقيقي، وخلوصات المحمل، وسوء المحاذاة، والصدمة، والحمل الجانبي، وظروف التركيب كلها تخفض الثقة في النتيجة المثالية. استخدم منحنى السماح وطريقة الأمان الخاصة بالمصنع المختار.
ما الذي يحدد السرعة الآمنة وطاقة نهاية الشوط؟
تحكم السرعة الآمنة الكتلة المتحركة، وطاقة نهاية الشوط، وسعة التخميد، وتدفق الصمام، وليس نوع المشغل وحده. تصنف SMC MY1B عند 100 إلى 1000 mm/s في نطاقها الأساسي، وتسمح حتى 1500 mm/s فقط مع وحدات ضبط محددة، مع ضرورة التشغيل ضمن حد سعة الامتصاص المطبق.
الطاقة الحركية هي E = 1/2 mv²، لذلك فإن مضاعفة سرعة الطرف تضاعف الطاقة التي يجب أن يمتصها التخميد أو ممتص الصدمة أو الموقف أو التركيب أو الدليل أربع مرات. لا تكفي سرعة الشوط المتوسطة. تشير إرشادات اختيار Parker OSP-P إلى أن السرعة عند بداية التخميد تكون عادة أعلى بنحو 50% من المتوسط لتلك السلسلة، وتدعو إلى ممتصات صدمة إضافية عند تجاوز حد المخطط.
افحص التوقف بهذا الترتيب:
- احسب الكتلة المتحركة الإجمالية، بما في ذلك العربة أو أدوات جانب القضيب.
- حدد السرعة المقاسة أو المحاكاة عند دخول التخميد.
- افحص طاقة التخميد المسموح بها ونطاق الضبط للأسطوانة المختارة.
- أضف ممتصات صدمة خارجية أو خفض السرعة عندما يفشل حد الكتالوج.
- أكد تدفق الصمام، ومقاس الأنبوب، وتقييد العادم، والضغط الديناميكي، وحرارة الدورة.
- تحقق من تحمل الدليل والحمالات لقوى وعزوم التباطؤ.
تنطبق الطريقة نفسها على كلا البنيتين. تسرد بيانات Festo DSBC، مثلا، طاقة اصطدام نهاية موضع خاصة بالنموذج من 0.4 J عند قطر 32 mm إلى 3.3 J عند قطر 125 mm. لا تثبت هذه القيم أن القطر الأكبر يعالج توقفا عدوانيا، لأن الكتلة المتحركة تتغير أيضا. استخدم الدليل المخصص إلى طاقة تخميد نهاية الشوط وضبطها للإجراء المفصل.
التركيب والصيانة والسلامة
ينبغي مقارنة متطلبات التركيب والصيانة كمهام ومخاطر واحتياجات وصول، لا كفائز عام. تذكر CAGI أن معظم الأنظمة المصممة جيدا لا يتجاوز فيها فقد الضغط 10% من تفريغ الضاغط إلى نقطة الاستخدام، ويتطلب OSHA 29 CFR 1910.147 تفريغ الطاقة النيوماتيكية المخزنة أو تقييدها قبل بدء الخدمة.
| بند العمل | أسطوانة قياسية بقضيب | أسطوانة مشقوقة بلا قضيب |
|---|---|---|
| المحاذاة | حافظ على محورية القضيب ومحمل القضيب والأداة والدليل الخارجي | حافظ على توازي الجسم والعربة والدليل والدعامات والأداة |
| التوجيه | لا تستخدم القضيب كحامل حمل جانبي | أكد تصنيف الدليل المدمج أو ركب دليلا خارجيا |
| دعم الشوط الطويل | افحص انبعاج القضيب ودعم الدليل الخارجي | افحص تباعد دعم البثق والانحراف والاهتزاز |
| الفحص الروتيني | سطح القضيب، والماحة، وتسرب الختم، والمفاصل، والحمالات، والمفاتيح | الأشرطة، والماحات، والعربة، والدليل، والحمالات، والدعامات، والمفاتيح |
| التحكم في التلوث | احم القضيب المكشوف والأختام | احم الشق، والأشرطة، والعربة، والدليل كما يتطلب النموذج |
| وصول الاستبدال | اترك مساحة لسحب أجزاء جانب القضيب أو الأسطوانة | اترك مساحة لإزالة العربة أو الأشرطة أو الأختام أو أجزاء الدليل |
لا يوجد تصميم أسهل صيانة دائما. تتضمن تعليمات تشغيل Parker OSP-P مهام الشريط والماحة والختم والعربة، إضافة إلى نقطة خدمة خاصة بالنموذج عند 8000 km. ويضيف دليل الأسطوانة القياسية فحوص سطح القضيب، والمفصل، والمحاذاة، والتسرب، والمرشح. ابن خطة الموقع من الدليل المختار، والبيئة، وعدد الدورات، ونتائج الفحص، وقائمة الصيانة الوقائية للأسطوانة بلا قضيب.
احم العربة أو القضيب، والحمل المثبت، والمواقف النهائية، وكل نقطة قرص أو سحق عبر كامل الحيز الممسوح. يحدد OSHA 29 CFR 1910.212 واجبات حراسة الماكينات في أماكن العمل الأمريكية. ويوفر ISO 4414 إرشادات أوسع لسلامة النظام النيوماتيكي عبر التصميم والتركيب والتشغيل والصيانة. طبق قانون الماكينات والمعايير المطلوبة في موقع التركيب.
قبل الخدمة، اعزل كل مصدر طاقة، وفرغ الهواء المحبوس، وقيد أحمال الجاذبية، وتحقق من حالة الطاقة الصفرية. إغلاق صمام التغذية وحده قد يترك ضغطا في الأسطوانة أو الأنبوب أو المجمع. استخدم الضغط التدريجي البطيء أثناء التشغيل الأولي وأكد أن التخميد، ومتحكمات السرعة، والحواجز، والحساسات، والمواقف تعمل قبل إطلاق الإنتاج.
ورقة عمل اختيار نقل طويل الشوط
استخدم ورقة عمل تحول الواجب إلى مدخلات كتالوج قابلة للفحص قبل طلب عروض الأسعار. توصي Parker بمعامل أمان انبعاج بين 3.5 و5 لطريقة اختيار P1F، بينما يضع دليل NIST للمعدات الشراء ضمن خمس مراحل: التمويل، والتركيب، والاستخدام، والصيانة، والتخلص. سجل الافتراضات منفصلة عن الحدود المؤكدة من المورد.
| البوابة | إدخال ورقة العمل | شرط النجاح | الدليل المطلوب الاحتفاظ به |
|---|---|---|---|
| 1. الواجب نفسه | الشوط، والكتلة، ومركز الحمل، والاتجاه، ومنحنى الحركة، والضغط الديناميكي | يستخدم المفهومان مدخلات متطابقة | ورقة واجب معتمدة |
| 2. الحيز | الجسم المكون، والبروز، والعربة، والحمالات، والأنابيب، والحساسات، والحواجز، وخلوص الخدمة | تركب المجموعة في كل موضع | رسم أبعاد أو تراكب CAD |
| 3. القوة | قوة التمدد والرجوع عند أدنى ضغط ديناميكي | تتوفر القوة المطلوبة مع الاحتياطي المعلن | حساب وأثر ضغط |
| 4A. مسار القضيب | قطر القضيب، وطول الضغط غير المدعوم، ومعامل التركيب، والدليل | تنجح حدود الانبعاج والحمل الجانبي | مخطط انبعاج المصنع |
| 4B. مسار بلا قضيب | قوى العربة، وإزاحات الحمل، والعزوم المركبة، وتباعد الدعم | ينجح كل حد دليل ساكن وديناميكي | حساب حمل المصنع |
تابع ببوابات الحركة والسلامة ودورة الحياة والتجارة:
| البوابة | إدخال ورقة العمل | شرط النجاح | الدليل المطلوب الاحتفاظ به |
|---|---|---|---|
| 5. التوقف | الكتلة المتحركة الإجمالية، وسرعة دخول التخميد، والطاقة، والموقف الخارجي | يبقى التخميد أو ممتص الصدمة ضمن التصنيف | حساب الطاقة |
| 6. مسار الهواء | تدفق الصمام، والقطر الداخلي وطول الأنبوب، والوصلات، والعادم، والواجب | يبقى الضغط والسرعة مستقرين أثناء الحركة | مخطط نيوماتيكي وأثر مقاس |
| 7. السلامة | الحماية، والقفل، وتقييد الجاذبية، والعادم الآمن، وإعادة التشغيل | تلبي ضوابط المخاطر متطلبات الموقع | تقييم مخاطر وتحقق |
| 8. دورة الحياة | الوصول، وقطع الغيار، والتنظيف، والفحوص، والتدريب، وزمن الاستبدال | خطة الصيانة عملية | دليل، وقائمة قطع، وخطة خدمة |
| 9. التجارة | العتاد المكون، والتكامل، والتركيب، والتوقف، والتخلص | تملك عروض الأسعار النطاق نفسه | مصفوفة عروض الموردين |
من تحليلنا، المشغل المفضل هو الذي يترك أقل عدد من الافتراضات الهندسية غير المحسومة، لا صاحب أقصر قائمة ميزات. علّم كل صف بـ pass أو recheck أو supplier confirmation required. لا يكون سعر المكوّن المنخفض قابلا للمقارنة عندما يفتقد أحد العروض التوجيه، أو ممتصات الصدمة، أو الحواجز، أو الدعامات، أو التشغيل الأولي، أو إمكانية الاستبدال.
استخدم معادلة تكلفة خاصة بالموقع:
Total installed cost = configured actuator + guide and load hardware + controls and air hardware + guarding and safety hardware + structure and mounting + installation and commissioning
ثم أضف استهلاك الهواء المقاس، والتسرب، وعمل الفحص، وقطع الخدمة، والتوقف المتوقع، ومدة توريد القطع الاحتياطية، والتخلص. يوصي مرجع DOE لأنظمة الهواء المضغوط بوضع خط أساس للضغط والتدفق والقدرة والواجب والتسربات، ودعم الوفورات المتوقعة بالحسابات وعروض الموردين. لا تستخدم علاوة شراء أو فترة استرداد عامة.
لمراجعة المورد، قارن عائلة منتجات الأسطوانة القياسية وعائلة منتجات الأسطوانة بلا قضيب فقط بعد تثبيت مدخلات ورقة العمل. أرسل الرسم وورقة الواجب نفسيهما مع كلا الطلبين.
ماذا يسأل المهندسون عن الأسطوانات بلا قضيب مقابل القياسية؟
أجب عن الأسئلة الخاصة بالنموذج حول القوة، والحمل الجانبي، والتوجيه، والتركيب، والسرعة، والتخميد، وإمكانية الخدمة. تغطي أبعاد الأسطوانات القياسية ISO 15552 أقطارا من 32 إلى 320 mm عند ضغوط مقننة حتى 1000 kPa، بينما يصل عرض شوط Parker OSP-P إلى 6000 mm؛ تصف هذه النطاقات قيود تصميم مختلفة، لا فائزا عاما.
هل الأسطوانات بلا قضيب أكثر إحكاما دائما من الأسطوانات القياسية؟
تحتاج الأسطوانة بلا قضيب عادة إلى مساحة محورية أقل لأن قضيب المكبس لا يخرج خارج الأنبوب. لكن الحيز النهائي للماكينة ما زال يعتمد على سماحات الأطراف، وعتاد التركيب، وخلوص العربة، والحساسات، والأنابيب، والحماية، وإمكانية الوصول للخدمة.
هل ينتج القطر نفسه القوة نفسها في الأسطوانات بلا قضيب والقياسية؟
قد تكون قوة التمدد النظرية متقاربة عند القطر والضغط نفسيهما. لكن القوة القابلة للاستخدام تختلف بسبب احتكاك الأختام، وفقد الضغط، واتجاه التشغيل، وهامش الأمان. كما أن الأسطوانة القياسية ذات القضيب الواحد تعطي قوة رجوع أقل لأن القضيب يقلل مساحة المكبس الفعالة.
متى تكون الأسطوانة النيوماتيكية القياسية خيارا أفضل؟
تكون الأسطوانة القياسية مناسبة غالبا للأشواط القصيرة أو المتوسطة، وحركة الدفع والسحب البسيطة، والأحمال الموجهة خارجيا، وترتيبات التركيب المألوفة، والمصانع التي تفضل قطع الغيار الشائعة. أكد أن انبعاج قضيب المكبس والحمل الجانبي والطول المركب لا تزال مقبولة.
متى ينبغي للمهندس اختيار أسطوانة بلا قضيب؟
تكون الأسطوانة بلا قضيب مرشحا قويا لنقل طويل الشوط عندما تكون المساحة المحورية محدودة وتكون العربة المتحركة مفيدة. يجب أن يتحقق الاختيار أيضا من سعة الدليل، والعزوم المركبة، وطاقة التوقف، والسرعة، والتخميد، وحماية التلوث، وإمكانية الصيانة.
ما المعلومات التي يجب أن يتضمنها RFQ لأسطوانة بلا قضيب أو قياسية؟
اذكر الشوط المطلوب، والكتلة المتحركة، والاتجاه، والضغط المتاح، والسرعة المستهدفة، ومعدل الدورة، وترتيب التركيب، وإزاحة الحمل، والتوجيه الخارجي، والتخميد المطلوب، والبيئة، وتفضيلات المنافذ والحساسات، والحيز المتاح في الماكينة، ومتطلبات السلامة المطبقة.
الخلاصة: قرر حسب الحيز ومسار الحمل
قرر حسب الحيز المركب، ومسار الحمل المدعوم، وهامش الانبعاج، وطاقة التوقف، وإمكانية الخدمة، ثم تحقق من الاختيار أمام بيانات المصنع المختار. ينتج مثالا Parker بقطر 50 mm قوة تمدد نظرية 1178 N عند 6 bar، لكن فحوص الرجوع والتوجيه والعزم والحيز تبقى مختلفة. الدفع المتساوي لا يعني أن التصميمين قابلان للتبادل.
تفوز الأسطوانة بلا قضيب عندما يحل تخطيطها الأقصر على محور الشوط قيدا حقيقيا في الماكينة وتنجح فحوص العربة والدعم ومسار الهواء والتوقف. وتفوز الأسطوانة القياسية عندما يناسب بروز القضيب وتنجح فحوص الانبعاج والتوجيه والتوقف والوصول بتكلفة دورة حياة مركبة أقل. أبق كلا الاستنتاجين مشروطا بالنموذج المختار والواجب المقاس.
أرسل إلى الموردين حزمة RFQ واحدة تحتوي على جدول الواجب، ورسم التخطيط، ورسم مركز الحمل، والضغط الديناميكي، ومنحنى الحركة، وطريقة التوقف، والبيئة، ومتطلبات السلامة، وقيود الوصول للخدمة. تحول هذه الحزمة مقارنة مكوّن عامة إلى قرار أتمتة مصانع قابل للدفاع عنه.
ملاحظات المصادر
تم الرجوع إلى كل مصادر الويب أدناه في 2026-07-10. تبقى قيم الكتالوج خاصة بالنموذج؛ تحقق من رقم الجزء المكون والمراجعة الحالية قبل الشراء.
- ISO 15552:2018, Pneumatic fluid power cylinders with detachable mountings. استخدم لنطاق القطر 32 إلى 320 mm ونطاق الضغط المقنن 1000 kPa. تضع ISO الإصدار كحالي بعد مراجعة التأكيد في 2025.
- Parker OSP-P Pneumatic Rodless Cylinders and Linear Guides, Catalog 0980. استخدم للأشواط، والضغط الأقصى 8 bar، وعلاقة طول الجسم، والقوة النظرية والفعالة، وفحوص الحمل، وإرشاد التخميد، والدعامات، وحدود التشغيل.
- Parker Pneumatic Cylinders ISO 15552, P1F technical catalogue. استخدم لمقارنة قوة 50 mm، ومثال الانبعاج، وإرشاد معامل أمان الانبعاج 3.5 إلى 5.
- Festo Linear drives DGC، 2026-05. استخدم للبناء بلا قضيب المقترن ميكانيكيا، ومجموعات الأحمال الخاصة بالنموذج، وفحوص العزم الديناميكي.
- Festo Standards-based cylinders DSBC, to ISO 15552، 2026-04. استخدم لبناء الأسطوانة ذات القضيب وأمثلة طاقة اصطدام نهاية الموضع الخاصة بالنموذج.
- Festo General operating conditions. استخدم لعلاقة قوة الضغط والمساحة والحاجة إلى خصم الاحتكاك.
- SMC MY1B mechanically jointed rodless cylinder catalog. استخدم لضغط التشغيل، وشروط سرعة المكبس، واختيار الحمل، والتخميد، وحدود سعة الامتصاص.
- MIT OpenCourseWare, Elastic Buckling of Long Slender Columns. استخدم لمعادلة الحمل الحرج لـ Euler وعزم المساحة الثاني للمقطع الدائري المصمت.
- CAGI Pressure Drop Technical Brief. استخدم لمعيار فقد الضغط 10% المذكور لمعظم الأنظمة المصممة جيدا.
- Parker OSP-P Operating Instructions. استخدم للتشغيل الأولي، والحماية، وتفريغ الضغط، ومهام الخدمة، ونقطة الخدمة الخاصة بالنموذج عند 8000 km.
- OSHA 29 CFR 1910.147 وOSHA 29 CFR 1910.212. استخدما لمتطلبات التحكم في الطاقة المخزنة وحراسة الماكينات في الولايات المتحدة.
- ISO 4414:2010. استخدم لسلامة النظام النيوماتيكي عبر التصميم والتركيب والتشغيل والصيانة.
- NIST, Manufacturers: Pre-Purchase Guide for Equipment، 2020-09-09. استخدم لمراحل شراء دورة الحياة وأسئلة تكلفة التكامل.
- DOE, Improving Compressed Air System Performance: A Sourcebook for Industry, third edition. استخدم لخطوط الأساس المقاسة، وتحليل الأنظمة، وتقديرات الوفورات المدعومة بالأدلة.
- AVENTICS, Rodless cylinders – RTC series، تم تحميله في 2017-11-10. استخدم كعرض عام مدمج لبنية المنتج؛ المدة 3 دقائق و1 ثانية.
