如何確保 ISO 15552 氣缸與現有供應商互換
ISO 15552 氣缸互換性不只是兩份資料表上看到相同缸徑與行程。只有在標準化安裝包絡、所選接口與活塞桿端、感測與緩衝組態、應用性能，以及首件測試結果都符合已安裝需求後，才能核准替換。

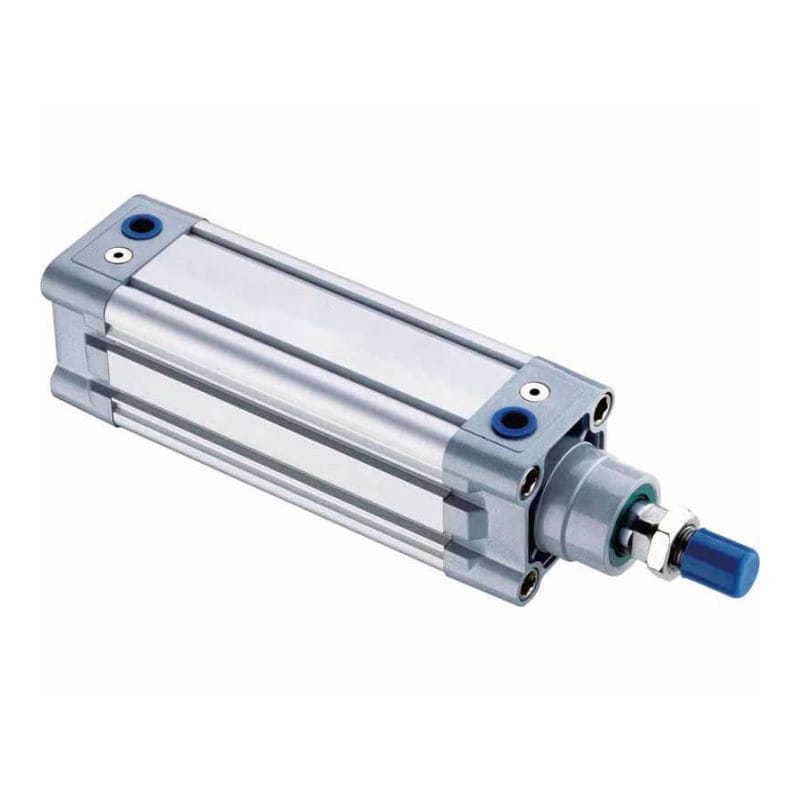

ISO 15552:2018 涵蓋 32 到 320 mm 缸徑、最高額定壓力 1,000 kPa 或 10 bar 的可拆式安裝氣缸。它標準化互換性需要的基本、安裝與附件尺寸，但不會讓每個型錄選項在功能上完全相同（ISO 15552:2018，2025 確認）。
在宣告 ISO 15552 氣缸可互換之前，應使用最新 ISO 頁面、選項專屬製造商資料，以及兩家供應商的型錄比較。沒有來源的公差、尺寸表、百分比或成本故事，不應主導替換決策。
重點摘要
- ISO 15552 把 32-320 mm、10 bar 作為尺寸接口範圍（ISO 15552）。
- 比較精確供應商組態，而不只是缸徑與行程。
- fit、氣動接口、功能工況與首件結果要分開核准。
- 把已接受圖面、料號、測試記錄與 golden sample 納入變更控制。
最安全的交叉參考是接口所有權矩陣。把每個要求標示為由 ISO 15552、供應商組態圖面或機台驗收測試控制，能防止 ISO 標籤被用來證明尺寸標準從未承諾的功能。
簡短答案：核准四個層級，不是只核准一個標籤
ISO 15552 定義 32-320 mm 尺寸系列，而 ISO 10099 為雙作用單活塞桿氣缸提供最終檢查與驗收標準（ISO 15552:2018；ISO 10099:2001，2023 確認）。請把它們作為兩層不同證據：標準化 fit 與受測功能。
| 核准層級 | 問題 | 最低證據 | 放行條件 |
|---|---|---|---|
| 1. 尺寸 fit | 氣缸與可拆式安裝件能否裝上機台？ | ISO 家族、供應商圖面、CAD 疊合、量測首件 | 所有圖面受控接口匹配 |
| 2. 組態接口 | 既有接頭、活塞桿附件、感測器與附件能否連接？ | 完整料號解碼與選項專屬資料表 | 每個已安裝接口都已覆蓋 |
| 3. 功能等效 | 能否在真實應用中交付所需運動？ | 力、速度、緩衝、泄漏、環境與工況資料 | 應用限制與測試標準通過 |
| 4. 驗證放行 | 採購能否重訂同一核准組態？ | 首件報告、機台試驗、版次記錄、golden sample | 精確組態被凍結並納入變更控制 |
這個程序比全廠氣缸標準化更窄，專門用於一個已安裝位置與一個擬替換跨供應商零件。尺寸互換性是透過標準化與圖面受控機械接口安裝擬替換氣缸的能力；功能等效是該精確組態滿足機台力、時間、緩衝、感測、環境與安全驗收標準的能力。
ISO 15552 實際標準化什麼？
官方標題說明 ISO 15552 涵蓋額定最高 1,000 kPa 或 10 bar、32-320 mm 缸徑可拆式安裝氣缸的基本、安裝與附件尺寸（ISO 15552:2018）。因此它的互換性承諾是有範圍的尺寸承諾，不是所有行為相同的籠統保證。
標準適用於單活塞桿與雙活塞桿氣缸，可帶或不帶磁性感測器配置。它是氣缸包絡與指定可拆式安裝接口的正確參考，但不會替你選擇密封系統、緩衝方式、活塞磁環、桿端選項、接口配置、溫度範圍、耐腐蝕處理或感測器。
有用的採購語句是：「氣缸基本與可拆式安裝接口應符合 ISO 15552:2018；所有組態接口與性能要求應符合核准規格。」像「ISO cylinder, 50 x 200」這種模糊寫法留下太多未解決事項。
不要從經銷商表格複製沒有來源的公差值。ISO 產品頁不公開受控尺寸表，標準本身也受版權保護。取得適用標準後，再把其具名尺寸與目前選項專屬供應商圖面比較。
跨供應商圖面中哪些尺寸必須匹配？
ISO 15552 包含 32 到 320 mm 共 11 個名義缸徑，但替換決策也取決於行程、安裝長度、安裝型式與附件接口（ISO 15552:2018）。在量測樣品前，先在相同缸徑、行程、安裝代碼與活塞桿配置下比較完整組態圖面。
使用透明 CAD 疊合或受控比較表。至少檢查安裝孔型、螺紋、沉孔、定位特徵、氣缸中心線相對安裝面的關係、縮回與伸出總長、活塞桿直徑與螺紋、前後附件接口、接口螺紋與位置、感測器槽或支架位置，以及緩衝調整空間。不要發明「所有安裝孔在 0.2 mm 內」之類通用公差；通過限制應來自 ISO 表、核准機台圖、供應商受控圖或合理裝配要求。
| 特性 | 要求所有者 | 比較證據 | 首件檢查 |
|---|---|---|---|
| 標準安裝包絡 | ISO 15552 | 標準加組態圖面 | 量測關鍵尺寸 |
| 行程與安裝長度 | 機台規格 | 既有與擬替換圖面 | 縮回與伸出量測 |
| 活塞桿端連接 | 供應商組態與機台 | 料號、螺紋標註、對接硬體 | 螺紋規或已驗證對接件 |
| 接口 | 供應商組態與現場標準 | 接口標註、密封規格、接頭 | 正確量規與無泄漏組裝 |
| 感測與緩衝空間 | 機台布局 | CAD 疊合與選項圖面 | 實體接近與調整測試 |
若已安裝氣缸不是 ISO 15552，請不要強行套用此流程。小缸徑圓形氣缸應使用 ISO 6432 替換流程及其尺寸範圍。
接口、活塞桿端、感測器與緩衝是否可互換？
兩個現行 50 mm ISO 15552 家族說明問題：SMC CP96 型錄與 Festo DSBC 資料都列出 G1/4 接口與 M16 x 1.5 公牙活塞桿螺紋，但其可用行程與緩衝組態不同（SMC CP96 catalog；Festo DSBC data）。
| 接口 | 為什麼 ISO 標籤不足 | 必須匹配什麼 |
|---|---|---|
| 壓力接口 | 氣缸家族可能有區域或組態接口差異 | 螺紋標示、尺寸、密封、方向、接頭空間 |
| 活塞桿端 | 可能有公牙與母牙版本 | 螺紋、性別、有效咬合、鎖緊螺帽、對接附件 |
| 位置感測 | 磁環與感測配置可能是選配 | 磁環存在、感測器類型、電壓、輸出、接頭、安裝位置 |
| 緩衝 | 彈性、自調與手動可調設計行為不同 | 緩衝型式、調整空間、移動質量、速度、殘餘撞擊 |
| 材料與密封 | 型錄家族含溫度與耐腐蝕變體 | 密封材料、潤滑劑、活塞桿與緊固件材料、溫度範圍 |
ISO 228-1 定義壓力密封不由螺紋本身形成的平行管螺紋（ISO 228-1:2000，2022 確認）。ISO 1179-1 涵蓋使用 ISO 228-1 螺紋並具有指定密封安排的接口（ISO 1179-1:2013）。它們都不能證明每支 ISO 15552 氣缸使用一種通用接口組態。
如何證明功能等效？
SMC 對 CP96 列出 50-1,000 mm/s 活塞速度與 0.05-1.0 MPa 工作壓力，ISO 10099 則涵蓋雙作用單活塞桿氣缸的最終功能檢查（SMC CP96 catalog；ISO 10099:2001）。因此功能等效需要應用計算加測試計畫。
從工作點開始，而不是從銘牌最大值開始：記錄運動中氣缸端壓力，計算伸出與縮回理論力，加入摩擦、加速度、壓降、負載變動與安全要求的裕度，確認行程時間、流量、管路、閥與流量控制設定，並檢查移動質量、速度與殘餘能量是否符合緩衝資料。50 mm 缸徑、6 bar 下，損失前理論伸出力約 1,178 N；這只暴露假設，不證明可用力。可參考氣缸力公式指南與壓力與面積計算範例。
工具氣壓缸選型缸出力計算器在定義機台測試標準前，由缸徑、活塞桿直徑與工作壓力計算理論伸出與縮回力。出力 = 壓力 × 有效面積缸徑活塞桿直徑工作壓力摩擦預留開啟計算工具
機台測試應觀察全行程、負載行程時間、端部撞擊、緩衝調整範圍、感測器重複性、泄漏、卡滯，以及能源隔離後的安全行為。若任何驗收標準不可量測，訂購前先改寫。
哪些供應商文件才足夠？
ISO 15552 涵蓋 32 到 320 mm 共 11 個名義缸徑，而 ISO 9001 規範的是品質管理系統，不是產品專屬互換性（ISO 15552:2018；ISO 9001）。供應商證書不能取代選項受控圖面、性能資料、檢驗證據、追溯性與記錄化交叉參考。
對精確報價料號，應要求完整訂購代碼拆解、最新 2D 圖面與必要 3D CAD、接口/桿端/感測/緩衝/安裝/附件規格、壓力/溫度/介質/速度/緩衝限制、材料與密封資訊、ISO 15552 符合聲明、首件尺寸與功能檢驗結果、製造地、批次或序號追溯、圖面版次與變更通知條款。
| 文件 | 驗證問題 | 何時拒絕或澄清 |
|---|---|---|
| 組態圖面 | 是否代表精確訂購代碼與行程？ | 只是通用家族外形 |
| 料號解碼 | 每個尾碼是否可對應功能？ | 區域或選配代碼未說明 |
| 性能資料 | 是否涵蓋實際壓力、速度、負載與緩衝？ | 只顯示最大額定值 |
| 檢驗報告 | 量測結果是否連到提交樣品？ | 數值從名義圖面複製 |
| 變更協議 | 相關變更是否出貨前告知？ | 版次與工廠變更不受限制 |
首件應如何檢驗與測試？
ISO 10099 只有四頁，但為雙作用單活塞桿氣缸建立專門最終檢查與驗收範圍（ISO 10099:2001）。首件計畫應圍繞此功能意圖，再加入已安裝位置的關鍵尺寸、接口、環境與機台行為。
Gate 1：確認身份與文件
拍下銘牌、包裝標籤、料號與隨附附件，與採購單與供應商受控圖面比對，並記錄序號或批次。
Gate 2：檢查關鍵特性
只有在圖面比較識別關鍵項後才量測。記錄量測儀器、校正狀態、結果、要求來源與處置。接口與桿端應用螺紋規或已知對接硬體，而不是目視判斷。
Gate 3：執行台架功能檢查
在供應商標示範圍內使用乾淨壓縮空氣，檢查全行程、平順運轉、泄漏、緩衝反應、感測操作、調整空間與異音。樣品到達前先定義測試壓力、停留、循環、泄漏方法與通過標準。
Gate 4：在機台上驗證
以生產接頭、感測器、安裝件、防護與控制安裝樣品，在代表性低、正常與可信高負載條件下測試。記錄動態壓力、行程時間、端部撞擊、感測切換、對中與任何試車變更。美國工作場所安裝與維修時，應依適用能源控制程序控制危害能源；OSHA 29 CFR 1910.147 涵蓋維修維護期間的危害能源控制（OSHA 1910.147）。
Gate 5：凍結已接受組態
核准精確料號、圖面版次、附件清單、測試記錄與允許替代項。當替換風險合理時，標示並保存 golden sample；golden sample 只有在代表已接受組態時才有用，必須一起保存感測器、安裝、桿端附件、接頭假設與圖面版次。
供應商變更控制與 Golden Sample
SMC CP96 型錄把 32 到 100 mm 六種缸徑與眾多安裝、感測選項分開，說明一個 ISO 家族內可有許多組態（SMC CP96 catalog）。變更控制與監控頻率應根據組態風險、供應商表現、重要度與進料證據設定。
供應商協議應定義哪些變更需要事前通知，例如製造地、圖面版次、材料、密封配方、潤滑、磁環、感測器、加工流程、關鍵分包商、測試方法與標籤。不是每個變更都影響互換性，但關鍵核准件不能由供應商單方面判斷。
以風險為基礎控制進料：每批驗證料號、版次、數量與可見組態；依風險與表現抽測關鍵尺寸與功能；變更、偏差、客訴或不明漂移後增加檢驗；只有在證據支持且核准負責人同意時才降低檢驗；當變更可能影響 fit、運動、感測、緩衝或環境時，在機台上重新驗證。
ISO 15552 氣缸互換性常見問題
ISO 15552 於 2025 年確認仍有效，涵蓋 32-320 mm、10 bar 尺寸系列，但常見採購問題多在組態與驗收範圍之外（ISO 15552:2018）。下列回答分開說明標準確立的內容，以及供應商與機台驗證必須證明的內容。
所有 ISO 15552 氣缸都完全互換嗎？
不是。ISO 15552 建立其定義氣缸系列的基本、安裝與附件尺寸。完整替換仍取決於行程、接口、活塞桿端、磁環與感測器、緩衝、材料、密封、溫度、耐腐蝕性、性能與精確訂購組態。
ISO 15552 是否要求所有供應商使用同一種接口螺紋？
不要假設如此。必須在組態圖面上確認精確接口標示、尺寸、位置、密封方式與選項代碼。ISO 228-1 定義平行管螺紋，ISO 1179-1 定義相關接口與密封安排；這些獨立標準不能取代零件專屬檢查。
供應商的 ISO 9001 證書能證明氣缸互換性嗎？
不能。ISO 9001 關注供應商品質管理系統。產品互換性需要選項專屬圖面、完整訂購代碼、性能與材料資料、首件檢驗、功能測試，以及到已安裝機台要求的受控交叉參考。
每次進料都必須量測每一個尺寸嗎？
沒有通用規則。驗證時識別關鍵特性，首件完整檢查，再依應用風險、供應商表現、變更歷史與追溯性設定進料檢查。變更或故障後提高驗證，而不是依固定日曆間隔。
ISO 15552 替換件何時需要在機台上重新測試？
導入新供應商，或變更可能影響 fit、壓力接口、運動、緩衝、感測、材料相容性或安全行為時，都應重新測試。當實際機台反應是驗收要求的一部分時，文件審查不足。
結論：核准組態，而不是標籤
ISO 15552 標準化 32-320 mm、10 bar 尺寸平台，ISO 10099 則處理功能最終檢查與驗收（ISO 15552:2018；ISO 10099:2001）。可靠互換性來自把這些角色和組態證據、應用計算、首件檢驗、受控供應商變更結合。
放行決策應可審核：一份要求表、一份圖面比較、一個精確料號交叉參考、一份首件記錄，以及一位未來變更負責人。這組文件把「ISO compliant」從行銷語句變成實用的維護與採購控制。如需可用型式與安裝選項，請查看氣動產品範圍，或帶著既有料號、缸徑、行程、安裝、接口、感測器、應用壓力與目標循環時間聯絡工程團隊。
來源備註
- ISO 15552:2018，2025 確認。用於 32-320 mm 缸徑範圍、1,000 kPa 最高額定壓力、可拆式安裝範圍與尺寸目的。
- ISO 10099:2001，2023 確認。用於功能最終檢查與驗收範圍。
- ISO 228-1:2000，2022 確認。用於區分平行管螺紋幾何與完整氣缸接口規格。
- ISO 1179-1:2013。用於使用 ISO 228-1 螺紋的接口與密封情境。
- ISO 9001 quality management systems。用於區分品質系統認證與產品專屬互換性證據。
- SMC CP96 catalog。用於 50 mm G1/4 接口、M16 x 1.5 桿端螺紋、25 mm 最小標準行程、2,000 mm 最大行程、air-plus-bumper 緩衝與組態範例。
- Festo DSBC technical data，2026。用於 50 mm G1/4 接口、M16 x 1.5 桿端螺紋、1-2,800 mm 行程範圍與緩衝變體。
- OSHA 29 CFR 1910.147。用於美國維修維護時可能因意外通電、啟動或儲能釋放造成傷害的活動。
