如何降低直線氣缸應用中的側向負載問題
降低直線氣缸側向負載，應把導向與推力分開，量測負載中心偏移，依精確型錄檢查每個力與力矩，並在更換致動器前修正安裝對中。加大缸徑可以增加軸向力，但不會自動修正活塞桿軸承負載、滑座力矩、結構撓度或過度約束機構。
Festo 2026 DSBC 型錄說明為何通用側向負載額定值不安全：一個 32 mm 防旋轉範例在 150 mm 行程下允許 9.5 N，但允許值會隨行程與力臂改變（Festo DSBC catalog，2026，2026-07-10 查閱）。應把氣缸、導向、治具、安裝座與停止件視為同一條負載路徑。
重點摘要
- Festo 的 32 mm 範例允許 9.5 N，不是通用額定值。
- 外部導向承受橫向力與力矩；氣缸提供軸向推力。
- 重啟前，在縮回、中段與伸出位置，分別以空載與負載狀態檢查對中，再用生產質量與速度依組態導向與緩衝限制驗證減速。
對懸掛負載、安全關鍵軸或缺少重心資料的應用，指定硬體前應用圖面確認負載工況。側向負載問題通常是負載路徑問題。
工具氣壓缸選型缸出力計算器把可用軸向推力與拉力，和型號專屬側向負載、導向力矩及安裝限制分開檢查。出力 = 壓力 × 有效面積缸徑活塞桿直徑工作壓力摩擦預留開啟計算工具
直線氣缸中的側向負載是什麼？
側向負載是任何垂直於預期行程軸線的力；當力透過偏移作用時，其影響會放大。Festo 2026 DSBC 範例把 150 mm 行程與 84 mm 力臂配對，允許 9.5 N，證明力、行程與幾何必須一起檢查（Festo DSBC catalog，2026，2026-07-10 查閱）。
基本力矩關係很簡單：M = Fq x s。其中 M 是軸承、滑座、安裝結構與緊固件必須承受的彎矩或導向力矩；Fq 是橫向力；s 是支撐中心線到負載的垂直距離。工具板改版後重量相同，但重心離導向更遠，就可能讓原本穩定的軸開始單側磨耗密封。
我們分析 Festo 範例後發現，9.5 N x 84 mm 與 8 N x 100 mm 都接近同一個 800 Nmm 扭矩限制。這讓偏移變得可見：只降低橫向力不夠，若支架把作用線移得更遠，力矩仍會升高。

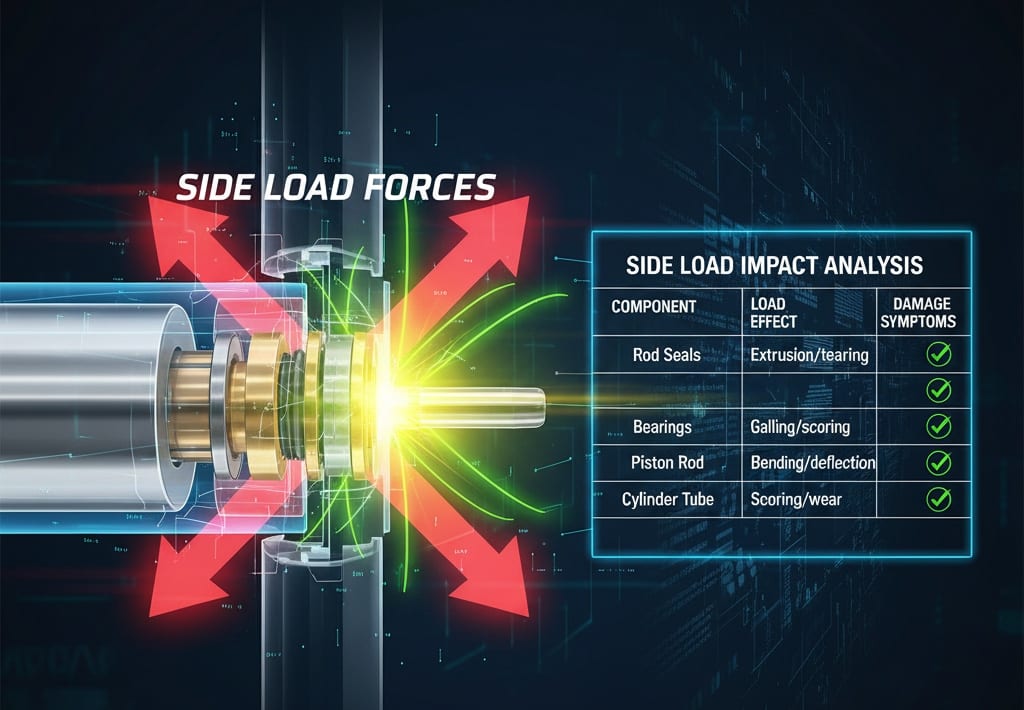

舊示意圖是定性說明。它指出受影響元件，但不提供通用側向負載額定值。
側向負載如何損傷活塞桿、軸承與密封？
側向負載先改變接觸壓力與對中，接著磨耗會出現在桿封、軸承、導向或缸筒。Parker 氣缸安全指南要求在兩個位置檢查對中：完全伸出與完全縮回，因為不良對中會造成過度桿封或缸孔磨耗（Parker Cylinder Safety Guide，2026-07-10 查閱）。
磨耗位置是線索，不是判決。漏油或漏氣的桿封可能已磨損，但若未修正對中，只更換密封只是重設倒數計時。粗糙運動可能來自歪斜外部導軌、彎曲支架、不等導向預壓、受污染軸承，或在負載下移動的氣缸安裝座。
| 症狀 | 要檢查的側向負載機制 | 維修前要收集的證據 |
|---|---|---|
| 密封磨耗集中在一側 | 活塞桿或滑座被推離中心 | 密封痕跡、桿面痕跡、負載方向 |
| 活塞桿或壓蓋刮傷 | 軸承接觸壓力過高 | 全伸與全縮表面痕跡 |
| 空載平順、負載卡滯 | 結構或導向在負載下撓曲 | 空載與負載指示器讀值 |
| 劇烈停止後新泄漏 | 動態力超過緩衝、導向或安裝容量 | 移動質量、速度、停止位置、緩衝設定 |
| 螺栓反覆位移 | 安裝座承受未設計的力矩 | 定位銷、鍵、螺栓扭矩、機架剛性 |
靜態與動態失效留下不同證據。停在原位時卡滯，通常指向幾何、預壓、重力負載或結構變形；只有加速或停止時卡滯，應量測速度、運動中壓力、負載偏移與緩衝行為，而不是再拍一張靜態照片。
如何診斷負載路徑？
診斷完整負載路徑，而不是一次只看一個元件。Festo 2026 DGC 型錄要求 5 個正規化項 Fy、Fz、Mx、My、Mz 同時作用時總和不超過 1，並提醒減速需要特別注意（Festo DGC catalog，2026，2026-07-10 查閱）。
使用組態型號自己的座標系，不要假設每家供應商都用相同軸向與正方向。
Fy/Fymax + Fz/Fzmax + Mx/Mxmax + My/Mymax + Mz/Mzmax <= 1畫出每個機械基準，標示重力、製程力、電纜拖曳、軟管反力、加速度與停止力；量測每個垂直偏移到所選軸承或滑座中心的距離；先算靜態力矩，再對加速與減速重複檢查；用精確型錄版次、組態導向、運動方向、行走速度與減速條件比較個別項與總和。負載路徑草圖常常比力計算更早找出問題。若圖面顯示氣缸桿承載治具重量，架構已經要求推力元件當線性軸承使用。
若要深入無桿滑座計算，請用無桿氣缸負載能力指南。它涵蓋 pitch、roll、yaw、停止能量與型號專屬組合負載檢查。
為什麼外部導向應承受橫向力？
外部導向是應承受橫向力的軸承系統，而氣缸提供中心線推力。SMC 現行 MGQ 導向氣缸系列列出從 12 到 100 mm 的 10 個缸徑，顯示抗橫向負載是一種明確產品架構，不是每支氣缸的通用特性（SMC Web Catalog，2026-07-10 查閱）。
導向，而不是密封，承擔這個反力。標準有桿氣缸搭配外部線性導軌時可以運作良好，只要導軌獨立支撐重量與力矩。活塞桿與導向治具之間的連接，應傳遞軸向力，而不是強迫兩套不完全同軸的軸承互相打架。
| 布局 | 推力產生位置 | 側向負載與力矩應流向哪裡 | 選型注意 |
|---|---|---|---|
| 標準有桿氣缸加導軌 | 活塞與活塞桿 | 外部導軌與滑座 | 全行程保持桿與導軌平行 |
| 緊湊導向氣缸 | 活塞 | 整合導桿或軸承 | 使用精確橫向負載與扭矩曲線 |

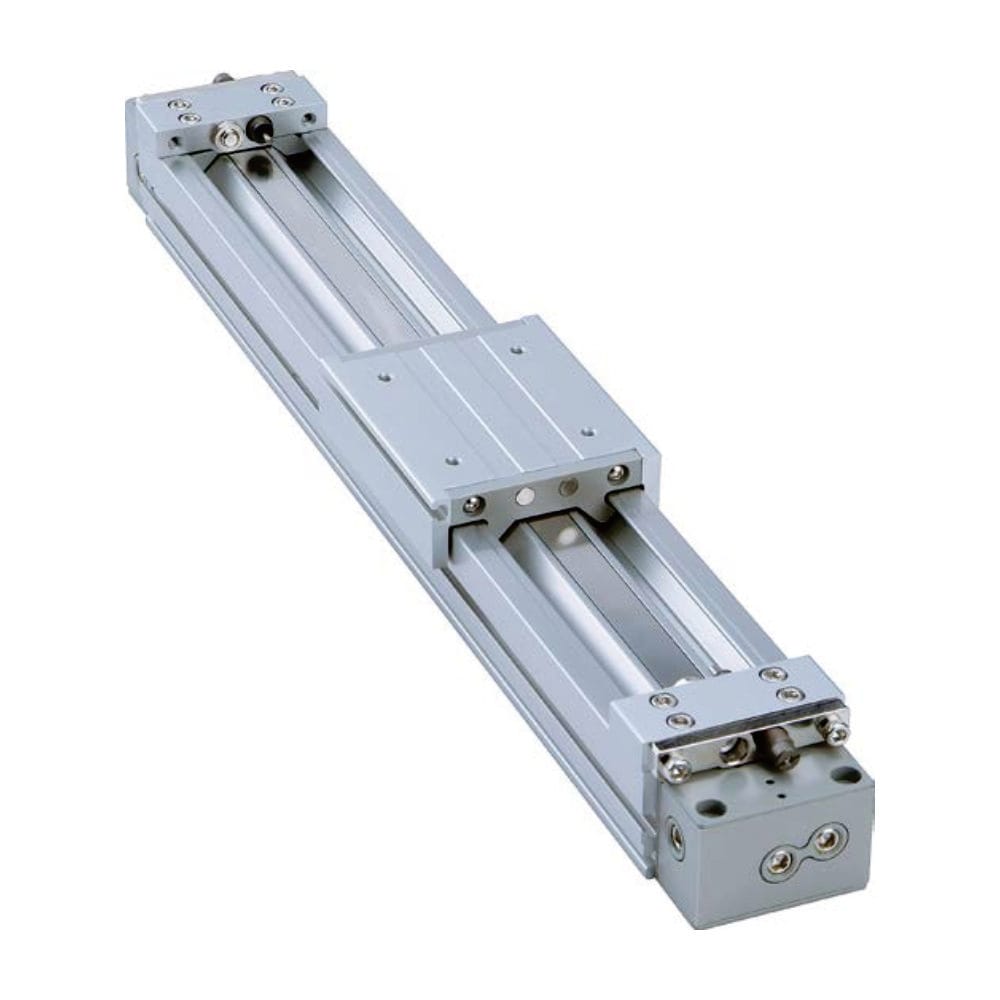

| 導向無桿氣缸 | 內部活塞與滑座耦合 | 整合滑座導向 | 檢查組合力、力矩、速度與停止能量 |
| 基礎無桿氣缸加外部導向 | 內部活塞與 carrier | 獨立導軌 | 使用容差連接以避免過度約束 |
當安裝長度與活塞桿屈曲也影響決策時，可看無桿與標準氣缸比較。磁性、開槽、鋼索與導向設計差異可參考無桿氣缸類型指南。
哪種安裝方式可以避免卡滯？
正確安裝方式要跟隨真實運動，並把主要力保持在氣缸中心線附近。Parker 把約 20 種標準單活塞桿安裝方式歸入 3 個力傳遞家族：中心線固定、樞軸、非中心線固定（Parker Catalog 0900P-6, Mounting Information，2026-07-10 查閱）。

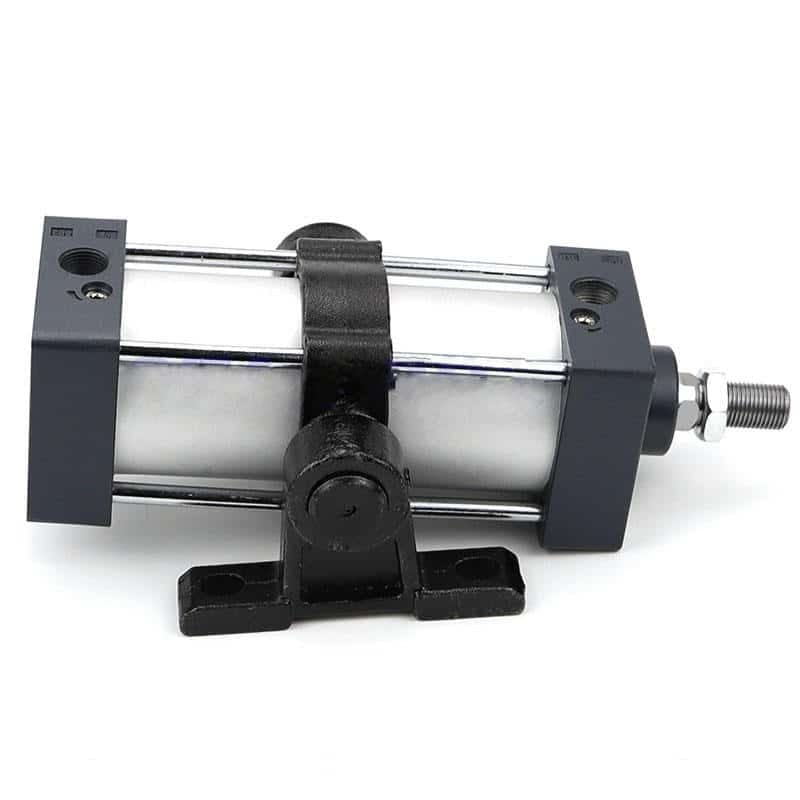

安裝五金無法拯救錯誤運動模型。當被驅動件真正直線運動時，用中心線固定安裝；當負載沿圓弧運動時，用樞軸安裝。Parker 說明 clevis 與 trunnion 安裝是為單一平面運動設計。若活塞桿行程在真平面兩側 3 度內，型錄建議使用球面軸承安裝；超過附件限制時，要重新審查接頭與軸承。法蘭方向也要配合推或拉主負載。
| 運動路徑 | 合適起點 | 常見側向負載錯誤 |
|---|---|---|
| 直線、中心線推或拉 | 固定中心線安裝 | 把本體偏心安在柔性板上 |
| 單平面圓弧 | Clevis 或 trunnion | 鎖死桿端，使其不能跟隨圓弧 |
| 小角度與徑向不對中 | 額定球面軸承或對中接頭 | 把附件當結構導向 |
| 多平面曲線運動 | 專門設計的多軸接頭 | 強迫單平面 clevis 承受複合運動 |
柔性接頭如何協助處理不對中？
自對中接頭是力傳遞附件，可避免小裝配誤差變成軸承負載；它不支撐負載。Festo 2026 DSBC 表格分開三個功能：FK 處理徑向與角度偏差，KSG 處理徑向偏差，活塞桿叉頭允許單平面擺動（Festo DSBC catalog，2026，2026-07-10 查閱）。
柔性必須有明確任務與額定行程。接頭可以吸收小偏移，不能把未支撐的 40 kg 治具變成可接受的活塞桿負載。若柔性接頭每個循環都到達行程端點，它已不再是補償，而是被機構當作停止件；此時應修正負載路徑、導向位置或安裝幾何。也要檢查過度約束：兩套平行導向若基準不同，即使各自計算通過，也可能卡滯。
重啟生產前的驗證
驗證修正時，不要讓人員或硬體直接暴露於全速運動。Parker OSP-P 指令要求無氣壓手動 2 次行程，然後以低速通過整個移動區域，再緩慢加壓並調整緩衝（Parker OSP-P Operating Instructions，2019，2026-07-10 查閱）。
在手進入機台前，隔離所有能源。OSHA 29 CFR 1910.147 涵蓋意外啟動或釋放儲存氣動、機械、電氣或其他能源可能傷害員工的維修工作（OSHA 1910.147，2026-07-10 查閱）。依機台已驗證能源控制程序與適用本地要求操作。
側向負載修正後，先鎖定能源、釋放儲壓、阻擋重力負載並驗證安全狀態；必要時斷開活塞桿或 carrier，手動移動導向與負載全行程；在無壓狀態下做 2 次允許的手動行程；重新連接負載時，不要用緊固件把任一部件拉到對中；在縮回、中段、伸出量測平行度與偏移；低速慢慢加壓，觀察碰撞、stick-slip、螺栓移動、間隙變化、軟管拉扯或導向撓曲；最後用生產負載與速度，依組態導向限制與停止能量資料驗證動態力矩。
關於移動質量、速度與末端能量的詳細關係，可使用氣缸緩衝指南。
側向負載改造 RFQ 應包含什麼？
改造 RFQ 需要幾何與運轉資料，而不只是缸徑與行程。ISO 15552 涵蓋 32 到 320 mm、最高額定 1,000 kPa 的互換安裝尺寸，但它不建立通用側向負載允許值（ISO 15552:2018，2025 確認，2026-07-10 查閱）。
送出一份標註圖面與一份運轉表，並標明哪些值是量測、計算、假設或從銘牌複製。
幾何與工況輸入
| RFQ 輸入 | 要記錄什麼 | 為什麼影響側向負載風險 |
|---|---|---|
| 氣缸身份 | 製造商、完整型號、缸徑、行程、活塞桿、安裝 | 把審查連到正確型錄 |
| 負載 | 質量、重心、支架圖 | 定義重力與力臂 |
| 運動 | 方向、行程時間、循環、停留、加速度 | 分開靜態與動態負載 |
| 壓力與流量 | 運動中壓力、閥、管徑、排氣控制 | 區分推力不足與機械卡滯 |
整合與證據輸入
| RFQ 輸入 | 要記錄什麼 | 為什麼影響側向負載風險 |
|---|---|---|
| 導向 | 導軌型號、滑座間距、預壓、潤滑 | 定義橫向力與力矩容量 |
| 連接 | 桿端接頭、clevis、球面軸承、coupler | 顯示柔性或約束從何進入 |
| 停止 | 緩衝型式、避震器、硬擋、停止位置 | 定義減速力與導向力矩 |
| 證據 | 磨耗照片、指示器讀值、失效零件歷史 | 檢查提案是否處理原因 |
軸向力與壓力面積基本原理可參考氣缸理論指南。請把該力計算和橫向力、導向力矩審查分開。
側向負載降低常見問題
沒有通用百分比。Festo 2026 DGC 型錄檢查 5 個同時作用的力與力矩項，正規化總和不得高於 1。回答應連到組態型號、導向、行程、方向、速度與減速條件，而不是全廠額定值（Festo DGC catalog，2026，2026-07-10 查閱）。
氣缸可以承受多少側向負載？
使用精確型號的橫向力、行程、力臂與安裝資料。Festo 2026 DSBC 型錄在 32 mm、150 mm 行程範例允許 9.5 N，但這不是通用額定值。偏移、導向選項、速度或方向改變，允許值也可能改變。
加大活塞桿能解決側向負載問題嗎？
不能單靠這一點。較大活塞桿可改善剛性或屈曲裕度，但不會對正歪斜導向，也不會移除偏移力矩。ISO 15552:2018涵蓋 32 到 320 mm 缸徑，但標準化的是尺寸，不是側向負載值。先修正負載路徑，再選定活塞桿與軸承。
自對中接頭可以取代外部導向嗎？
不能。Festo 2026 DSBC 型錄分開 FK、KSG 與活塞桿叉頭的功能。這些零件降低裝配應力；負載重量、pitch、roll、yaw 與製程力仍是導向負載，需要型號專屬計算。
什麼時候應選用導向氣缸？
當致動器必須在緊湊組件內承受明確橫向負載或扭矩，而且型錄限制涵蓋工況時。SMC 現行型錄列出 MGQ 導向氣缸 12 到 100 mm 共 10 個缸徑。同時檢查軸承型式、行程、方向、力矩、速度、停止能量與環境。
側向負載改造應如何測試？
先遵守機台能源控制程序。Parker OSP-P 指令要求無壓 2 次手動行程、低速全區域行走、緩慢加壓與緩衝調整。加入縮回、中段與伸出位置的負載對中讀值；若間隙、螺栓位置或指示器讀值異常改變，應停止。
