Mitigue una carga lateral en cilindro lineal separando el guiado del empuje, midiendo el offset del centro de carga, comparando toda fuerza y momento contra el catálogo exacto y corrigiendo la alineación de montaje antes de reemplazar el actuador. Un diámetro mayor puede añadir fuerza axial, pero no corrige automáticamente carga sobre cojinete de vástago, momento de carro, deflexión estructural ni un mecanismo sobrerrestricto.
El catálogo Festo DSBC 2026 muestra por qué las capacidades genéricas de carga lateral son inseguras: un ejemplo de 32 mm con antigiro protegido permite 9.5 N a carrera de 150 mm, pero el valor permitido cambia con carrera y brazo de palanca (catálogo Festo DSBC, 2026, consultado 2026-07-10). Trate cilindro, guía, utillaje, montaje y tope como una sola trayectoria de carga.
Puntos clave
- El ejemplo Festo de 32 mm permite 9.5 N; no es una capacidad universal.
- Las guías externas soportan fuerza lateral y momento; el cilindro suministra empuje axial.
- Antes de reiniciar, revise alineación sin carga y cargada en posiciones retraída, media y extendida; luego verifique desaceleración con masa y velocidad de producción contra límites configurados de guía y amortiguación.
Para cargas suspendidas, ejes críticos para seguridad o datos faltantes de centro de gravedad, confirme el caso de carga con planos antes de especificar hardware.
Los problemas de carga lateral suelen ser problemas de trayectoria de carga.
¿Qué es la carga lateral en un cilindro lineal?
Carga lateral es cualquier fuerza perpendicular al eje previsto de carrera, y su efecto crece cuando la fuerza actúa con un offset. El ejemplo Festo DSBC 2026 combina una carrera de 150 mm con un brazo de 84 mm y permite 9.5 N, demostrando que fuerza, carrera y geometría deben comprobarse juntas (catálogo Festo DSBC, 2026, consultado 2026-07-10).
La relación básica de momento es simple:
M = Fq x s
Mes el momento de flexión o de guía que deben resistir cojinete, carro, estructura de montaje y fijaciones.Fqes la fuerza transversal.ses la distancia perpendicular desde la línea central soportada hasta la carga.
Momento de carga es el efecto de giro creado cuando una fuerza transversal actúa con offset. Esa distancia se pasa por alto con facilidad. Una placa de utillaje puede conservar el mismo peso después de rediseñarse, pero crear un momento mayor porque su centro de gravedad se alejó de la guía. Si un eje antes estable empieza a desgastar un lado del sello de vástago, la geometría del nuevo soporte puede importar más que el diámetro del cilindro.
Al analizar los ejemplos Festo, encontramos que 9.5 N x 84 mm y 8 N x 100 mm se acercan al mismo límite de 800 Nmm. La comparación hace visible el offset: reducir fuerza transversal no basta cuando el soporte desplaza la línea de acción más lejos de la línea central soportada.

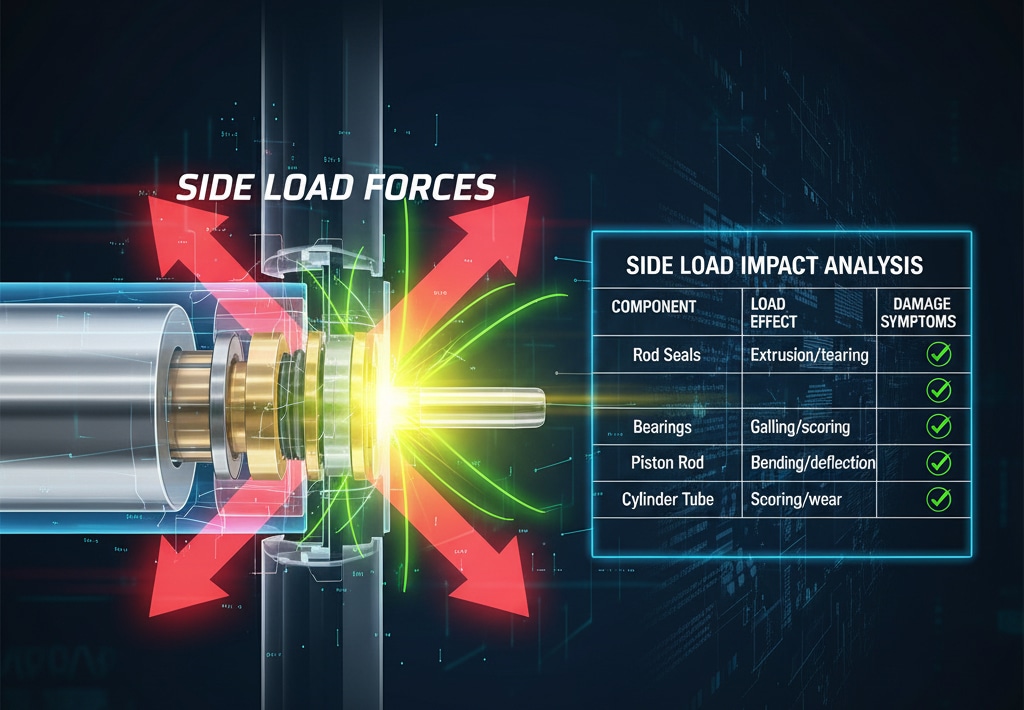

La ilustración heredada es cualitativa. Identifica componentes afectados, pero no proporciona una capacidad universal de carga lateral.
Cómo dañan las cargas laterales vástagos, cojinetes y sellos
La carga lateral primero cambia la presión de contacto y la alineación; después el desgaste aparece en prensaestopas, cojinete, guía o tubo. La guía de seguridad de Parker exige revisar la alineación en 2 posiciones, completamente extendida y completamente retraída, porque una mala alineación produce desgaste excesivo en prensaestopas o diámetro interno (Parker Cylinder Safety Guide, consultado 2026-07-10).
La ubicación del desgaste es una pista, no un veredicto.
El síntoma por sí solo no identifica la causa. Un sello de vástago con fuga puede estar gastado, pero cambiarlo sin corregir la alineación solo reinicia el reloj. Un movimiento áspero puede venir de un raíl externo torcido, un soporte doblado, precarga desigual, cojinetes contaminados o un montaje de cilindro que se mueve bajo carga.
| Síntoma | Mecanismo de carga lateral a revisar | Evidencia antes de reparar |
|---|---|---|
| Desgaste de sello concentrado en un lado | Vástago o carro se empuja fuera de centro | Patrón de sello, marcas en vástago, dirección de carga |
| Vástago o prensaestopas rayado | Presión de contacto del cojinete demasiado alta | Marcas a extensión y retracción completas |
| Suave sin carga, se agarrota cargado | Estructura o guía se deforma con la carga | Lecturas de comparador sin carga y cargadas |
| Parada brusca seguida de fuga nueva | Fuerza dinámica excede amortiguación, guía o montaje | Masa móvil, velocidad, posición de tope, ajuste de amortiguación |
| Movimiento repetido de tornillos | El montaje soporta un momento para el que no fue diseñado | Pasador, chaveta, par de tornillo, rigidez del bastidor |
Fallos estáticos y dinámicos dejan evidencia distinta. Un eje que se traba en reposo apunta a geometría, precarga, gravedad o distorsión estructural. Si solo se traba durante aceleración o frenado, mida velocidad, presión durante movimiento, offset de carga y amortiguación antes de tomar otra foto en reposo.
¿Cómo diagnosticar la trayectoria de carga?
Diagnostique la trayectoria completa, no un componente aislado. El catálogo Festo DGC 2026 requiere que 5 términos normalizados, Fy, Fz, Mx, My y Mz, sumen como máximo 1 cuando actúan juntos; también advierte que la desaceleración exige atención especial (catálogo Festo DGC, 2026, consultado 2026-07-10).
Use el sistema de coordenadas del modelo configurado. No asuma que todo proveedor define ejes y direcciones positivas igual.
Fy/Fymax + Fz/Fzmax + Mx/Mxmax + My/Mymax + Mz/Mzmax <= 1
- Dibuje cada datum mecánico.
- Marque gravedad, fuerza de proceso, arrastre de cables, reacción de mangueras, aceleración y fuerza de parada.
- Mida cada offset perpendicular hasta el centro del cojinete o carro seleccionado.
- Calcule momentos estáticos y repita para aceleración y desaceleración.
- Compare cada término individual y la suma combinada con la revisión exacta de catálogo, tipo de guía, dirección, velocidad y condición de desaceleración.
Un croquis de trayectoria de carga suele encontrar el problema antes que el cálculo de fuerza. Si el dibujo muestra que el vástago sostiene peso de utillaje, la arquitectura ya está pidiendo a un componente de empuje que trabaje como cojinete lineal. Pase esa reacción a una guía antes de aumentar el diámetro.
Una cifra de fuerza sin geometría no es una capacidad usable.
Para un cálculo más profundo de carro sin vástago, use la guía de capacidad de carga de cilindros sin vástago. Cubre pitch, roll, yaw, energía de tope y comprobaciones combinadas específicas de modelo sin convertir este retrofit en otra guía general de dimensionamiento.
¿Por qué la guía externa debe soportar la fuerza lateral?
Guía externa es el sistema de cojinetes que debe soportar la fuerza lateral mientras el cilindro suministra empuje por la línea central. La gama actual SMC MGQ integra guía en 10 diámetros listados de 12 a 100 mm, mostrando que la resistencia a carga lateral es una arquitectura de producto definida y no una característica genérica de todo cilindro (SMC Web Catalog, consultado 2026-07-10).
La guía, no el sello, posee esa reacción.
Un cilindro estándar con vástago puede funcionar bien con una guía lineal externa cuando la guía soporta peso y momento de forma independiente. La conexión entre vástago y utillaje guiado debe transmitir fuerza axial sin obligar a dos sistemas de cojinetes imperfectamente alineados a pelearse.
| Disposición | Dónde se genera empuje | Dónde deben ir carga lateral y momento | Cautela de selección |
|---|---|---|---|
| Cilindro con vástago más raíl | Pistón y vástago | Raíl externo y carro | Mantenga vástago y raíl paralelos en toda la carrera |
| Cilindro compacto guiado | Pistón | Guías o cojinetes integrados | Use curvas exactas de carga lateral y par |

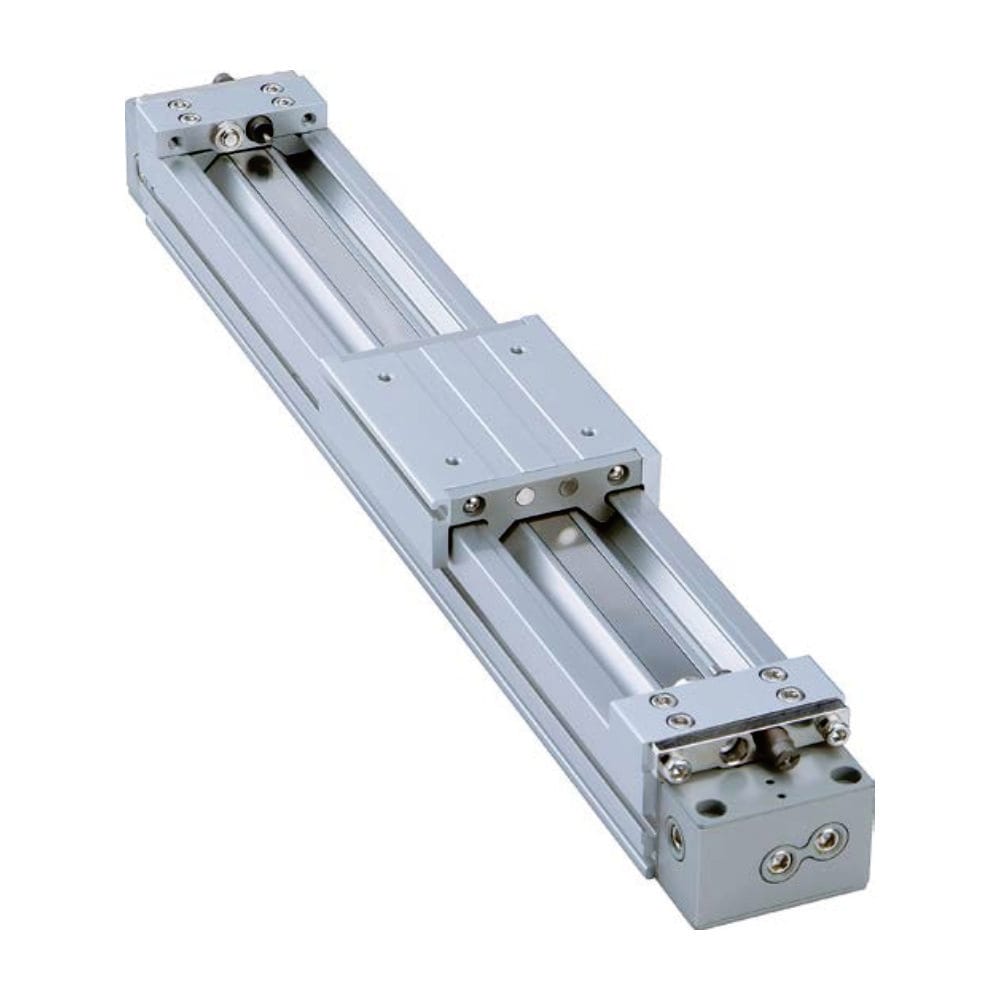

| Cilindro sin vástago guiado | Pistón interno y acoplamiento de carro | Guía integrada del carro | Revise fuerzas, momentos, velocidad y energía de tope combinados |
| Cilindro sin vástago básico más guía externa | Pistón interno y portador | Raíl separado | Use conexión tolerante para evitar sobrerrestricción |
La comparación entre cilindros sin vástago y estándar ayuda cuando longitud instalada y pandeo de vástago también importan. Para diferencias entre diseños magnéticos, ranurados, por cable y guiados, consulte la guía de tipos de cilindros sin vástago.
¿Qué estilo de montaje evita el agarrotamiento?
El montaje correcto sigue el movimiento real y mantiene la fuerza principal cerca de la línea central del cilindro. Parker agrupa unas 20 variantes estándar de montaje para cilindros de vástago simple en 3 familias de transferencia de fuerza: montajes fijos de línea central, pivotantes y fijos fuera de línea central (Parker Catalog 0900P-6, Mounting Information, consultado 2026-07-10).
El hardware de montaje no rescata un mecanismo con el modelo de movimiento equivocado.
Use un montaje fijo de línea central cuando el miembro accionado se mueva realmente en línea recta. Las bridas y orejetas de línea central mantienen empuje o tracción simétricos alrededor del eje. Cuerpos montados lateralmente necesitan un miembro rígido de máquina y el enclavamiento o doweling recomendado cuando un choque puede desplazar el montaje. Use un montaje pivotante cuando la carga siga un arco. Parker afirma que horquillas y muñones están previstos para movimiento en un plano. Su catálogo recomienda un montaje con rodamiento esférico cuando el recorrido del vástago permanece dentro de 3 grados a cada lado de ese plano real; fuera del límite del accesorio, revise de nuevo junta y cojinete. El montaje también debe coincidir con si la carga dominante es empuje o tracción, porque la orientación de la brida cambia tensiones. Finalmente, verifique que el bastidor soporte la misma reacción sin torcer el datum del cilindro.

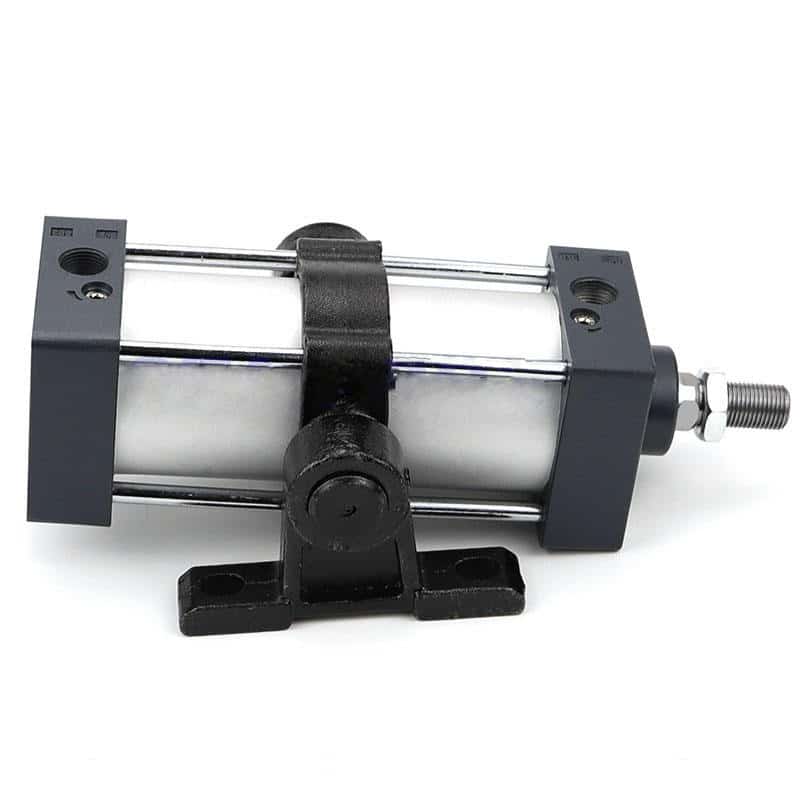

Parker también señala que los pasadores de muñón están diseñados para cortante, no flexión. Los apoyos deben ser rígidos, alineados y al menos tan largos como los pasadores. Una foto de trunnion no prueba una instalación segura; separación de apoyos, dirección de carga y plano real de pivote deciden si el montaje reduce o introduce carga lateral.
| Trayectoria de movimiento | Punto de partida apropiado | Error habitual de carga lateral |
|---|---|---|
| Empuje o tracción rectos de línea central | Montaje fijo de línea central | Montar el cuerpo descentrado en una placa flexible |
| Arco en un plano | Horquilla o muñón | Bloquear el extremo de vástago para que no siga el arco |
| Pequeño desajuste angular y radial | Rodamiento esférico o acoplamiento alineante nominal | Tratar el accesorio como guía estructural |
| Movimiento curvo en más de un plano | Junta multi-eje diseñada | Forzar una horquilla de un plano a movimiento compuesto |
¿Cómo ayudan los acoplamientos flexibles con la desalineación?
Un acoplamiento autoalineante es un accesorio de transferencia de fuerza que evita que pequeños errores de montaje se conviertan en cargas de cojinete; no soporta la carga útil. La tabla Festo DSBC 2026 separa 3 funciones: FK admite desviación radial y angular, KSG admite desviación radial y una horquilla permite giro en un plano (catálogo Festo DSBC, 2026, consultado 2026-07-10).
La flexibilidad necesita una tarea definida y recorrido nominal.
Elija el accesorio por movimiento permitido, capacidad de tracción o compresión, rosca, presión límite e instrucciones de instalación. La junta puede absorber un offset pequeño. No convierte un útil de 40 kg sin soporte en una carga aceptable para el vástago.
¿Qué ocurre si la junta flexible llega al final de su recorrido en cada ciclo? Eso ya no es compensación. El mecanismo usa el acoplamiento como tope, así que debe corregirse la trayectoria de carga, posición de guía o geometría de montaje. También revise sobrerrestricción. Dos guías paralelas con datums distintos pueden trabarse aunque cada guía pase su cálculo. Defina una guía primaria, proporcione cumplimiento controlado en la unión de fuerza y evite añadir un segundo localizador rígido sin análisis de tolerancias. Antes de liberar, mida la posición del acoplamiento en ambos extremos y a media carrera; la articulación nominal debe seguir disponible en ambas direcciones. Documente la posición centrada para que mantenimiento separe desgaste de junta de una nueva deriva de alineación.
Verificación antes de reiniciar producción
Verifique la reparación sin exponer personas ni hardware a movimiento de velocidad completa. Las instrucciones Parker OSP-P especifican 2 carreras manuales sin aire, luego toda la zona móvil a baja velocidad, seguidas por presurización lenta y ajuste de amortiguación (Parker OSP-P Operating Instructions, 2019, consultado 2026-07-10).
Antes de que las manos entren en la máquina, aísle cada fuente de energía. OSHA 29 CFR 1910.147 cubre servicio donde arranque inesperado o liberación de energía neumática, mecánica, eléctrica u otra energía almacenada podría lesionar a un empleado (OSHA 1910.147, consultado 2026-07-10). Siga el procedimiento validado de control de energía de la máquina y requisitos locales aplicables.
Analizamos la secuencia Parker como una prueba de trayectoria de carga, no como un atajo de arranque. Use esta secuencia después de corregir la carga lateral:
- Bloquee energía, libere presión almacenada, bloquee cargas por gravedad y verifique el estado seguro.
- Desconecte vástago o portador si hace falta y mueva guía y carga a mano por toda la carrera.
- Realice dos carreras manuales permitidas sin presión de aire.
- Reconecte la carga sin usar las fijaciones para tirar de componentes hacia alineación.
- Mida paralelismo y offset en posiciones retraída, media y extendida.
- Presurice lentamente y empiece a baja velocidad; observe toda la zona de movimiento por colisión, stick-slip, movimiento de tornillos, holgura cambiante, tirón de manguera o deflexión de guía.
- Ajuste amortiguación y verifique fuerza y momento dinámicos con carga y velocidad de producción usando límites configurados de guía, energía de tope y mediciones de aceptación.
Un ciclo suave vacío es solo la primera puerta.
Registre lecturas de comparador sin carga y cargadas en las mismas posiciones de carrera. La diferencia expone deflexión estructural que una comprobación estática puede ocultar. Si el eje está alineado vacío pero se mueve fuera de línea con carga, cambiar sellos o aumentar presión no corrige el bastidor.
Para la relación detallada entre masa móvil, velocidad y energía final, use la guía de amortiguación de cilindros neumáticos.
¿Qué debe incluir una RFQ de retrofit por carga lateral?
Una RFQ de retrofit necesita geometría y datos operativos, no solo diámetro y carrera. ISO 15552 cubre dimensiones de montaje intercambiables para diámetros de 32 a 320 mm a presión nominal máxima de 1,000 kPa, pero la norma no crea una capacidad universal de carga lateral (ISO 15552:2018, confirmada 2025, consultado 2026-07-10).
Un número de modelo es solo el punto de partida.
Envíe un plano marcado y una tabla de operación. Indique qué valores son medidos, calculados, asumidos o copiados de la placa actual.
Entradas de geometría y ciclo
| Entrada RFQ | Qué registrar | Por qué cambia el riesgo de carga lateral |
|---|---|---|
| Identidad del cilindro | Fabricante, modelo completo, diámetro, carrera, vástago, montaje | Conecta la revisión con el catálogo correcto |
| Carga útil | Masa, centro de gravedad, plano de soporte | Define fuerza de gravedad y brazos de momento |
| Movimiento | Orientación, tiempo de carrera, ciclos, permanencia, aceleración | Separa cargas estáticas de dinámicas |
| Presión y caudal | Presión durante movimiento, válvula, tubo, escape | Distingue bajo empuje de agarrotamiento mecánico |
Entradas de integración y evidencia
| Entrada RFQ | Qué registrar | Por qué cambia el riesgo de carga lateral |
|---|---|---|
| Guiado | Modelo de raíl, separación de carros, precarga, lubricación | Define capacidad de fuerza lateral y momento |
| Conexiones | Junta de vástago, horquilla, rótula, acoplamiento | Muestra dónde entra flexibilidad o restricción |
| Topes | Tipo de amortiguación, shock absorber, tope duro, posición | Define fuerza de desaceleración y momento de guía |
| Evidencia | Fotos de desgaste, comparadores, historial de piezas fallidas | Prueba si la propuesta corrige la causa |
Use la guía de teoría de cilindros neumáticos para fundamentos de fuerza axial y presión-área. Mantenga ese cálculo separado de la revisión de fuerza transversal y momento de guía.
Preguntas frecuentes sobre mitigación de carga lateral
No existe porcentaje universal. El catálogo Festo DGC 2026 comprueba 5 términos simultáneos de fuerza y momento con suma normalizada no mayor que 1. Mantenga las respuestas ligadas al modelo, guía, carrera, orientación, velocidad y desaceleración configurados, no a una capacidad de planta (catálogo Festo DGC, 2026, consultado 2026-07-10).
Los límites de catálogo vencen siempre a los porcentajes genéricos.
¿Cuánta carga lateral puede soportar un cilindro neumático?
Use los datos exactos de fuerza lateral, carrera, brazo de palanca y montaje del modelo. El catálogo Festo DSBC 2026 permite 9.5 N en su ejemplo de 32 mm y carrera de 150 mm, pero no es una capacidad genérica. Cambie offset, opción de guía, velocidad u orientación y el valor permitido puede cambiar.
¿Un vástago de pistón más grande resuelve una carga lateral?
No por sí solo. Un vástago mayor puede mejorar rigidez o margen frente a pandeo, pero no alinea una guía torcida ni elimina un momento por offset. ISO 15552:2018 cubre diámetros de 32 a 320 mm, pero normaliza dimensiones y no una carga lateral única. Corrija primero la trayectoria de carga y luego dimensione vástago y cojinetes configurados.
¿Puede un acoplamiento autoalineante sustituir una guía externa?
No. El catálogo Festo DSBC 2026 separa 3 funciones: FK para desviación radial y angular, KSG para desviación radial y horquilla para giro en un plano. Estas piezas reducen tensión de montaje. Peso de carga, pitch, roll, yaw y fuerza de proceso siguen siendo cargas de guía que requieren cálculo específico.
¿Cuándo debo elegir un cilindro guiado?
Elíjalo cuando el actuador deba resistir carga lateral o par definidos dentro de un conjunto compacto y sus límites de catálogo cubran el ciclo. El catálogo actual de SMC lista cilindros guiados MGQ en 10 diámetros de 12 a 100 mm. Revise también cojinete, carrera, orientación, momento, velocidad, energía de tope y entorno.
¿Cómo debo probar un retrofit por carga lateral?
Siga primero el procedimiento de control de energía de la máquina. Las instrucciones Parker OSP-P piden 2 carreras manuales sin presión, recorrido completo a baja velocidad, presurización lenta y ajuste de amortiguación. Añada lecturas de alineación cargada en posiciones retraída, media y extendida. Deténgase si holgura, tornillos o comparadores cambian inesperadamente.
