了解氣動氣缸選型中的力因子
氣動氣缸力因子是有效活塞面積，通常以平方英寸或平方毫米表示；AutomationDirect 正是在這個幾何意義上使用該術語（AutomationDirect，2015）。把這個面積乘上活塞兩側壓差，就得到理論力。它不是效率比。
這個定義解決了第一個問題，但還沒有完成選型。實際機台還需要負載率或力量裕量，以處理密封阻力、排氣背壓、加速度、重力、導向摩擦、壓力變動與安裝幾何。完整公式庫請看氣動氣缸公式指南；本文聚焦把公式轉成可辯護的缸徑決策。
如果工作只是壓力-面積-力算術，請使用專門的壓力與面積計算工作表。本文的範圍從那裡開始：區分力因子與負載率、選擇適用的選型方法，並用機台側壓力證據證明可用力。
重點摘要
- 力因子就是活塞面積。
- SMC 建議靜止工作負載率不超過 0.7，動態工作不超過 0.5。
- 在行程最吃力且帶載的區段，量測兩個氣缸接口。
- 同時檢查伸出與回程，並用一套有文件的負載率方法選缸徑，不要堆疊來自不同應用的通用百分比。
最清楚的選型工作表會把三個術語分開：力因子描述幾何，理論力描述壓力作用在幾何上，負載率描述應用允許使用多少理論結果。混在一起會製造假的精確度。
重點摘要
SMC 的氣缸選型指南建議，靜止操作負載率為 0.7 或更低，動態操作為 0.5 或更低。這些值說明理論力是上限，而不是工作負載額定值（SMC Best Pneumatics，2026-07-10 擷取）。
使用這五步：
- 定義可信的最不利負載與方向。
- 由缸徑與桿徑計算伸出與回程力因子。
- 在最困難的運動行程段，量測或估算兩個腔室壓力。
- 套用一套有文件的負載率方法。
- 選擇下一個可用缸徑，再驗證速度、安裝、緩衝、桿穩定性、完整機台動作，以及最低預期供氣條件。
不要堆疊網路上找到的每個百分比。明確扣除背壓、再套製造商負載率、又額外扣通用摩擦，可能會把同一個損失算兩次。乘任何數字前，先說明每個因子包含什麼。
引用摘要： SMC 把理論輸出定義為壓力乘以受壓面積，且不假設阻力；其選型指南再用負載率處理密封與軸承阻力、排氣壓力反作用、尺寸、壓力與速度。該指南建議靜止工作 0.7 或更低、動態工作 0.5 或更低。這些是製造商選型限制，不是通用物理常數（SMC Best Pneumatics，2026-07-10 擷取）。
氣動氣缸選型中的力因子是什麼意思？
力因子就是活塞面積。AutomationDirect 說明，活塞面積乘以氣缸壓力可得到可用力，並建議一般起點是把力量能力選在高於負載 25%。因此這個術語屬於幾何，而裕量屬於應用選型（AutomationDirect，2015）。
圓形活塞：
A_piston = pi x D^2 / 4
| 符號 | 意義 | 常用單位 |
|---|---|---|
A_piston | 伸出側力因子 | mm2 或 in2 |
D | 氣缸缸徑 | mm 或 in |
P | 壓差 | MPa、bar 或 psi |
F | 理論力 | N 或 lbf |
在單桿雙作用氣缸上，回程側力因子較小：
A_retract = A_piston - A_rod
這就是同一型錄缸徑可能有兩個理論力額定值的原因。詳細環形面積計算請看活塞桿面積計算指南。
工具氣壓缸選型缸出力計算器用缸徑、桿徑、工作壓力、摩擦裕量與安全係數，計算理論、摩擦修正與安全修正後的推力與拉力。出力 = 壓力 × 有效面積缸徑活塞桿直徑工作壓力摩擦預留開啟計算工具
「增加力因子」應該表示增加有效面積，通常是改用較大缸徑。提高壓力會改變力量，但不會改變力因子。這樣用詞能降低 RFQ 與審查備註被誤讀的機率。
力因子證據： 力因子審查應可單靠尺寸重算。記錄缸徑、桿徑、方向與單位，再計算伸出的完整活塞面積與回程的環形面積。AutomationDirect 把力因子定義為活塞面積，並說明面積乘以氣缸壓力得到可用力。ISO 15552 定義從 32 mm 到 320 mm 的互換式公制氣缸系列，但它不指定應用負載，也不證明所選缸徑能移動機台。因此，標準用於接口範圍，力因子用於幾何，另以製造商選型方法處理負載裕量。這樣分開，可避免同一摩擦或壓力損失被扣兩次（AutomationDirect，2015；ISO 15552，2025 確認）。
如何計算理論伸出力與回程力？
理論氣缸力是壓差乘以有效面積。NIST 列出 1 psi 為 6,894.757 Pa，1 bar 為 100,000 Pa，所以受控單位計算可以在英制與公制之間乾淨轉換（NIST pressure conversions，2026-07-10 擷取）。
伸出：
F_extend_theoretical = DeltaP x A_piston
回程：
F_retract_theoretical = DeltaP x (A_piston - A_rod)
在公制車間單位中，1 MPa = 1 N/mm2，計算可以直接進行。例如在 0.5 MPa 壓差下，50 mm 缸徑的活塞面積為 1,963 mm2，理論伸出力約 982 N。
若該氣缸有 20 mm 活塞桿，回程面積約 1,649 mm2，在相同 0.5 MPa 壓差下的理論回程力約 825 N。這些是計算上限，不是推薦負載。
| 方向 | 有效面積 | 壓差 | 理論力 |
|---|---|---|---|
| 伸出 | 1,963 mm2 | 0.5 MPa | 982 N |
| 回程，20 mm 桿徑 | 1,649 mm2 | 0.5 MPa | 825 N |
本文只保留簡短公式，因為壓差力指南已說明兩個腔室壓力為什麼都重要。
力計算應使用哪個壓力？
使用氣缸在預期負載下運動時，活塞兩側的壓差。CAGI 表示，設計良好的壓縮空氣系統應把空壓機到使用點壓降控制在 10% 以內，但這個系統指引不是讓你假設固定 10% 氣缸力損失的許可（CAGI，2026-07-10 擷取）。
對正在伸出的單桿氣缸，更明確的力平衡是：
F_pressure = P_cap x A_piston - P_rod x A_annulus
兩個壓力應使用相同基準，通常是表壓。桿側項代表排氣背壓對伸出的反向作用。密封摩擦、導向摩擦、重力與加速度，除非選用的製造商負載率明確吸收，否則都應作為獨立力。
例如，50 mm 缸徑、20 mm 桿徑，端蓋側面積約 1,963 mm2，桿側面積約 1,649 mm2。若端蓋口 0.5 MPa、排氣中的桿側口 0.05 MPa，扣除外部摩擦或加速度前，壓力提供的伸出力約 899 N。
為什麼不用調壓器設定？FRL 附近的壓力表可能正常，但受限閥、過小管路、髒過濾器或堵塞消音器會在運動中改變腔室壓力。上游原因請看壓降故障排查指南。
依我們經驗，「壓力正常」通常不是足夠資訊。氣缸變慢或停住那段行程中的端蓋側與桿側壓力，能把氣路問題、缸徑不足與機械卡滯分開。
量測摘要： CAGI 的 10% 數字適用於壓縮空氣系統從空壓機出口到使用點。氣缸力則取決於活塞兩側的瞬時壓差。選型審查應使用預期動態端口壓力，調試檢查應在運動中量測工作側與排氣側壓力。未量測機台就扣一個通用 10%，可能掩蓋限制，也可能把製造商負載率已涵蓋的損失重複計算（CAGI，2026-07-10 擷取）。
負載率如何把理論力轉成選型限制？
負載率是施加負載除以理論氣缸輸出。SMC 建議靜止操作 0.7 或更低、動態操作 0.5 或更低，以及其指定的導向水平案例為 1.0 或更低。每個限制都有明確操作背景（SMC Best Pneumatics，2026-07-10 擷取）。
關係式：
eta = applied load / theoretical output
重排用於選型：
allowable application load = eta_max x theoretical output
以 50 mm 缸徑、0.5 MPa 範例：
- 理論伸出力：982 N。
- SMC 靜止篩選
eta = 0.7：在其他應用檢查前約 687 N。 - SMC 動態篩選
eta = 0.5：約 491 N；若速度特別高，SMC 建議進一步降低負載率。
這些值是選型篩選，不是氣缸保證。請使用實際採購氣缸系列的型錄與選型方法。
AutomationDirect 的 25% 一般裕量代表所選理論力至少應為 1.25 x load，相當於 0.8 負載率。SMC 的動態指引使用最大 0.5 負載率，因此在其餘產品檢查前，理論輸出至少是施加負載兩倍。這些值來自不同選型方法與操作假設，不應取平均。採購規格應寫明使用的方法、輸入壓力、檢查方向與得到的標準缸徑。只寫「安全係數 1.5」會讓審查者無法知道倍率是套在外部負載、理論力、量測力，還是已折減的製造商值上。
重力、加速度與摩擦應如何加入？
對固定質量，NASA 把牛頓第二定律寫成 F = m x a，並給出地表附近重力加速度約 9.81 m/s2。因此垂直軸在加入摩擦或工藝力前，必須先包含重量與命令加速度（NASA Glenn，2026-07-10 擷取）。
選缸前先建立外部負載：
F_required = F_process + F_gravity + F_acceleration + F_external_friction
垂直向上移動：
F_gravity = m x g
F_acceleration = m x a
對水平導向移動，重力通常載入導向而不是直接反向作用於氣缸。導向摩擦、密封拖曳、對中不良、拖鏈與工藝接觸仍然重要，因此氣缸桿不應充當機台導軌。

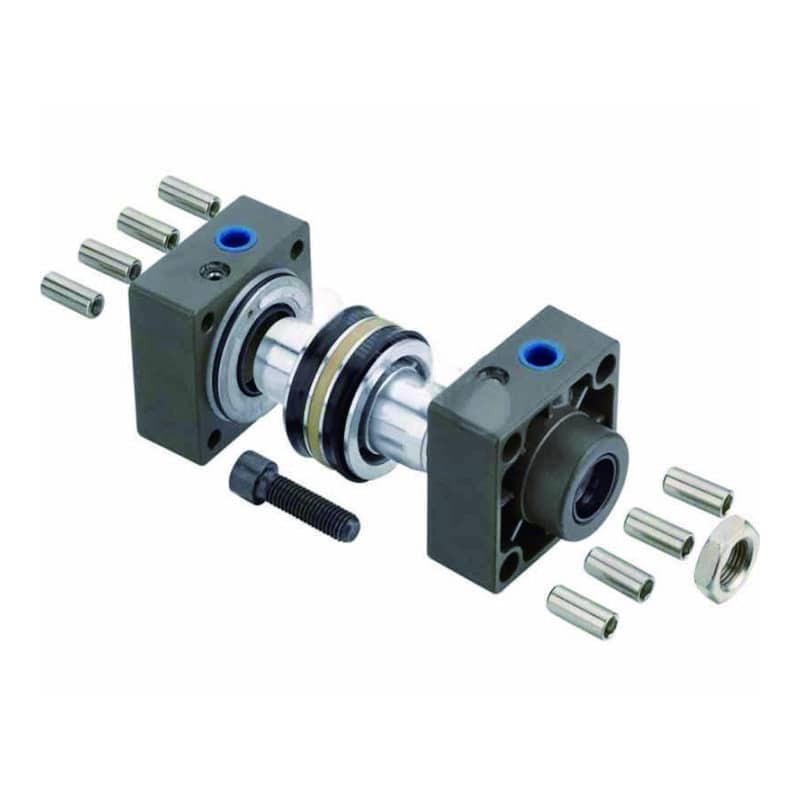

保留的圖片說明摩擦不是一個通用百分比。密封幾何、潤滑、缸筒表面、壓力、溫度、污染與對中都會改變阻力；工業氣缸密封指南提供元件選擇背景。
力量預算證據： NASA 對固定質量定義
F = m x a，並把重量寫成m x g，地表附近重力加速度約 9.81 m/s2。這些項目應在選缸前放進外部負載預算。SMC 再把負載率套到理論輸出，因為密封阻力、軸承阻力、排氣壓力反作用、尺寸、壓力與速度會影響有用氣缸力。透明工作表應列出工藝力、重力、加速度、導向摩擦與量測腔室壓力，再說明哪一部分不確定性由製造商選型比率涵蓋。不要先扣通用摩擦百分比，再套已包含摩擦的負載率（NASA Glenn；SMC Best Pneumatics，2026-07-10 擷取）。
避免重複計算損失
選擇一種有文件的方法：
| 方法 | 你輸入什麼 | 必須分開保留什麼 |
|---|---|---|
| 製造商負載率 | 理論輸出與允許比率 | 指南假設外的明確負載 |
| 明確力量預算 | 兩個腔室壓力與已命名阻力 | 不確定性與設計裕量 |
| 一般選型裕量 | 負載乘以指定規則 | 高速、垂直負載、衝擊、異常摩擦 |
力量預算比一堆百分比更容易稽核。把每個反向力單獨列一行，並標註製造商負載率是否已包含它；未說明的倍率不應控制缸徑選擇。
我們團隊發現，工作表若分成計算負載、量測壓力、製造商裕量與最終型錄缸徑四欄，審查會議會快很多。這種版面能暴露假設，而不是把假設變成沒有根據的客戶性能統計。
氣缸選型計算範例
對 0.5 MPa 下的 500 N 動態負載，SMC 的 0.5 最大動態負載率要求至少 1,000 N 理論輸出。50 mm 缸徑產生約 982 N，未通過篩選；63 mm 缸徑產生約 1,559 N，通過（SMC Best Pneumatics，2026-07-10 擷取）。
步驟 1：轉換負載率要求
Required theoretical force = 500 N / 0.5 = 1,000 N
步驟 2：計算候選力因子
在 0.5 MPa = 0.5 N/mm2：
| 候選缸徑 | 活塞面積 | 理論伸出力 | eta = 0.5 時的動態負載 | 結果 |
|---|---|---|---|---|
| 40 mm | 1,257 mm2 | 628 N | 314 N | 未通過 |
| 50 mm | 1,963 mm2 | 982 N | 491 N | 未通過 |
| 63 mm | 3,117 mm2 | 1,559 N | 779 N | 通過 |
步驟 3：檢查這個篩選沒有證明的內容
63 mm 結果只是力量關卡。接著要確認實際缸徑系列、回程力、行程、桿屈曲、安裝、側向負載、目標速度、閥流量、管路、緩衝、空氣品質與運動中可用壓力。ISO 15552 涵蓋 32 mm 到 320 mm 的可拆式安裝氣缸尺寸，最高 10 bar，但不驗證應用（ISO 15552，2025 確認）。
範例摘要： 500 N 動態負載配合 SMC 的 0.5 負載率限制，需要 1,000 N 理論輸出。在 0.5 MPa 下，40 mm 缸徑計算伸出力為 628 N、50 mm 為 982 N、63 mm 為 1,559 N；63 mm 候選通過力量篩選，但最終選型仍需速度、安裝、緩衝、活塞桿與動態壓力檢查（SMC Best Pneumatics，2026-07-10 擷取）。
如何在機台上驗證所選氣缸？
AutomationDirect 建議計算力至少比實際需求高 25% 作為一般起點，但機台驗證必須確認所選氣缸能在預定速度下達到負載，且沒有卡滯或過大撞擊（AutomationDirect cylinder sizing，2026-07-10 擷取）。
- 比對料號與批准圖紙。
- 在機械檢查、對中作業或調整前，隔離所有危險能量源。
- 檢查外部導向、安裝基準、桿端連接、管路、感測器與完整間隙包絡。
- 低速點動。
- 在伸出與回程最高負載區段，量測端蓋側與桿側壓力，不要只看機台靜止時。
- 把週期時間、工藝負載、調壓設定、端口壓力、流量控制位置與緩衝設定記錄為驗收基線。
- 在最低預期工廠壓力與最高可信工藝負載下重複。
- 若出現卡滯、硬撞擊、泄漏、速度不穩、異音或安裝移動，停止試驗；先修正原因，再提高速度。
如果力量足夠但速度不足，把它當成流量問題。增加缸徑或工廠壓力前，先用氣動流量指南。如果氣缸猛烈撞擊端蓋，應檢查行程末端緩衝，而不是用多餘力量掩蓋撞擊。
驗證摘要： 氣缸選型只有在機台重現預定負載、壓力、速度與行程末端行為時才算通過。運動中量測兩個氣缸接口，因為上游調壓器讀值無法顯示排氣背壓或局部限制。把驗收條件記錄為維護基線，包括負載、週期時間、難點行程壓力、流量控制位置與緩衝設定，再在最低預期供氣壓力與最高可信工藝負載下複查。CAGI 的系統級壓降指引提供背景，但兩腔室量測才提供氣缸力量證據（CAGI，2026-07-10 擷取）。
我們的經驗是，調試記錄若包含數字與設定，而不是只寫「通過」，就有更高價值。維護可以先把現有機台和驗收狀態比較，再決定是否更換致動器。
編輯責任與工程背景可見於關於頁。若應用圖紙、負載或壓力量測無法由本文解決，請使用聯絡頁並提供機台運轉資料。
氣動氣缸力因子 FAQ
ISO 15552 對其可拆式安裝、10 bar 公制系列涵蓋 32-320 mm 缸徑範圍，但力因子選型仍取決於有效面積、方向、動態壓力與應用負載率。以下五個答案針對最可能改變缸徑選擇的決策（ISO 15552，2025 確認）。
氣動氣缸力因子和安全係數一樣嗎？
不一樣。根據 AutomationDirect，力因子是活塞面積。安全係數、力裕量或負載率，是套用在負載或理論輸出上的另一種選型規則。把兩者都寫在工作表中，才不會把面積、壓力與設計裕量誤當成同一個數字。
我是否應該永遠把所需氣缸力增加 25%？
AutomationDirect 把多 25% 的計算力當成一般起點，但它不是通用規則。SMC 對動態運動建議最大負載率 0.5，提供更大的保留量。請使用所選產品與工況的方法，再在機台上驗證壓力與動作。
為什麼氣動氣缸回程力低於伸出力？
回程時，活塞桿佔用了部分受壓面積。以 50 mm 缸徑與 20 mm 活塞桿為例，計算面積從約 1,963 mm2 降至 1,649 mm2。在相同 0.5 MPa 壓差下，理論力從約 982 N 降至 825 N。
可以在力計算中使用調壓器壓力嗎？
只能用於早期估算。最終審查應使用氣缸在運動中預期的壓差。CAGI 允許設計良好的系統從空壓機到使用點有最多 10% 壓降，但閥、管路、接頭、流量控制與排氣路徑還會產生額外局部行為。
較大缸徑一定能解決氣缸無力問題嗎？
不一定。較大缸徑會提高力因子，但也增加腔室容積與所需氣流。如果真正原因是受限閥、長管路、堵塞消音器、側向負載或低動態壓力，較大氣缸可能仍然慢，且耗氣更多，卻沒有修正機台接口。
