耳軸安裝氣缸應用完整指南

耳軸安裝氣缸是用於活塞桿在單一平面內沿弧線運動的樞軸安裝氣缸。耳軸不是萬向節,也不會讓氣缸具備無限制旋轉或自動補償所有不同軸。它建立的是明確的橫向樞軸線,機械設計人員必須讓兩側耳軸銷在同軸支撐中承受剪力,而不是讓銷軸被彎曲。

Parker 把常見配置分成頭端耳軸、尾端耳軸與中間固定耳軸。其氣動致動器型錄也給出一個很實用的長行程篩選規則:頭端耳軸應用中,當行程超過 5 倍缸徑且活塞速度超過 35 ft/min 時,應諮詢製造商(Parker 0900P,A10 頁)。

重點摘要

  • 耳軸只引導氣缸在一個平面內擺動,不是任意多軸運動關節。
  • 耳軸銷應承受剪力;剛性支撐座能降低彎曲應力。
  • 頭端、尾端與中間耳軸會造成不同的活塞桿載荷與軸承載荷。
  • Parker 在 45° 時列出 0.707 有效推力係數(來源)。
  • RFQ 需要幾何、壓力、速度、載荷、環境與驗收條件。

以下安裝與力學規則以製造商工程資料為基礎。作者與公司資訊可參考 Jack Chen 作者頁關於我們頁面。倍拓氣動在審查耳軸式或客製氣缸時,也會先要求標註圖和實際載荷資料,而不是只看缸徑和行程。

在把安裝幾何收斂到耳軸配置之前,先完成一般氣缸選型輸入。

目錄

  1. 耳軸安裝氣缸實際做什麼?
  2. 哪個耳軸位置符合載荷路徑?
  3. 耳軸銷與軸承座應如何支撐?
  4. 氣缸角度如何改變有效推力?
  5. 需要檢查哪些間隙、桿載荷與速度限制?
  6. 什麼時候不應使用耳軸安裝?
  7. 耳軸安裝氣缸 RFQ 檢查表
  8. 安裝與試車檢查表
  9. 耳軸安裝氣缸應用 FAQ

耳軸安裝氣缸實際做什麼?

耳軸安裝讓氣缸本體取得一條固定的橫向樞軸線,因此被驅動機構沿弧線移動時,致動器本體可以跟著擺動。Parker 把這種描述限定為活塞桿在 1 個平面內的彎曲路徑(Parker 0900P,A10 頁)。它不會自動補償所有不同軸,也不能把活塞桿變成線性導軌。

耳軸安裝氣缸是具有兩個同軸銷,或等效耳軸硬體,且銷軸垂直於氣缸中心線的氣動或液壓氣缸。這些銷落在固定於機架的軸承座內,移動端通常再用桿端叉頭或桿端關節提供配對樞軸。

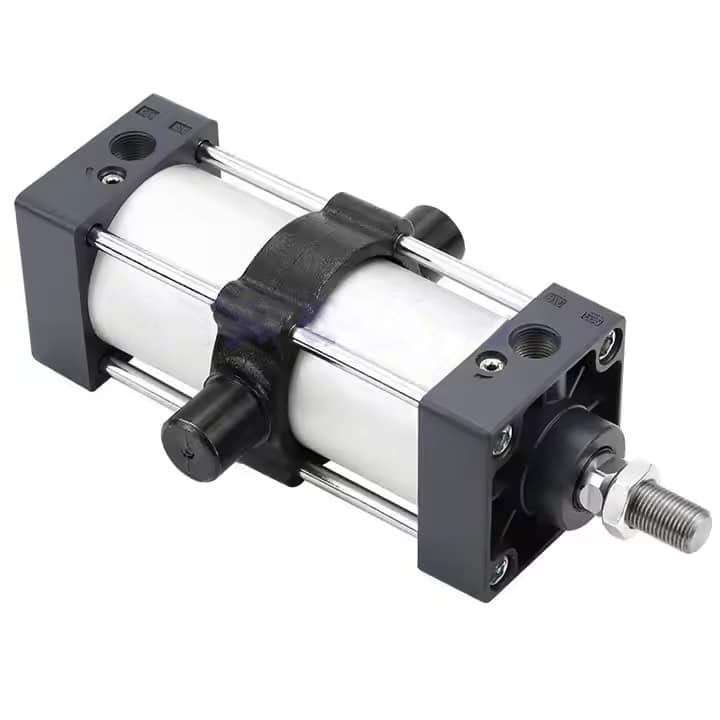

氣缸本體上帶有中間耳軸銷的氣動氣缸
中間耳軸把樞軸放在氣缸本體上;製造前必須明確定義所需 XI 位置。

安裝方式改變的是氣缸相對機架的關係,不是壓力作用在活塞面積上所產生的基本推力。氣缸仍沿自身中心線伸出與縮回;真正變化的是這條中心線與被驅動槓桿或連桿之間的角度。

良好應用訊號

當以下四個條件同時成立時,可以考慮耳軸配置。第一,負載連接點通過可預測的弧線。第二,氣缸只需要繞一條明確軸線擺動。第三,機器可在兩側耳軸銷上提供剛性且對中的支撐。第四,桿端樞軸連接能在整個行程中保持連桿自由,不把扭轉或側向力送回活塞桿。

常見機構包括料斗翻轉、鉸鏈溜槽、傾斜工作台、風門連桿、蓋板致動器與槓桿式夾具。這些例子不能單獨證明耳軸正確;仍要檢查完整工作弧、推力方向、活塞桿穩定性、端部能量與周邊間隙。

這種安裝不會做什麼

耳軸不是線性導軌,不應被用來讓活塞桿承受懸臂負載。它也不是萬向節。若被驅動件可能離開預定擺動平面,通常需要球面軸承、外部導向、重新設計連桿,或改用其他致動器架構。底層壓力與活塞面積計算請先用壓力與面積推力指南完成;耳軸分析應在可用氣缸推力已知之後開始。

哪個耳軸位置符合載荷路徑?

頭端、尾端與中間耳軸都能提供基本擺動動作,但它們對氣缸與機架的載荷方式不同。Parker 識別這 3 種位置,並指出中間固定耳軸可用於平衡氣缸重量或配合機器幾何(Parker 0900P,A10 頁)。

耳軸位置樞軸位置有用的設計理由主要驗證項目
頭端耳軸靠近活塞桿端在部分樞軸應用中可降低所需活塞桿直徑尾端懸伸質量、軸承載荷、長行程速度
尾端耳軸靠近後端蓋運動學類似尾端叉頭,同時支撐氣缸兩側活塞桿柱載、擺動間隙、管路運動
中間固定耳軸本體上指定點可平衡氣缸或把樞軸放在連桿需要的位置精確 XI 尺寸與兩側支撐座可接近性

XI 尺寸是用於在氣缸本體上定位中間耳軸的軸向距離。不同製造商圖紙的基準點可能不同,因此 RFQ 應依供應商圖紙慣例明確標出尺寸。Parker 也提醒,這個位置在製造時固定,後續不容易修改。

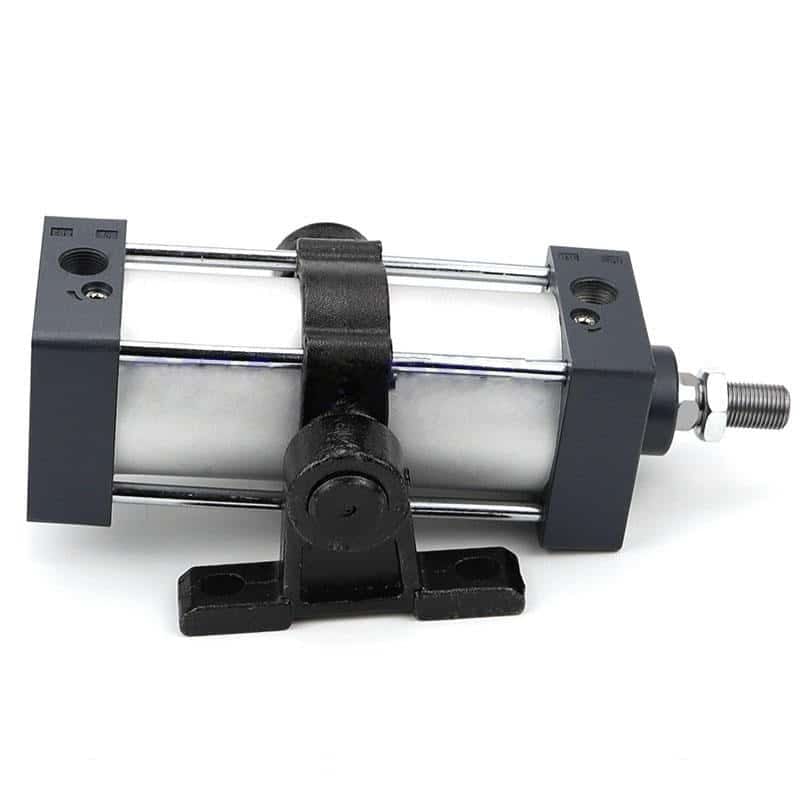

安裝在兩個剛性樞軸支撐之間的耳軸式氣動氣缸
支撐結構必須讓兩側耳軸軸承同軸,並盡量靠近氣缸肩部。

實用的位置選擇順序

先從被驅動樞軸開始,在完全縮回、中間行程與完全伸出三個位置畫出桿端銷路徑。接著定位氣缸本體樞軸,使行程、力角度、間隙與活塞桿載荷在每個位置都可接受。對中間耳軸,應把相關桿位與已安裝接頭納入氣缸重心估算;把耳軸移向平衡點可降低作用在耳軸軸承上的重力力矩,但也可能改變活塞桿柱長與樞軸後方空間。

三位置幾何審查能說明為什麼最佳耳軸位置很少只從縮回狀態找到。臨界條件可能出現在中間行程,因為有效槓桿角度變差;也可能出現在伸出端,因為外露活塞桿與移動氣缸質量產生最不利組合。當活塞桿受壓工作時,請使用氣缸活塞桿屈曲計算器做篩選;它不是製造商活塞桿選擇圖表的替代品。

工具氣壓缸選型活塞桿挫曲計算器在最終確定耳軸位置之前,用缸徑、桿徑、無支撐長度、安裝條件、材料與設計係數篩選受壓活塞桿。挫曲負載 = pi^2 x E x I / 有效長度^2活塞桿直徑未支撐長度端部條件係數施加壓縮力開啟計算工具

耳軸銷與軸承座應如何支撐?

Parker 指出耳軸銷設計用於承受剪力,不應承受彎曲應力;並建議使用剛性枕式軸承座,軸承長度至少等於銷長 100%,且支撐位置靠近耳軸肩部端面(Parker 0900P,A10 頁)。這種支撐幾何不是可選項,而是可靠性的前提。

正確耳軸銷支撐與樞軸線對中 工程示意圖顯示剛性軸承座靠近兩側耳軸肩部、共同耳軸軸線,以及平行的桿端樞軸線。 讓耳軸銷承受剪力,並保持兩條樞軸平行 兩個軸承座應剛性、同軸,並靠近氣缸肩部。 氣缸本體 剛性軸承座 耳軸銷軸線 桿端銷軸線 氣缸在單一工作平面內擺動 資料來源:Parker 氣動致動器安裝指引,Catalog 0900P,A10 頁。
桿端銷軸線應與氣缸耳軸軸線平行。扭轉的連桿會引入此安裝方式無法吸收的載荷。

四個支撐規則

  1. 兩側都要支撐。除非製造商批准的安裝套件本來就設計為單側條件,否則不要讓單一耳軸銷懸臂承載。
  2. 軸承靠近肩部。軸承到肩部距離越大,銷軸彎矩臂越長。
  3. 鎖緊前先對中。兩個軸承孔必須共用同一軸線,不要用螺栓把錯位支撐硬拉到位。
  4. 匹配桿端軸線。Parker 安裝指引要求桿端樞軸銷與耳軸銷軸線對齊且平行。

支撐材料、軸承間隙、潤滑方式與允許軸承壓力應來自所選氣缸與支架資料。例如 Festo 目前的 LNZG-40/50 耳軸支座列出 2.5 kN 最大載荷能力,這說明附件額定值必須查核,不能只從氣缸缸徑推斷(Festo LNZG-40/50)。

避免假的自調心

不要期待鬆動的枕式軸承座修正壞機架。過大間隙會增加衝擊、微動磨耗與位置遊隙。部分 Parker 氣缸指引也特別警告,不應在耳軸上使用會讓彎曲力形成的自調心支撐。若機構真的需要多平面角度自由度,就應有意識地重新設計關節,而不是把錯位交給耳軸。

氣缸角度如何改變有效推力?

氣缸沿自身中心線產生的推力,與用來驅動槓桿轉動的有效推力並不相同。Parker 把力係數定義為 sin A,並在 45° 時列出 0.707,其中 A 是氣缸中心線與槓桿軸線之間的銳角(Parker 0900P,A10 頁)。

有效推力是氣缸推力中垂直作用於槓桿臂的分量,也就是實際形成轉矩的分量。

T = F × sin(A)

  • T 是垂直於槓桿臂的有效推力。
  • F 是沿氣缸中心線的推力。
  • A 是氣缸中心線與槓桿軸線的銳角。
角度 AParker 力係數 sin A2,000 N 氣缸的有效推力
15°0.259518 N
30°0.5001,000 N
45°0.7071,414 N
60°0.8671,734 N
75°0.9661,932 N
90°1.0002,000 N
氣缸與槓桿角度對有效推力係數的影響 折線圖顯示 Parker 力係數:15 度 0.259、30 度 0.500、45 度 0.707、60 度 0.867、75 度 0.966、90 度 1.000。 有用槓桿推力隨 sin A 上升 力係數來自 Parker Catalog 0900P;它是力的乘數,不是允許行程範圍。 0.000.501.00 15°30°45°60°75°90° 氣缸中心線與槓桿軸線之間的角度 A 有效推力係數 0.2590.5000.7070.8670.9661.000
在 30° 時,只有一半氣缸軸向推力垂直作用於槓桿;在 90° 時,完整軸向推力可用於轉動。

Parker 的 45° 條目是 0.707 力係數,不是每支耳軸氣缸都有標準 +/-45° 行程限制的證據。允許擺角由機器幾何、接口、軟管、桿端關節、支撐座、感測器硬體與所選氣缸圖紙共同決定。機構在兩端位置可能都有足夠力,卻在中間行程因氣缸與槓桿角度不利而停滯;因此要在多個位置計算力係數,並按最差轉矩點選型。

工具氣壓缸選型缸出力計算器用缸徑、桿徑、實際氣缸壓力、摩擦裕量與設計係數計算伸出與縮回推力,再依被檢查連桿位置乘以 sin A。出力 = 壓力 × 有效面積缸徑活塞桿直徑工作壓力摩擦預留開啟計算工具

關於缸徑、壓力與活塞面積的詳細審查,請看氣缸推力計算指南。請記住,機器靜止時在調壓閥量到的壓力,通常高於運動中氣缸端口的實際壓力。

把理論氣缸推力作為起點,再考慮致動器端口壓力、摩擦與連桿角度。

需要檢查哪些間隙、桿載荷與速度限制?

可工作的耳軸安裝需要完整運動包絡間隙、穩定的活塞桿載荷、受控速度與適當端部緩衝。Parker 的 5 倍缸徑與 35 ft/min 數字屬於特定頭端耳軸型錄檢查,因此應視為升級審查觸發條件,而不是通用設計極限(Parker 0900P,A10 頁)。

擺動包絡間隙

應在多個位置建模氣缸筒、端蓋、接口、接頭、管路、感測器、電纜接頭、桿端附件與緊固件。柔性管路需要受控彎曲半徑與應力釋放,不能變成機械停止件,也不能被銳利機架邊緣拉扯。維修可達性也要檢查;運動時能通過的設計,裝機後仍可能卡住耳軸支座螺栓、緩衝調整螺絲、感測器接頭或桿端銷。

活塞桿柱載與側向載荷審查

活塞桿應傳遞軸向力,而不是導向負載或修正歪斜槓桿。受壓應用需要按桿徑、無支撐長度、端部條件、材料與峰值壓縮力做屈曲檢查。長行程尤其需要注意,因為桿的長細比會隨長度快速增加。高速氣缸檢查表涵蓋流量、緩衝、移動質量與驗證;對耳軸配置,還要加入樞軸軸承速度與氣缸本體懸伸。

速度與端部能量

氣缸循環時,耳軸軸承會反覆小角度擺動。即使靜態推力計算不變,更高活塞速度也會增加換向衝擊、接頭運動與端部能量。RFQ 應寫明行程時間、每分鐘循環數、移動質量、重心偏移與 duty 模式。不要未經產品文件就套用泛用年度、半年或季度潤滑週期;檢查與潤滑頻率應依氣缸、耳軸支撐、軸承、環境、循環數與機器風險評估而定。

檢查項目所需輸入漏檢失效模式驗證方法
完整擺動包絡多位置 CAD 幾何碰撞、管路損傷、維修可達性被擋CAD 干涉檢查與慢速手動循環
活塞桿受壓峰值力、桿徑、無支撐長度、端部條件屈曲或永久彎曲製造商圖表與桿屈曲計算
軸承載荷氣缸質量、推力反力、懸伸、動態載荷銷或軸承磨耗、機架裂紋供應商額定值與結構審查
端部能量移動質量、速度、緩衝型式、行程撞擊、回彈、噪音、密封損傷緩衝計算與生產速度測試
供氣能力動態壓力、閥流量、管內徑與長度行程變慢或推力損失運動中在氣缸端口量測壓力

什麼時候不應使用耳軸安裝?

當負載需要剛性線性導向、連續旋轉,或在超過 1 個樞軸平面內運動時,耳軸安裝通常不是正確選擇。Parker 把耳軸應用定義在活塞桿於 1 個平面內的彎曲路徑,沒有其他工程關節時,這排除了多軸角度運動(Parker 0900P,A10 頁)。

應用需求較好的第一選項原因
長行程直線導向搬運導向氣缸或無桿氣缸滑台或外部導軌承受力矩
僅一端需要樞軸尾端叉頭或球面軸承安裝端部樞軸幾何可能更簡單
重複完整旋轉氣動旋轉致動器或馬達避免軟管纏繞在擺動線性氣缸上
高橫向或懸臂載荷外部線性導軌加氣缸分離導向與推力產生功能
剛性同軸推壓或夾持法蘭、底腳或拉桿安裝對中固定時不需要本體樞軸
多角度平面運動工程化球面關節配置基本耳軸只繞一條軸擺動

無桿氣缸不是耳軸的直接替代品,但如果真正限制是有限長度內的長行程,它可能是更好的架構。無桿氣缸安裝指南說明該布局中對中與外部導向如何不同。替換工作也不要只匹配缸徑與行程;還要比較安裝標準、樞軸中心尺寸、縮回長度、桿螺紋、接口位置、緩衝型式、感測器介面與允許載荷。ISO 6432 替換指南示範圖紙疊合方法,即使具體標準與安裝尺寸不同,方法仍有參考價值。

耳軸安裝氣缸 RFQ 檢查表

只有當供應商都在解同一個運動問題時,報價才可比較。Parker 區分 3 種耳軸位置,並發布從 5° 到 90° 的 18 個角度係數,因此 RFQ 必須定義幾何、壓力、動態載荷、環境與驗收測試(Parker 0900P,A10 頁)。

氣缸與運動資料

  • 氣缸標準,或現有製造商與完整料號
  • 缸徑、行程、桿徑、桿螺紋與作用型式
  • 頭端、尾端或中間耳軸要求
  • 中間耳軸的 XI 尺寸與圖紙基準點
  • 縮回、中間行程、伸出三個連桿位置圖
  • 所需行程時間、每分鐘循環數與每日運轉模式
  • 緩衝型式與允許端部撞擊

力與載荷資料

  • 氣缸端口量測的最低動態壓力
  • 各臨界機構位置的推或拉方向
  • 完整弧線中的所需輸出力或扭矩
  • 臨界位置的氣缸至槓桿角度
  • 移動質量、重心與外部載荷偏移
  • 任何受壓活塞桿條件與無支撐長度
  • 衝擊、振動、急停與重力下落條件

安裝與環境資料

  • 軸承座圖紙、材料、潤滑方式與支撐間距
  • 桿端樞軸型式與銷軸方向
  • 可用擺動包絡、接頭空間與維修可達性
  • 環境溫度、粉塵、清洗、腐蝕與化學暴露
  • 接口螺紋、管徑、閥流量、感測器型式、電壓與接頭
  • 適用機械安全要求與所需文件

在 RFQ 中加入一張標註好的側視圖,顯示三個氣缸位置。這張圖常能暴露缺少角度資料、接頭被困住、XI 基準方向反了,或桿端樞軸無法與耳軸軸線保持平行。客製氣缸生命週期指南提供從需求到首件批准的完整流程;對耳軸氣缸,量產前應在批准圖紙中凍結 XI 尺寸與樞軸中心基準。

安裝與試車檢查表

試車應在啟用生產速度前證明自由擺動、結構對中、氣路性能與安全行為。手進入機構前必須隔離危險能量。在美國,OSHA 29 CFR 1910.147 定義了維修與保養期間控制危險能量的要求(OSHA)。

  1. 依批准圖紙驗證到貨氣缸、耳軸位置、桿端附件、銷與支撐座。
  2. 確認機架安裝面平整、剛性足夠,且沒有焊接變形或毛邊。
  3. 最終鎖緊前,讓兩側耳軸軸承孔在同一軸線上。
  4. 在設計允許範圍內,使支撐軸承靠近耳軸肩部。
  5. 確認桿端樞軸軸線平行於耳軸軸線。
  6. 能量隔離後,讓機構通過完整弧線,檢查卡滯或干涉。
  7. 在縮回、中間與伸出位置檢查管路、接頭、感測器與電纜。
  8. 以降低且受控的設定加壓,檢查泄漏與意外運動。
  9. 運動中量測氣缸壓力,而不是只看上游調壓閥。
  10. 分步提高速度與載荷,同時觀察緩衝、振動、銷移動與機架撓曲。
  11. 記錄已接受的調壓設定、流量控制設定、行程時間、壓力、載荷與檢查點。
  12. 初始生產運轉後,重新檢查緊固件、軸承座、桿端銷、管路與見證標記。

不要用提高壓力來強迫僵硬機構運動。隔離機器並找出卡滯來源。常見原因包括軸承座不同軸、樞軸銷不平行、桿端關節到達角度極限、機架撓曲、管路被困住,或只在弧線某一點出現的干涉。維護應以製造商說明內的實際狀態為基礎,追蹤銷間隙、噪音、行程時間、泄漏、運動中壓力、潤滑狀態與緊固件見證標記的變化趨勢。

耳軸安裝氣缸應用 FAQ

以下 5 個回答處理最容易影響耳軸安裝氣缸應用的選型錯誤。Parker 表格涵蓋從 5° 到 90° 的 18 個角度,並識別 3 種耳軸位置,但最後設計仍受產品專屬圖紙與額定值控制(Parker 0900P,A10 頁)。

耳軸安裝氣缸通常用在哪些場合?

當氣缸本體必須隨桿端在單一平面內沿弧線移動而擺動時,就會使用耳軸安裝氣缸。常見機構包括傾斜溜槽、鉸鏈蓋板、槓桿夾具與翻斗。只有當機架能支撐兩側耳軸銷而不使其彎曲時,才應採用這種配置。

耳軸安裝氣缸可以 360 度旋轉嗎?

不要假設可以。設計人員通常把基本耳軸氣缸用於機器工作弧內的有限往復擺動。接口、管路、感測器、桿端關節與周圍結構都會限制動作。連續旋轉通常需要旋轉致動器、馬達、旋轉接頭或其他專用架構。

45 度是所有耳軸氣缸的標準角度限制嗎?

不是。Parker 表格列出 45 度時有效推力係數 0.707,因為 sin 45° 等於 0.707。該表計算的是有用槓桿推力,不建立通用 ±45° 行程範圍。請檢查所選氣缸圖紙與完整機器擺動包絡。

耳軸銷應如何支撐?

Parker 建議使用剛性軸承座,軸承長度至少與耳軸銷一樣長,且支撐靠近耳軸肩部端面。銷軸用於剪力,不是彎曲。兩個軸承孔應同軸,桿端樞軸銷也應保持與耳軸軸線平行。

選型耳軸安裝氣缸需要哪些資料?

請提供缸徑與行程目標、動態壓力、完整弧線中的力或扭矩、連桿角度、速度、循環率、移動質量、重心、桿載荷、耳軸位置、XI 尺寸、支撐座幾何、環境、緩衝、感測器細節與驗收測試。強烈建議附上三位置圖。

工程決策很直接:只有當連桿需要一條定義明確的單平面樞軸時才選耳軸安裝,然後證明銷支撐、力角度、活塞桿穩定性、動態行為與間隙。不要把它當成一般不同軸補救方案。若需要倍拓氣動協助應用審查,請把標註機構圖與 RFQ 資料透過聯絡我們頁面送出。
