無桿氣缸安裝指南：避免常見安裝錯誤
正確安裝無桿氣缸，是依型號執行的對中與支撐工作，不是把一組通用公差套到所有產品上。先識別完整型號與導向架構，再依型錄要求支撐型材，避免本體扭曲，讓外部導向在規定位置保持浮動或補償，最後用低風險的功能與泄漏測試確認結果。
一個數字足以說明型號代碼的重要性：SMC 現行 MY1B-Z1 手冊對滑台安裝介面配合件指定最大 0.03 mm 平面度，而其他無桿設計會發布不同導向間隙與安裝方式（SMC MY1B-Z1 Operation Manual，2026 查閱）。
無桿氣缸安裝是把致動器本體、支撐、滑座負載、外部導向、管路、感測器與停止件受控連接，使安裝後的軸能走完整行程，且不產生扭曲、卡滯、過大力矩、撞擊或不安全負載移動。
重點摘要
- 使用精確型號手冊；SMC 的 0.03 mm 與 5 mm 數值適用於 MY1B-Z1，不適用於每一支無桿氣缸。
- 型錄最大行程不等於最大無支撐跨距。
- 依指定浮動或補償連接對中外部導向，再在安裝後驗證動作與泄漏。
安裝工作前適用哪個安全邊界？
OSHA 29 CFR 1910.147 把氣動能源納入危險能源控制，2024 Norgren LINTRA 手冊也要求安裝前卸壓管路系統。鬆開任何接頭或緊固件前，應隔離電氣與氣動能源、釋放殘壓、固定滑座與負載，並驗證安全狀態（OSHA，2026 查閱；Norgren，2024）。
試運轉觀察與實際安裝是兩種任務。通電測試可能必須用來確認方向、速度、感測器狀態或泄漏，但應遵守機台核准的調試程序。安裝、配管、調整與拆卸時，不應只依賴閥命令或 PLC 停止作為唯一隔離點。垂直軸還要先把移動質量降到下端或機械固定，因為排氣可能釋放負載。Norgren 在退役程序中明確要求垂直安裝氣缸卸壓前先移到下端位置。機台風險評估可能要求煞車、鎖定、平衡、限制件或防護支撐。
ISO 4414:2010提供氣動系統安全框架，但不能取代致動器手冊或現場能源控制程序。若需要進入危險行程區才能完成檢查，應停止並採用核准替代方法。
你正在安裝哪種無桿氣缸架構？
Festo 2025 DGC 型錄列出 DGC-G 基本導向 0.2 mm 間隙、DGC-GF 滑動軸承 0.05 mm、DGC-KF 與 DGC-HD 循環滾珠導向 0 mm。這些差異證明單一安裝公差不能描述所有無桿軸（Festo DGC Catalog，2025）。
請從完整型號代碼與負載路徑開始。該單元是基礎機械耦合氣缸、磁耦合設計、內建導向滑台，還是由氣缸驅動獨立線性導軌？相同鋁型材可能隱藏不同軸承、耦合方式、允許力矩、支撐附件與對中自由度。
無桿氣缸定義指南說明內部機構；對安裝來說，更重要的問題是：氣缸滑座是否直接承載機台負載，還是另有導軌承載？若基礎氣缸剛性連接到獨立導向負載，兩軸不完全相容時就會卡滯。
若耦合或導向形式不清楚，安裝前請先看無桿氣缸類型指南。即使缸徑與行程相近，從基礎型改成導向型也可能改變安裝介面。
安裝面需要多平？

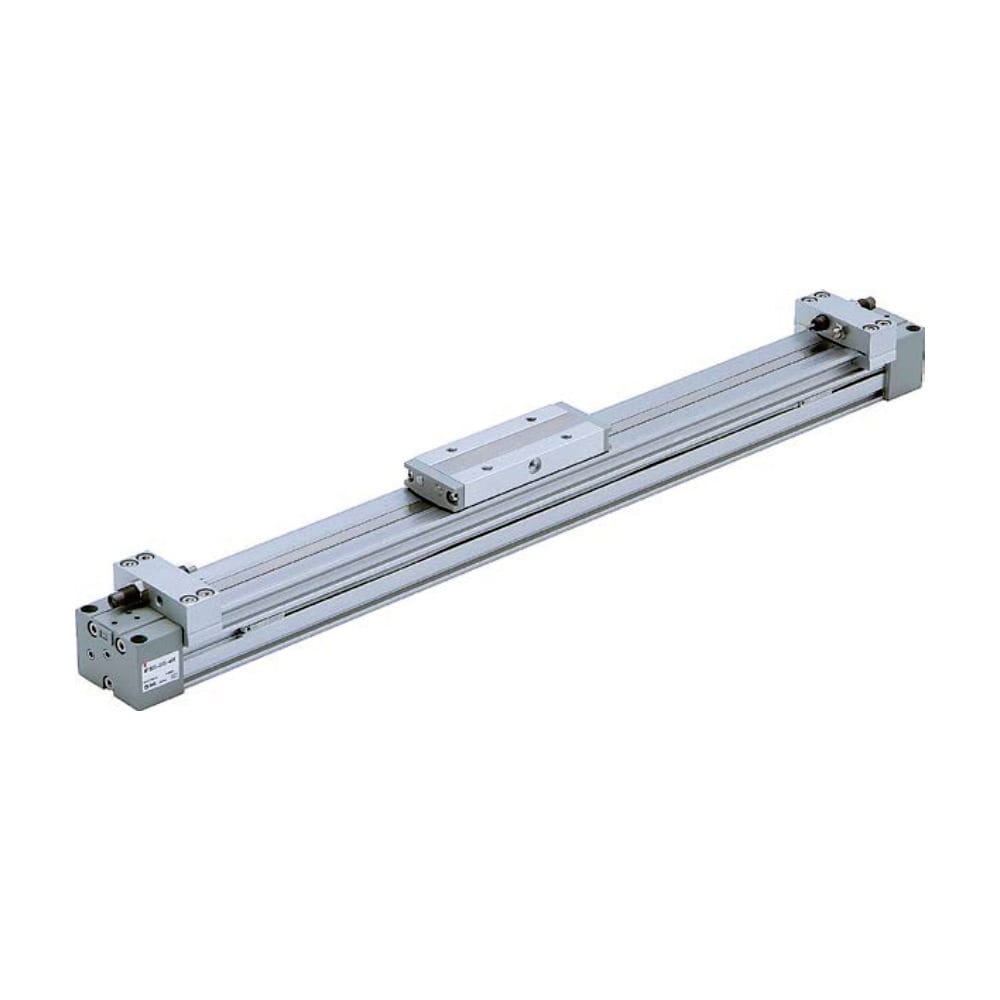

對 MY1B-Z1 的 25、32 與 40 尺寸，SMC 指定滑台安裝介面配合件最大 0.03 mm 平面度，並要求氣缸管兩端至少 5 mm 接觸。這些是系列專屬要求，不是通用無桿氣缸標準（SMC MY1B-Z1 Manual，2026 查閱）。
放置致動器前先清潔並檢查機台表面，移除毛邊、焊渣、漆脊、切屑與螺孔周圍凸起。確認機架在螺栓鎖緊後，以及相鄰設備施力後仍有足夠剛性。表面空載時看似平整，長型材在緊固件就位時仍可能被拉成扭曲。
應依致動器或機台圖紙指定的方法量測，記錄基準點，且只在手冊允許處使用核准墊片。SMC 在 MY1B-Z1 安裝面平面度可疑時建議使用墊片。不要把長氣缸一顆螺栓一顆螺栓強迫拉到不平機架上；不要把移動滑台夾到固定機台面；也不要用側支撐把已扭曲的型材拉直。
我們比較 SMC、Parker、Festo 與 Norgren 說明後得到一致規則：驗收結果應是安裝軸在指定條件下全行程平順移動，而不是從另一種線性導軌產品複製一個百分表數字。
長行程何時需要中間支撐？

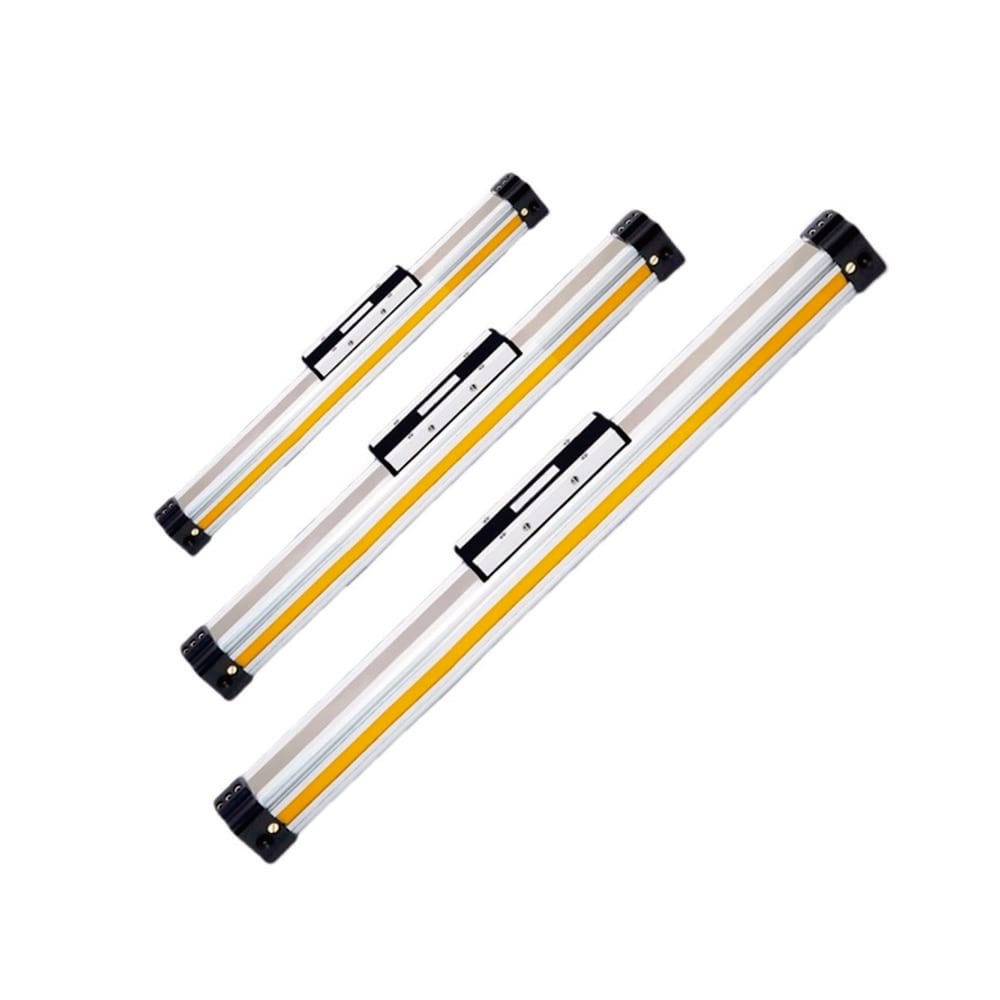

Parker 允許 OSP-P 中間支撐之間彎曲最多 0.5 mm，支撐間距依負載圖選擇。SMC 也要求 MY1B 側支撐間距遵循缸徑與負載圖。兩者都沒有使用「1000 mm 以上加一個支撐」這種通用規則（Parker OSP-P Catalog，2026 查閱；SMC，2026 查閱）。
最大行程與最大無支撐跨距回答的是不同問題。Festo DGC 多個版本發布最高 8500 mm 行程，Parker OSP-P 標準行程到 6000 mm，SMC MY1B 到 5000 mm，Norgren A44000 LINTRA-LITE 到 6000 mm。每個數字仍需要各自的支撐與負載檢查。
請用精確產品圖表或工程計算選擇支撐，並確認附件承受的是軸向力，還是只控制型材撓度。SMC 說明 MY1B 側支撐支架主要用於支撐而不是主要安裝；Parker OSP-P 支撐夾持型材且可承受軸向力，兩者附件邏輯不可互換。
把型號、缸徑、行程、方向、移動質量、負載偏移、加速度、振動與支撐位置記在安裝圖上。負載與力矩選型請使用無桿氣缸負載能力指南，不要把安裝指南當成型錄計算替代品。
如何對中外部導向而不造成卡滯？
Festo DGC 力矩補償器對指定 DGC-G 尺寸可允許最高 2.5 mm 偏移，SMC 則要求 MY1B 浮動支架在 Y 與 Z 軸保留自由度。這些產品專屬裝置用來吸收剛性連接會強迫進氣缸或導向的偏差（Festo DGC Catalog，2025；SMC MY1B-Z1 Manual，2026 查閱）。
先決定哪個元件定位負載。若外部線性導軌承受 pitch、roll 與 yaw 力矩，氣缸通常只應傳遞驅動力，不應變成第二組剛性導向。浮動支架、叉頭或力矩補償器提供製造商指定的自由度。
在連接前，先分別把氣缸與導軌對齊到各自基準。用允許的手動或設置方法讓滑座與導向負載走完整行程。連接件應能自然就位，不需要撬動、槓桿或用螺栓把兩軸拉到一起。若鎖螺栓後拖曳力改變，連接件正在修正對中錯誤，而不是單純傳遞力。
SMC 提醒浮動支架的推力傳遞面不得與本體局部接觸；Festo 也為補償器尺寸發布不同偏移與負載。請量測實際偏移是否在該附件限制內，不要把浮動接頭視為允許無限未對中。架構選擇可配合無桿致動器選型指南一起確認。
安裝硬體應使用多少扭矩？
SMC 對 MY-J25 浮動支架固定螺栓指定 3 N·m，對 MY-J32 與 MY-J40 指定 5 N·m。Norgren 則要求安裝人員遵守其螺釘、螺母與附件給定扭矩。因此正確扭矩是型號與緊固件值，不是 proof load 的通用百分比（SMC，2026 查閱；Norgren，2024）。
請從現行手冊與圖面建立扭矩表，列出緊固位置、尺寸、等級、螺紋咬合、墊圈、潤滑狀態、鎖緊順序與目標扭矩。同一個致動器上的安裝螺絲、浮動支架螺絲、感測器螺絲與緩衝器固定件可能有非常不同的值。
每顆螺絲都先手鎖確認零件能自然就位；需要分段鎖緊或交叉順序時，依手冊或機台程序執行。不要未評估摩擦與預緊力就加入螺紋潤滑、螺紋膠或不同墊圈。不要重複使用損壞的牙孔，也不要用更高扭矩修補氣缸與機架之間的間隙。應先修正安裝面或核准墊片安排。
負載、力矩與緩衝如何影響安裝？
Parker OSP-P 負載與力矩資料以最高 0.5 m/s 活塞速度、輕負載、無衝擊運行為基礎；型錄也指出進入緩衝時的速度可比平均速度高約 50%。因此靜態負載檢查不能驗證高衝擊安裝（Parker OSP-P Catalog，2026 查閱）。
請在三個軸向標示負載重心，並以滑座或導向參考點計算力矩，不要用方便的機架邊緣。移動的支架、拖鏈、軟管、感測器與工具都要納入。推力與負載能力也要分開：缸徑與工作壓力決定可用驅動力，滑座導向與安裝結構承受偏心負載與力矩。
行程末端能量會載入安裝，即使軸在中段行程平順也是如此。請檢查移動質量、接近速度、緩衝設定、外部停止器、吸震器與機架剛性。SMC MY1B-Z1 手冊要求內建緩衝能力不足時增加吸收裝置，並提醒未緩衝撞擊可能損壞氣缸、設備或工件。
氣缸緩衝指南可協助建立調整順序。緩衝不能修復機架未對中，剛性機架也不能彌補過小緩衝。
用記錄化驗收測試完成調試
SMC MY1B-Z1 手冊要求安裝或維修後做功能與泄漏檢查，定期檢查項包括螺栓鬆動、速度變化、全行程平順、泄漏、損傷、排水與滑座間隙。調試應在生產前建立這個基準（SMC MY1B-Z1 Manual，2026 查閱）。
先在安全隔離狀態下檢查料號、方向、緊固扭矩、支撐位置、管路間隙、感測器間隙、緩衝可達性、負載安裝、防護與行程區域。確認工具、運輸塞、鬆散硬體與暫時限制件已按程序移除。
Norgren 提醒啟動時不要在預排氣狀態下作動 LINTRA 氣缸，並要求同時加壓兩側。應遵守已安裝閥與氣缸的精確啟動方法，在機台程序允許時用較低風險條件設置，並讓人員遠離行程區。
| 檢查 | 記錄 | 何時拒收或調查 |
|---|---|---|
| 全行程動作 | 伸出與縮回時間、方向、平順度 | 拖曳力隨位置或最終扭矩改變 |
| 動態壓力 | 閥入口與致動器端口壓力 | 壓力低於選型條件 |
| 對中 | 基準讀值與連接件自由度 | 連接件必須把兩軸拉到一起 |
| 支撐 | 位置、附件型式、緊固扭矩 | 跨距或撓度超過型號方法 |
| 泄漏 | 測試方法、壓力、溫度、結果 | 安裝或負載連接後泄漏變化 |
| 緩衝 | 移動質量、接近速度、最終設定 | 硬撞、彈跳或不到位 |
| 感測器與線纜 | 開關位置、線圈、應力釋放 | 線纜摩擦、拉扯或進入運動區 |
| 最終緊固件 | 扭矩記錄與見證標記 | 出現位移、鬆動或機架變形 |
最佳結尾測試是比較式：低風險運轉一次，再連接負載，再施加最終扭矩，每一步都比較阻力、壓力、泄漏與循環時間。若某一步變化明顯，安裝歷史會指出新增約束。拍下支撐位置與連接件方向，並把讀值存入機台記錄。若運動中壓力不穩，先使用壓降排查指南，再改對中或緩衝設定。
無桿氣缸安裝 FAQ
以下答案把型號專屬限制分開：SMC 對一個 MY1B-Z1 配合介面發布 0.03 mm，Parker 對 OSP-P 支撐間彎曲允許 0.5 mm，Festo DGC 各版本導向間隙從 0 到 0.2 mm。沒有任何一項是通用安裝公差（SMC，2026 查閱；Parker，2026 查閱；Festo，2025）。
無桿氣缸允許的最大未對中量是多少？
沒有通用值。使用精確致動器與附件限制。Festo 在 DGC 版本中列出 0、0.05 與 0.2 mm 導向間隙範例，指定力矩補償器也只對選定型號允許有限偏移。請依實際手冊檢查本體平面度、導向對中、連接件自由度與全行程阻力。
可以把無桿氣缸直接鎖在不平整的焊接機架上嗎？
如果機架會把型材拉出允許狀態，就不可以。SMC 對 MY1B-Z1 建議高平面度表面，平面度可疑時可用核准墊片。應加工、灌漿、補強或墊片調整，不要用安裝螺栓強行把長型材拉平。
如何判斷是否需要中間支撐？
使用該型號的支撐間距圖或工程方法，並輸入缸徑、型材、行程、方向、負載、振動與加速度。Parker OSP-P 允許支撐間彎曲最多 0.5 mm，SMC MY1B 則使用缸徑與負載曲線。型錄最大行程不能證明同長度可無支撐。
無桿氣缸與外部導向都應剛性定位嗎？
通常應讓一個元件定位負載，指定連接件吸收允許偏差。SMC MY1B 浮動支架要求 Y 與 Z 軸自由度，Festo 對部分 DGC 版本提供力矩補償器。剛性的第二約束可能造成卡滯、導向過載、密封磨耗或位置相關阻力。
安裝螺栓應何時重新上扭矩？
依氣缸手冊與機台維護標準，不要自行設定固定 100 小時或 500,000 cycle。SMC MY1B-Z1 手冊要求定期檢查氣缸與工件安裝螺栓鬆動。記錄初始扭矩，若使用見證標記則監控標記，有位移時先查原因再鎖緊。
來源
以下技術來源把數值綁定到指定產品系列、附件、速度或測試條件。若型錄更新，應重新確認相同型號與版次；維護節奏可另參考無桿氣缸預防性維護清單。站點所有權與作者資訊可見於關於我們，讀者可透過聯絡頁面提交修正。
- OSHA: 29 CFR 1910.147，氣動危險能源控制與隔離驗證。
- ISO: ISO 4414:2010 Pneumatic Fluid Power，氣動系統及元件安全要求。
- SMC: MY1B-Z1 Operation Manual, DOC1120098，0.03 mm 平面度、5 mm 端部接觸、浮動支架扭矩、外部導向對中、啟動檢查與維護。
- SMC: MY1B Mechanically Jointed Rodless Cylinder Catalog，長行程側支撐圖、安裝注意事項與 5000 mm 行程語境。
- Festo: Linear Drives DGC Catalog，導向間隙、行程範圍、型材安裝與力矩補償器資料。
- Parker: OSP-P Basic Cylinder Catalog，負載與力矩限制、0.5 mm 支撐撓度、標準行程範圍與緩衝速度。
- Parker: OSP-P Linear Drive Accessories，端部安裝、中間支撐與附件幾何。
- IMI Norgren: LINTRA Operation Manual M_P74045，卸壓、無張力與無扭力安裝、指定緊固件、側支撐、啟動與垂直軸退役。
- IMI Norgren: A44000 LINTRA-LITE Rodless Cylinders，6000 mm 最大行程範例與產品工作範圍。
- AVENTICS video: Rodless cylinders - RTC series，僅作滑座與型材視覺參考，不作公差或安全來源。
