從規格到安裝：客製氣缸的完整生命週期

Q: 客製氣缸製造需要多久？

沒有可靠的通用交期。時間取決於圖面往返、材料供應、專用治具、外包處理、檢驗、測試與客戶 hold point。應要求含規格凍結、圖面核准、材料放行、製造、FAT、文件與出貨的日期化里程碑計畫，並明確定義從哪個關卡開始計時。

Q: 準確報價需要哪些客製氣缸資訊？

需要力與負載工況、運動中可用壓力、行程、速度、工況、安裝基準、外形包絡、活塞桿端與接口、感測、溫度、污染物、清洗化學品、壽命期望與驗收記錄。ISO 4414 涵蓋安裝到維護，因此只用缸徑與行程報價是不完整的。

Q: 每支客製氣缸都應用 1.5 倍工作壓力做耐壓測試嗎？

本指南不支持這種通用規則。SMC CM2/CDM2 範例使用 1.0 MPa 最高工作壓力與 1.5 MPa 耐壓壓力，但其他設計可能有不同核准值與方法。測試計畫必須寫明壓力、介質、保壓時間、治具、安全控制與驗收標準。

Q: 客製氣缸可以重建維修嗎？

通常可以，但可重建性必須在設計與文件中定義。確認可更換密封件與軸承、拆解方法、活塞桿與缸筒檢查限值、扭矩或固定要求、測試程序與備件供應。不要承諾固定延壽，壽命取決於循環、負載、對中、污染、潤滑、壓力、溫度與維護品質。

Q: 客製氣缸一定有固定價格溢價嗎？

固定百分比溢價不可靠。成本由工程時間、一次性零件、材料、加工、表面處理、治具、檢驗、測試文件、數量與未來備件驅動。應比較總安裝風險：機台改動、驗證努力、停機暴露、能源使用、可維護性與替換供應，而不是只看採購價。

Q: 最重要的安裝檢查是什麼？

在安全能源隔離後，驗證全行程對中與自由運動。Parker 特別建議在伸出與縮回位置檢查對中。即使氣缸通過工廠測試，若機台施加側向負載、卡滯、撞擊或過度剛性約束，仍可能早期失效。

客製氣缸是幾何、材料、接口、感測或驗收要求超出一般型錄組態的氣動致動器。它應通過受控工程關卡，而不是在 RFQ 後就消失於供應商工廠。實務生命週期是：應用定義、規格凍結、圖面核准、製造、檢驗與工廠驗收測試，最後才是安裝與試車。

最昂貴的錯誤通常發生在接口。例如，缸徑正確無法彌補錯誤安裝基準；通過壓力測試也不證明長活塞桿在機台上已對中。熟悉的密封材料，也不會自動適合實際溫度、清潔化學品、潤滑劑或食品接觸條件。

重點摘要

在開新圖之前，先判斷工作需要真正客製、修改型錄氣缸，還是 ISO 可互換替換件。

把負載、壓力、行程、速度、工況、環境、安裝基準、接口、感測與驗收標準凍結在同一份受控規格中。

採購材料或加工前核准圖面，並記錄每一次凍結後變更。

採購單要寫明可量測檢驗與測試要求，不要依賴未定義的「標準測試」。

把安裝與試車視為氣缸驗收的一部分，包含能源隔離、對中檢查、低速試動與記錄化基準。

換句話說，最好的專案文件不是最複雜的 CAD 模型，而是最小但受控的證據包，讓採購、製造、品質、維護與機台製造商能回答同一個問題：什麼證據證明這支氣缸可以接受？

重點摘要

ISO 15552:2018 標準化可拆式安裝氣缸的安裝尺寸，缸徑從 32 mm 到 320 mm，額定壓力最高 1,000 kPa (10 bar)。這有助於互換性，但不能取代應用規格、圖面審查、驗收計畫或安裝風險評估（ISO 15552，2025 確認有效）。

採購單啟動採購；核准的工程基準控制專案。

三個規則讓流程可審核：要求必須可量測或明確標為資訊；圖面核准必須識別放行製造的版次；驗收記錄必須能對應氣缸序號或批次。

什麼時候真的需要客製氣缸？

當型錄產品或受控修改無法安全可靠地滿足應用時，才需要客製氣缸。核准新設計前，先把外形、力、行程、安裝、接口、感測、環境與工況和標準選項比較。ISO 15552 為 32-320 mm 缸徑提供一條互換性路徑（ISO 15552，2018）。

決策順序是：標準型錄氣缸、ISO 可互換替換件、修改標準氣缸、真正客製氣缸。ISO 可互換情境可參考ISO 15552 互換性指南。客製不自動更好，獨特缸筒、活塞、密封堆疊或安裝座會創造未來備件與交期風險。實用指標是 uniqueness count：不能由受控標準系列替換的零件數量。

設計開始前必須凍結什麼？

詳細設計前要凍結運轉工況、接口、環境與驗收證據。ISO 4414 涵蓋氣動系統在組裝、安裝、操作、維護與清潔中的要求，ISO 12100 要求生命週期危害識別與風險降低。因此規格不只需要缸徑、行程與名義壓力（ISO 4414，2010；ISO 12100，2010）。

規格膠囊：客製氣缸規格是受控接口文件，不是產品願望清單。它應定義負載與運動工況、運動中最低可用壓力、行程、速度、工況、安裝基準、活塞桿端幾何、接口、感測器、環境與驗收證據。ISO 4414 把氣動系統安全延伸到安裝、操作、維護與清潔；ISO 12100 則把風險評估套用到機台生命週期。因此設計輸入也要包含可接近性、儲能、可預見誤用與維護條件。供應商才能把要求轉成核准圖面、BOM 與測試計畫。若凍結後接口變更，專案應回到文件化審查，而不是依賴口頭例外（ISO 4414；ISO 12100）。

應用與運動資料

先記錄移動質量、外力、方向、速度、循環曲線、停留時間、撞擊風險、側向負載與預期年循環數。尤其要寫明運動中氣缸入口可用壓力，不是只寫壓縮機設定。基本伸出力估算為 F_theoretical = P x A；縮回時要扣除活塞桿面積，再納入摩擦、壓降、加速度、方向與專案裕度。推導可參考氣缸公式。

工具氣壓缸選型缸出力計算器在客製圖面凍結前，檢查缸徑、活塞桿直徑、工作壓力、摩擦裕度與安全係數。出力 = 壓力 × 有效面積缸徑活塞桿直徑工作壓力摩擦預留開啟計算工具

機械與氣動接口

定義所有安裝基準、孔位、銷尺寸、活塞桿端螺紋、接口螺紋與位置、感測器位置、允許調整、完全縮回長度，以及全行程間隙。若尺寸依賴機台，加入對接零件圖。

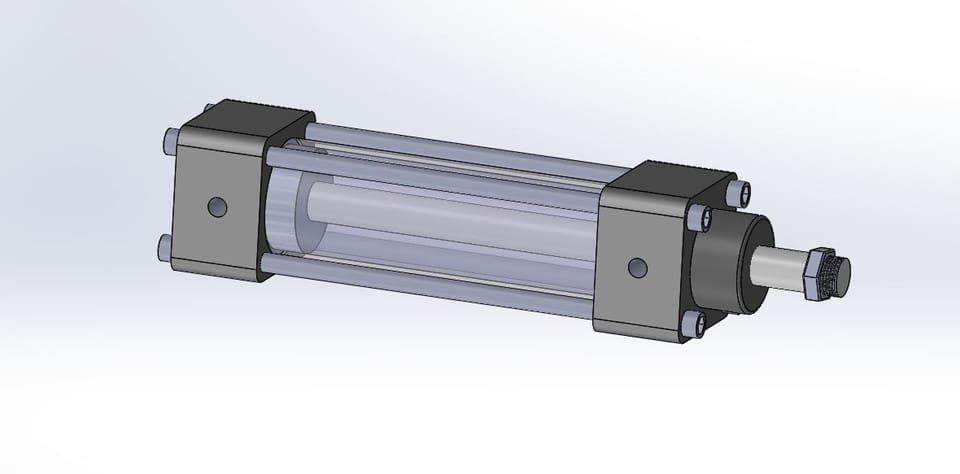

含安裝、接口與外形接口的客製氣缸核准 CAD 模型

上方保留的來源圖片已存成本地路徑。它示範正確的設計審查對象：氣缸及其接口，而不是孤立產品照片。

環境、材料與合規

列出環境與介質溫度、濕度、粉塵、沖洗、清潔化學品、腐蝕、戶外 UV、潤滑政策與衛生限制。IEC 60529 分類外殼侵入防護，但 IP 代碼本身不證明化學相容性或可清潔性（IEC 60529，2013 合併版）。食品接觸應避免籠統的「FDA-approved material」；FDA 指引要求審查特定物質、供應商、預期用途與使用條件（FDA food-contact status guidance，2026-07-10 查閱）。密封選擇也要跟隨真實溫度、潤滑、表面粗糙度、壓力與化學暴露；可參考工業氣缸密封指南。

驗收與文件要求

最後指定哪些尺寸需要記錄、泄漏測試方法與限值、工作壓力範圍、功能檢查、感測器驗證、表面或塗層要求、材料文件、校正期望、標示、包裝、備件與圖面格式。如果要求沒有在報價前寫入，就容易在後續被不同解讀或重新定價。

影片： How to Select a Pneumatic Cylinder，AutomationDirect。凍結力、行程與安裝要求前，可作為短入門。

選型只是起點。客製氣缸規格還必須凍結接口、環境、驗收證據與生命週期支援。

圖面核准與設計凍結應如何運作？

圖面核准應放行一個已識別版次用於製造，並定義後續變更處理方式。Festo 的配置流程把氣缸選型、附件、安裝元件與 CAD 輸出結合，說明核准組件比孤立料號更重要（Festo Design Tool 3D，2026-07-10 查閱）。

圖面凍結是把一個已識別設計版次文件化放行製造。它不是禁止任何後續變更，而是確保每個變更在供應商動作前回到技術審查、影響評估與記錄核准。核准包應包括外形圖、安裝基準、公差、缸徑、行程、接口、緩衝、感測器、材料與表面處理、關鍵密封與耐磨件 BOM、檢驗測試計畫、版次、核准人、日期與變更歷史。不要寫「same as sample」，除非樣品已識別、量測並受控保存。

使用接口控制表

接口	受控值	驗證方式	核准負責人
安裝	基準、孔、銷、對中	圖面 + 機台檢查	機械工程
運動	行程、縮回長度、間隙	圖面 + 運動審查	機台製造商
氣動	接口、壓力、流量、排氣	迴路圖 + 計算	控制/氣動
電氣	感測器、接頭、切換點	I/O 清單 + 圖面	控制工程
環境	溫度、化學品、侵入	材料聲明	製程/EHS/品質
驗收	尺寸、泄漏、功能、記錄	檢驗與測試計畫	品質/業主

每條圖面註記都應被視為設計意圖或驗收標準。若註記無法檢驗、測試或透過受控文件驗證，就應改寫到雙方都理解如何判定符合。

控制凍結後變更

核准後，材料、密封、接口、感測器、表面處理或公差變更都可能影響價格、交期、驗證與備件。要求偏差申請說明原因、受影響圖面、技術影響與處置。會議中的口頭核准不是受控設計變更。

製造與製程中檢驗會發生什麼？

製造把核准版次轉成可追溯零件，並驗證組裝後難以補救的特性。ISO 10012:2026 把量測管理聚焦於設計、生產、測試與服務中的有效可靠結果；NIST 則補充，量測追溯性需要文件化、不間斷且附不確定度的校正鏈（ISO 10012，2026；NIST，2026-07-10 查閱）。

量測膠囊：NIST 以文件化、不間斷校正鏈定義追溯性，但也提醒追溯性本身不證明結果適合該決策。ISO 10012:2026 涵蓋更廣泛的量測管理系統。對客製氣缸而言，檢驗計畫要把儀器、方法、環境、解析度與不確定度配合圖面公差與功能風險（NIST；ISO 10012）。

在控制點檢驗

階段	受控特性範例	證據
進料	牌號、狀態、尺寸、證書身分	收料記錄與供應商文件
加工	基準、螺紋、槽、同心度、活塞桿特徵	製程中量測記錄
缸孔精加工	尺寸、幾何、表面要求	缸孔與表面檢查
塗層或處理	類型、指定厚度或狀態	處理商證書與檢驗
組裝	清潔度、密封方向、潤滑、指定扭矩	流程卡/檢查表
最終測試	泄漏、運動、緩衝、感測器、壓力	連結序號的測試報告

珩磨管品質重要，因為缸孔是運動與密封表面；珩磨氣缸管指南說明其功能。但沒有任何單一緊公差適用於所有氣缸，公差應跟隨圖面、配合、量測能力與功能風險。

讓量測能力符合決策

校正狀態是必要條件，但 NIST 提醒，追溯性不等於結果適合用途。量測範圍、解析度、不確定度、方法、環境與操作流程都必須支援被接受的公差。最有用的檢驗記錄會在同一頁連結三個識別：氣缸或批次、核准圖面版次、量測設備。

採購單應包含哪些驗收測試？

採購單應列出每項測試、方法、條件、限值、樣本數與必要記錄。耐壓壓力不能從通用規則複製：一個現行 SMC CM2/CDM2 型錄範例列出 1.0 MPa 最高工作壓力與 1.5 MPa 耐壓壓力，但這些值適用於該產品家族，不適用於每支客製氣缸（SMC CM2/CDM2 catalog，p. 11）。

驗收膠囊：FAT 只證明其計畫中寫明的要求、方法與條件。有效 FAT 會識別產品版次、測試介質、壓力、穩定與保壓時間、泄漏限值、行程條件、緩衝設定、感測檢查、樣本數、見證狀態與必要記錄。耐壓測試不是壽命測試，短循環檢查也不是長期耐久證據（SMC CM2/CDM2 catalog，p. 11）。

這個型錄範例出現 1.5:1 的耐壓對工作壓力比；實際值仍要依核准設計、測試方法、介質、溫度與風險評估決定。

最低最終驗收結構

工廠驗收測試 (FAT) 是出貨前在供應商場地記錄化檢查約定要求。它需要身份、尺寸、泄漏、壓力、功能行程、感測器與文件審查。不要除非應用風險與測試計畫需要，就要求氦氣泄漏測試或固定循環數；壓降、流量、氣泡、真空或其他方法也可能更適合。

定義見證點與停留點

關鍵或首件氣缸應區分 review point、witness point 與 hold point。Hold point 只放在失敗後代價高昂的位置，例如圖面放行、隱藏接口檢驗或破壞性材料確認。過多 hold point 只會延誤，未必改善證據。

安裝與試車檢查表

安裝是第六個工程關卡，不是物流步驟。OSHA 29 CFR 1910.147 明確包含氣動能源，並要求在維修前控制儲存或殘餘能源。Parker 指引也要求在伸出與縮回位置檢查氣缸對中，因為不對中會載入活塞桿、軸承、密封與安裝座（OSHA 1910.147；Parker installation guidance，2026-07-10 查閱）。

安裝膠囊：氣缸即使在工廠通過尺寸、泄漏、壓力與功能檢查，在機台上仍可能不合格。安裝引入真實支架、銷、負載路徑、管路、控制、防護與運動包絡。OSHA 危害能源規則包含氣動與儲能，因此現場程序必須在手進入危險區前隔離並驗證能源。Parker 也建議在伸出與縮回位置檢查對中。試車應從身份與損傷檢查開始，再進行安全低能量運動、全行程間隙、感測器驗證，以及速度與緩衝的漸進調整（OSHA 1910.147；Parker）。

安裝前

把料號、版次、接口方向、感測器組態與附件和核准圖面比對；檢查運輸保護、活塞桿表面、螺紋、接口與密封是否損傷或污染；確認機台安全，依現場能源控制程序操作；清潔對接面並確認支架、銷、緊固件與對中特徵正確；確認管路、接頭、流量控制與消音器符合迴路圖。

機械安裝期間

支撐氣缸，避免重量彎曲活塞桿或扭曲安裝座；用核准程序鎖緊緊固件；不要強迫固定安裝座就位；對準樞軸銷並允許預期擺動；檢查兩端與全路徑間隙，包含管路與感測器線。長行程或壓縮負載要審查活塞桿屈曲與外部導向，不要把氣缸桿當成機台導軌。更多機台側負載控制可見氣缸在自動化中如何工作。

氣動與電氣連接

接管前確認接口身份。避免污染物進入開口，使用相容螺紋密封做法，不讓密封劑進入流道。按預期方向安裝流量控制，確認感測器電壓、輸出類型、接頭針位與 PLC 邏輯。

受控第一次運動

隔離人員，必要時從較低壓力或較低流量開始，短行程點動並確認方向，慢速伸縮檢查卡滯、間隙、管路與感測器切換。逐步調整緩衝與速度，不要把端蓋當反覆硬擋。低能量檢查通過後才進入正常壓力與負載。最後記錄試車基準：運動中使用點壓力、循環時間、感測器位置、速度控制設定、緩衝設定與泄漏檢查結果。後續檢查可參考氣缸維護比較。

氣缸應隨附哪些文件與備件？

下列 10 類文件讓維護人員能識別、隔離、檢查與重建氣缸，而不必重建專案歷史。ISO 4414 把安裝、操作、維護與清潔視為氣動系統生命週期活動；供應商包應支援這些活動，而不是只有商業裝箱單（ISO 4414，2010）。

交付膠囊：客製氣缸交付包在專案團隊離開後保留工程基準。最低限度應識別最終圖面版次、序號或批次、檢驗與測試記錄、安裝指引、感測器細節與核准備件。規格需要時再加入材料、塗層、食品接觸或校正文件。ISO 4414 將安裝、操作、維護與清潔視為生命週期議題，因此服務資訊應說明安全隔離、調整、檢查與核准維修邊界（ISO 4414，2010）。

依需要要求核准外形與組立圖、料號、序號或批次、銘牌資料、連結身份的檢驗與 FAT 記錄、材料/塗層/食品接觸文件、安裝操作調整與安全說明、建議備件清單、爆炸圖或維修圖、感測器文件與針位、儲存與保存期指引，以及出貨前關閉的偏差與變更記錄。備件策略應依停機風險，而不是通用重建壽命宣稱。

客製氣缸專案常見問題

ISO 15552 涵蓋 32 mm 到 320 mm 缸徑的一個標準化家族，但許多客製專案存在，是因為外形、負載路徑、環境、感測或文件超出型錄方案。下列回答聚焦製造前應凍結的決策，而不是通用價格或交期承諾（ISO 15552，2018）。

客製氣缸製造需要多久？

沒有可靠通用交期。時間取決於圖面循環、材料供應、專用治具、外包處理、檢驗、測試與客戶 hold point。要求日期化里程碑計畫，並從明確定義的關卡開始計時。

準確報價需要哪些客製氣缸資訊？

提供力與負載工況、運動中可用壓力、行程、速度、工況、安裝基準、包絡、活塞桿端與接口、感測、溫度、污染物、清潔化學品、壽命期望與驗收記錄。ISO 4414 涵蓋安裝到維護，因此只依缸徑與行程報價是不完整的（ISO 4414，2010）。

每支客製氣缸都應用 1.5 倍工作壓力做耐壓測試嗎？

本指南不支持通用規則。SMC CM2/CDM2 範例使用 1.0 MPa 最高工作壓力與 1.5 MPa 耐壓壓力，但其他設計可能使用不同核准值與方法。測試計畫要寫明壓力、介質、保壓時間、治具、安全控制與驗收標準（SMC catalog，p. 11）。

客製氣缸可以重建維修嗎？

通常可以，但可重建性必須設計並文件化。確認可更換密封與軸承、拆解方法、活塞桿與缸孔檢查限值、扭矩或保持要求、測試程序與備件供應。不要承諾固定延壽。

客製氣缸一定有固定價格溢價嗎？

沒有可靠的通用百分比。成本取決於工程、獨特零件、材料、加工、表面處理、治具、檢驗、測試、數量與備件策略。比較總安裝風險，不只比較採購價。

最重要的安裝檢查是什麼？

安全能源隔離後，驗證全行程對中與自由運動。Parker 明確建議在伸出與縮回位置檢查對中。通過工廠測試的氣缸，若機台施加側向負載、卡滯、撞擊或過度約束，仍可能早期失效（Parker）。

來源與查閱備註

以下 13 個來源支持已定義主張；它們不認證單一客製設計。ISO 15552 是尺寸互換性參考，ISO 4414 與 ISO 12100 涵蓋系統安全與生命週期風險。所有網頁來源均於 2026-07-10 查閱，除非另列確認日期（ISO 15552）。
