從總持有成本評估 OEM 與售後無桿氣缸
售後無桿氣缸不會自動比較便宜，OEM 氣缸也不會自動成為低成本選擇。能被審核的決策，應先確認替換件已通過尺寸、性能、安全、文件與應用驗收，再比較採購與物流成本。若這些關卡失敗，表面節省就沒有意義。NIST 指出，製造商平均超過一半支出落在供應鏈，因此供應商指引把運費、關稅、較長交期、庫存、管理成本與銷售損失都視為總成本輸入，而不是採購註腳（NIST Supply Chain Management，2025 更新；2026-07-10 查閱）。
重點摘要
OEM replacement 是由原設備製造商的產品與支援系統供應的維修零件。
Aftermarket replacement 是在原渠道之外供應、意圖實現相同功能的替代件；這個標籤本身不說明互換性或品質。
Risk-adjusted TCO 是評估期間內所有成本，包含在驗證證據納入後，由交期不確定、返工、停機與失效帶來的預期財務影響。
能裝上，不代表功能相同。
OEM 與售後對無桿氣缸替換代表什麼？

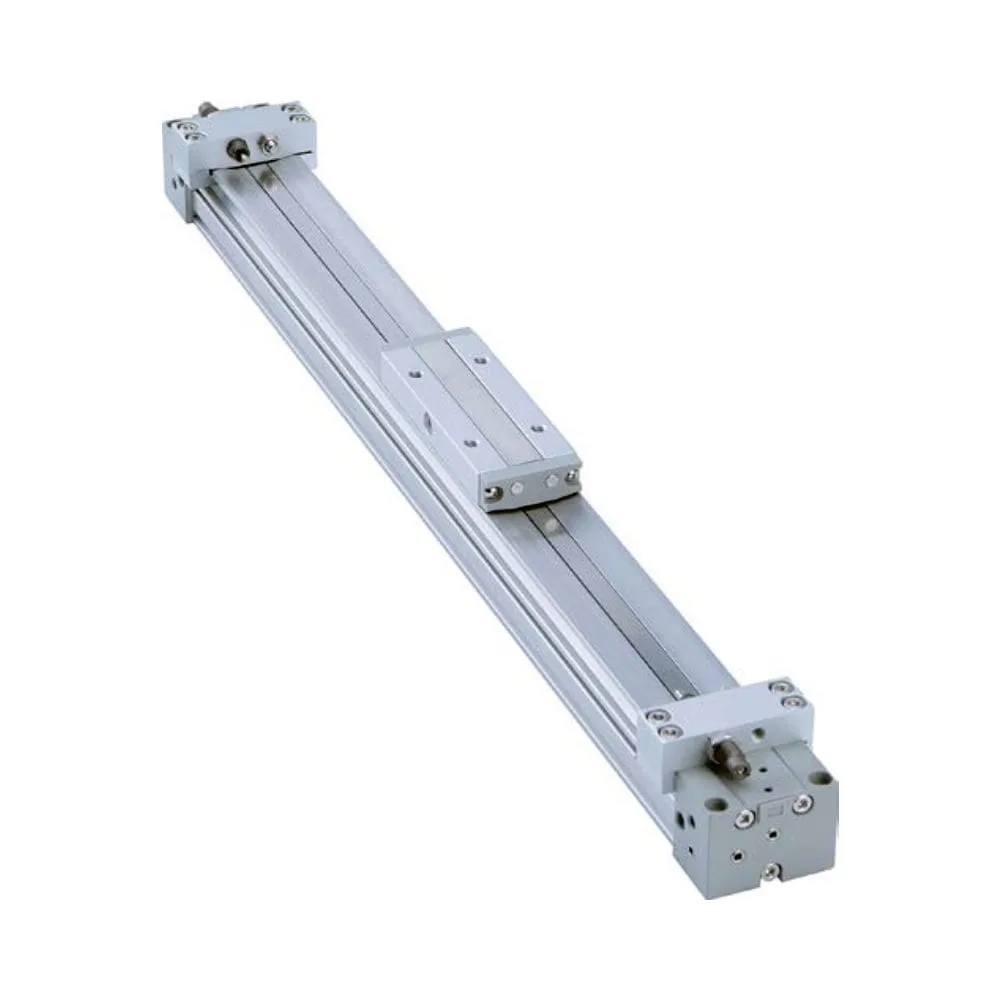

採購標籤描述的是銷售渠道，不是已證明的工程結果。SMC MY1B 的一次更新保留前代安裝尺寸，卻讓最大負載質量與允許力矩最多提升 30%。這直接證明，熟悉的接口可能隱藏不同的性能包絡（SMC MY1B，2025 更新；2026-07-10 查閱）。
對買方而言，「OEM」通常包含原始圖面版次、型錄額定值、附件生態、保固路徑與變更控制流程。即使單價較高，這套組合可能降低工程工作量。「售後」範圍更廣：它可能是有文件支持的直接替換件，也可能是需要支架或感測器變更的可配置等效品，甚至只是照片與名義行程相似的產品。每個「direct replacement」標籤都應被當作證據主張。真正有用的問題不是「哪個品牌更好」，而是「哪個選項在證明所需功能後，讓這台機器取得最低可接受成本」。這會把決策從品牌偏好轉成可審核的驗收記錄。
在無桿布局與其他致動器架構比較時，這個區分同樣重要。既有的無桿氣缸優勢指南說明為什麼選擇這種技術；本文從架構已選定之後開始，聚焦替換來源。
總持有成本比較應包含什麼？

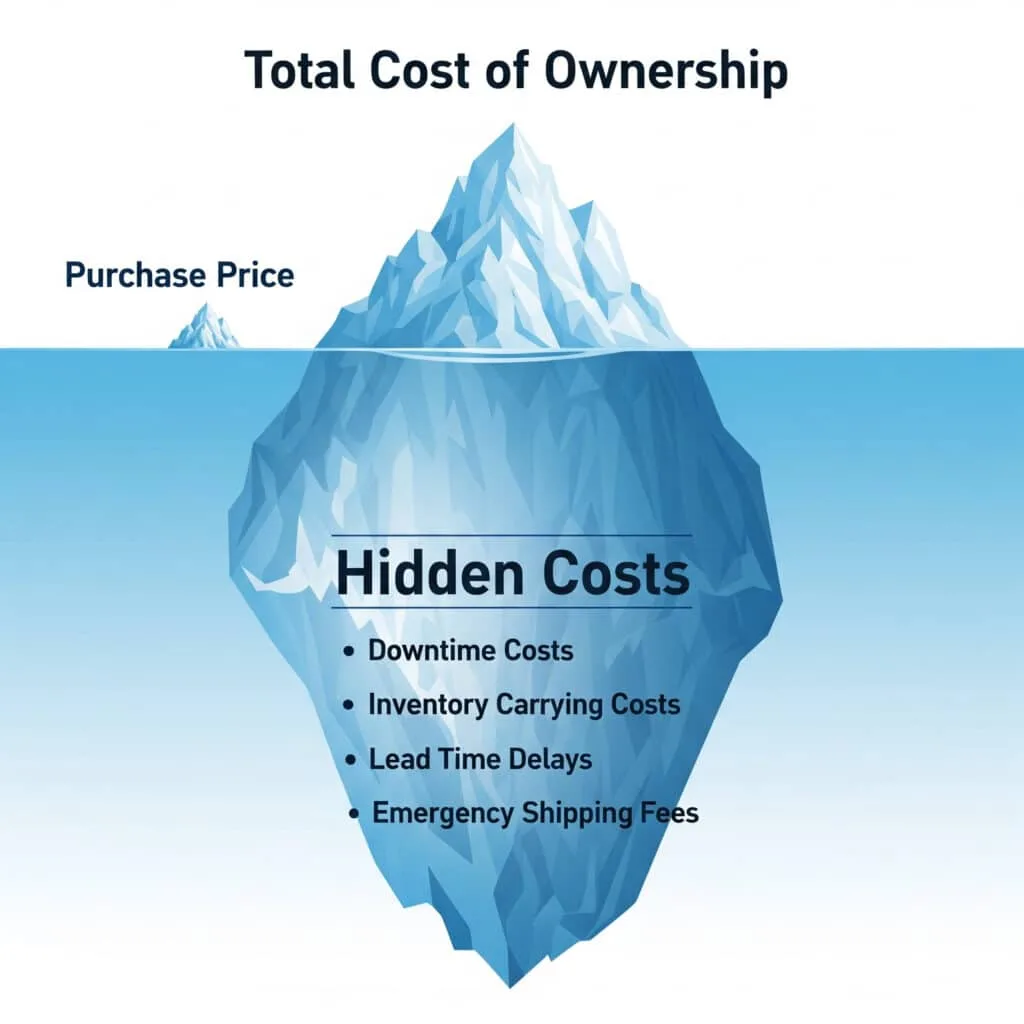

NIST 指出，製造商平均超過一半支出在供應鏈。因此無桿氣缸 TCO 應包含到貨價格、工程、驗證、庫存、維護與預期停機，而不是只比較兩個報價單價（NIST Supply Chain Management，2025 更新；2026-07-10 查閱）。
兩個候選件要用同一評估期間和同一假設：
評估期間 TCO
= 採購價與正常運費
+ 關稅、稅費、報關與緊急物流
+ 工程、轉接件、感測器與控制變更
+ 供應商驗證與進料檢驗
+ 機台試驗與生產驗收
+ 庫存持有成本與呆滯風險
+ 計畫維護、密封套件與工時
+ 預期停機與失效後果
- 可回收保固抵扣或殘值預期成本列應揭露不確定性，而不是把它藏起來。例如，哪個假設會反轉決策？
預期停機成本
= 合格事件發生機率
x 每次事件影響生產的小時數
x 現場核准的每受影響小時成本不要從另一家工廠複製停機費率。財務、營運與維護應同意本地費率，並確認它只包含損失毛利，還是也包含報廢、重啟工時、延遲交付罰則與下游干擾。
| TCO 項目 | OEM 要收集的證據 | 售後件要收集的證據 |
|---|---|---|
| 零件與物流 | 報價、Incoterm、交期承諾、加急政策 | 同一數量與目的地的相同四項 |
| 工程變更 | 原始圖面版次與附件清單 | 標註互換圖、轉接件與感測器變更 |
| 驗證 | 既有核准狀態與服務歷史 | 樣品成本、檢驗計畫、文件與試驗工時 |
| 庫存 | 最小訂購量、安全庫存、保存期限制 | 最小訂購量、補貨波動、雙來源潛力 |
| 維護 | 密封套件、耐磨條、工具與工時需求 | 等效零件清單、維修指引、本地庫存 |
| 失效暴露 | 精確工況的現場歷史 | 測試證據加保守試產估計 |
| 保固回收 | 書面期限、排除條款、退貨物流 | 書面期限、排除條款、退貨物流 |
價格不是證明。這個框架補足更廣泛的氣缸與電動致動器成本比較：那篇比較技術，本文則比較已選定氣動架構的來源。
如何驗證尺寸與功能相容性？
相容性需要分別核准 fit 與 function。Parker 標準 OSP-P 技術規格列出 10 到 80 mm 缸徑、最高 6,000 mm 行程與 8 bar 最高壓力；SMC MY1B 資料列出 25、32、40 mm 缸徑與 0.1 到 0.8 MPa 範圍（Parker OSP-P；SMC MY1B，2026-07-10 查閱）。
從銘牌與最新圖面版次開始。拆卸前拍下安裝方向、接口、感測器、支架、線纜走向與端部間隙。接著記錄核心幾何、機械接口、氣路、負載工況、運動、控制、環境與可維修性。螺紋轉接件只能恢復連接，不能證明流量相同；同樣，照片相似也不能證明導向力矩或停止能量相同。
ISO 6432 替換指南使用同樣的安裝接口量測紀律，但 ISO 6432 是不同氣缸家族，不是無桿氣缸的尺寸標準。採購前，應要求供應商提供逐尺寸互換聲明。「適用於 X 型號」弱於受控圖面，後者會標出每個差異並說明適用性能額定值。
性能證據：比較額定包絡，而不是 Logo
引用的標準型錄值包括 SMC MY1B 5,000 mm、Parker OSP-P 技術規格 6,000 mm、Festo DGC 8,500 mm。這些是初篩限制，不是等效證明（SMC；Parker；Festo，2026-07-10 查閱）。Parker 也另外宣傳最高 41,000 mm 的工程化 OSP-P 長行程系統；下圖使用的是頁面標準技術規格中的 6,000 mm，不是每一種工程組態的絕對上限（Parker OSP-P，2026-07-10 查閱）。
對選定型號，請比較完整額定包絡：力、負載與力矩、速度與工況、停止、導向、氣路接口與環境。緩衝能否在生產速度下停止你的移動質量？一個接口轉接件可能恢復螺紋 fit，卻仍限制流量。
| 參數 | 需要的證據 | 常見錯誤捷徑 |
|---|---|---|
| 力 | 依缸徑與實際動態壓力計算額定力 | 缸徑相同，所以力相同 |
| 負載與力矩 | 允許質量加 pitch、roll、yaw，且符合所需速度 | 滑座螺栓孔距相同 |
| 速度與工況 | 允許速度、循環率、熱限制與潤滑條件 | 最高型錄速度就是連續工況 |
| 停止 | 緩衝或避震器在移動質量與撞擊速度下的容量 | 兩者都有可調緩衝 |
| 導向 | 導向型式、預壓或間隙、撓度與壽命基礎 | 兩者都稱為 guided |
| 氣路接口 | 接口標準、流通面積、壓力範圍與排氣安排 | 螺紋轉接件解決所有差異 |
| 環境 | 溫度、腐蝕、侵入、潔淨室與材料 | 鋁型材看起來相同 |
壓力面積力只能用於初篩。用上方工具確認缸徑是否合理，再確認摩擦裕度、導向力矩、動態壓力與精確製造商額定值。高的靜態調壓器讀值，不代表運動時氣缸端壓力足夠；氣動壓降指南說明這些損失從何而來。SMC 安裝尺寸不變卻提升 30% 負載與力矩的例子，證明相同 fit 可以伴隨不同能力；反過來也可能發生，零件能裝上卻承載較少。
可靠度與供應商品質應如何驗證？
ISO 19973-1:2015 定義氣動元件可靠度測試、資料處理、計算與報告的一般程序，也承認使用壽命會隨應用改變。它沒有把「1,000 萬次循環」建立為無桿氣缸的通用驗收值（ISO 19973-1，2021 複審確認有效；2026-07-10 查閱）。
有用的可靠度主張必須說明測試組態與條件：精確型號、缸徑、行程、導向、密封、感測器、生產版次、樣本數、失效定義、壓力、速度、負載、力矩、循環曲線、溫度、空氣品質、潤滑，以及測試期間允許的調整。還要用追溯記錄把供貨批次連到測試設計，並定義密封、油脂、擠出、加工、關鍵分包商與測試方法的變更通知規則。
對例行檢查、密封件工作、污染檢查與基準記錄，應把驗收計畫連到無桿氣缸預防維護檢查表，避免安裝後來源驗證證據消失。
什麼時候 OEM 零件是較低風險選擇？
當替換可能改變安全相關或文件不足的機台功能、合約條款限制變更，或驗證暴露高於可信採購利益時，OEM 通常是較低風險選擇。OSHA 要求能源控制程序至少每年檢查一次，因此改動隔離方式也需要正式審查（OSHA 1910.147）。
誰負責安全相關變更後的重新驗證？若該軸保護人員、支撐垂直或懸掛負載、執行未單獨工程驗證的安全功能；若已安裝氣缸為客製、停產或文件不足；若認證、客戶驗證、保險、租賃或保固限制替換；若控制器依賴專用感測或制動；或若機台無法提供足夠受防護試驗時間，OEM 往往更合理。OEM 也不是「免審查」的縮寫，仍要確認現行版次、交期與保固條款。
什麼時候售後替換件合理？
當文件化互換、試驗時間與非安全關鍵工況使驗證可行時，售後替換件可能合理。NIST 的一個非氣缸案例中，結構化規劃讓關鍵零件庫存降低 30%；這支持有紀律的供應規劃，不證明氣缸等效（NIST Tapecon case，2026 建立；2026-07-10 查閱）。
現場能否在它變成緊急庫存之前測試樣品？適合的情境包含標準化接口、完整圖面、非安全關鍵工況、可取得試驗時間、多個相同軸、單一來源交期暴露高，或正在進行停產替代專案。第一支單元是驗證單元，不是停機時用生產事故來證明。採購記錄至少要包含核准型號對應、受控互換圖面、證書、檢驗報告、追溯、樣品與生產驗收標準、保固、矯正措施、變更通知、核准備件與重新驗證觸發條件。
建立現場專屬 TCO 工作表與驗收計畫
ISO 55001:2024 把決策濃縮成資產生命週期中的三個連動維度：performance、risk、expenditure。你的工作表應在同一時間範圍顯示三者；一個現場可能用五年期，另一個現場可能用計畫退役日期（ISO 55001，2026-07-10 查閱）。
哪個假設會反轉結果？建立四個工作表或章節：
1. 固定商務輸入
記錄報價、數量、幣別、Incoterm、正常與加急運費、關稅處理、最小訂購量、付款條件、交期承諾與報價有效期。把兩個選項換算到同一到貨基準。
2. 一次性驗證輸入
輸入圖面審查工時、樣品零件、量測、治具、轉接件、控制變更、風險評估、台架測試、機台試驗、驗證材料與核准工時。只把這些費用分攤到可信購買量，不要用樂觀預測掩飾成本。
3. 重複營運輸入
使用現場記錄輸入計畫工時、密封套件、潤滑品、進料檢查、安全庫存、倉儲、依循環替換與預期停機；相關的氣缸與致動器維護比較有助於分開預防工作與故障應對。
4. 驗收與決策規則
樣品到達前先寫明 pass/fail 要求，包含尺寸、泄漏、全行程運轉、動態壓力、負載循環時間、感測器重複性、停止行為、溫度、噪音、連續循環時間、測後檢查與必要核准。用情境，而不是虛假的單點答案；至少計算交期、驗證工時、失效機率與停機後果的預期、有利與不利案例。
結論：把互換性當成工程主張
把互換性當成可測試主張，而不是採購標籤。SMC 報告 MY1B 在安裝尺寸不變下負載與力矩最多提升 30%，NIST 則指出製造商平均超過一半支出在供應鏈。兩者都支持文件化驗證與現場專屬 TCO（SMC，2025；NIST，2025 更新）。
把證據留在機台旁。沒有任何供應商標籤可以取代機台驗收記錄。當 OEM 的既有核准、獨特文件、認證路徑或較低驗證風險高於價格與交期差異時，選擇 OEM；當獨立替換件的受控互換證據通過應用測試，且風險調整後 TCO 在可信不利假設下仍較低時，選擇替代來源。下列來源可作為相容性審查的證據邊界；訂購前，請依實際機台確認尺寸 fit、負載路徑、密封系統、導向方法、維護成本與停機風險。
OEM 與售後無桿氣缸常見問題
沒有任何通用節省、保固或壽命規則適用於每台機器。SMC 報告安裝尺寸不變下性能最多改變 30%，ISO 19973-1 則提供可靠度測試程序而非通用循環門檻。下列回答都需要精確產品資料與現場驗收證據（SMC，2025；ISO，2015）。
使用售後無桿氣缸會自動使機台保固失效嗎？
不會。保固影響取決於合約、當地法律，以及替代零件是否造成被索賠的失效。SMC 報告 MY1B 安裝尺寸不變下負載與力矩最多改變 30%，所以應取得書面保固指引並完成獨立工程審查（SMC MY1B，2025 更新）。
售後無桿氣缸可以節省多少成本？
沒有通用百分比。NIST 指出，製造商平均超過一半支出在供應鏈，因此要用同一期間比較到貨價格、驗證、庫存、維護與預期停機。較低報價不證明總成本較低（NIST，2025 更新）。
直接替換時哪些尺寸必須一致？
檢查總長、安裝、接口、感測器、緩衝與間隙。SMC 在 MY1B 安裝尺寸不變下把最大負載質量與允許力矩最多提升 30%，證明 fit 本身不足夠（SMC MY1B，2025 更新）。接著還要驗證力、力矩、速度、停止、環境與工況。
如何驗證售後氣缸品質？
要求型號專屬證據。Parker 標準 OSP-P 資料列出 8 bar 最高壓力，SMC MY1B 則列出 0.1 到 0.8 MPa 工作範圍；這些數字說明泛稱 OEM-spec 不足夠（Parker；SMC）。最後以檢驗、受防護試驗與記錄化驗收完成。
什麼時候應該沿用 OEM 氣缸？
當安全相關或認證功能尚未重新工程驗證、該單元為客製，或驗證暴露高於可信利益時，應沿用 OEM。OSHA 要求每個能源控制程序至少每年檢查一次，這也支持在替換改變氣動隔離或重啟行為時做正式審查（OSHA 1910.147）。請記錄決策。
來源細節與查閱備註
- NIST 製造推廣合作夥伴計畫：供應鏈管理。 說明供應商評估、分級、評分表、替代來源、風險降低，以及超出採購價格的總成本類別。頁面於 2025 年更新。查閱於 2026-07-10。查看 NIST 供應鏈管理頁面
- ISO 55001:2024。 資產管理系統要求，聚焦生命週期績效、風險與支出。第二版於 2024 年 7 月發布。查閱於 2026-07-10。查看 ISO 55001 標準頁面
- ISO 19973-1:2015。 氣動元件可靠度測試、資料處理、計算與報告的一般程序；它沒有設定無桿氣缸的通用循環壽命門檻。查閱於 2026-07-10。查看 ISO 19973-1 標準頁面
- OSHA 29 CFR 1910.147。 危害能源控制，涵蓋氣動與儲存能源、驗證及定期檢查要求。查閱於 2026-07-10。查看 OSHA 能源控制規範
- Parker OSP-P 系列。 產品系列的缸徑、壓力、推力、溫度與模組化選配資料。頁面列出標準技術規格 6,000 mm，並另行介紹最高 41,000 mm 的工程化長行程。查閱於 2026-07-10。查看 Parker OSP-P 頁面
- SMC MY1B-Z 型錄。 所引用 MY1B 組態的產品專屬缸徑、壓力、速度、行程與尺寸資料。查閱於 2026-07-10。查看 SMC MY1B-Z 型錄
- SMC MY1B 新產品頁面。 報告在安裝尺寸不變下，所引用更新型號的最大負載質量與允許力矩最多增加 30%。2025 年 7 月更新。查閱於 2026-07-10。查看 SMC MY1B 更新頁面
- Festo DGC 技術文件。 產品系列的尺寸、行程、推力、導引、緩衝與組態資料，用於型錄範圍比較。查閱於 2026-07-10。查看 Festo DGC 技術文件
- NIST MEP Tapecon 案例研究。 報告透過規劃專案讓關鍵零件庫存降低 30%。本文只把它作為有界的供應規劃案例，不視為氣缸節省基準。建立於 2026 年。查閱於 2026-07-10。查看 NIST Tapecon 案例
- Parker Hannifin 維修影片。 30 分鐘的 OSP-P 維修包修復流程，展示維修可及性與程序。2022-07-05 發布。查閱於 2026-07-10。查看 Parker 維修影片
