低摩擦氣缸：提升醫療器材製造精密度
低摩擦氣缸是為降低受控運動中的起動阻力與運行阻力而設計的氣動致動器。醫療器材製造中的低摩擦氣缸可以支援平順低速運動或接觸力控制，但不保證定位精度。精度仍取決於閥、調壓器、導向、負載、感測器、控制器、安裝與驗收測試。
這個區分在醫療器材製造中很重要。SMC 對 CQ2X 低速氣缸公布 0.5 mm/s 最小活塞速度，對單作用 MQP 力控制系列公布 0.001 MPa 下限工作壓力。這些數字描述的是特定型號，不是所有低摩擦氣缸的通用公差。
本指南說明如何把型錄資料轉成可防衛的組裝、測試、點膠、搬運與潔淨室設備規格，也說明何時應改用伺服氣動或電動控制。平順運動不等於已量測位置。
重點摘要
- 低摩擦可以改善運動與力控制，但不會產生位置回饋、閉迴路修正或自動精度。
- CQ2X 可達 0.5 mm/s。
- 潔淨室適用性需要型號層級粒子證據與安裝設備評估。
- 必須在實際機台上驗證速度、力、位置、泄漏、粒子與完整迴路。
不要依賴通用 FDA 公差、未驗證客戶故事，或沒有匹配測試記錄的產品性能數字。每個數值規格都應連到具名系列、來源與運轉條件。
低摩擦實際改善什麼？
低摩擦主要降低啟動或維持運動所需的壓力與力。在現行 MQQ/MQM/MQP 型錄中，SMC 列出 MQP 從 0.001 MPa、MQQT 從 0.005 MPa 起的工作壓力下限，顯示結果是系列專屬，而不是氣缸通用性質（SMC MQQ/MQM/MQP catalog，2026 查閱）。

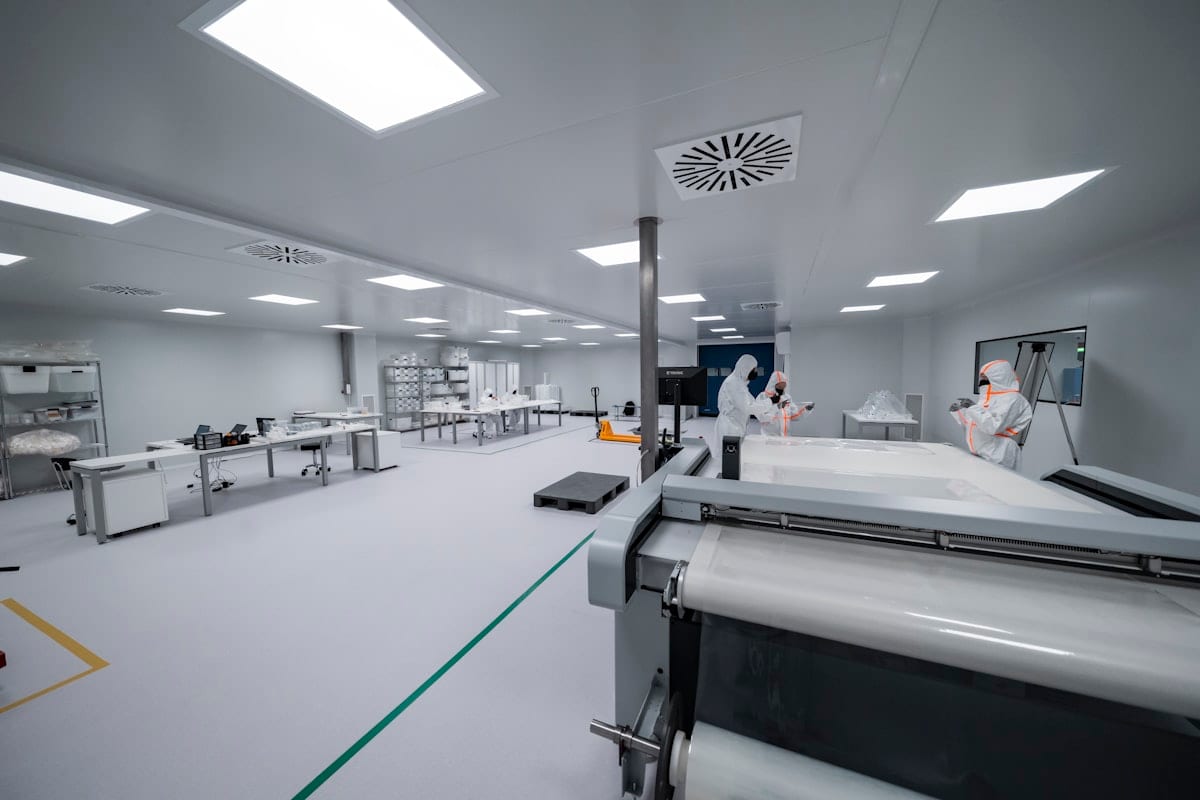

照片：TECNIC Bioprocess Solutions via Unsplash。潔淨室分級適用於受控環境；設備適用性仍需要自己的證據。
起動阻力是活塞開始移動前必須克服的力。若密封黏著與滑動阻力高，壓力會上升但活塞不動，直到可用力超過阻力時軸突然跳動；這就是低摩擦設計要降低的 stick-slip 行為。
有用的效益取決於工作。接觸滾輪需要穩定力，移液治具可能需要柔和接近，測試座可能要可重複夾持而不損壞射出零件。這些需求都不自動代表活塞必須以編碼器級精度停在任意位置。實務規格不應寫成「高精度氣缸」，而應寫成可量測窗口：最低穩定速度、調壓壓力下可用力、允許側向負載、泄漏、感測器行為與安裝製程允許變異。
哪些公開規格最重要？
從精確系列代碼開始，因為型錄限制可能相差超過一個數量級。SMC 列出 MQQT 為 0.3 到 300 mm/s、MQML 為 0.5 到 1,000 mm/s、CQ2X 為 0.5 到 300 mm/s（SMC low-friction catalog 與 SMC CQ2X catalog，2026 查閱）。
比較供應商前，記錄最小與最大活塞速度、最低工作壓力、力控制範圍、泄漏、側向負載允許值、緩衝與動能限制。金屬密封低摩擦設計可能允許標準彈性體密封氣缸不常見的泄漏，因此要記錄測試壓力、溫度與基準空氣。側向負載會增加摩擦並抹掉原本選用特殊密封的好處。
SMC MQP 系列說明型號代碼的重要性。其型錄為各缸徑指定不同推力控制範圍：4 mm 為 0.01 到 8 N，20 mm 為 0.30 到 200 N；製造商也說明實際控制取決於活塞面積與壓力精度。
不要把這些值和供應商理論力表當成同一種測試比較。理論關係是壓力乘以有效活塞面積；實際控制力還包含調壓器誤差、壓降、密封阻力、移動質量、重力、加速度、導向摩擦與接觸幾何。
低摩擦氣缸能提供精密定位嗎？
低摩擦氣缸可以改善運動一致性，但不能承諾通用定位公差。Festo 2026 DSNU 資料表把「low friction」與「uniform, slow movement」列為可配置變體，同時另外標示接近開關位置檢測，說明摩擦、運動與位置回饋是不同功能（Festo DSNU data sheet，2026）。
當負載停在設計好的機械基準上，且開關確認最終狀態時，端點工作可以高度重複。中間行程停止則困難得多：壓縮空氣有彈性、閥流量受壓比影響、負載可能變動，開迴路氣缸也不知道剩餘位置誤差。
中間行程工作需要明確位置回饋。氣缸位置感測指南分開端點開關、區段、類比傳送器、磁致伸縮感測器與編碼器。感測器可以量測位置，但如果氣缸要修正誤差，仍需要合適控制架構。多個命令位置應先研究伺服氣動定位架構；若製程需要高剛性、快速、多位置與嚴格 following-error，與電動致動器和氣缸比較可能指向電動軸。
潔淨室適用性需要設備層級證據
設備適用性是機械可在預期環境潔淨要求內運轉的證據，不能由「low friction」字樣直接賦予。ISO 14644-14:2026 定義以空氣中粒子濃度為基礎的方法，ISO 14644-1:2015 則使用 0.1 到 5 micrometres 粒子分類空氣（ISO 14644-14，2026；ISO 14644-1，2015）。
精確潔淨系列代碼可以帶來有用證據。SMC CG1 潔淨系列型錄為 10- 組態列 Class 4、為 21- 列 Class 5、為 11- 或 22- 變體列 Class 3；也區分氟素潤滑脂與鋰皂基潤滑脂，並提醒超過指定行程可能使粒子產生等級失效（SMC clean CG1 catalog，2026 查閱）。
粒子是量測出來的，不是推定出來的。審查完整組件：確認是否使用 relief port 或真空吸引及其排氣位置；記錄潤滑化學、外露材料、密封、塗層與清潔劑相容性；審查接頭、消音器、開關、線纜外被、導向、避震器與外部油脂；在操作狀態下測試設備，包含真實速度、行程、負載與維護狀態；並把粒子適用性和可清潔性分開。排氣可能污染製程，可參考ISO 壓縮空氣品質等級與聚結過濾器指南。
哪些醫療器材製造任務適合低摩擦氣缸？
低摩擦氣缸適合平順低速運動或受控接觸力比任意多位置精度更重要的任務。SMC MQP 型錄在五個缸徑上跨越 0.01 到 200 N，讓力敏感治具比「每支都提供亞毫米定位」這種未支持主張更有根據（SMC MQP catalog，2026 查閱）。
合適任務包括：讓測試探針無硬撞擊接觸、在滾輪或薄膜上保持輕壓並用校正荷重元確認力、夾持射出件而不扭曲量測、以已驗證低速推進點膠器、在兩個硬擋之間移動治具並確認端點與機械基準。差的候選任務包括無回饋自由中段定位、只依活塞位置做精密量測、沒有導向的高側向負載運動，以及供應商無法文件化材料或粒子行為的安裝。
同樣的區分也適用於植入式器材製造。氣動元件可以是製造設備的一部分，但不會把合規性賦予成品。ISO 13485:2016定義品質管理框架，現行 FDA QMSR 要求製造商建立適當品質系統；兩者都不指定通用氣缸公差。
工程師應如何為醫療器材製造選用低摩擦氣缸？
先從力與速度開始，再為摩擦與變異加入裕度。SMC 說明 CQ2X 支援 0.5 到 300 mm/s，但型錄也提醒低壓穩定性取決於負載，最大速度可能受迴路或工作壓力限制（SMC CQ2X catalog，2026 查閱）。
雙作用氣缸伸出理論力由活塞面積與壓力計算；縮回時扣除活塞桿面積，再納入氣缸端調壓壓力、導向摩擦、密封行為、重力、加速度、製程接觸力與機台風險相符的安全係數。基礎公式可見壓力與面積求力。
低速規格最好同時寫明目標速度與該速度下可用力。只寫速度會隱藏調壓器 droop、管路損失與負載變動。速度控制也要跟隨製造商迴路指引；低摩擦與力控制迴路可能使用精密調壓、差壓、meter-in 流量控制或專用安排，而不是通用 meter-out。可比較meter-in 與 meter-out 控制，並在實際系列手冊上驗證。不要用節流把軸「悶」到看似穩定；閥太小、細長管路、調壓器 droop、困氣與排氣限制都會造成延遲與壓力振盪。流路檢查可用氣動流量計算指南。
工具氣壓缸選型缸速度計算器由缸徑、活塞桿直徑與可用流量估算名義氣缸速度，再與精確低摩擦氣缸型錄範圍和安裝軸測試比較。速度 = 實際流量 / 有效面積缸徑活塞桿直徑行程長度可用自由空氣流量開啟計算工具
此工具只是初篩。它不能預測 stick-slip、調壓器反應、密封起動阻力、導向摩擦、粒子排放或潔淨室適用性；這些項目要在元件規格與驗證方案中另行記錄。
驗收測試：量測安裝軸
驗收測試必須再現真實負載與操作環境。使用指定壓力與速度，跑完整行程。現行 21 CFR Part 820 要求適當品質管理系統，且可能要求測試記錄；它不規定通用 0.001-inch 致動器公差（21 CFR Part 820，2026 現行）。
| 要求 | 測試方法 | 記錄 |
|---|---|---|
| 平順起動 | 定義停留時間後命令運動 | 起動壓力、延遲、超越 |
| 低速行走 | 量測位移對時間 | 平均速度、速度波動、停滯 |
| 接觸力 | 使用校正荷重元 | 峰值、穩態值、漂移、循環變異 |
| 端點重複性 | 相對機台基準量測 | 分布，不只最佳結果 |
| 泄漏 | 使用供應商指定方法 | 壓力、溫度、量測泄漏 |
| 潔淨適用性 | 依核准粒子方案 | 操作狀態、位置、粒徑通道 |
| 行程末端行為 | 測試最大可信移動質量 | 撞擊、回彈、緩衝設定 |
低摩擦氣缸驗收結果只有在測試邊界被記錄時才可移植。記錄型號代碼、缸徑、行程、方向、負載、導向、閥與管路；量測供氣壓力與氣缸端壓力；包含命令速度、停留時間、感測器解析度、環境條件與循環數。報告速度、力或端點量測分布，而不是只報告最佳循環。潔淨設備還要加入粒徑、取樣位置、操作條件、背景計數與精確 ISO 14644 方法。
測試循環數要足以暴露暖機、調壓器漂移、密封調整與停留後變化。先定義接受限值，再開始測試。把元件驗證和製程驗證分開：元件證明訂購氣缸符合型錄與材料要求；製程證明完整機台能完成製造步驟。對撞擊敏感軸，另行審查氣缸緩衝；低滑動阻力密封不能移除負載、治具與移動活塞在行程末端的動能。
什麼時候應選擇其他致動器策略？
當製程要求超出開迴路低摩擦氣缸能證明的範圍時，應選擇其他策略。Festo 2026 DSNU 表把低摩擦、慢速運動與位置檢測視為不同選項，SMC 也公布不同的低速、低摩擦、潔淨與力控制家族。架構必須匹配受控變量（Festo，2026；SMC，2026 查閱）。
| 製程要求 | 更好的起點 |
|---|---|
| 兩個端點、柔和運動 | 帶開關的低速或低摩擦氣缸 |
| 穩定接觸力 | 低摩擦氣缸加精密壓力調節 |
| 多個命令位置 | 帶連續回饋的伺服氣動軸 |
| 嚴格路徑控制與高剛性 | 電動伺服致動器 |
| 潔淨環境 | 有文件的潔淨系列致動器與設備評估 |
| 顯著側向負載 | 導向致動器或外部導向並驗證對中 |
這不是由便宜到昂貴的排名，而是控制決策。低摩擦氣缸可以是軟接觸與兩位置工作的最簡可靠答案；若製程真正需要閉迴路位置、速度或力控制，卻省略周邊硬體，它會變成昂貴錯誤。
醫療製造低摩擦氣缸常見問題
以下五個回答以可量測邊界取代未支持承諾。關鍵公開數字是 SMC CQ2X 0.5 mm/s 最小速度、MQP 0.001 MPa 壓力下限，以及 ISO 14644-14:2026 設備評估範圍；它們都不建立通用醫療器材精度或潔淨室主張（SMC，2026 查閱；ISO，2026）。
低摩擦氣缸可以達到什麼定位精度？
沒有通用精度值。低摩擦降低阻力，但位置表現取決於負載、導向、閥、感測器、控制器、壓力與停止設計。Festo 2026 DSNU 表把低摩擦與位置檢測分開列出。請指定安裝軸驗收帶，並在生產條件下測試。
每一種低摩擦氣缸都適合 ISO Class 7 潔淨室嗎？
不能只憑標籤認定。ISO 14644-14:2026 以空氣中粒子濃度評估設備適用性。型號證據仍重要。SMC 潔淨系列範例依精確代碼、潤滑脂、泄放與真空安排區分 Class 3、4、5 組態。應審查完整機台，而不是從密封描述直接指定 Class 7。
低摩擦氣缸可以直接替換標準氣缸嗎？
只有在檢查完整型號代碼後才可以。SMC 說明若干 CQ2X 尺寸可與相關標準形式互換，但壓力限制、緩衝、泄漏與密封仍可能不同。核准前檢查接口尺寸、速度範圍、潔淨選項、安裝尺寸、活塞桿螺紋、行程、開關、負載與氣動迴路圖。
低速運動最佳速度控制方法是什麼？
使用精確系列指定方法。有些低摩擦力控制迴路在低壓低速管理接觸力時使用精密調壓或 meter-in 控制；普通氣缸常用 meter-out。SMC CQ2X 型錄列出 0.5 到 300 mm/s，也提醒負載、壓力與迴路設計會限制穩定運行。
醫療器材製造商應如何驗證致動器？
依預先定義的製程限制測試安裝軸。記錄起動行為與低速變異，量測接觸力與端點重複性；適用時加入泄漏、撞擊與粒子結果。2026 FDA QMSR 要求適當品質系統，但不提供通用致動器公差，也不能取代製程專屬風險分析。
來源
下列來源包含 2026 FDA QMSR、ISO 更新，以及現行 SMC 與 Festo 資料，涵蓋壓力、速度、力、粒子與感測。所有 URL 均於 2026-07-10 查閱。請把製造商數值連到具名系列與組態，讓標準、型錄限制與安裝機台驗收結果保持分離。
- FDA, Quality Management System Regulation (QMSR)，2026-02-02 更新。
- Electronic Code of Federal Regulations, 21 CFR Part 820，2026-07-08 現行。
- ISO 13485:2016, Medical devices - Quality management systems，2025 確認有效。
- ISO 14644-14:2026，設備按空氣中粒子濃度評估適用性。
- ISO 14644-1:2015，依粒子濃度分類空氣潔淨度。
- SMC, Low Friction Cylinders MQQ/MQM/MQP，用於型號專屬壓力下限、速度範圍、力控制限制與泄漏提醒。
- SMC, Smooth/Low Speed Cylinders CJ2X/CM2X/CQSX/CQ2X/CUX。
- SMC, Clean Series CG1-Z，用於潔淨系列等級、潤滑脂與粒子產生條件。
- Festo, DSNU-20 ISO Cylinder Data Sheet，2026-06-06，用於區分低摩擦、慢速運動與位置感測選項。
