氣動氣缸中的起動力是什麼？
氣動氣缸起動力（breakaway force），是讓活塞與連接負載從靜止開始移動所需的淨力。單位很重要。它必須克服密封摩擦、導向摩擦、重力或工藝負載、彈簧力、機械卡滯，以及相對側困住壓力。它是力，以牛頓或磅力表示，不是能量。
「每支氣缸起動都需要多 25-50% 力」不是站得住腳的規則。SMC 發布的是型號專屬最低操作壓力，並指出滑動阻力會隨壓力改變（SMC Basic Characteristics of Air Cylinders，2026-07-10 擷取）。請先計算負載路徑，再在首次可檢測動作時量測兩個氣缸接口。
沒有主要證據支持通用 25-50% 起動力倍率。請使用產品資料、透明工作表與定義清楚的現場測試，不要把通用百分比直接複製到氣缸力量裕量中。
起動壓力是在明確測試條件下，運動開始時工作腔的壓力。運行力是在運動開始後可用的力。Stick-slip 是運動中反覆停止與釋放，不只是單一高起動壓力讀值。
重點摘要
- SMC 對代表性平滑氣缸型號列出 0.005 到 0.03 MPa 的最低操作壓力，證明起動行為屬於產品專屬。
- 計算兩個活塞面上的壓力力，再扣除負載、彈簧、密封、導向與卡滯阻力。
- 在定義好的停留時間後，量測首次動作時的端口壓力；不要依賴上游調壓器壓力表。
「breakaway force」在氣動型錄中有兩個意思。對傳統有桿氣缸，它通常描述啟動滑動前必須克服的阻力；對磁耦合無桿氣缸，它可能描述外部滑座與內部活塞分離的耦合力。SMC 的代表性平滑氣缸型號最低操作壓力跨越 0.005-0.03 MPa，而 Festo DGO 資料把 breakaway force 用作磁耦合值（SMC；Festo DGO，2026-07-10 擷取）。使用任何數字前，先識別型錄評定的是哪個元件與故障模式。不要互相代用，並在每個採購值旁寫明術語與單位。
工具氣壓缸選型缸出力計算器扣除起動阻力與外部負載前，先用缸徑、桿徑與壓力計算理想伸出力與回程力。出力 = 壓力 × 有效面積缸徑活塞桿直徑工作壓力摩擦預留開啟計算工具
簡短答案：起動力讓運動開始
SMC 目前平滑氣缸型錄對代表性型號與缸徑組列出 0.005 到 0.03 MPa 的最低操作壓力（SMC Smooth Cylinder Catalog，2026-07-10 擷取）。這個六倍範圍說明，起動力應來自型號資料或受控量測，而不是通用百分比。
靜止時，壓力在受命令腔室中建立，而相對腔室可能保留背壓。只有當產生的壓力力差超過負載路徑中的全部阻力時，運動才會開始。單桿氣缸端蓋側與桿側有效面積不同，因此臨界值會隨方向改變。
淨起動力 =
無桿側壓力 x 完整活塞面積
- 有桿側壓力 x 環形面積
- 外部負載阻力
- 彈簧力
- 密封件與導向件摩擦力
- 機械卡滯阻力正值只代表計算裕量，不是保證。所選氣缸仍需要型號專屬壓力、速度、側向負載、安裝、溫度與緩衝檢查。若機台已建好，壓力曲線與首次動作訊號通常比再估一次型錄更有用。
氣動氣缸中的起動力是什麼意思？
ISO 6431:1992 已於 2004 年撤銷，而現行 18 頁 ISO 15552:2018 標準涵蓋 32 到 320 mm 缸徑、最高 1,000 kPa 或 10 bar 的可拆式安裝氣缸（ISO 6431；ISO 15552，2025 確認）。兩個標準都沒有提供通用起動力比率。

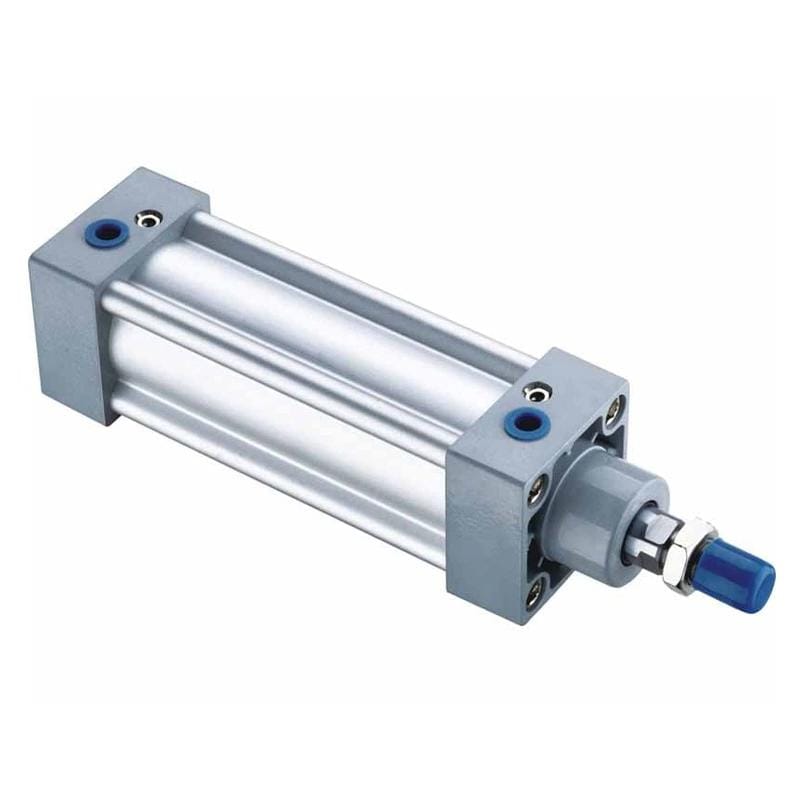

傳統 SI 產品名稱引用 ISO 6431 幾何，但新的工程文件應承認 ISO 15552 是替代標準。可互換安裝尺寸不保證相同密封摩擦、最低操作壓力、允許側向負載、緩衝或低速行為。
起動力包括任何抵抗第一次運動的因素：
- 活塞密封與桿封摩擦
- 軸承、耐磨環與外部導向摩擦
- 沿運動軸線的重力分量
- 工藝負載、回復彈簧、軟管拖曳與電纜拖曳
- 排氣腔室中的背壓
- 對中不良、側向負載、過緊叉頭與機械卡滯
不要把這些阻力與磁耦合能力混淆。磁耦合無桿氣缸可能有足夠氣動推力移動內部活塞，但外部滑座仍會脫耦。磁耦合無桿氣缸指南討論的是另一個耦合限制。
起動力和運行力有何不同？
SMC 表示其平滑氣缸系列可以在 5 mm/s 穩定運轉，而 Parker 說明較長靜止時間會因潤滑劑被擠離、密封貼合表面而提高起動摩擦（SMC Smooth Cylinders；Parker Sealing Products，2026-07-10 擷取）。
起動力是門檻。運行力是活塞已移動、潤滑膜已改變、閥正在充排腔室後的動態平衡。差異不是固定百分比，也可能因方向而變。
| 測試 | 揭示內容 | 避免假設 |
|---|---|---|
| 停留後 | 密封/潤滑狀態 | 一次循環涵蓋所有停留時間 |
| 熱循環 | 運行摩擦 | 熱態可預測隔夜重啟 |
| 帶載/空載 | 外部阻力 | 每個變化都是密封摩擦 |
| 伸出/回程 | 面積與排氣差異 | 兩個方向相同 |
實務規格不是「起動力必須比運行力高 30%」。它是測試包絡：方向、停留時間、溫度、負載、供氣條件、閥狀態、速度設定，以及首次出現位移時兩個端口的壓力。SMC 的 0.005-0.03 MPa 型錄範圍與 Parker 的停留指引說明，結果屬於產品與條件，不屬於通用百分比（SMC；Parker，2026-07-10 擷取）。把命令、工作端口壓力、相對端口壓力與首次可檢測位移記錄在同一時間基準上。沒有這些上下文，兩個起動讀值不可比較。
如何計算淨起動力與起動壓力？
例如，一個透明工作表使用 63 mm 缸徑與 20 mm 活塞桿，活塞面積為 3,117 mm2，桿側環形面積為 2,803 mm2。這些尺寸落在 ISO 15552 的 32-320 mm 缸徑系列內（ISO 15552，2025 確認）。這些輸入是假設，不是產品額定。
配套的壓差力指南涵蓋氣缸运動中的一般淨力方程；本節只把平衡用在首次運動，求出讓起動裕量達到零的工作腔壓力。
NIST 把帕斯卡定義為每平方米一牛頓，因此 1 MPa 等於 1 N/mm2（NIST Guide to the SI，2026-07-10 擷取）。這個換算可讓工作表保持簡潔，而不混淆壓力與力單位。
假設伸出條件如下：
- 端蓋側壓力：0.25 MPa
- 桿側背壓：0.05 MPa
- 外部阻力負載：400 N
- 密封與導向合計阻力：90 N
- 沒有回復彈簧
無桿側壓力產生的推力 = 0.25 N/mm2 x 3,117 mm2 = 779 N
有桿側反向推力 = 0.05 N/mm2 x 2,803 mm2 = 140 N
淨起動裕量 = 779 - 140 - 400 - 90 = 149 N估算端蓋側臨界壓力為：
所需無桿側壓力 =
(有桿側反向 推力 + 外部阻力 + 密封件／導向件阻力)
/ 完整活塞面積
= (140 N + 400 N + 90 N) / 3,117 mm2
= 0.202 MPa這個方程比用通用靜摩擦係數乘負載更好，因為它讓氣動與機械項目在量綱上正確。在範例中，0.202 MPa 在 3,117 mm2 活塞面積上產生約 630 N，平衡 140 N 桿側壓力力、400 N 外部阻力與假設的 90 N 密封導向摩擦。NIST 對帕斯卡的定義支援 MPa 與 N/mm2 的等效計算（NIST，2026-07-10 擷取）。90 N 項仍是估算；低速、長停留或起動裕量很小時，應以製造商資料或量測值取代。
如何在機台上量測起動壓力？
CAGI 表示，設計良好的空氣系統應把空壓機到使用點壓降維持在 10% 以內，因此調壓器壓力表無法證明啟動命令期間實際到達氣缸的是多少壓力（CAGI Pressure Drop FAQs，2026-07-10 擷取）。請在批准測試設定允許的情況下，盡量接近氣缸量測工作端與相對端。
- 定義方向、載荷、治具狀態、溫度、停留時間、調壓器設定與速度控制位置。
- 在兩個氣缸端口安裝合適壓力感測器，且不得造成不安全管路或困住能量。
- 在同一時間基準上記錄命令狀態、兩端壓力與位移或位置感測器變化。
- 從定義好的停留條件開始，識別高於感測器噪聲的第一次可重複運動。
- 記錄此刻工作端壓力、相對端壓力與計算出的淨壓力力。
- 重複足夠次數以看到正常散布，再比較伸出、回程、冷啟動、熱循環與負載狀態。
什麼算運動？測試前先定義。捕捉開始，不是結束。例如行程末端 reed switch 太晚。請使用編碼器、位移感測器、合適機台位置訊號或其他足以識別運動起點的方法。
不要鬆開接頭來看是否有空氣。依機台程序隔離儲能，使用額定測點與儀表，並在生產前恢復迴路。更廣泛的氣動故障排查指南提供圍繞此量測的閥、供氣與機械分支。
停留後是什麼讓起動力增加？
Parker 的密封設計指南說明，靜止時間可能把潤滑劑推離接觸區，並讓密封更貼合表面，增加起動摩擦（Parker Performance Sealing Products，2026-07-10 擷取）。SMC 另列出專用平滑氣缸可穩定 5 mm/s 運轉。
停留只是其中一個變數，模式才重要。較高的首次啟動壓力也可能來自較冷的彈性體、不合適的潤滑脂、乾燥或污染表面、密封膨潤、側向受力軸承、過緊外部導向、軟管拖曳或閥迴路困壓。
- 只在長停留後：審查潤滑、密封材料、溫度與表面狀態。
- 只在一個方向：比較有效面積、桿封、閥路、排氣限制與負載幾何。
- 只在帶載時：檢查導向對中、工藝力、連桿角度與安裝變形。
- 低速時更糟：調查 stick-slip、meter-in 與 meter-out 控制、壓力波動與導向阻力。
- 維護後更糟：確認密封方向、潤滑脂、缸筒損傷、緊固件對中與替換件相容性。
珩磨缸筒指南涵蓋表面紋理與潤滑保持。把它當作一個診斷分支，而不是每支卡滯氣缸都需要新缸筒的證明。
把停留後首次動作壓力與相同負載下的熱態運行壓力比較。這個差值比通用 25-50% 規則更有用，因為它屬於實際氣缸、閥、導向、潤滑、溫度與測試方法。若不把條件和數值一起保存，基線就失去意義。
如何診斷 stick-slip，而不先怪氣缸？
SMC 平滑氣缸注意事項使用每分鐘 30 循環的指引，警告壓力波動與側向負載，並給出安裝後最低壓力方程，將導向摩擦加入氣缸最低值（SMC Smooth/Low Speed Cylinders，2026-07-10 擷取）。這些限制說明 stick-slip 是系統診斷。
Parker 列出多種 stick-slip 可能原因：磨耗或背托環膨潤、極端側向負載、閥脈動、潤滑性差、外部滑動面與密封困壓。因此，即使活塞密封未損壞，氣缸也可能抖動。
訂購密封包前，先使用這張決策表：
| 症狀 | 比較 | 分支 | 量測 |
|---|---|---|---|
| 首次啟動壓力高 | 短/長停留 | 潤滑、密封、溫度 | 兩個端口壓力 |
| 停停走走 | 慢速/正常 | stick-slip、閥、導向 | 壓力/位移 |
| 只在帶載 | 帶載/空載 | 側向負載、導向、工藝力 | 對中、阻力 |
| 單方向 | 伸出/回程 | 面積、排氣、桿封 | 兩個端口壓力 |
| 兩邊都變差 | 冷/熱 | 供氣、污染、潤滑脂 | 入口/端口壓力 |
背壓需要自己的分支。堵塞消音器或受限 meter-out 路徑會從排氣側扣掉力量，即使端蓋側壓力表看起來正常。增加供氣壓力前，先看背壓指南。
起動力應如何影響缸徑與閥選型？
SMC 型號選擇資料建議，常見垂直與水平動態運動使用 0.5 或更低負載係數，而靜態夾持工作為 0.7 或更低（SMC Air Cylinder Model Selection，2026-07-10 擷取）。該裕量包含的不只是密封起動力。
從最不利的可信負載方向開始，分別計算伸出與回程。扣除相對腔室壓力、外部導向摩擦、彈簧力，以及量測或型錄支持的起動阻力。接著確認所選缸徑在可用使用點壓力下符合製造商負載係數。
不要盲目用加大缸徑解決起動問題。較大缸徑會增加理論力，但也增加腔室容積。如果閥、管路、調壓器、流量控制與排氣保持不變，較大氣缸可能起動很強，卻仍達不到週期時間。
現有氣動氣缸力量指南涵蓋 F = P x A、回程面積損失與耗氣。本文用來補上起動阻力與量測層。
接著才是閥選型。確認充氣與排氣路徑都能建立所需壓差，而不會出現慢速爬升、困壓或促成不穩運動的脈動。閥在電氣上可能正確，但在氣動上仍不適合。
氣動氣缸起動力 FAQ
ISO 19973-3:2015 是針對活塞桿氣缸的 21 頁可靠性測試標準，仍為確認狀態，但它不會把一次起動讀值變成通用服務限制（ISO 19973-3，2021 確認）。以下回答把量測綁定在明確產品、迴路與測試條件上。
起動力一定比運行力高 25-50% 嗎？
不是。SMC 發布的是型號專屬最低操作壓力，並說明滑動阻力會隨壓力改變。其代表性平滑氣缸列值跨越 0.005-0.03 MPa。請在相同方向、負載、溫度、停留與閥設定下，比較首次動作壓力與穩定運行壓力，而不是套用通用百分比。
可以只靠缸徑計算起動力嗎？
不可以。缸徑只給活塞面積；63 mm 範例還需要 0.05 MPa 桿側背壓、400 N 外部阻力與假設的 90 N 密封加導向阻力。在這些輸入下，臨界值約 0.202 MPa。不同阻力值會得到不同結果。
為什麼氣缸放了一晚後需要更高壓力？
Parker 說明，停留會使潤滑劑離開接觸區並讓密封貼合配合表面，提高起動摩擦。溫度、潤滑脂、污染、膨潤與側向負載也會增加效果。記錄停留與溫度，再把首次動作時兩端壓力與熱循環基線比較。
stick-slip 一定是活塞密封造成的嗎？
不是。Parker 還列出側向負載、閥脈動、潤滑性差、外部滑動面、磨耗元件膨潤與密封困壓。SMC 警告壓力波動與導向阻力變化。更換氣缸密封前，請比較帶載與安全空載動作、兩個方向與同步壓力-位移曲線。
較大缸徑會自動解決高起動力嗎？
不會。SMC 對常見動態垂直或水平運動建議負載率 0.5 或更低，但較大缸徑也增加腔室容積。請檢查起動裕量、閥與排氣流量、行程時間、側向負載與使用點壓力。增加缸徑前，先修正卡滯或背壓。
結論：指定可量測的起動力裕量
SMC 的代表性平滑氣缸最低操作壓力從 0.005 到 0.03 MPa，而 63 mm 範例在加入外部負載、背壓與假設摩擦後，計算臨界值接近 0.202 MPa。差異說明起動性能屬於完整安裝負載路徑，不屬於單一型錄百分比。
請指定方向、停留、溫度、載荷、導向、閥、管路、速度控制、端口壓力與首次動作方法。計算起動裕量，在機台上量測，並把條件與結果一起保存。如果性能改變，先比較曲線，再更換硬體。
若要進行型號專屬審查，請透過聯絡提供氣缸型號、缸徑、桿徑、行程、安裝、負載方向、導向配置、閥、管路、工作壓力、觀察到的停留、溫度，以及起動過程中的兩端壓力曲線。出版者與工程背景資訊可見於關於倍拓氣動。
來源與擷取說明
- ISO 15552:2018，2026-07-10 擷取。用於現行 18 頁可拆式安裝氣缸標準、32-320 mm 缸徑範圍、1,000 kPa 最高額定壓力與 2025 確認。
- ISO 6431:1992，2026-07-10 擷取。用於識別舊標準已於 2004 年撤銷並由 ISO 15552 取代。
- ISO 19973-3:2015，2026-07-10 擷取。用於 21 頁活塞桿氣缸可靠性測試範圍與確認狀態。
- SMC Basic Characteristics of Air Cylinders，2026-07-10 擷取。用於型號與缸徑相關的最低操作壓力，以及滑動阻力隨操作壓力變化的說明。
- SMC Air Cylinder Model Selection，2026-07-10 擷取。用於靜態工作 0.7 或更低、常見垂直與水平動態運動 0.5 或更低的負載係數指引。
- SMC Smooth Cylinder Web Catalog，2026-07-10 擷取。用於穩定 5 mm/s 運轉與代表性 0.005-0.03 MPa 最低操作壓力。
- SMC Smooth/Low Speed Cylinders，2026-07-10 擷取。用於安裝最低壓力方程、每分鐘 30 循環指引、壓力波動警告、側向負載警告與導向阻力注意事項。
- Parker Performance Sealing Products，2026-07-10 擷取。用於停留相關起動摩擦與列出的 stick-slip 機制。
- Festo DGO Linear Drives，2026-07-10 擷取。用於區分磁耦合 breakaway-force 額定與傳統氣缸起動摩擦。
- CAGI Pressure Drop FAQs，2026-07-10 擷取。用於空壓機到使用點 10% 壓降指引。
- NIST Guide to the SI, Chapter 4，2026-07-10 擷取。用於帕斯卡定義為每平方米一牛頓，以及 MPa 到 N/mm2 的等效工作表換算。
- AutomationDirect, What is a Pneumatic Cylinder?，2026-07-10 擷取。作為氣缸結構概覽，用於識別腔室、端口、活塞與活塞桿。
