Özel pnömatik silindir, geometrisi, malzemeleri, arayüzleri, algılaması veya kabul gereksinimleri normal katalog konfigürasyonunun ötesinde mühendislik gerektiren aktüatördür. RFQ'dan sonra tedarikçinin fabrikasında kaybolmamalı; kontrollü mühendislik kapılarından geçmelidir. Pratik yaşam döngüsü şudur: uygulama tanımı, şartname dondurma, çizim onayı, üretim, kontrol ve fabrika kabul testi, ardından montaj ve devreye alma.
En pahalı hatalar çoğu zaman arayüzlerde ortaya çıkar. Örneğin doğru çap, yanlış montaj datumunu telafi etmez. Aynı şekilde geçen basınç testi, uzun rodun makinede hizalı olduğunu kanıtlamaz. Tanıdık bir conta malzemesi gerçek sıcaklık, temizlik kimyasalı, yağlayıcı veya gıda temas koşulu için otomatik olarak uygun değildir.
Öne çıkan noktalar
- Yeni çizime başlamadan önce işin gerçek özel tasarım mı, değiştirilmiş katalog silindiri mi yoksa ISO değiştirilebilir yedek mi gerektirdiğine karar verin.
- Yükleri, basıncı, stroku, hızı, görevi, ortamı, montaj datumlarını, portları, algılamayı ve kabul kriterlerini tek kontrollü şartnamede dondurun.
- Malzeme satın almadan veya talaş kaldırmadan önce çizimi onaylayın; dondurma sonrası her değişikliği kaydedin.
- Satın alma siparişine ölçülebilir kontrol ve test gereksinimleri koyun; tedarikçinin tanımsız "standart testi"ne güvenmeyin.
- Montaj ve devreye almayı silindir kabulünün parçası kabul edin: enerji izolasyonu, hiza kontrolleri, düşük hızlı denemeler ve belgelenmiş başlangıç referansı gerekir.
Başka bir deyişle en iyi proje dosyası en ayrıntılı CAD modeli değildir. Satın alma, üretim, kalite, bakım ve makine imalatçısının aynı soruyu yanıtlamasını sağlayan en küçük kontrollü pakettir: bu silindirin kabul edilebilir olduğunu hangi kanıt gösterir?
Desteklenmemiş performans hikayeleri veya evrensel test iddiaları yerine güncel standartları, üretici dokümantasyonunu ve kapı temelli proje akışını kullanın.
Öne Çıkan Noktalar
ISO 15552:2018, 32 mm ile 320 mm arasındaki çaplarda ve 1,000 kPa (10 bar) değerine kadar basınçta çıkarılabilir montajlı pnömatik silindirlerin montaj ölçülerini standartlaştırır. Bu değiştirilebilirlik için yararlıdır; ancak uygulama şartnamesinin, çizim incelemesinin, kabul planının veya montaj risk değerlendirmesinin yerine geçmez (ISO 15552, 2025'te güncel doğrulandı).
Bu nedenle aşağıdaki yaşam döngüsünü sorumluluk haritası olarak kullanın:
Özellikle üç kural süreci denetlenebilir tutar:
- Gereksinimler ölçülebilir olmalı veya açıkça bilgilendirici olarak işaretlenmelidir.
- Çizim onayı üretime bırakılan revizyonu tanımlamalıdır.
- Kabul, silindir seri numarası veya parti kimliğiyle eşleştirilebilen kayıtlar üretmelidir.
Özel Pnömatik Silindir Gerçekten Ne Zaman Gereklidir?
Uygulama katalog ürünü veya kontrollü değişiklikle güvenli ve güvenilir karşılanamıyorsa özel silindir gereklidir. Yeni tasarımı yetkilendirmeden önce zarf, kuvvet, strok, montaj, port, algılama, ortam ve görevi standart seçeneklerle karşılaştırın. ISO 15552, 32-320 mm çaplarda bir değiştirilebilirlik yolu sağlar (ISO 15552, 2018).
Bu karar sırasını kullanın:
- Standart katalog silindiri: arayüzler ve değerler makine değişikliği olmadan uyuyorsa tercih edilir.
- ISO değiştirilebilir yedek: montaj zarfı geçerli bir boyutsal standardı izliyorsa yararlıdır. ISO 15552 değiştirilebilirlik rehberimize bakın.
- Değiştirilmiş standart silindir: temel platform geçerli kalırken port konumu, rod ucu, sensör hazırlığı, malzeme, sıyırıcı veya özel strok gibi kontrollü değişiklikler için uygundur.
- Gerçek özel silindir: yük yolu, zarf, montaj geometrisi, ortam, algılama veya performans kanıtlanmış platform içinde çözülemiyorsa haklıdır.
Ancak özel tasarım otomatik olarak daha iyi değildir. Benzersiz boru, piston, conta dizilimi veya montaj gelecekte yedek parça ve teslim süresi riski yaratabilir. Bu yüzden tedarikçiden hangi parçaların katalog standardında kaldığını, hangilerinin projeye özel hale geldiğini göstermesini isteyin.
Yararlı bir özel tasarım metriği benzersizlik sayısıdır: kontrollü standart aileden değiştirilemeyen parça sayısı. Bu sayıyı azaltmak çoğu zaman makine arayüzünü değiştirmeden bakım yapılabilirliği iyileştirir.
Deneyimimizde en hızlı verimli özel silindir incelemeleri tercih edilen katalog serisiyle değil, makine arayüzü ve kabul kanıtıyla başlar. Bu sıra; tedarikçi tasarıma bağlanmadan önce eksik datumları, basınç varsayımlarını ve bakım kısıtlarını açığa çıkarır.
Tasarım Başlamadan Önce Ne Dondurulmalıdır?
Ayrıntılı tasarımdan önce çalışma durumu, arayüzler, ortam ve kabul kanıtı dondurulmalıdır. ISO 4414 pnömatik sistem gereksinimlerini montaj, kurulum, çalışma, bakım ve temizlik boyunca kapsar; ISO 12100 ise yaşam döngüsü tehlike tanımlama ve risk azaltma ister. Bu nedenle şartname çap, strok ve nominal basınçtan fazlasını gerektirir (ISO 4414, 2010; ISO 12100, 2010).
Şartname kapsülü: Özel pnömatik silindir şartnamesi ürün dilek listesi değil, kontrollü arayüz dokümanıdır. Yük ve hareket durumlarını, hareket sırasında mevcut minimum basıncı, stroku, hızı, görevi, montaj datumlarını, rod ucu geometrisini, portları, sensörleri, ortamı ve kabul kanıtını tanımlamalıdır. ISO 4414 pnömatik sistem güvenliğini kurulum, çalışma, bakım ve temizlik boyunca genişletirken ISO 12100 risk değerlendirmesini makine yaşam döngüsüne uygular. Bu nedenle tasarım girdileri nominal performansın yanında erişim, depolanmış enerji, öngörülebilir yanlış kullanım ve bakım koşullarını da içermelidir. Tedarikçi sonra gereksinimleri onaylı çizime, malzeme listesine ve test planına dönüştürebilir. Tasarım dondurulduktan sonra herhangi bir arayüz değişirse proje sözlü istisnaya dayanmak yerine belgelenmiş incelemeye dönmelidir (ISO 4414; ISO 12100).
Uygulama ve hareket verisi
Önce hareketli kütleyi, dış kuvveti, yönü, hızı, çevrim profilini, bekleme süresini, darbe riskini, yan yükü ve beklenen yıllık çevrimi kaydedin. Özellikle yalnızca kompresör ayarını değil, hareket sırasında silindir girişinde mevcut basıncı yazın. Kuvvet incelemesi için en düşük makul basınç durumunu dahil edin.
Temel uzatma kuvveti tahmini:
F_theoretical = P x A
Geri çekmede rod alanını piston alanından çıkarın. Sonra sürtünme, basınç kaybı, ivmelenme, yön ve projeye özgü tasarım payını hesaba katın. Örneğin hızlı strok sırasında mevcut kuvvet statik hesabın gösterdiğinden düşük olabilir. Türetme için pnömatik silindir formülüne bakın.
Mekanik ve pnömatik arayüzler
Tüm montaj datumlarını, delik düzenlerini, pim boyutlarını, rod ucu dişini, port dişi ve konumunu, sensör yerlerini, izin verilen ayarı, tamamen geri çekilmiş uzunluğu ve tam strok boyunca boşluğu tanımlayın. Bir ölçü makineye bağlıysa karşı parça çizimlerini ekleyin.

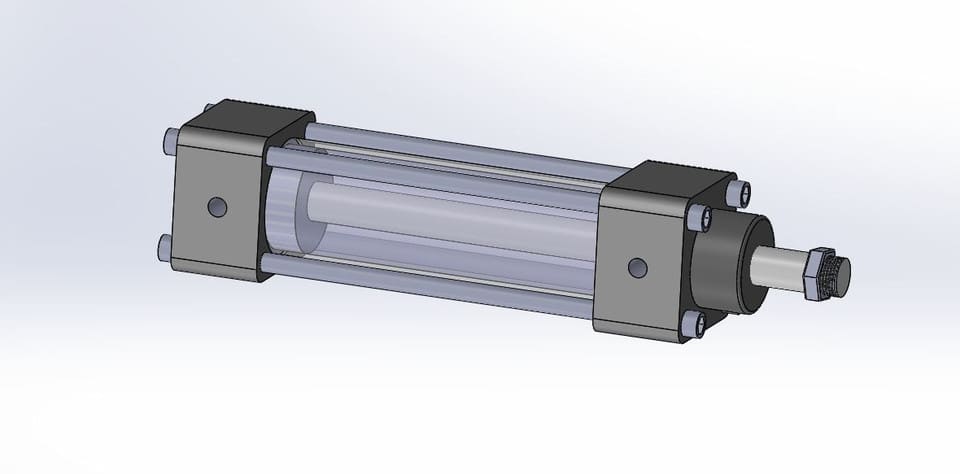

Yukarıdaki korunan kaynak görsel artık yerel olarak saklanıyor. İzole ürün fotoğrafını değil, silindir ve arayüzlerini içeren doğru tasarım inceleme nesnesini gösterir.
Ortam, malzemeler ve uygunluk
Ortam ve akışkan sıcaklığını, nemi, tozu, yıkamayı, temizlik kimyasallarını, korozyon maruziyetini, dış ortam UV'sini, yağlayıcı politikasını ve hijyen kısıtını listeleyin. IEC 60529 girişe karşı muhafaza korumasını sınıflandırır; ancak IP kodu tek başına kimyasal uyumluluk veya temizlenebilirlik oluşturmaz (IEC 60529, 2013 konsolide baskı).
Gıda temas uygulamalarında "FDA onaylı malzeme" genel ifadesinden kaçının. FDA rehberi özellikle kesin madde, tedarikçi, amaçlanan kullanım ve kullanım koşullarının incelenmesini ister. Bu nedenle gıdaya temas edebilecek gerçek bileşenler için beyan ve izlenebilirlik isteyin (FDA food-contact status guidance, erişim 2026-07-10).
Conta seçimi gerçek sıcaklık, yağlayıcı, yüzey kalitesi, basınç ve kimyasal maruziyeti izlemelidir. Endüstriyel silindir conta rehberimiz, yalnızca polimer adının neden tam seçim olmadığını açıklar.
Kabul ve belge gereksinimleri
Son olarak hangi ölçüler için kayıtlı sonuç gerektiğini, kaçak test yöntemi ve sınırını, çalışma basıncı aralığını, fonksiyon kontrollerini, sensör doğrulamasını, yüzey veya kaplama gereksinimlerini, malzeme belgelerini, kalibrasyon beklentilerini, etiketlemeyi, paketlemeyi, yedek parçaları ve çizim formatını belirtin. Bir gereksinim tekliften önce yazılmamışsa daha sonra farklı fiyatlandırılmaya veya yorumlanmaya açıktır.
Çizim Onayı ve Tasarım Dondurma Nasıl Çalışmalıdır?
Çizim onayı üretim için tanımlanmış 1 revizyonu serbest bırakmalı ve sonraki değişikliklerin nasıl yönetileceğini belirtmelidir. Festo'nun konfigürasyon iş akışı silindir seçimini, aksesuarları, montaj bileşenlerini ve CAD çıktısını birleştirir; bu da onaylı montajın kopuk parça numarasından neden daha önemli olduğunu gösterir (Festo Design Tool 3D, erişim 2026-07-10).
Onay paketi şunları içermelidir:
Çizim dondurma, üretim için tanımlanmış bir tasarım revizyonunun belgelenmiş serbest bırakılmasıdır. Sonraki her değişikliği yasaklamaz; tedarikçi harekete geçmeden önce her değişikliğin teknik inceleme, etki değerlendirmesi ve kayıtlı onaya dönmesini sağlar.
- toplam ve kurulu ölçüleri gösteren dış çizim;
- montaj datumları, toleranslar, pim veya cıvata ayrıntıları ve rod ucu arayüzü;
- çap, strok, rod çapı, port ayrıntıları ve yastıklama yöntemi;
- sensör tipi, anahtarlama konumu, konnektör, kablo çıkışı ve koruma;
- geçerli bileşenlerle bağlantılı malzeme ve yüzey çağrıları;
- kritik contalar ve aşınma parçaları için malzeme listesi veya kontrollü şartname;
- kabul sınırlarıyla kontrol ve test planı;
- çizim revizyonu, onay adları, tarih ve değişiklik geçmişi.
Örnek tanımlanıp ölçülmeden ve kontrol altında saklanmadan "numuneyle aynı" yazmayın. Aşınmış numune makine zarfını gösterebilir; ancak orijinal çapı, yüzey kalitesini, conta malzemesini veya tasarım basıncını kanıtlayamaz.
Arayüz kontrol tablosu kullanın
Arayüz tablosu çapraz fonksiyonlu incelemeyi hızlandırır:
| Arayüz | Kontrollü değer | Doğrulayan | Onay sahibi |
|---|---|---|---|
| Montaj | datumlar, delikler, pimler, hiza | çizim + makine kontrolü | mekanik mühendislik |
| Hareket | strok, geri çekilmiş uzunluk, boşluk | çizim + hareket incelemesi | makine imalatçısı |
| Pnömatik | portlar, basınç, akış, egzoz | şema + hesap | kontrol/pnömatik |
| Elektrik | sensör, konnektör, anahtarlama noktası | I/O listesi + çizim | kontrol mühendisliği |
| Ortam | sıcaklık, kimyasallar, giriş | malzeme beyanları | proses/EHS/kalite |
| Kabul | ölçüler, kaçak, fonksiyon, kayıtlar | kontrol ve test planı | kalite/sahip |
Her çizim notunu tasarım amacı veya kabul kriteri olarak ele alın. Bir not kontrol edilemiyor, test edilemiyor veya kontrollü dokümantasyonla doğrulanamıyorsa iki taraf da uygunluğun nasıl değerlendirileceğini anlayana kadar yeniden yazın.
Dondurma sonrası değişiklikleri kontrol edin
Onaydan sonra malzeme, conta, port, sensör, yüzey işlemi veya tolerans değişikliği fiyatı, teslim süresini, validasyonu ve yedek parçaları etkileyebilir. Bu nedenle nedeni, etkilenen çizimleri, teknik etkiyi ve işlemi belirten sapma talebi isteyin. Toplantıdaki sözlü onay kontrollü tasarım değişikliği değildir.
Üretim ve Süreç İçi Kontrolde Ne Olur?
Üretim onaylı revizyonu izlenebilir parçalara dönüştürür, sonra montajdan sonra kolayca geri kazanılamayan özellikleri doğrular. ISO 10012:2026 ölçüm yönetimini tasarım, üretim, test ve servis boyunca geçerli ve güvenilir sonuçlara odaklar. NIST ayrıca metrolojik izlenebilirliğin belgelenmiş, kesintisiz kalibrasyon zinciri ve belirtilmiş belirsizlik gerektirdiğini ekler (ISO 10012, 2026; NIST, erişim 2026-07-10).
Ölçüm kapsülü: Ölçüm izlenebilirliği ve ölçüm uygunluğu farklı soruları yanıtlar. NIST izlenebilirliği, her halkanın belirsizliğe katkı yaptığı belgelenmiş kesintisiz kalibrasyon zinciriyle tanımlar. Ancak NIST, izlenebilirliğin tek başına sonucun amaçlanan karar için uygun olduğunu kanıtlamadığını da belirtir. ISO 10012:2026 tasarım, üretim, test, izleme ve servis için geçerli ve güvenilir sonuçları sağlayan daha geniş ölçüm yönetim sistemini ele alır. Özel silindir için kontrol planı, enstrümanı, yöntemi, ortamı, çözünürlüğü ve belirsizliği çizim toleransına ve fonksiyonel riske eşleştirmelidir. Kalibre kumpas toplam uzunluk için uygun olabilir, fakat sıkı boru veya geometrik tolerans için uygun olmayabilir. Kayıt neyin, nasıl, hangi ekipmanla, hangi revizyona karşı ve hangi sonuçla ölçüldüğünü tanımlamalıdır (NIST; ISO 10012).
Örneğin tipik yol malzeme kabulü, kesme, boru ve kapak işleme, rod üretimi, honlama veya başka boru hazırlığı, yüzey işlemi, temizlik, conta montajı, montaj ve testten oluşabilir. Ancak kesin sıra tasarıma bağlıdır; evrensel proses gibi sunulmamalıdır.
Kontrol noktasında kontrol edin
Bazı özellikler sonraki operasyonlar onları gizlemeden önce daha iyi doğrulanır:
| Aşama | Kontrollü özellik örnekleri | Kanıt |
|---|---|---|
| Gelen malzeme | kalite, durum, ölçüler, sertifika kimliği | kabul kaydı ve tedarikçi belgesi |
| İşleme | datumlar, dişler, oluklar, eşmerkezlilik, rod özellikleri | süreç içi ölçüm kaydı |
| Boru bitirme | boyut, geometri, yüzey gereksinimi | boru ve yüzey kontrolü |
| Kaplama veya işlem | tip, belirtilen kalınlık veya durum | proses sertifikası ve kontrol |
| Montaj | temizlik, conta yönü, yağlayıcı, belirtildiğinde tork | gezgin/checklist |
| Son test | kaçak, hareket, yastıklama, sensörler, basınç | seri bağlı test raporu |
Honlanmış boru kalitesi önemlidir; çünkü boru çalışan ve sızdırmazlık yüzeyidir. Honlanmış silindir boruları rehberimiz fonksiyonu açıklar. Ancak her silindir için tek bir sıkı işleme toleransı yoktur. Tolerans çizim, uyum, ölçüm kabiliyeti ve fonksiyonel riskten gelmelidir.
Ölçüm kabiliyetini karara eşleştirin
Kalibrasyon durumu gereklidir, ancak NIST izlenebilirliğin tek başına sonucun amaca uygun olduğunu kanıtlamadığını belirtir. Özellikle enstrüman aralığı, çözünürlük, belirsizlik, yöntem, ortam ve operatör süreci kabul edilen toleransı desteklemelidir. Bir kumpas kalibre olabilir ve yine de sıkı boru veya geometrik gereksinim için yanlış araç olabilir.
Çalışmalarımızda en yararlı kontrol kayıtları üç tanımlayıcıyı tek sayfada bağlar: silindir veya parti, onaylı çizim revizyonu ve ölçüm ekipmanı. Bu bağlantı, sonraki boyutsal soruyu etiketsiz okumalar klasöründen çok daha kolay araştırılır hale getirir.
Satın Alma Siparişinde Hangi Kabul Testleri Yer Almalıdır?
Satın alma siparişi her testin adını, yöntemini, koşulunu, sınırını, numune adedini ve gereken kaydı belirtmelidir. Proof basıncı genel kuraldan kopyalanmamalıdır: güncel bir SMC CM2/CDM2 katalog örneği 1.0 MPa maksimum çalışma basıncı ve 1.5 MPa proof basıncı listeler; ancak bu değerler o ürün ailesi için geçerlidir, her özel silindir için değil (SMC CM2/CDM2 catalog, s. 11).
Kabul kapsülü: Fabrika kabul testi yalnızca planına yazılmış gereksinimleri, yöntemleri ve koşulları kanıtlar. Bu yüzden yararlı özel silindir FAT'ı ürün revizyonunu, test ortamını, basıncı, stabilizasyon ve bekleme sürelerini, kaçak sınırını, strok koşulunu, yastıklama ayarını, sensör kontrollerini, numune adedini, şahitlik durumunu ve gereken kayıtları tanımlar. Proof testi otomatik olarak ömür testi değildir; kısa çevrim kontrolü de uzun vadeli dayanım kanıtı değildir. SMC CM2/CDM2 kataloğu 1.0 MPa maksimum çalışma basıncı ile 1.5 MPa proof basıncı arasındaki ürüne özgü ilişkiyi gösterir; fakat bu örnek başka tasarıma genellenmemelidir. Geçerli sınırı onaylı silindir çizimi ve risk değerlendirmesi belirlemelidir. Son olarak kabul kayıtları sonuçları seri veya parti kimliğine bağlamalıdır ki teslim edilen ünite kanıtla eşleştirilebilsin (SMC CM2/CDM2 catalog, s. 11).
Minimum son kabul yapısı
Fabrika kabul testi (FAT), sevkiyattan önce tedarikçi sahasında kararlaştırılmış gereksinimlerin belgelenmiş kontrolüdür. Gücü, onaylı yöntemleri, sınırları, test koşulları, şahitlik kuralları ve ürün kimliği kadar yüksektir.
- Kimlik kontrolü: parça numarası, seri veya parti, revizyon ve konfigürasyon.
- Boyutsal kontrol: kritik arayüzler ve çizimden gelen kayıtlı özellikler.
- Kaçak testi: ortam, basınç, stabilizasyon süresi, yöntem, sınır ve sıcaklık.
- Basınç testi: tasarım onaylı basınç, bekleme süresi, güvenli fikstür ve kabul koşulu.
- Fonksiyonel strok testi: tam hareket, serbest hareket, yastıklama, hız kontrol yönü ve anormal ses.
- Sensör testi: anahtarlama konumları, tekrarlanabilirlik beklentisi, konnektör ve çıkış tipi.
- Dokümantasyon incelemesi: çizim, kontrol raporu, malzeme veya proses belgeleri, test kaydı ve kılavuzlar.
Uygulama riski ve test planı haklı çıkarmadıkça helyum kaçak testi veya sabit çevrim sayısı istemeyin. Helyum bir yöntem olabilir; alternatif olarak belirtilen sınır ve test nesnesine göre basınç düşümü, akış, kabarcık, vakum veya başka yöntemler uygun olabilir. Aynı şekilde kısa fonksiyonel çevrim testi ömür testi değildir.
Şahit ve bekleme noktalarını tanımlayın
Kritik veya ilk ürün silindiri için şunları ayırın:
- İnceleme noktası: tedarikçi kaydı gönderdikten sonra ilerler.
- Şahit noktası: müşteri gözlemleyebilir; tedarikçi kararlaştırılmış bildirim süresi sonrası ilerleyebilir.
- Bekleme noktası: tedarikçi yazılı serbest bırakma olmadan ilerleyemez.
Bekleme noktalarını yalnızca arızayı geri almanın pahalı olduğu çizim serbest bırakma, gizli arayüz kontrolü veya yıkıcı malzeme doğrulaması gibi yerlere koyun. Tersine çok fazla bekleme noktası kanıtı iyileştirmeden gecikme yaratır.
Montaj ve Devreye Alma Kontrol Listesi
Montaj lojistik adım değil, altıncı mühendislik kapısıdır. OSHA 29 CFR 1910.147 pnömatik enerjiyi açıkça kapsar ve servis öncesinde depolanmış veya kalıntı enerjinin kontrolünü ister. Parker rehberi de silindir hizasının uzatılmış ve geri çekilmiş konumlarda kontrol edilmesini ister; çünkü hizasızlık roda, yataklara, contalara ve montaja yük bindirebilir (OSHA 1910.147; Parker installation guidance, erişim 2026-07-10).
Montaj kapsülü: Bir silindir fabrikada boyutsal, kaçak, basınç ve fonksiyon kontrollerini geçebilir; ama makinede yine kabul edilemez olabilir. Montaj gerçek braketleri, pimleri, yük yolunu, hortumu, kontrolleri, korumayı ve hareket zarfını devreye sokar. OSHA'nın tehlikeli enerji kuralı pnömatik ve depolanmış enerjiyi içerir; bu nedenle saha prosedürü eller tehlike bölgesine girmeden önce enerjiyi izole edip doğrulamalıdır. Parker ayrıca hem uzatılmış hem geri çekilmiş konumlarda hiza kontrolü önerir. Bu yüzden devreye alma kimlik ve hasar kontrolleriyle başlamalı, ardından güvenli düşük enerjili hareket, tam strok boşluğu, sensör doğrulaması ve hız ile yastıklamanın kademeli ayarı gelmelidir. Son başlangıç referansı hareket sırasındaki basıncı, çevrim süresini, ayarları ve gözlenen kaçağı kaydetmelidir ki bakım gelecekteki davranışı kabul edilmiş duruma göre karşılaştırabilsin (OSHA 1910.147; Parker).
Montajdan önce
- Parça numarasını, revizyonu, port yönünü, sensör konfigürasyonunu ve aksesuarları onaylı çizimle eşleştirin.
- Sevkiyat korumasını, rod yüzeyini, dişleri, portları ve contaları görünür hasar veya kontaminasyon açısından kontrol edin.
- Makinenin güvenli durumda olduğunu doğrulayın ve sahanın enerji kontrol prosedürünü izleyin.
- Karşı yüzeyleri temizleyin; braket, pim, bağlantı elemanları ve hiza özelliklerinin doğru olduğunu doğrulayın.
- Hortum, bağlantı elemanları, akış kontrolleri ve susturucuların şema ve beklenen akışa uyduğunu kontrol edin.
Mekanik montaj sırasında
- Silindiri, montaj sırasında ağırlığı rodu bükmeyecek veya montajı çarpıtmayacak şekilde destekleyin.
- Bağlantı elemanlarını onaylı makine veya bileşen prosedürüne göre sıkın.
- Sabit montajları silindiri zorlayarak yerine çekmeden hizalayın.
- Pim eksenlerini hizalayın ve amaçlanan artikülasyona izin verin; ikinci rijit kısıt oluşturmayın.
- Her iki uç pozisyonda ve yol boyunca, hortum ve sensör kabloları dahil boşluğu kontrol edin.
- Uzun stroklar veya basma yükleri için silindir rodunu makine kılavuzu gibi kullanmak yerine rod burkulmasını ve harici kılavuzlamayı inceleyin.
Makine tarafı yük kontrolü hakkında daha fazlası için pnömatik silindirlerin otomasyonda nasıl çalıştığına bakın.
Pnömatik ve elektrik bağlantısı
Hortumu bağlamadan önce port kimliğini doğrulayın. Açık portlara kir girmesini önleyin, uyumlu diş sızdırmazlık uygulamalarını kullanın ve sızdırmazlık malzemesinin akış yoluna girmesini engelleyin. Akış kontrollerini amaçlanan yönde monte edin ve sensör voltajını, çıkış tipini, konnektör pin dizilimini ve PLC lojikini doğrulayın.
Kontrollü ilk hareket
- Personeli hareket zarfından izole edin.
- Tasarım ve saha prosedürü izin veriyorsa düşük basınç veya düşük akışla başlayın.
- Kısa hareketle jog yapın ve yönü doğrulayın.
- Bağlanma, boşluk, hortum ve sensör anahtarlamasını kontrol ederek yavaşça uzatıp geri çekin.
- Yastıklama ve hızı kademeli ayarlayın; kapağı tekrarlanan sert stop olarak kullanmayın.
- Düşük enerjili kontroller geçtikten sonra makineyi normal basınç ve yüke çıkarın.
- Dış kaçak, anormal ses, ısı, darbe veya montaj hareketi olup olmadığını kontrol edin.
Son olarak devreye alma başlangıç referansını kaydedin: kullanım noktasındaki hareket basıncı, çevrim süresi, sensör konumları, hız kontrol ayarları, yastıklama ayarları ve kaçak kontrol sonucu. Böylece bakım performans değiştiğinde olgusal karşılaştırma yapabilir. Süregelen kontroller için pnömatik silindir bakım karşılaştırmamıza bakın.
Ekibimiz, devreye alma notlarının yalnızca "geçti" yazmak yerine ayarları ve koşulları kaydettiğinde çok daha yararlı olduğunu gördü. Gelecekteki teknisyen, silindiri sökmeden önce basıncı, zamanı, sensörleri, akış kontrollerini ve yastıklamayı bu referansla karşılaştırabilir.
Silindirle Hangi Belgeler ve Yedek Parçalar Gelmelidir?
Aşağıdaki 10 belge sınıfı, bakım ekibinin proje geçmişini yeniden kurmadan silindiri tanımlamasını, izole etmesini, kontrol etmesini ve yeniden toplamasını sağlar. ISO 4414 pnömatik sistem yaşam döngüsünde kurulum, çalışma, bakım ve temizliği ele alır; tedarikçi paketi yalnızca ticari paket listesi değil, kontrollü bilgiyle bu faaliyetleri desteklemelidir (ISO 4414, 2010).
Devir teslim kapsülü: Özel silindir devir teslim paketi, proje ekibi ayrıldıktan sonra mühendislik referansını korur. En azından son çizim revizyonunu, silindir seri veya parti kimliğini, kontrol ve test kayıtlarını, montaj talimatlarını, sensör ayrıntılarını ve onaylı yedek parçaları tanımlamalıdır. Şartname gerektiriyorsa malzeme, kaplama, gıda temas veya kalibrasyon belgelerini ekleyin. ISO 4414 kurulum, çalışma, bakım ve temizliği yaşam döngüsü konuları olarak ele alır; bu yüzden servis bilgisi güvenli izolasyonu, ayarı, kontrolü ve onaylı tamir sınırlarını açıklamalıdır. Yedek parça listesi standart aşınma parçalarını projeye özel rod, boru, piston, kapak, braket ve sensörlerden ayırmalıdır. Bu ayrım bakım ekibinin sabit servis ömrü vaadine güvenmeden conta kiti, kontrollü rebuild veya komple yedek silindir arasında seçim yapmasına yardımcı olur (ISO 4414, 2010).
Uygun olduğunda şunları isteyin:
- son revizyonlu onaylı dış ve montaj çizimi;
- silindir parça numarası, seri veya parti kimliği ve isim plakası verisi;
- bu kimliğe bağlı kontrol ve fabrika test kayıtları;
- şartnamenin gerektirdiği malzeme, kaplama veya gıda temas dokümantasyonu;
- kurulum, çalışma, ayar ve güvenlik talimatları;
- conta kiti ve aşınma parçası tanımlarıyla önerilen yedek parça listesi;
- sahada rebuild izinliyse patlatılmış görünüm veya servis çizimi;
- sensör dokümantasyonu ve konnektör pin dizilimi;
- yedek contalar için depolama, koruma ve raf ömrü rehberi;
- sevkiyat öncesi kapatılmış sapma ve değişiklik kayıtları.
Yedek stratejisi evrensel rebuild ömrü iddiasına değil, duruş riskine göre belirlenmelidir. Örneğin özel rod, kapak, boru, piston veya sensör braketi komple yedek silindiri haklı çıkarabilir. Alternatif olarak tasarım standart aşınma parçaları kullanıyorsa conta kiti ve kontrollü tamir çizimi yeterli olabilir. Hangi tamirlerin tedarikçi tesisi gerektirdiğini ve hangilerinin saha bakımı için onaylı olduğunu doğrulayın.
Özel Pnömatik Silindir Projeleri Hakkında SSS
ISO 15552, 32 mm ile 320 mm çap arasında standartlaştırılmış bir aileyi kapsar; ancak birçok özel proje, zarf, yük yolu, ortam, algılama veya dokümantasyon katalog çözümünün dışına çıktığı için vardır. Aşağıdaki yanıtlar evrensel fiyat veya teslim süresi vaatlerinden çok, üretimden önce dondurulması gereken kararlara odaklanır (ISO 15552, 2018).
Özel pnömatik silindir üretimi ne kadar sürer?
Savunulabilir evrensel bir teslim süresi yoktur. Süre; çizim döngülerine, malzeme bulunabilirliğine, özel takımlara, dış proseslere, kontrole, teste ve müşteri bekleme noktalarına bağlıdır. Şartname dondurma, çizim onayı, malzeme serbest bırakma, üretim, FAT, belgeler ve sevkiyatı kapsayan tarihli bir kilometre taşı planı isteyin; saati açıkça tanımlı kapıdan başlatın.
Doğru özel silindir teklifi için hangi bilgiler gerekir?
Kuvvet ve yük durumlarını, hareket sırasında mevcut basıncı, stroku, hızı, görevi, montaj datumlarını, zarfı, rod ucu ve port ayrıntılarını, algılamayı, sıcaklığı, kirleticileri, temizlik kimyasallarını, ömür beklentilerini ve kabul kayıtlarını sağlayın. ISO 4414 montajdan bakıma uzandığı için yalnızca çap ve strokla verilen teklif eksiktir (ISO 4414, 2010).
Her özel silindir çalışma basıncının bir buçuk katında proof testten geçirilmeli mi?
Bu rehber böyle evrensel bir kuralı desteklemez. SMC CM2/CDM2 örneği 1.0 MPa maksimum çalışma ve 1.5 MPa proof basıncı kullanır; başka bir tasarım farklı onaylı değer ve yöntem kullanabilir. Kesin basıncı, ortamı, bekleme süresini, fikstürü, güvenlik kontrollerini ve kabul kriterlerini test planına yazın (SMC catalog, s. 11).
Özel pnömatik silindir rebuild edilebilir mi?
Çoğu zaman evet, fakat rebuild edilebilirlik tasarlanmalı ve belgelenmelidir. Değiştirilebilir contaları ve yatakları, sökme yöntemini, rod ve boru kontrol sınırlarını, tork veya tutma gereksinimlerini, test prosedürünü ve yedek parça bulunabilirliğini doğrulayın. Sabit bir ömür uzatma vaadi vermeyin; ömür çevrimlere, yüke, hizaya, kontaminasyona, yağlamaya, basınca, sıcaklığa ve bakım kalitesine bağlıdır.
Özel silindir her zaman sabit bir fiyat primi taşır mı?
Sabit yüzde primi güvenilir değildir. Maliyet; mühendislik süresi, tekil bileşenler, malzeme, işleme, işlemler, takım, kontrol, test dokümantasyonu, adet ve gelecek yedeklere göre değişir. Bu nedenle toplam kurulu riski karşılaştırın: makine değişiklikleri, yeterlilik emeği, duruş maruziyeti, enerji kullanımı, bakım yapılabilirlik ve değişim bulunabilirliği; yalnızca satın alma fiyatı değil.
En önemli montaj kontrolü nedir?
Güvenli enerji izolasyonundan sonra tam strok boyunca hizayı ve serbest hareketi doğrulayın. Parker özellikle uzatılmış ve geri çekilmiş konumlarda hiza kontrolü önerir. Fabrika testlerinden geçen bir silindir, makine yan yük, sıkışma, darbe veya rijit aşırı kısıtlı montaj bindirirse erken arızalanabilir (Parker).
Kaynaklar ve Erişim Notları
Aşağıdaki 13 kaynak girişi tanımlı iddiaları destekler; tekil özel tasarımı sertifikalandırmaz. ISO 15552 boyutsal değiştirilebilirlik referansıdır; ISO 4414 ve ISO 12100 sistem güvenliği ile yaşam döngüsü riskini kapsar. Başka doğrulama tarihi belirtilmedikçe tüm web kaynakları 2026-07-10 tarihinde kontrol edilmiştir (ISO 15552).
- ISO 15552:2018, Pneumatic fluid power cylinders with detachable mountings, boyutsal değiştirilebilirlik, 32-320 mm çaplar ve 1,000 kPa'a kadar basınç. 2025'te güncel doğrulandı.
- ISO 4414:2010, General rules and safety requirements for pneumatic systems, tasarımdan montaj, çalışma, bakım ve temizliğe uzanan yaşam döngüsü güvenliği. 2021'de güncel doğrulandı.
- ISO 12100:2010, Risk assessment and risk reduction, makine yaşam döngüsü tehlike tanımlama, risk değerlendirmesi ve dokümantasyon. 2022'de güncel doğrulandı; ISO revizyon çalışması gösteriyor.
- ISO 10012:2026, Quality management requirements for measurement management systems, tasarım, üretim, test, izleme ve serviste ölçüm sonuçlarının geçerliliği ve güvenilirliği.
- NIST: Metrological Traceability, belgelenmiş kesintisiz kalibrasyon zinciri, ölçüm belirsizliği ve amaca uygunluk uyarısı.
- OSHA 29 CFR 1910.147, pnömatik ve depolanmış enerji dahil tehlikeli enerji kontrolü.
- FDA: Determining the Regulatory Status of Components of a Food Contact Material, madde, tedarikçi, kullanım ve koşul özelinde durum.
- IEC 60529, muhafaza giriş koruma sınıflandırması.
- Parker Pneumatic Products Catalog 0900P, silindir seçimi, montaj, uygulama değerlendirmeleri ve özel değişiklikler.
- Parker Cylinder Safety and Installation Guidance, hiza, pivot montajları, kurulum, bakım ve değişiklik uyarıları.
- SMC CM2/CDM2-Z Catalog, sayfa 11'de ürüne özgü çalışma ve proof basıncı örneği.
- Festo Design Tool 3D, konfigüre edilmiş silindir, aksesuar, montaj, sensör ve CAD iş akışı.
- AutomationDirect: How to Select a Pneumatic Cylinder, erken silindir seçimi girdilerini kapsayan kısa video.
