氣壓缸應用中的活塞桿面積是什麼?

活塞桿面積是氣壓缸活塞桿的圓形截面積。在雙作用氣缸中,回程行程必須從活塞面積中扣除這個面積,因為壓縮空氣無法作用在被活塞桿覆蓋的那一部分活塞面上。

計算本身很簡單,錯誤通常出在單位。20 mm 活塞桿的桿面積是 314.2 mm^2,而 6 bar 等於 0.6 N/mm^2,不是 6 N/mm^2。只要漏掉這個換算,力量結果就會高出 10 倍。

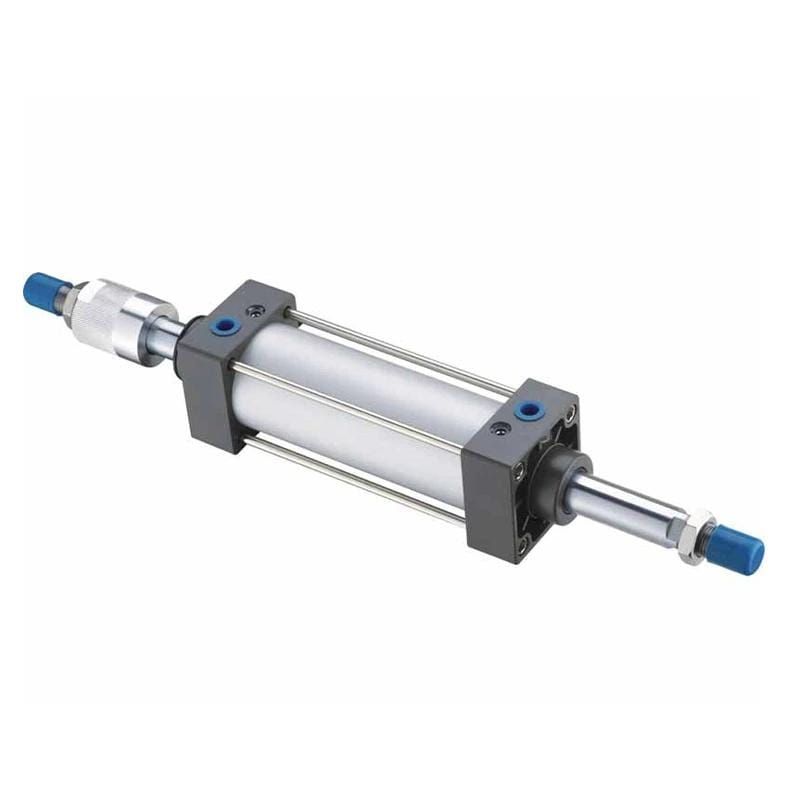

SCSU 系列氣動拉桿氣缸

SCSU 系列氣動拉桿氣缸呈現了許多力量和速度計算中常見的單活塞桿結構。若需要相關尺寸背景,請參考 SCSU 標準氣缸MB 系列 ISO 15552 拉桿氣缸頁面。

重點摘要

  • 活塞桿面積是 A_rod = pi x (d / 2)^2,也可以寫成 pi x d^2 / 4
  • 在 6 bar 時,應使用 0.6 N/mm^2;63 mm 缸徑搭配 20 mm 活塞桿,在未扣除損失前,伸出力約 1,870 N,回程力約 1,682 N。
  • 活塞桿面積會降低回程力、降低桿側空氣容積,並且通常會在相同實際流量下讓回程行程更快。

最快的現場檢查是:計算活塞桿與缸徑的比值,將它平方,就能知道回程力有多少百分比被活塞桿面積吃掉。20 mm 活塞桿搭配 63 mm 缸徑,桿側大約損失 (20 / 63)^2 = 10.1% 的活塞面積。

目錄

氣壓缸系統中的活塞桿面積是什麼?

活塞桿面積是在桿側力量計算中使用的圓形活塞桿截面。ISO 15552:2018 涵蓋可拆式安裝的氣壓缸,缸徑範圍為 32 mm 至 320 mm,最高額定壓力為 1,000 kPa,也就是 10 bar(ISO 15552:2018,2025 確認)。

標準氣壓缸中,活塞桿穿過一側端蓋並連接到活塞。伸出時,壓縮空氣作用在完整活塞面。回程時,壓縮空氣作用在桿側,而活塞桿占用了部分圓形活塞面。

少掉的那一塊就是活塞桿面積。它不是修正係數,而是真實存在於原本空氣應該推動位置上的鋼材。如果應用取決於拉力、回程速度、夾持釋放或垂直回程動作,活塞桿面積就應該放進第一輪尺寸計算。

活塞桿圓形截面圖

活塞桿面積是垂直於活塞桿中心線量測的截面。請使用活塞桿直徑,不要使用行程長度、螺紋長度或鍍鉻外觀尺寸。

活塞桿面積定義

術語 意義 公式
缸徑面積 完整活塞面積 A_piston = pi x D^2 / 4
活塞桿面積 圓形活塞桿截面 A_rod = pi x d^2 / 4
桿側有效面積 活塞面積減去活塞桿面積 A_retract = A_piston - A_rod
桿徑對缸徑面積損失 回程側損失面積百分比 (d / D)^2 x 100%

這裡的 D 是缸徑,d 是活塞桿直徑。兩者必須使用相同單位。如果缸徑用毫米,活塞桿直徑也必須用毫米。

回程側形狀是一個環形:從缸徑圓形中扣掉活塞桿圓形後形成的圓環。MathWorld 將 annulus 面積定義為兩個同心圓面積的差,這正是桿側 pi x (D^2 - d^2) / 4 背後的幾何(MathWorld, "Annulus",2026 擷取)。

活塞桿面積在哪裡重要?

活塞桿面積會影響:

  • 單活塞桿雙作用氣缸的回程力。
  • 桿側空氣容積與速度。
  • 伸出與回程行程之間的力量平衡。
  • 排氣受限時的背壓計算。
  • 更換活塞桿直徑、氣缸系列或標準時的替換檢查。

它不會以同樣方式影響無桿氣缸,因為無桿氣缸沒有外部活塞桿占用活塞面的一側。如果應用是長行程,而且回程力變得不好處理,可能值得比較無桿氣缸

活塞桿面積公式與單位檢查

d 以毫米表示、且你想得到 mm^2 面積時,使用 A_rod = pi x d^2 / 4。MathWorld 給出的圓面積是 pi r^2,而 NIST 將 1 bar 定義為 100 kPa,也就是 100,000 pascals,因此 1 bar 等於 0.1 N/mm^2(MathWorld, "Circle",2026 擷取;NIST,2022)。

這個換算正是許多錯誤氣動力表出問題的地方。除非先把 bar 轉成 N/mm^2,否則不能直接把 bar 壓力乘上 mm^2 面積。

1 bar = 100,000 Pa
1 Pa = 1 N/m^2
1 N/mm^2 = 1,000,000 Pa
因此:1 bar = 0.1 N/mm^2
因此:6 bar = 0.6 N/mm^2

10 倍錯誤通常從哪裡進來?常見情況是有人在 63 mm 缸徑、6 bar 條件下寫出 6 x 3,117 mm^2 = 18,702 N。壓力值應該是 0.6 N/mm^2,所以未扣除摩擦、背壓和加速裕度前,理論伸出力約為 1,870 N

標準活塞桿面積表

活塞桿直徑 半徑 活塞桿面積
8 mm 4 mm 50.3 mm^2
12 mm 6 mm 113.1 mm^2
16 mm 8 mm 201.1 mm^2
20 mm 10 mm 314.2 mm^2
25 mm 12.5 mm 490.9 mm^2
32 mm 16 mm 804.2 mm^2

這些數值直接來自圓面積公式,不是型錄額定值。型錄力值在扣除密封摩擦、導向摩擦、緩衝設定、壓降、側向負載和排氣背壓後,可能會更低。

以我們的經驗,最有用的現場習慣,是在每一條公制力量計算旁邊都寫上 N/mm^2 壓力單位。這能避免工程師、採購和維護技師在同一行裡混用 bar、kPa 和 mm^2。

如何計算活塞桿截面積?

20 mm 活塞桿的桿面積是 pi x 20^2 / 4 = 314.2 mm^2。MathWorld 的圓面積公式也能用 pi r^2 得到相同結果,其中 r = 10 mm;只要直徑和半徑使用正確,兩種路徑會得到相同面積(MathWorld, "Circle",2026 擷取)。

使用這個流程:

  1. 用游標卡尺量測活塞桿直徑。
  2. 如果使用半徑公式,先除以 2。
  3. 將半徑平方,或將直徑平方後除以 4。
  4. 乘以 pi
  5. 保持面積單位為平方單位。

計算範例:20 mm 活塞桿

d = 20 mm
r = d / 2 = 10 mm
A_rod = pi x r^2
A_rod = 3.14159 x 10^2
A_rod = 314.2 mm^2

直徑形式會得到相同結果:

A_rod = pi x d^2 / 4
A_rod = 3.14159 x 20^2 / 4
A_rod = 314.2 mm^2

常見量測錯誤

錯誤 會發生什麼事 修正方式
把直徑代入 pi r^2 面積變成 4 倍過高 使用 r = d / 2,或使用 pi d^2 / 4
混用英吋和公制單位 力量輸出失去意義 計算前先換算
使用螺紋直徑 活塞桿面積可能被低估 量測主要活塞桿直徑
太早四捨五入 小直徑活塞桿會產生可避免誤差 至少保留一位小數

當公差很重要時,請使用分厘卡。對多數應用選型而言,乾淨的游標卡尺讀值已經足夠;但如果活塞桿磨耗、受損或重新鍍層,就要量測多個位置。

為什麼活塞桿面積會改變回程力?

活塞桿面積會改變回程力,因為桿側有效面積小於完整活塞面積。Parker 說明,單端活塞桿氣缸的淨面積是完整活塞面積減去活塞桿面積;Engineering ToolBox 則給出雙作用回程公式 F = p x pi x (d1^2 - d2^2) / 4Parker,2026 擷取;Engineering ToolBox,2026 擷取)。

力量公式如下:

伸出力 = 壓力 x 活塞面積
回程力 = 壓力 x (活塞面積 - 活塞桿面積)

以 63 mm 缸徑搭配 20 mm 活塞桿為例:

A_piston = pi x 63^2 / 4 = 3,117.2 mm^2
A_rod = pi x 20^2 / 4 = 314.2 mm^2
A_retract = 3,117.2 - 314.2 = 2,803.0 mm^2

在 6 bar 時:

壓力 = 0.6 N/mm^2
伸出推力 = 0.6 x 3,117.2 = 1,870 N
縮回推力 = 0.6 x 2,803.0 = 1,682 N
Difference = 188 N
面積 loss = 10.1%
63 mm 缸徑與 20 mm 活塞桿在 6 bar 下的伸出力與回程力比較 長條圖顯示伸出力 1,870 N、回程力 1,682 N,以及桿側 10.1% 面積損失。 63 mm 缸徑,20 mm 桿,6 bar 實際壓力 正確公制壓力換算:6 bar = 0.6 N/mm^2 1,870 N 1,682 N 伸出力 回程力 少 188 N 10.1% 面積損失 來源:NIST bar 換算、MathWorld 圓面積、Parker 桿側淨面積指引。
修正後的力量約 1.9 kN,不是 18.7 kN。活塞桿面積會從回程側移除 314.2 mm^2。

這就是為什麼伸出行程看起來很有力時,回程行程仍可能出問題。夾具可能順利閉合,卻釋放不良。垂直軸可能能升起,卻在帶負載回程時吃力。推料器可能向前有裕度,回家途中卻卡住。

若需要更完整的力量討論,請閱讀氣動系統中如何用壓力和面積計算力量

活塞桿面積對速度和空氣容積的影響

活塞桿面積也會改變速度和空氣容積,因為體積流量是單位時間內的體積,穿過面積的流量也和速度相關。在簡單的實際流量計算中,100 L/min 等於 1,666,667 mm^3/s;除以 3,117 mm^2,伸出速度就是 535 mm/s(Volumetric flow rate,2026 擷取)。

同樣的實際流量進入較小的桿側有效面積時,會得到較高的理論回程速度:

Q_actual = 100 L/min = 1,666,667 mm^3/s
伸出速度 = 1,666,667 / 3,117.2 = 535 mm/s
縮回速度 = 1,666,667 / 2,803.0 = 595 mm/s
速度 ratio = 1.11x

這個數字是第一輪估算,不是承諾。氣動型錄通常會討論標準流量、閥 Cv、管路損失、排氣限制、調壓器壓降、緩衝針閥和負載動態。如果你用流量計比較速度,請先確認讀值是標準流量還是實際腔體流量。

桿徑對缸徑比的影響

對單活塞桿氣缸而言,活塞桿面積造成的面積損失就是 (d / D)^2。在相同實際流量下,回程速度倍率大約是 1 / (1 - (d / D)^2)

桿徑對缸徑比 回程面積損失 約略回程速度倍率
0.30 9% 1.10x
0.40 16% 1.19x
0.50 25% 1.33x
0.60 36% 1.56x
桿徑對缸徑比對回程力和速度的影響 分組長條圖顯示,較大的桿徑對缸徑比會降低回程面積,但在相同實際流量下提高理論回程速度。 桿徑對缸徑比同時改變力和速度 實際流量相同時,桿側面積越小,力越小,但回程越快。 0.30 0.40 0.50 0.60 活塞桿直徑 / 缸徑 9% 1.10x 16% 1.19x 25% 1.33x 36% 1.56x 回程面積損失 速度倍率 依桿徑對缸徑面積比計算:面積損失 = (d/D)^2。
較大的活塞桿可能有結構上的好處,但它會改變回程行程的力量與速度平衡。

所以永遠都該選較小活塞桿嗎?不是。較小的活塞桿面積能改善回程力對稱性,但活塞桿仍必須承受挫曲、彎曲、側向負載和螺紋負載。如果長水平行程一直讓活塞桿彎曲,問題可能是導向或致動器架構,而不是力量數學。結構面請看水平伸出時的活塞桿撓度計算

什麼時候應讓活塞桿面積主導氣缸選型?

當回程行程承載負載、決定循環時間,或控制安全相關的返回動作時,活塞桿面積就應主導選型。ISO 15552 的現行標準範圍確認標準氣壓缸尺寸圍繞互換性建立,但力量計算仍取決於缸徑、活塞桿直徑、壓力和有效面積(ISO 15552:2018,2025 確認)。

在以下情況,請及早檢查活塞桿面積:

  • 氣缸是拉動負載,而不只是推動負載。
  • 回程行程必須達到循環時間目標。
  • 氣缸回程時要克服重力、彈簧力或治具摩擦。
  • 替換報價中活塞桿直徑發生變化。
  • 機台使用低於廠內管線壓力的調壓閥。
  • 接頭、消音器、長管路或流量控制元件限制了排氣流量。

選型檢查表

訂購前請使用這個順序:

  1. 定義關鍵行程方向:伸出、回程,或兩者都是。
  2. 計算活塞面積和活塞桿面積。
  3. 把壓力換算成正確的力量單位。
  4. 計算理論伸出力和回程力。
  5. 加入摩擦、背壓、加速度和安全係數裕度。
  6. 檢查活塞桿挫曲和側向負載風險。
  7. 確認安裝、行程、感測器、緩衝和接口需求。

如果這是一個替換案,請要求提供缸徑、活塞桿直徑、行程、安裝形式、螺紋、工作壓力,以及氣缸兩端照片。這能讓採購比較真正等同的零件,而不是用外觀看起來相似、但回程拉力更弱的零件替換失效氣缸。

好的 RFQ 不只問「缸徑是多少?」它會問「帶負載的是哪一個行程方向?」這一個問題,能在採購送出圖面前抓到許多回程行程尺寸不足的情況。

更多公式背景,請參考如何計算氣壓缸理論力,以及氣壓缸公式在氣動系統中的意義

活塞桿面積常見問題

如何計算活塞桿面積?

A_rod = pi x (d / 2)^2 計算活塞桿面積,其中 d 是活塞桿直徑。對 20 mm 活塞桿而言,A_rod = pi x 10^2 = 314.2 mm^2。同樣結果也可由 pi x d^2 / 4 得到。

為什麼活塞桿面積對氣壓缸很重要?

活塞桿面積很重要,因為它會降低單活塞桿雙作用氣缸桿側的有效面積。Parker 指出,桿側淨面積是完整活塞面積減去活塞桿面積,因此在相同壓力下,回程力低於伸出力。

活塞桿面積如何影響氣缸力量?

活塞桿面積透過降低受壓作用面積來降低回程力。63 mm 缸徑搭配 20 mm 活塞桿,會從回程側損失 314.2 mm^2,剩下 2,803.0 mm^2。在 6 bar 下,理論回程力約為 1,682 N。

如果忽略活塞桿面積會發生什麼事?

忽略活塞桿面積會高估回程力、低估回程速度差異,並可能隱藏回程行程故障。桿徑對缸徑比越大,錯誤越明顯。0.50 的桿徑對缸徑比會移除回程側 25% 的面積。

活塞桿面積會影響氣缸速度嗎?

會。在相同實際流量下,回程行程通常較快,因為桿側腔體有效面積較小,需要填充的容積也較少。63 mm 缸徑搭配 20 mm 活塞桿,在相同實際流量假設下,估算回程速度約為伸出速度的 1.11 倍。
