La surface de tige est la surface circulaire en coupe transversale de la tige de piston d’un vérin pneumatique. Dans un vérin double effet, cette surface doit être soustraite de la surface du piston pendant la course de rentrée, car l’air comprimé ne peut pas agir sur la partie de la face du piston occupée par la tige.
Le calcul est simple. L’erreur vient presque toujours des unités. Une tige de 20 mm possède une surface de 314.2 mm^2, et 6 bar équivaut à 0.6 N/mm^2, pas à 6 N/mm^2. Oubliez cette conversion et le résultat de force devient 10 fois trop élevé.

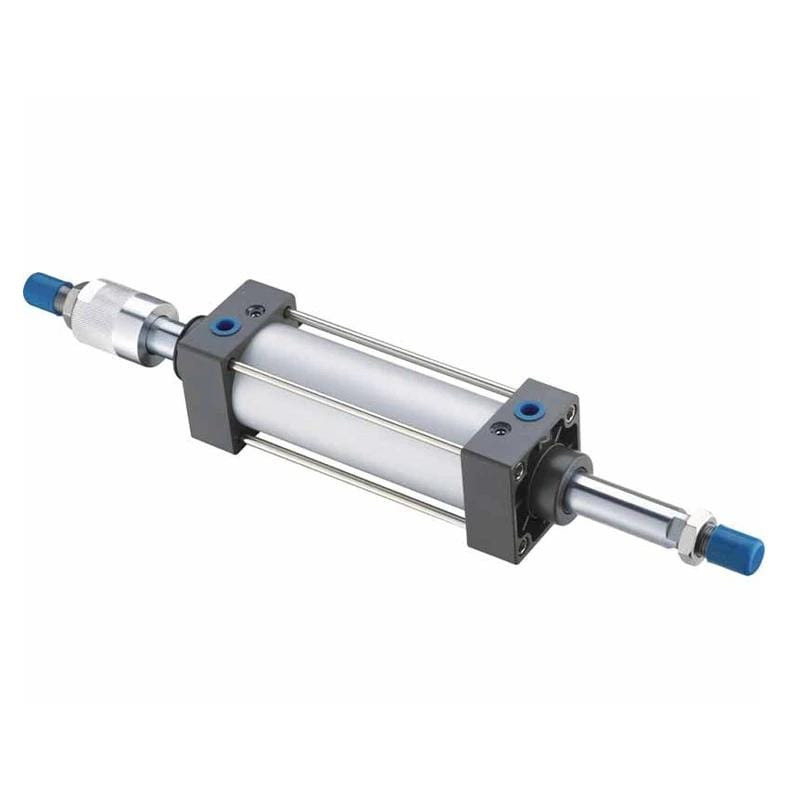

Les vérins pneumatiques à tirants série SCSU illustrent la disposition courante à tige simple utilisée dans de nombreux calculs de force et de vitesse. Pour le contexte de dimensionnement associé, consultez les pages vérin standard SCSU et vérin à tirants série MB ISO 15552.
Points clés
- La surface de tige est
A_rod = pi x (d / 2)^2oupi x d^2 / 4.- À 6 bar, utilisez
0.6 N/mm^2; un alésage de 63 mm avec une tige de 20 mm produit environ 1,870 N en sortie et 1,682 N en rentrée, avant pertes.- La surface de tige réduit la force de rentrée, réduit le volume d’air côté tige et rend généralement la course de rentrée plus rapide à débit réel égal.
Le contrôle terrain le plus rapide est celui-ci: calculez le rapport tige/alésage, mettez-le au carré, et vous connaissez déjà le pourcentage de force de rentrée perdu à cause de la surface de tige. Une tige de 20 mm dans un alésage de 63 mm perd environ (20 / 63)^2 = 10.1% de la surface du piston côté tige.
Table des matières
- Qu’est-ce que la surface de tige dans un système de vérin pneumatique ?
- Formule de surface de tige et contrôle des unités
- Comment calculer la surface en coupe d’une tige ?
- Pourquoi la surface de tige change-t-elle la force de rentrée ?
- Effets de la surface de tige sur la vitesse et le volume d’air
- Quand la surface de tige doit-elle guider le choix du vérin ?
- FAQ sur la surface de tige
Qu’est-ce que la surface de tige dans un système de vérin pneumatique ?

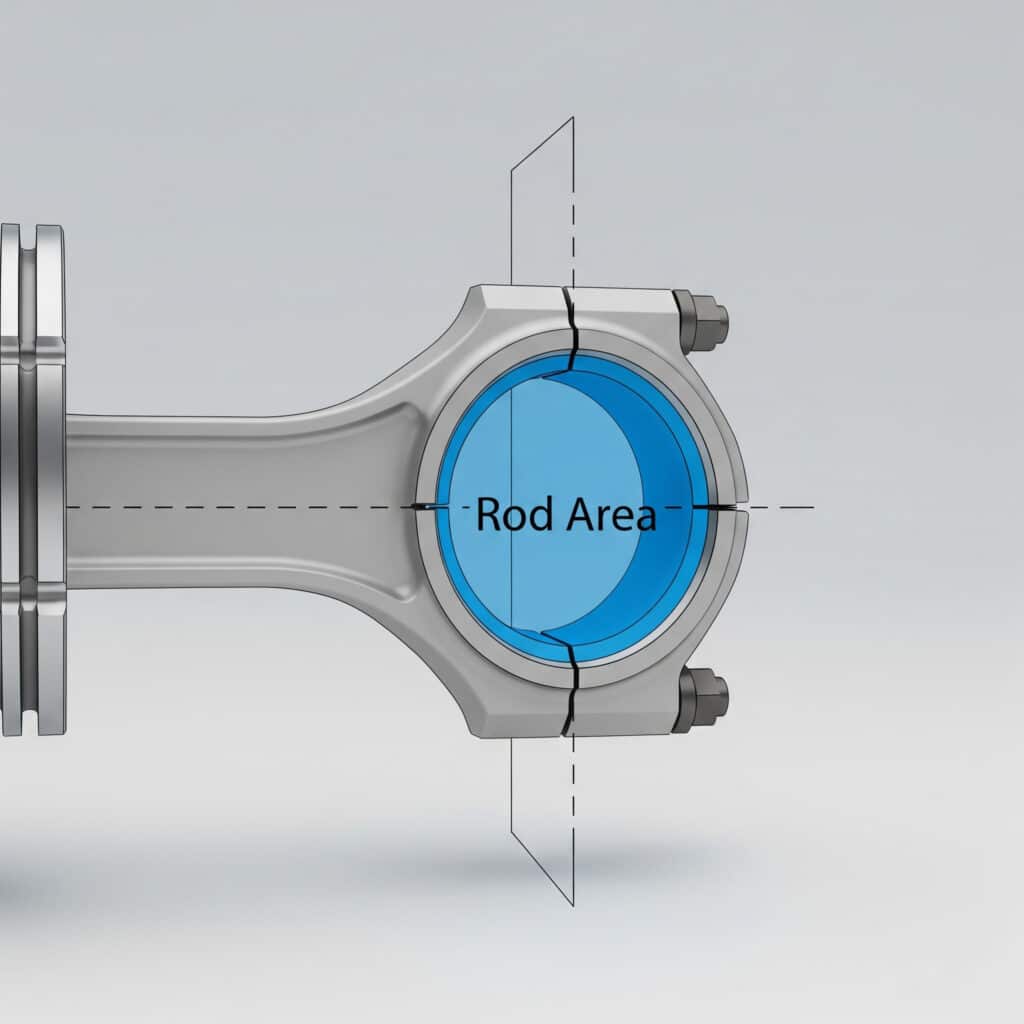

La surface de tige est la section ronde de la tige de piston utilisée dans les calculs de force côté tige. La norme ISO 15552:2018 couvre les vérins pneumatiques à fixations détachables avec des alésages de 32 mm à 320 mm et une pression nominale maximale de 1,000 kPa, soit 10 bar (ISO 15552:2018, confirmée en 2025).
Dans un vérin pneumatique standard, la tige traverse un fond et se fixe au piston. Pendant la sortie, l’air comprimé agit sur toute la face du piston. Pendant la rentrée, l’air comprimé agit côté tige, où la tige occupe une partie de la face circulaire du piston.
Cette partie manquante est la surface de tige. Ce n’est pas un facteur de correction. C’est bien de l’acier qui se trouve à l’endroit où l’air pousserait autrement. Si l’application dépend de la force de traction, de la vitesse de retour, du desserrage d’un bridage ou d’un mouvement de rentrée vertical, la surface de tige doit faire partie du premier dimensionnement.
La surface de tige se mesure perpendiculairement à l’axe de la tige. Utilisez le diamètre de la tige, pas la longueur de course, la longueur filetée ni l’apparence extérieure chromée.
Définition de la surface de tige
| Terme | Signification | Formule |
|---|---|---|
| Surface d’alésage | Surface complète de la face du piston | A_piston = pi x D^2 / 4 |
| Surface de tige | Section circulaire de la tige de piston | A_rod = pi x d^2 / 4 |
| Surface effective côté tige | Surface du piston moins surface de tige | A_retract = A_piston - A_rod |
| Perte de surface tige/alésage | Surface de rentrée perdue en pourcentage | (d / D)^2 x 100% |
Ici, D est le diamètre d’alésage et d le diamètre de tige. Gardez-les dans la même unité. Si l’alésage est en millimètres, le diamètre de tige doit aussi être en millimètres.
La forme côté rentrée est un anneau: une couronne obtenue en soustrayant le cercle de la tige au cercle de l’alésage. MathWorld donne la surface d’une couronne comme la différence entre deux surfaces circulaires concentriques, ce qui correspond à la même géométrie que pi x (D^2 - d^2) / 4 côté tige (MathWorld, “Annulus”, consulté en 2026).
Où la surface de tige compte
La surface de tige influence:
- La force de rentrée des vérins double effet à tige simple.
- Le volume d’air côté tige et la vitesse de rentrée.
- L’équilibre de force entre les courses de sortie et de rentrée.
- Les calculs de contre-pression lorsqu’une restriction d’échappement est présente.
- Les contrôles de remplacement lorsque le diamètre de tige, la famille de vérin ou la norme change.
Elle n’affecte pas un vérin sans tige de la même manière, car aucune tige de piston externe n’occupe un côté de la face du piston. Si l’application est à longue course et que la force de rentrée devient problématique, il peut être utile de comparer avec un vérin sans tige.
Formule de surface de tige et contrôle des unités
Utilisez A_rod = pi x d^2 / 4 avec d en millimètres lorsque vous voulez une surface en mm^2. MathWorld donne la surface du cercle sous la forme pi r^2, et le NIST définit un bar comme 100 kPa, soit 100,000 pascals; 1 bar équivaut donc à 0.1 N/mm^2 (MathWorld, “Circle”, consulté en 2026; NIST, 2022).
C’est cette conversion qui fausse de nombreux tableaux de force pneumatique. Une pression en bar ne peut pas être multipliée directement par une surface en mm^2 sans convertir d’abord les bar en N/mm^2.
1 bar = 100,000 Pa
1 Pa = 1 N/m^2
1 N/mm^2 = 1,000,000 Pa
Donc: 1 bar = 0.1 N/mm^2
Donc: 6 bar = 0.6 N/mm^2Où apparaît l’erreur x10 ? Elle apparaît souvent lorsqu’une personne écrit 6 x 3,117 mm^2 = 18,702 N pour un alésage de 63 mm à 6 bar. La valeur de pression doit être 0.6 N/mm^2, donc la force théorique de sortie est d’environ 1,870 N, avant les marges liées au frottement, à la contre-pression et à l’accélération.
Tableau standard des surfaces de tige
| Diamètre de tige | Rayon | Surface de tige |
|---|---|---|
| 8 mm | 4 mm | 50.3 mm^2 |
| 12 mm | 6 mm | 113.1 mm^2 |
| 16 mm | 8 mm | 201.1 mm^2 |
| 20 mm | 10 mm | 314.2 mm^2 |
| 25 mm | 12.5 mm | 490.9 mm^2 |
| 32 mm | 16 mm | 804.2 mm^2 |
Ces valeurs viennent directement de la formule de surface circulaire. Ce ne sont pas des capacités de catalogue. La force catalogue peut être plus faible après frottement des joints, frottement du guidage, réglage des amortissements, chute de pression, charge latérale et contre-pression d’échappement.
Dans notre expérience, l’habitude la plus utile en atelier consiste à écrire la pression en N/mm^2 à côté de chaque calcul de force métrique. Cela évite à l’ingénieur, à l’acheteur et au technicien de maintenance de mélanger bar, kPa et mm^2 sur la même ligne.
Comment calculer la surface en coupe d’une tige ?
Pour une tige de 20 mm, la surface de tige est pi x 20^2 / 4 = 314.2 mm^2. La formule du cercle de MathWorld donne le même résultat avec pi r^2, où r = 10 mm; les deux méthodes produisent la même surface lorsque le diamètre et le rayon sont utilisés correctement (MathWorld, “Circle”, consulté en 2026).
Utilisez cette méthode:
- Mesurez le diamètre de la tige avec un pied à coulisse.
- Divisez par 2 si vous utilisez la formule au rayon.
- Mettez le rayon au carré, ou mettez le diamètre au carré puis divisez par 4.
- Multipliez par
pi. - Conservez l’unité de surface au carré.
Exemple calculé: tige de 20 mm
d = 20 mm
r = d / 2 = 10 mm
A_rod = pi x r^2
A_rod = 3.14159 x 10^2
A_rod = 314.2 mm^2La forme avec le diamètre donne le même résultat:
A_rod = pi x d^2 / 4
A_rod = 3.14159 x 20^2 / 4
A_rod = 314.2 mm^2Erreurs de mesure courantes
| Erreur | Ce qui se passe | Correction |
|---|---|---|
Utiliser le diamètre dans pi r^2 | La surface devient 4 fois trop élevée | Utilisez r = d / 2, ou pi d^2 / 4 |
| Mélanger pouces et unités métriques | Le résultat de force devient inutilisable | Convertissez avant de calculer |
| Utiliser le diamètre du filetage | La surface de tige peut être sous-estimée | Mesurez le diamètre principal de la tige |
| Arrondir trop tôt | Les petites tiges subissent une erreur évitable | Gardez au moins une décimale |
Utilisez un micromètre lorsque la tolérance compte. Pour la plupart des dimensionnements d’application, une lecture propre au pied à coulisse suffit, mais mesurez plusieurs points si la tige est usée, endommagée ou rechromée.
Pourquoi la surface de tige change-t-elle la force de rentrée ?
La surface de tige change la force de rentrée parce que la surface effective côté tige est plus petite que la surface complète du piston. Parker indique que la surface nette d’un vérin à tige simple est la surface complète du piston moins la surface de tige, et Engineering ToolBox donne la formule de rentrée d’un vérin double effet F = p x pi x (d1^2 - d2^2) / 4 (Parker, consulté en 2026; Engineering ToolBox, consulté en 2026).
Les formules de force sont:
Force de sortie = pression x surface du piston
Force de rentrée = pression x (surface du piston - surface de tige)Pour un alésage de 63 mm avec une tige de 20 mm:
A_piston = pi x 63^2 / 4 = 3,117.2 mm^2
A_rod = pi x 20^2 / 4 = 314.2 mm^2
A_retract = 3,117.2 - 314.2 = 2,803.0 mm^2À 6 bar:
Pression = 0.6 N/mm^2
Force de sortie = 0.6 x 3,117.2 = 1,870 N
Force de rentrée = 0.6 x 2,803.0 = 1,682 N
Différence = 188 N
Perte de surface = 10.1%C’est pourquoi des problèmes de course retour peuvent apparaître même lorsque la course de sortie semble puissante. Un bridage peut se fermer correctement mais se desserrer mal. Un axe vertical peut lever la charge mais peiner à rentrer sous charge. Un pousseur peut avancer avec de la marge puis caler au retour.
Pour une discussion plus large sur la force, lisez le calcul de la force à partir de la pression et de la surface dans les systèmes pneumatiques.
Effets de la surface de tige sur la vitesse et le volume d’air
La surface de tige change aussi la vitesse et le volume d’air, car le débit volumique est un volume par unité de temps, et le débit à travers une surface est lié à la vitesse. Dans un calcul simple de débit réel, 100 L/min équivaut à 1,666,667 mm^3/s; divisé par 3,117 mm^2, cela donne 535 mm/s en sortie (Volumetric flow rate, consulté en 2026).
Ce même débit réel appliqué à la surface effective plus petite côté tige donne une vitesse de rentrée théorique plus élevée:
Q_actual = 100 L/min = 1,666,667 mm^3/s
Vitesse de sortie = 1,666,667 / 3,117.2 = 535 mm/s
Vitesse de rentrée = 1,666,667 / 2,803.0 = 595 mm/s
Rapport de vitesse = 1.11xCe nombre est une première estimation, pas une promesse. Les catalogues pneumatiques parlent souvent de débit normalisé, de Cv de distributeur, de pertes dans les tubes, de restriction d’échappement, de chute au régulateur, d’aiguilles d’amortissement et de dynamique de charge. Si vous comparez la vitesse depuis un débitmètre, vérifiez si la lecture correspond à un débit normalisé ou au débit réel de chambre.
Effets du rapport tige/alésage
Pour un vérin à tige simple, la perte de surface due à la tige est simplement (d / D)^2. Le multiplicateur de vitesse de rentrée à débit réel égal est approximativement 1 / (1 - (d / D)^2).
| Rapport tige/alésage | Perte de surface en rentrée | Multiplicateur approx. de vitesse de rentrée |
|---|---|---|
| 0.30 | 9% | 1.10x |
| 0.40 | 16% | 1.19x |
| 0.50 | 25% | 1.33x |
| 0.60 | 36% | 1.56x |
Faut-il donc toujours choisir une tige plus petite ? Non. Une surface de tige plus faible améliore la symétrie des forces en rentrée, mais la tige doit toujours résister au flambage, à la flexion, aux charges latérales et aux efforts sur le filetage. Si une longue course horizontale plie les tiges, le problème peut venir du guidage ou de l’architecture de l’actionneur, pas seulement du calcul de force. Consultez les calculs de flèche des tiges de piston pour l’aspect structurel.
Quand la surface de tige doit-elle guider le choix du vérin ?
La surface de tige doit guider le choix lorsque la course de rentrée porte la charge, définit le temps de cycle ou commande un retour lié à la sécurité. Le périmètre actuel de la norme ISO 15552 confirme que les dimensions des vérins pneumatiques standard sont construites autour de l’interchangeabilité, mais le calcul de force dépend toujours de l’alésage, du diamètre de tige, de la pression et de la surface effective (ISO 15552:2018, confirmée en 2025).
Contrôlez tôt la surface de tige dans ces cas:
- Le vérin tire une charge au lieu de seulement la pousser.
- La course de retour doit respecter un objectif de temps de cycle.
- Le vérin rentre contre la gravité, un ressort ou le frottement d’un outillage.
- Le diamètre de tige change dans un devis de remplacement.
- La machine utilise un régulateur de pression sous la pression du réseau d’usine.
- Le débit d’échappement est limité par des raccords, silencieux, longs tubes ou régulateurs de débit.
Liste de contrôle de sélection
Utilisez cette séquence avant de commander:
- Définissez la direction de course critique: sortie, rentrée ou les deux.
- Calculez la surface du piston et la surface de tige.
- Convertissez la pression dans l’unité de force correcte.
- Calculez les forces théoriques de sortie et de rentrée.
- Appliquez les marges pour frottement, contre-pression, accélération et sécurité.
- Vérifiez le risque de flambage de tige et de charge latérale.
- Vérifiez fixation, course, capteur, amortissement et exigences de raccordement.
S’il s’agit d’un remplacement, demandez l’alésage, le diamètre de tige, la course, le style de fixation, le filetage, la pression de service et des photos des deux extrémités du vérin. Cela donne à l’acheteur assez d’informations pour comparer à caractéristiques égales, au lieu de remplacer un vérin défaillant par une pièce visuellement proche mais plus faible en traction pendant la course de retour.
Une bonne demande de prix ne demande pas seulement “quel alésage ?” Elle demande “dans quelle direction se trouve la course chargée ?” Cette question détecte de nombreuses courses de rentrée sous-dimensionnées avant que les achats n’envoient le plan.
Pour plus de contexte sur les formules, consultez comment calculer la force théorique d’un vérin pneumatique et ce que signifie la formule du vérin pour les systèmes pneumatiques.
FAQ sur la surface de tige
Comment calculer la surface de tige ?
Calculez la surface de tige avec A_rod = pi x (d / 2)^2, où d est le diamètre de tige. Pour une tige de 20 mm, A_rod = pi x 10^2 = 314.2 mm^2. Le même résultat s’obtient avec pi x d^2 / 4.
Pourquoi la surface de tige est-elle importante dans les vérins pneumatiques ?
La surface de tige est importante parce qu’elle réduit la surface effective côté tige d’un vérin double effet à tige simple. Parker note que la surface nette côté tige est la surface complète du piston moins la surface de tige; la force de rentrée est donc plus faible que la force de sortie à pression identique.
Comment la surface de tige affecte-t-elle la force du vérin ?
La surface de tige réduit la force de rentrée en réduisant la surface sur laquelle la pression agit. Un alésage de 63 mm avec une tige de 20 mm perd 314.2 mm^2 côté rentrée, ce qui laisse 2,803.0 mm^2. À 6 bar, la force de rentrée théorique est d’environ 1,682 N.
Que se passe-t-il si vous ignorez la surface de tige ?
Ignorer la surface de tige surestime la force de rentrée, sous-estime les différences de vitesse de rentrée et peut masquer des défaillances de course retour. L’erreur augmente à mesure que le rapport tige/alésage augmente. Un rapport tige/alésage de 0.50 retire 25% de la surface côté rentrée.
La surface de tige affecte-t-elle la vitesse du vérin ?
Oui. À débit réel égal, la course de rentrée est généralement plus rapide parce que la chambre côté tige a moins de surface effective et moins de volume à remplir. Un alésage de 63 mm avec une tige de 20 mm a une vitesse de rentrée estimée à environ 1.11 fois la vitesse de sortie dans l’hypothèse d’un même débit réel.
