如何為氣動系統應用計算管道表面積？
氣動系統中的管道表面積，是用管子或管道的圓周乘以長度計算。外表面積使用 A = pi x D x L，內表面積使用 A = pi x d x L，其中 D 是外徑，d 是內徑，L 是長度。
這個簡單公式比一開始看起來更重要。表面積會影響塗層覆蓋、熱交換、檢查工作，以及壓降檢查中會用到的管壁接觸。CAGI 表示，設計良好的壓縮空氣系統，從壓縮機排氣到使用點的壓降應不超過 10%（CAGI Pressure Drop Technical Brief，2026）。管路走向也是這個目標的一部分。
重點摘要
- 外部管道表面積是
pi x outside diameter x length；12 mm OD、2 m 管子外表面約為 0.0754 m^2。- 內表面積使用內徑，流通面積使用管孔截面。不要混用。
- CAGI 的 10% 壓降目標，讓管長、接頭、內徑和表面狀態都成為氣動性能的一部分。
安靜但常見的錯誤，是把「管徑」當成永遠指同一個直徑。快插式氣動管通常用外徑選型，但流量計算關心內徑。塗層和散熱檢查看外側；壓降和污染檢查看內側。同一條管，不同表面。
氣動系統中的管道表面積是什麼？
管道表面積是管子或管道的彎曲管壁面積，不是通過管孔的開口流通面積。CAGI 的 10% 壓降目標是一個有用提醒：空氣路徑包含管子、接頭、過濾器、調壓閥、閥和使用點裝置，不只有壓縮機（CAGI Pressure Drop Technical Brief，2026）。
在氣動工作中，請計算三種不同面積：
| 面積類型 | 公式 | 使用直徑 | 常見氣動用途 |
|---|---|---|---|
| 外表面積 | A = pi x D x L |
外徑 | 塗層、腐蝕檢查、環境熱交換 |
| 內表面積 | A = pi x d x L |
內徑 | 管壁接觸、污染、內部檢查 |
| 流通截面 | A = pi x d^2 / 4 |
內徑 | 速度、體積流量、壓降輸入 |
表面積是管壁計算；流通面積是截面計算。如果買家只說「8 mm tube」，請確認它是 6 mm ID 的 8 mm OD 管、8 mm ID 管，還是名義管螺紋。這一個澄清就可能同時改變塗層數字和壓降估算。
表面積單位
計算前讓所有輸入使用同一套單位。如果直徑是毫米、長度也是毫米，面積就是 mm^2。如果直徑和長度都用公尺，答案就是 m^2。
外表面積 = pi x 外徑 x 長度
內表面積 = pi x 內徑 x 長度
流通截面 = pi x 內徑^2 / 4
對 12 mm OD、2,000 mm 長度的管：
A = pi x 12 mm x 2,000 mm
A = 75,398 mm^2
A = 0.0754 m^2
這只是直管的外部管壁面積。當塗層、清潔或熱交換很重要時，接頭、歧管、彎頭和外露螺紋段要分開加入。

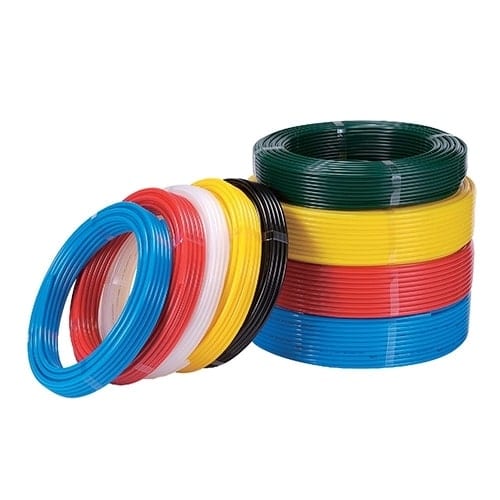

常見公制氣動管範例
Festo 的氣動管指南把外徑管和內徑管分開，這正是工程師做表面積檢查時需要的區分（Festo Guide to Pneumatic Tubing，2024）。下表使用常見公制 OD 尺寸和 1 m 直管。
| 管 OD | 外圓周 | 每 1 m 外表面 | 每 1 m 外表面 |
|---|---|---|---|
| 6 mm | 18.85 mm | 18,850 mm^2 | 188.5 cm^2 |
| 8 mm | 25.13 mm | 25,133 mm^2 | 251.3 cm^2 |
| 10 mm | 31.42 mm | 31,416 mm^2 | 314.2 cm^2 |
| 12 mm | 37.70 mm | 37,699 mm^2 | 377.0 cm^2 |
| 16 mm | 50.27 mm | 50,265 mm^2 | 502.7 cm^2 |
以我們的經驗，多數報價錯誤就發生在這張表這一步。有人在 mm^2 中算對，然後沒有除以 100 就把換算後答案標成 cm^2。公式沒錯，是單位換算造成了傷害。
如何計算外部管道表面積？
外部管道表面積是油漆、保溫、腐蝕、環境空氣、夾具和檢查工具會接觸的外壁面積。Pi Tape 的 OD 說明表描述了把直徑測量帶繞在圓柱上直接讀取外徑的方法，這正是使用 A = pi x D x L 前需要的量測（Pi Tape，2026）。
使用這個流程：
- 在多個位置量測外徑。
- 量測直線長度或實際彎曲中心線長度。
- 把直徑和長度放在同一套單位中。
- 計算
pi x D x L。 - 針對接頭、彎管、歧管或外露螺紋段加入獨立表面餘量。
塗層用外表面積範例
假設一條氣動配氣支路使用以下直管段：
| 段落 | 外徑 | 長度 | 外表面 |
|---|---|---|---|
| 主供氣 | 16 mm | 10 m | 0.503 m^2 |
| 支管 | 12 mm | 15 m | 0.565 m^2 |
| 控制管 | 8 mm | 5 m | 0.126 m^2 |
| 直管總計 | - | 30 m | 1.194 m^2 |
如果塗料供應商用 m^2/L 給覆蓋率，這個總計就是第一個數字。接著再加入損耗、接頭、過噴和表面處理損失。不要假裝直管數字能覆蓋系統中的每一個接頭。
NPT 與名義管徑
名義管徑是商業標示，不保證等於實測外徑。ASME 表示 B1.20.1 涵蓋 NPT、NPSC、NPTR、NPSM 和 NPSL 等常見英制管螺紋的尺寸與量規（ASME B1.20.1，2013）。對螺紋管或轉接頭，請使用實際量到的外徑或標準尺寸表，不要只靠商業名稱。
當氣動圖紙混合快插公制管、NPT 接口、BSP 或公制轉接頭時，這點很重要。只依標籤文字做表面積計算，數學開始前就可能已經錯了。
內表面積 vs 流通面積
內部管道表面積是壓縮空氣接觸到的管孔壁面積；流通截面則是空氣通過的開口面積。Britannica 將雷諾數描述為判斷層流或紊流的準則，在簡化參考中，管流通常在約 2,000 以上變成紊流（Britannica，2026）。這種流動行為取決於管孔直徑、速度、密度和黏度，不取決於外部塗層面積。
當你關心以下事項時，使用內表面積：
- 油膜和粒子沉積。
- 清潔或沖洗工作。
- 管孔檢查和腐蝕接觸。
- 空氣與管壁之間的熱傳。
- 摩擦與粗糙度討論中的管壁接觸。
當你關心以下事項時，使用流通截面：
- 空氣速度。
- 氣缸充填時間。
- 流量能力。
- 壓降輸入。
- 腔室補氣與排氣時間。
內表面積範例
對 12 mm OD、8 mm ID、2 m 長度的管：
外表面 = pi x 12 mm x 2,000 mm = 75,398 mm^2 = 0.0754 m^2
內表面 = pi x 8 mm x 2,000 mm = 50,265 mm^2 = 0.0503 m^2
流通面積 = pi x 8^2 / 4 = 50.3 mm^2
這三個值回答不同問題。第一個是外壁覆蓋；第二個是內壁接觸；第三個是用於速度與流量檢查的開口管孔面積。
| 管描述 | 每 1 m 外表面 | 每 1 m 內表面 | 內表面差異 |
|---|---|---|---|
| 10 mm OD, 8 mm ID | 0.0314 m^2 | 0.0251 m^2 | 低 20% |
| 12 mm OD, 8 mm ID | 0.0377 m^2 | 0.0251 m^2 | 低 33% |
| 16 mm OD, 12 mm ID | 0.0503 m^2 | 0.0377 m^2 | 低 25% |
當管壁變厚時，外表面可能對安裝或耐用性仍然有吸引力，但內表面和流通面積可能變小。這就是為什麼機械強度更高的管，如果管孔對致動器循環太小，仍可能是更差的空氣路徑。
表面積在哪裡影響壓降和熱？
表面積不能取代壓降公式，但它有助於解釋管壁接觸、熱交換、檢查工作，以及為什麼又長又小孔徑的管路會懲罰快速氣動軸。DOE 表示，在接近 100 psig 時，如果未調壓需求為 30-50%，每增加 2 psi 壓力，能源使用可增加約 1.6-2%（DOE Sourcebook，2016）。
換句話說，表面積錯誤可能變成能源錯誤。如果小管造成可避免的壓降，常見反應就是提高主管壓力。這會讓每個洩漏和未調壓末端用途都變得更昂貴。
壓降與表面狀態
內壁狀態很重要，因為移動空氣通過限制件、粗糙表面、過小接頭和長管路時會損失壓力。CAGI 建議透過足夠管徑、最短可行軟管長度、適用時使用光滑內壁管，以及注意流速和限制件來降低壓降（CAGI Pressure Drop Technical Brief，2026）。
工程第一輪可分成四個檢查：
| 檢查 | 要計算什麼 | 要檢查什麼 |
|---|---|---|
| 表面積 | pi x d x L 或 pi x D x L | 管孔壁、外壁、塗層表面 |
| 流通面積 | pi x d^2 / 4 | 管孔尺寸和速度 |
| 等效長度 | 直管長加接頭影響 | 彎頭、三通、接頭、閥體 |
| 壓力曲線 | 流動中上游與下游壓力 | 過濾器、調壓閥、閥、長管路 |
需要更深入排查的內部連結？這篇氣動系統壓力波動延伸文章說明，在機台循環中，使用點局部壓力為什麼可能和壓縮機房壓力錶不同。
熱傳與塗層
對熱傳而言，外表面積是暴露在環境空氣中的邊界。內表面積是暴露在壓縮空氣中的邊界。經典熱傳關係式是：
Q = h x A x delta T
A 就是這個公式中的表面積。如果管路過熱，表面積只是其中一個變數；氣流、材料、壁厚、環境溫度、箱體通風和壓縮機排氣溫度也都重要。
對塗層，使用外表面積加餘量。30 m 直線路徑可能計算為 1.194 m^2，但真實塗裝工作還包含接頭、支架、螺紋轉接頭、清潔損耗、過噴，以及塗層系統要求的第二道塗層。
氣動管與管道的現場量測流程
零件已安裝時，請先量管再計算；零件仍在設計階段時，使用製造商資料。ENERGY STAR 表示，壓縮空氣洩漏通常浪費壓縮機輸出的 20-30%，也可能造成系統壓力波動，因此現場檢查應結合尺寸、壓力和洩漏檢查，而不是把表面積當成純桌面計算（ENERGY STAR，2000）。
從一張小工作表開始：
| 欄位 | 範例輸入 | 為什麼重要 |
|---|---|---|
| 管或管道標示 | 12 mm OD PU 管 | 避免名義尺寸混淆 |
| 實測 OD | 12.0 mm | 外表面和接頭配合 |
| 實測 ID | 8.0 mm | 內表面和流通面積 |
| 直線長度 | 2.0 m | 表面積和容積 |
| 接頭 | 2 個彎頭、1 個三通、2 個快插 | 等效長度和限制 |
| 流動中壓力 | 入口 6.0 bar，致動器接口 5.4 bar | 真實壓降 |
| 狀態 | 乾淨、折彎、油污、腐蝕 | 表面狀態和維護 |
先量什麼
- 用卡尺或 OD 測量帶量測外徑。
- 從管子資料表或乾淨切口確認內徑。
- 量測實際路徑長度，包含彎曲。
- 分開記錄接頭和急彎。
- 在致動器運動中量測接口壓力，不只量調壓閥。
- 檢查真正限制是否來自 FRL 空氣處理組、調壓閥、電磁閥或流量控制接頭。
替換工作要把計算連到元件選擇。短而乾淨的聚氨酯管，比相同名義標示但更長、更小、折彎的管路，更能支援快速軸。如果表面積和壓力檢查後致動器仍然慢，請在氣壓缸動力故障排查中一起檢查氣缸力量和空氣路徑。
要避免的錯誤
- 公式需要直徑時使用半徑。
- 在同一個公式裡混用毫米和公尺。
- 把
mm^2報成cm^2。 - 用外徑計算內部流通面積。
- 把名義 NPT 尺寸當成實測外徑。
- 估算塗層或壓降時忽略接頭。
- 在機台閒置時量壓，而不是在需求下量壓。
NIST 列出 1 psi = 6,894.757 Pa，這提醒我們，當氣動圖紙混合 bar、MPa、psi 和 Pa 時，壓力單位必須刻意換算（NIST，2025）。單位紀律不是文書工作，而是防止小算術錯誤變成錯誤管路訂單的方法。
FAQ：氣動系統中的管道表面積
以下問題涵蓋最常造成錯誤管道表面積計算的五個錯誤。DOE sourcebook 顯示這些錯誤為什麼有經濟影響：在常見未調壓需求條件下，接近 100 psig 時每提高 2 psi 壓力，可能增加約 1.6-2% 能源使用（DOE Sourcebook，2016）。
如何計算管道表面積？
彎曲管道表面積用圓周乘以長度計算。外表面積使用 A = pi x D x L，其中 D 是外徑。內表面積使用 A = pi x d x L，其中 d 是內徑。保持直徑和長度使用相同單位。
內部和外部管道表面積有什麼差異？
外表面積使用外徑，支援塗層、腐蝕、檢查和環境熱傳檢查。內表面積使用內徑，描述與壓縮空氣接觸的管孔壁。同樣長度下，12 mm OD、8 mm ID 管的內表面比外表面少 33%。
管道表面積和流通面積一樣嗎？
不一樣。管道表面積是彎曲管壁面積，用 pi x d x L 或 pi x D x L 計算。流通面積是開口截面，用 pi x d^2 / 4 計算。速度和流量計算用流通面積，不用塗層覆蓋面積。
為什麼管道表面積在氣動系統中重要？
表面積會影響塗層用量、熱交換、污染接觸、檢查工作，以及壓降相關的管壁狀態。CAGI 建議從壓縮機排氣到使用點壓降不超過 10%，因此管長、管孔尺寸和限制件都值得量測。
我應該用哪些工具量測管道表面積輸入？
小型 OD 量測用卡尺，較大圓柱用 OD 測量帶，內徑使用資料表，已安裝路徑長度用捲尺或 CAD。接著驗證流動中的壓力。當表面積答案連到實際管長、接頭和工作壓力時，才更可靠。
