El área superficial de una tubería en sistemas neumáticos se calcula multiplicando la circunferencia del tubo o tubería por su longitud. Use A = pi x D x L para el área superficial exterior y A = pi x d x L para el área superficial interior, donde D es el diámetro exterior, d es el diámetro interior y L es la longitud.
Esa fórmula simple importa más de lo que parece al principio. El área superficial afecta la cobertura de recubrimiento, el intercambio térmico, el trabajo de inspección y el contacto con la pared usado en comprobaciones de caída de presión. CAGI dice que un sistema de aire comprimido bien diseñado debe mantener la caída de presión entre la descarga del compresor y el punto de uso en no más del 10% (informe técnico de CAGI sobre caída de presión, 2026). La ruta de tubo forma parte de ese objetivo.
Puntos clave
- El área superficial exterior de una tubería es
pi x diámetro exterior x longitud; un tubo de 12 mm de diámetro exterior y 2 m tiene cerca de 0,0754 m^2 de superficie exterior.- El área superficial interior usa el diámetro interior, mientras que el área de flujo usa la sección transversal del paso. No las mezcle.
- El objetivo de caída de presión del 10% de CAGI hace que longitud de tubo, racores, diámetro interior y condición superficial formen parte del rendimiento neumático.
El error silencioso es usar "tamaño de tubería" como si siempre significara el mismo diámetro. La tubería neumática con racores instantáneos suele seleccionarse por diámetro exterior, mientras que los cálculos de flujo se preocupan por el diámetro interior. El recubrimiento y las comprobaciones térmicas usan el exterior. Las comprobaciones de caída de presión y contaminación se preocupan por el interior. Mismo tubo, superficies distintas.

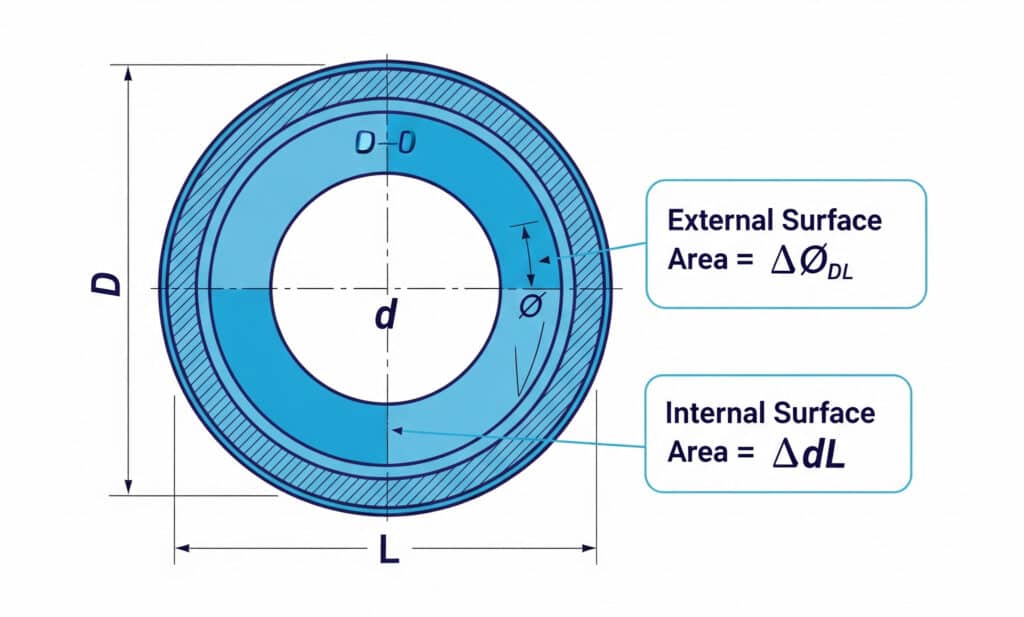

¿Qué es el área superficial de tuberías en sistemas neumáticos?
El área superficial de tubería es el área curva de la pared de un tubo o tubería, no el área abierta de flujo a través del paso interior. El objetivo de caída de presión del 10% de CAGI es un recordatorio útil: la ruta de aire incluye tuberías, racores, filtros, reguladores, válvulas y dispositivos en punto de uso, no solo el compresor (informe técnico de CAGI sobre caída de presión, 2026).
Para trabajo neumático, calcule tres áreas diferentes:
| Tipo de área | Fórmula | Diámetro usado | Uso neumático común |
|---|---|---|---|
| Área superficial exterior | A = pi x D x L | Diámetro exterior | Recubrimiento, comprobaciones de corrosión, intercambio térmico con ambiente |
| Área superficial interior | A = pi x d x L | Diámetro interior | Contacto con pared, contaminación, inspección interna |
| Sección transversal de flujo | A = pi x d^2 / 4 | Diámetro interior | Velocidad, caudal volumétrico, entradas de caída de presión |
El área superficial es un cálculo de pared. El área de flujo es un cálculo de sección transversal. Si un comprador envía solo "tubo de 8 mm", pregunte si es tubería por diámetro exterior con 6 mm de diámetro interior, una tubería de 8 mm de diámetro interior o una rosca nominal de tubería. Esa aclaración puede cambiar tanto el número de recubrimiento como la estimación de caída de presión.
Unidades de área superficial
Mantenga cada entrada en el mismo sistema de unidades antes de calcular. Si el diámetro está en milímetros y la longitud está en milímetros, el área sale en mm^2. Si diámetro y longitud están en metros, la respuesta está en m^2.
Área superficial exterior = pi x diámetro exterior x longitud
Área superficial interior = pi x diámetro interior x longitud
Sección transversal de flujo = pi x diámetro interior^2 / 4Para un tubo de 12 mm de diámetro exterior con 2.000 mm de longitud:
A = pi x 12 mm x 2.000 mm
A = 75.398 mm^2
A = 0,0754 m^2Esa es solo el área de la pared exterior del tubo recto. Añada racores, colectores, codos y secciones roscadas expuestas por separado cuando el recubrimiento, la limpieza o el intercambio térmico importen.
Ejemplos comunes de tubería métrica
La guía de tubería de Festo separa la tubería por diámetro exterior de la tubería por diámetro interior, que es la misma distinción que los ingenieros necesitan para comprobaciones de área superficial (guía de Festo sobre tubería neumática, 2024). La tabla siguiente usa tamaños métricos comunes de diámetro exterior y un metro de tubo recto.
| Diámetro exterior del tubo | Circunferencia exterior | Superficie exterior por 1 m | Superficie exterior por 1 m |
|---|---|---|---|
| 6 mm | 18,85 mm | 18.850 mm^2 | 188,5 cm^2 |
| 8 mm | 25,13 mm | 25.133 mm^2 | 251,3 cm^2 |
| 10 mm | 31,42 mm | 31.416 mm^2 | 314,2 cm^2 |
| 12 mm | 37,70 mm | 37.699 mm^2 | 377,0 cm^2 |
| 16 mm | 50,27 mm | 50.265 mm^2 | 502,7 cm^2 |
En nuestra experiencia, la mayoría de errores de cotización ocurren en este paso de la tabla. Alguien calcula correctamente en mm^2 y luego etiqueta la respuesta convertida como cm^2 sin dividir por 100. La fórmula era correcta. La conversión de unidades hizo el daño.
¿Cómo se calcula el área superficial exterior de una tubería?
El área superficial exterior de una tubería es el área de pared externa que tocan pintura, aislamiento, corrosión, aire ambiente, abrazaderas y herramientas de inspección. La hoja de instrucciones de diámetro exterior de Pi Tape describe envolver una cinta de diámetro alrededor de un cilindro para leer directamente el diámetro exterior, que es exactamente la medición que necesita antes de usar A = pi x D x L (Pi Tape, 2026).
Use este flujo de trabajo:
- Mida el diámetro exterior en más de un punto.
- Mida la longitud recta o la longitud real de línea central curva.
- Ponga diámetro y longitud en el mismo sistema de unidades.
- Calcule
pi x D x L. - Añada tolerancias de superficie separadas para racores, curvas, colectores o secciones roscadas expuestas.
Ejemplo de área exterior para recubrimiento
Suponga que un ramal de distribución neumática usa estas secciones rectas:
| Sección | Diámetro exterior | Longitud | Superficie exterior |
|---|---|---|---|
| Alimentación principal | 16 mm | 10 m | 0,503 m^2 |
| Tubería de ramal | 12 mm | 15 m | 0,565 m^2 |
| Tubería de control | 8 mm | 5 m | 0,126 m^2 |
| Tubo recto total | - | 30 m | 1,194 m^2 |
Si el proveedor de recubrimiento entrega cobertura en m^2/L, este total es el primer número. Luego añada desperdicio, racores, pulverización perdida y pérdidas por preparación de superficie. No finja que el número de tubo recto cubre cada conector del sistema.
NPT y tamaños nominales de tubería
El tamaño nominal de tubería es una designación comercial, no un diámetro exterior medido garantizado. ASME dice que B1.20.1 cubre dimensiones y comprobación para roscas comunes de tubería en pulgadas, incluidas NPT, NPSC, NPTR, NPSM y NPSL (ASME B1.20.1, 2013). Para tubería roscada o adaptadores, use el diámetro exterior real medido o la tabla dimensional del estándar, no solo el nombre comercial.
Ese punto importa cuando un plano neumático mezcla tubo métrico con racor instantáneo, puertos NPT y adaptadores BSP o métricos. Un cálculo de área superficial basado en el texto de la etiqueta puede estar equivocado antes de empezar las matemáticas.
Área superficial interior frente a área de flujo
El área superficial interior de tubería es el área de pared del paso que toca el aire comprimido; la sección transversal de flujo es el área abierta por la que pasa el aire. Britannica describe el número de Reynolds como un criterio para flujo laminar o turbulento, con el flujo en tuberías comúnmente volviéndose turbulento por encima de aproximadamente 2.000 en referencias simplificadas (Britannica, 2026). Ese comportamiento de flujo depende de diámetro interior, velocidad, densidad y viscosidad, no del área de recubrimiento exterior.
Use el área superficial interior cuando le importe:
- Película de aceite y deposición de partículas.
- Trabajo de limpieza o purga.
- Inspección del paso interior y contacto de corrosión.
- Transferencia de calor entre aire y pared del tubo.
- Contacto con pared en discusiones de fricción y rugosidad.
Use la sección transversal de flujo cuando le importe:
- Velocidad del aire.
- Tiempo de llenado del cilindro.
- Capacidad de caudal.
- Entradas de caída de presión.
- Tiempo de recarga y escape de cámaras.
Ejemplo de área interior
Para un tubo con 12 mm de diámetro exterior, 8 mm de diámetro interior y 2 m de longitud:
Superficie exterior = pi x 12 mm x 2.000 mm = 75.398 mm^2 = 0,0754 m^2
Superficie interior = pi x 8 mm x 2.000 mm = 50.265 mm^2 = 0,0503 m^2
Área de flujo = pi x 8^2 / 4 = 50,3 mm^2Esos tres valores responden preguntas distintas. El primero es cobertura de pared exterior. El segundo es contacto con la pared interior. El tercero es el área abierta del paso usada para comprobaciones de velocidad y flujo.
| Descripción del tubo | Superficie exterior por 1 m | Superficie interior por 1 m | Diferencia de superficie interior |
|---|---|---|---|
| 10 mm exterior, 8 mm interior | 0,0314 m^2 | 0,0251 m^2 | 20% menor |
| 12 mm exterior, 8 mm interior | 0,0377 m^2 | 0,0251 m^2 | 33% menor |
| 16 mm exterior, 12 mm interior | 0,0503 m^2 | 0,0377 m^2 | 25% menor |
Cuando un tubo se vuelve más grueso, la superficie exterior puede seguir siendo atractiva para montaje o durabilidad, pero la superficie interior y el área de flujo pueden reducirse. Por eso un tubo mecánicamente más fuerte todavía puede ser una peor ruta de aire si el paso interior es demasiado pequeño para el ciclo del actuador.
¿Dónde afectan el área superficial a la caída de presión y al calor?
El área superficial no reemplaza las fórmulas de caída de presión, pero ayuda a explicar el contacto con pared, el intercambio térmico, el esfuerzo de inspección y por qué los tubos largos de paso pequeño castigan ejes neumáticos rápidos. DOE dice que cada aumento de 2 psi cerca de 100 psig puede subir el uso de energía alrededor de 1,6-2% cuando la demanda no regulada es 30-50% (DOE Sourcebook, 2016).
En otras palabras, un error de área superficial puede convertirse en un error energético. Si un tubo pequeño causa caída de presión evitable, la reacción usual es subir la presión de cabecera. Eso puede hacer que cada fuga y cada uso final no regulado sean más caros.
Caída de presión y condición superficial
La condición de la pared interior importa porque el aire en movimiento pierde presión al pasar por restricciones, superficies rugosas, racores subdimensionados y recorridos largos. CAGI recomienda reducir la caída de presión con dimensionamiento adecuado de tuberías, longitud mínima práctica de mangueras, tubería de paso liso cuando corresponda y atención a velocidad y restricciones (informe técnico de CAGI sobre caída de presión, 2026).
Para una primera pasada de ingeniería, separe cuatro comprobaciones:
| Comprobación | Qué calcular | Qué inspeccionar |
|---|---|---|
| Área superficial | pi x d x L o pi x D x L | Pared interior, pared exterior, superficie de recubrimiento |
| Área de flujo | pi x d^2 / 4 | Tamaño del paso y velocidad |
| Longitud equivalente | Longitud recta más efectos de racores | Codos, tes, acoples, cuerpos de válvula |
| Perfil de presión | Presión aguas arriba y aguas abajo bajo caudal | Filtros, reguladores, válvulas, tubos largos |
¿Necesita una ruta de enlace interno para solución de problemas más profunda? Este artículo complementario sobre fluctuaciones de presión en sistemas neumáticos explica por qué la presión local en punto de uso puede diferir del manómetro de la sala de compresores durante un ciclo de máquina.
Transferencia de calor y recubrimiento
Para transferencia de calor, el área superficial exterior es la frontera expuesta al aire ambiente. El área superficial interior es la frontera expuesta al aire comprimido. La relación clásica de transferencia térmica es:
Q = h x A x delta TA es el área superficial en esa ecuación. Si una ruta de tubo se sobrecalienta, el área superficial es una variable, pero caudal de aire, material, espesor de pared, temperatura ambiente, ventilación de gabinete y temperatura de descarga del compresor también importan.
Para recubrimiento, use el área superficial exterior más tolerancias. Una ruta recta de 30 m puede calcularse en 1,194 m^2, pero el trabajo real de recubrimiento incluye racores, soportes, adaptadores roscados, desperdicio de limpieza, pulverización perdida y una segunda capa si el sistema de pintura la exige.
Flujo de medición en campo para tubos y tuberías
Mida el tubo antes de calcular cuando la pieza ya está instalada, y use los datos del fabricante cuando la pieza todavía está en diseño. ENERGY STAR dice que las fugas de aire comprimido a menudo desperdician 20-30% de la salida del compresor y pueden causar presión fluctuante del sistema, así que las comprobaciones de campo deben combinar dimensiones, presión y revisión de fugas en lugar de tratar el área superficial como un cálculo solo de escritorio (ENERGY STAR, 2000).
Empiece con una hoja de trabajo pequeña:
| Campo | Entrada de ejemplo | Por qué importa |
|---|---|---|
| Etiqueta de tubo o tubería | Tubo PU de 12 mm exterior | Evita confusión de tamaño nominal |
| Diámetro exterior medido | 12,0 mm | Superficie exterior y ajuste de racor |
| Diámetro interior medido | 8,0 mm | Superficie interior y área de flujo |
| Longitud recta | 2,0 m | Área superficial y volumen |
| Racores | 2 codos, 1 te, 2 racores instantáneos | Longitud equivalente y restricción |
| Presión bajo caudal | 6,0 bar entrada, 5,4 bar puerto de actuador | Caída de presión real |
| Condición | Limpio, doblado, aceitoso, corroído | Condición superficial y mantenimiento |
Qué medir primero
- Mida el diámetro exterior con calibres o una cinta de diámetro exterior.
- Confirme el diámetro interior desde la ficha técnica del tubo o desde un extremo limpio cortado.
- Mida la longitud real de la ruta, incluidas curvas.
- Registre racores y curvas cerradas por separado.
- Mida la presión en el puerto del actuador durante el movimiento, no solo en el regulador.
- Compruebe si la unidad FRL, el regulador de presión, la válvula solenoide o el racor de control de flujo es la restricción real.

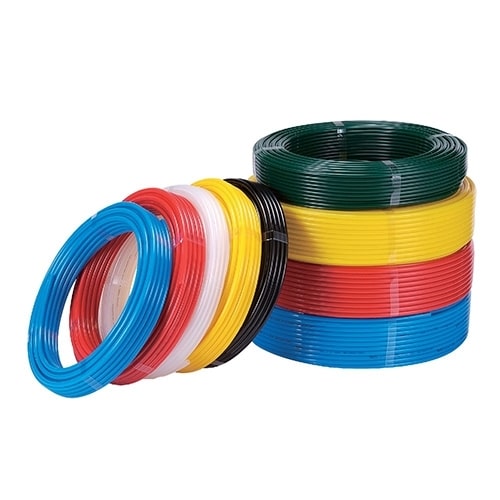

Para trabajos de reemplazo, conecte el cálculo con la elección del componente. Una tubería de poliuretano corta y limpia puede soportar mejor un eje rápido que una ruta más larga, más pequeña y doblada con la misma etiqueta nominal. Si el actuador todavía se mueve lento después de las comprobaciones de área superficial y presión, revise fuerza de cilindro y ruta de aire juntas en solución de problemas de potencia de cilindros neumáticos.
Errores que debe evitar
- Usar radio donde la fórmula pide diámetro.
- Mezclar milímetros y metros dentro de una fórmula.
- Reportar
mm^2comocm^2. - Usar diámetro exterior para el área de flujo interior.
- Tratar el tamaño nominal NPT como diámetro exterior medido.
- Ignorar racores al estimar recubrimiento o caída de presión.
- Medir presión con la máquina inactiva en lugar de bajo demanda.
NIST lista 1 psi = 6.894,757 Pa, lo cual es un recordatorio útil para convertir unidades de presión deliberadamente cuando los planos neumáticos mezclan bar, MPa, psi y Pa (NIST, 2025). La disciplina de unidades no es papeleo. Es cómo evita que un pequeño error aritmético se convierta en un pedido de tubo incorrecto.
FAQ: área superficial de tuberías en sistemas neumáticos
Las preguntas siguientes cubren los cinco errores que más a menudo crean cálculos incorrectos de área superficial de tuberías. El sourcebook de DOE muestra por qué esos errores importan económicamente: cada aumento de 2 psi cerca de 100 psig puede añadir cerca de 1,6-2% de uso energético bajo condiciones comunes de demanda no regulada (DOE Sourcebook, 2016).
¿Cómo se calcula el área superficial de una tubería?
Calcule el área superficial curva de la tubería como circunferencia por longitud. Para área superficial exterior, use A = pi x D x L, donde D es el diámetro exterior. Para área superficial interior, use A = pi x d x L, donde d es el diámetro interior. Mantenga diámetro y longitud en las mismas unidades.
¿Cuál es la diferencia entre área superficial interior y exterior de tubería?
El área superficial exterior usa el diámetro exterior y apoya comprobaciones de recubrimiento, corrosión, inspección y transferencia térmica con ambiente. El área superficial interior usa el diámetro interior y describe la pared del paso en contacto con aire comprimido. Un tubo de 12 mm exterior y 8 mm interior tiene 33% menos superficie interior que exterior para la misma longitud.
¿El área superficial de tubería es lo mismo que el área de flujo?
No. El área superficial de tubería es el área curva de pared, calculada como pi x d x L o pi x D x L. El área de flujo es la sección transversal abierta, calculada como pi x d^2 / 4. Use el área de flujo para cálculos de velocidad y caudal, no para cobertura de recubrimiento.
¿Por qué importa el área superficial de tuberías en sistemas neumáticos?
El área superficial afecta cantidad de recubrimiento, intercambio térmico, contacto de contaminación, esfuerzo de inspección y la condición de pared detrás de preocupaciones de caída de presión. CAGI recomienda no más de 10% de caída de presión desde la descarga del compresor hasta el punto de uso, así que longitud de tubo, tamaño de paso y restricciones merecen medición.
¿Qué herramientas debo usar para medir entradas de área superficial de tubería?
Use calibres para mediciones pequeñas de diámetro exterior, una cinta de diámetro exterior para cilindros más grandes, fichas técnicas para diámetro interior y una cinta o longitud de ruta CAD para recorridos instalados. Luego verifique presión bajo caudal. La respuesta de área superficial es más sólida cuando está vinculada con longitud real de tubo, racores y presión de operación.
