如何計算氣動氣缸理論力：完整工程指南

Q: 氣動氣缸理論力的基本公式是什麼？

基本公式是 F = P x A，其中壓力作用於所選方向的有效活塞面積。單桿伸出的理想計算使用完整活塞面積，理想縮回則使用環形面積。如果對側腔室存在背壓，請計算它作用於自身有效面積的反向力，再將其扣除。

氣動氣缸理論力等於壓力乘以承受該壓力的面積。以簡單伸出計算來說，缸徑 2 英寸、壓力 80 psi 時，活塞面積為 3.14 in²，因此可產生約 251 lbf。只有當 80 psi 真正到達無桿側，且反向壓力可忽略時，這個結果才成立。

完整的工程檢查必須辨識氣缸幾何、運動方向、兩個接口的壓力，以及型錄額定值的意義。單桿氣缸的伸出與縮回面積不同；雙桿氣缸可以具有相等的環形面積；無桿與串聯設計則各自帶有產品限制。

本文聚焦於理論力驗證。若要進行負載比選型與可用力裕量評估，請使用氣動氣缸選型中的力係數指南。若要了解更廣泛的壓力－面積選型流程，請參閱從壓力與面積計算力。

重點摘要

缸徑 2 英寸、壓力 80 psi 時，可產生 251 lbf 的理想伸出力。

單桿氣缸縮回時，使用活塞面積減去桿面積。

背壓必須作用於對側的有效面積，不能藏在固定效率係數中。

型錄驗證應先從列出的力與壓力反推出有效面積。

影片：如何從 AutomationDirect 選擇氣動氣缸，AutomationDirect.com 提供。影片示範以力為基礎的氣動氣缸選型，並說明計算力為何必須高於應用負載。

氣動氣缸理論力代表什麼？

氣缸理論力是壓力產生的力，尚未扣除密封摩擦、導向拖曳、加速度與外部負載。Parker 對缸徑 2 英寸列出 3.14 in² 的活塞面積，以及壓力 80 psi 時 251 lbf 的推力，這正是壓力乘以面積的直接結果（Parker，擷取於 2026 年）。

用於理論力與型錄驗證的 ISO 15552 型材氣缸

熟悉的關係式為：

F = P \cdot A

其中， $F$ 是理論力， $P$ 是作用於相關表面的壓力， $A$ 是有效面積。壓力使用 psi、面積使用平方英寸時，力的單位為 lbf；壓力使用 MPa、面積使用 mm² 時，力的單位為牛頓。

這個簡短公式有一項重要限定。活塞通常兩側都承受壓力，因此雙動單桿氣缸的壓力伸出力為：

F_{\mathrm{ext,p}} = P_c A_p - P_r A_a

$P_c$ 是無桿側壓力， $P_r$ 是有桿側壓力， $A_p$ 是完整活塞面積， $A_a$ 是桿側環形面積。所有壓力值必須採用相同參考基準，通常是在接口量測的表壓。這裡仍未計入摩擦。

縮回時，沿縮回方向的力大小寫為：

F_{\mathrm{ret,p}} = P_r A_a - P_c A_p

如果對側腔室自由排氣，其表壓會接近零，便可回到基本的 $F = P \cdot A$ 計算。但在快速行程或排氣受限時，這個假設可能不成立。氣動系統背壓指南說明排氣側壓力如何形成。

「理論」應說明被省略了哪些因素，而不只是暗示結果偏樂觀。每個力值旁邊都應記錄兩個接口壓力、兩個有效面積與運動方向。這種記法能讓型錄數字、計算表與機器測試直接比較。

各種氣缸幾何應如何計算力？

在加入任何安全裕量前，氣缸幾何先決定有效面積。ISO 15552 涵蓋可互換的單桿與雙桿氣動氣缸，缸徑範圍為 32 至 320 mm，最高額定壓力為 1,000 kPa，即 10 bar（ISO 15552:2018，確認於 2025 年）。

先計算活塞、活塞桿與環形面積：

A_p = \frac{\pi D^2}{4}, \qquad A_r = \frac{\pi d^2}{4}, \qquad A_a = A_p - A_r

有效面積是所選方向上能產生壓力力的表面積。這裡 $D$ 是氣缸缸徑， $d$ 是活塞桿直徑， $A_p$ 是完整活塞面積， $A_r$ 是活塞桿截面積， $A_a$ 是剩餘的環形面積。應使用型錄缸徑與活塞桿尺寸，不要使用管筒外徑。

氣缸幾何	理想伸出力	理想縮回力	驗證提醒
單桿、雙動	$F_{\mathrm{ext}} = P A_p$	$F_{\mathrm{ret}} = P A_a$	活塞桿占用面積，所以縮回力較低。
雙桿、等徑活塞桿	$F_{\mathrm{ext}} = P A_a$	$F_{\mathrm{ret}} = P A_a$	活塞桿直徑相等時，兩側環形面積相等。
機械耦合無桿	$F_{\mathrm{ext}} = P A_p$	$F_{\mathrm{ret}} = P A_p$	檢查密封摩擦、導向限制與型錄推力。
磁耦合無桿	$F_{\mathrm{ext}} = P A_p$	$F_{\mathrm{ret}} = P A_p$	磁耦合力可能低於壓力力。
具有主動級的串聯氣缸	$F_{\mathrm{ext}} = P \sum A_{p,i}$	$F_{\mathrm{ret}} = P \sum A_{a,i}$	確認哪些腔室供壓，再加總有效面積。
單動、帶彈簧	$F_{\mathrm{out}} = P A - F_s$	依產品而定	將實際行程位置的彈簧力 $F_s$ 納入。

以上是單一壓力的理想公式，並把對側腔室視為排氣。當背壓可量測時，應使用前一節的雙壓力公式。

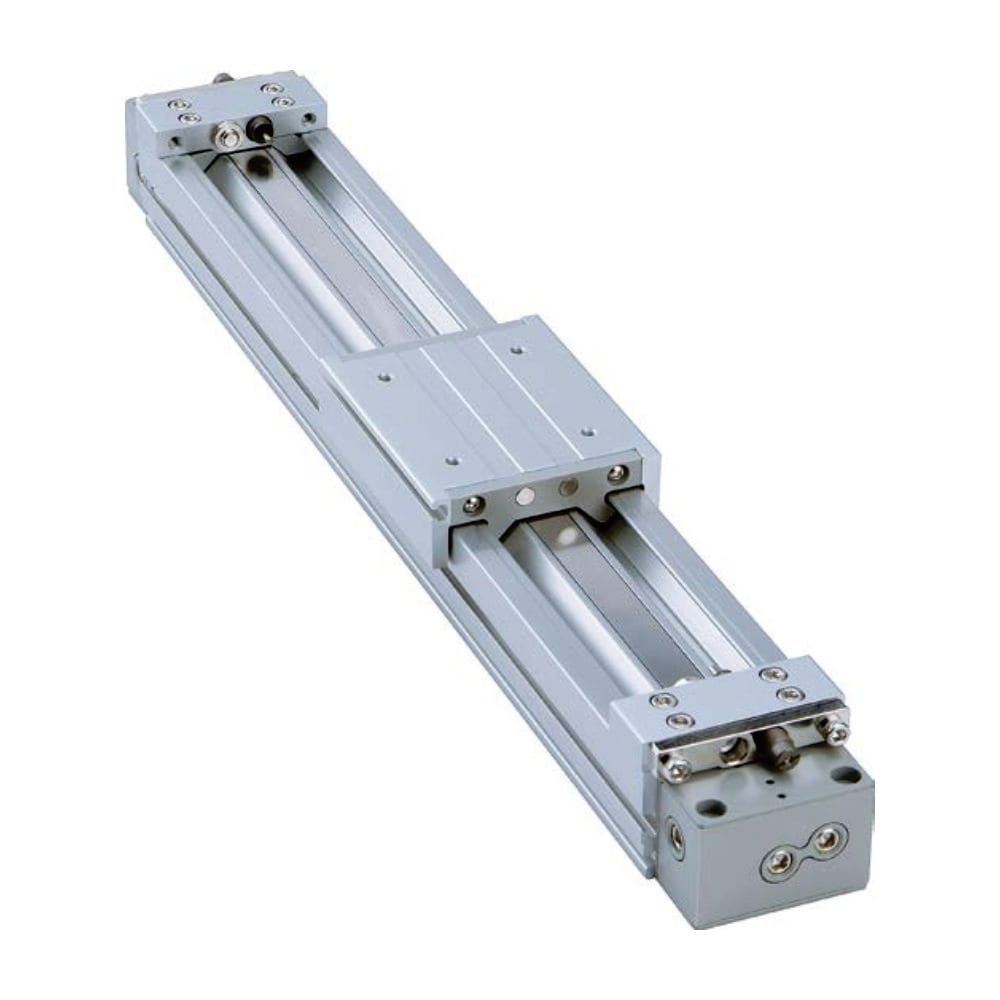

導向式無桿致動器，其壓力力必須與導向和磁耦合限制比較

SMC 說明，其 MY3 機械接合式無桿氣缸的理論輸出等於 MPa 壓力乘以 mm² 活塞面積（SMC MY3 型錄，擷取於 2026 年）。這確認了壓力－面積計算，但仍必須從同一型錄檢查負載質量、力矩、速度與緩衝。

對串聯氣缸而言，加總是實際機構效果，不是宣傳說法。SMC 對 XC12 說明它由兩支串接的氣缸組成，並指出同時對相應腔室供壓會使輸出力加倍（SMC，擷取於 2026 年）。Parker 同樣說明，兩支串接的氣缸可提供接近兩倍的力（Parker，擷取於 2026 年）。完整選型影響請參閱串聯氣缸力倍增指南。

工具氣壓缸選型缸出力計算器先依缸徑、活塞桿直徑與工作壓力比較理論推力與拉力，再檢查型錄和應用限制。出力 = 壓力 × 有效面積缸徑活塞桿直徑工作壓力摩擦預留開啟計算工具

如何計算才能避免單位錯誤？

單位一致，才能把同一個物理關係可靠地套用到不同供應商的型錄。NIST 列出 1 psi 等於 6,894.757 Pa，其 SI 指南則定義 1 bar 等於 100 kPa（NIST 壓力轉換，擷取於 2026 年；NIST SI 指南，擷取於 2026 年）。

請使用下列任一組相容單位：

壓力	面積	力的結果
psi	in²	lbf
MPa	mm²	N
bar	mm²	乘以 0.1 後為 N

公制捷徑來自精確的單位關係：

F_{\mathrm{N}} = P_{\mathrm{MPa}} A_{\mathrm{mm^2}}

因為 1 MPa 等於 1 N/mm²，數值相乘時不需要額外換算係數。

當壓力以 bar 表示時：

F_{\mathrm{N}} = {0.1} P_{\mathrm{bar}} A_{\mathrm{mm^2}}

公式前方的 0.1 係數不可省略：1 bar 等於 0.1 N/mm²。把 bar 當作 MPa 使用，就會產生 10 倍錯誤。

面對供應商混用文件時，先將所有壓力轉成同一單位再比較力。壓力轉換器可處理 bar、psi、MPa 與 kPa，但在計算表中應保留未四捨五入的壓力，直到最後才處理結果。

3 個常見驗證檢查的計算範例

在用計算結果挑戰型錄數字前，先用範例重現型錄結果。Parker 的理論力表對缸徑 2 英寸、壓力 80 psi 列出 251 lbf，並依有效面積分別列出推力與拉力（Parker，擷取於 2026 年）。

範例 1：缸徑 2 英寸、壓力 80 psi

缸徑 2 英寸時，活塞面積為：

A_p = \frac{\pi (2\ \mathrm{in})^2}{4} = 3.1416\ \mathrm{in^2}

理想伸出力為：

F_{\mathrm{ext}} = 80\ \mathrm{psi} \cdot 3.1416\ \mathrm{in^2} = 251.3\ \mathrm{lbf}

結果與 Parker 四捨五入後的 251 lbf 型錄值一致。這假設氣缸無桿側的壓力為 80 psig，桿側背壓可忽略，且不計摩擦。

範例 2：缸徑 63 mm、活塞桿 20 mm、壓力 0.6 MPa

完整活塞面積與活塞桿面積為：

A_p = \frac{\pi (63\ \mathrm{mm})^2}{4} = 3117.2\ \mathrm{mm^2}

A_r = \frac{\pi (20\ \mathrm{mm})^2}{4} = 314.2\ \mathrm{mm^2}

環形面積為 2803.0 mm²。在 0.6 MPa 下，理論力為：

F_{\mathrm{ext}} = 0.6 \cdot 3117.2 = 1870.3\ \mathrm{N}

F_{\mathrm{ret}} = 0.6 \cdot 2803.0 = 1681.8\ \mathrm{N}

縮回力約低 188.5 N，因為 20 mm 活塞桿從承壓表面移除了 314.2 mm²。相關的有效活塞面積指南會更深入說明這個幾何關係。

範例 3：納入活塞桿側背壓

假設一支 2 英寸氣缸配備 0.625 英寸活塞桿，無桿側壓力 80 psig，伸出期間桿側壓力 8 psig。環形面積為 2.8348 in²，壓力伸出力變成：

F_{\mathrm{ext,p}} = 80(3.1416) - 8(2.8348) = 228.6\ \mathrm{lbf}

忽略 8 psi 背壓，會使壓力力高估 22.7 lbf，相對修正後結果約高估 9.9%。這個百分比只屬於此量測條件，不是通用的氣缸效率係數。

可辯護的計算範例必須把假設帶進答案。「80 psig、桿側壓力可忽略時的理論伸出力為 251 lbf」是有用的說法；「這支氣缸能產生 251 lbf」則不完整，因為它隱藏了壓力位置、方向與損失邊界。

如何稽核製造商的力表？

可以反向使用力表本身的數字。Parker 的 2 英寸、80 psi 項目給出 251 lbf；用力除以壓力可反推出 3.1375 in²，再把面積換回直徑，便得到約 2.00 英寸（Parker，擷取於 2026 年）。

在我們的應用審查中，把每個供應商力值的反推面積寫在旁邊，可以很快揭露方向與單位不一致。這比爭論四捨五入後的力值更省時間，也能在審查尺寸或價格前，讓工程與採購團隊先比較同一個值。

使用以下反向檢查：

A_{\mathrm{listed}} = \frac{F_{\mathrm{listed}}}{P_{\mathrm{listed}}}, \qquad D_{\mathrm{equiv}} = \sqrt{\frac{4A_{\mathrm{listed}}}{\pi}}

$F_{\mathrm{listed}}$ 是型錄力， $P_{\mathrm{listed}}$ 是列出的壓力， $A_{\mathrm{listed}}$ 是反推出的有效面積， $D_{\mathrm{equiv}}$ 是等效完整缸徑。對拉力項目，應把反推出的面積與環形面積比較，而不是與完整活塞面積比較。

接受力表前，請檢查以下 6 項：

力的類型：是理論力、允許負載、失速力、脫離力，還是測試所得的最低值？
方向：該項適用於伸出、縮回，還是兩者？
壓力參考：壓力是在氣缸接口、調壓器出口，還是名義氣源處量測？
面積依據：力表使用完整活塞面積、環形面積、多個活塞，還是其他機構？
機械限制：磁耦合、導向、活塞桿、安裝件或鎖定機構的額定值是否低於壓力力？
四捨五入：力是由面積四捨五入而來，還是面積由名義尺寸四捨五入而來？

ISO 15552 建立的是安裝與尺寸互換性，不是所有符合介面的氣缸都保證具有相同推力。其範圍包含最高 10 bar 的單桿與雙桿氣缸，但密封設計、活塞桿直徑、允許側向負載、緩衝與產品額定值仍由各製造商決定（ISO 15552:2018，確認於 2025 年）。

在 RFQ 或替換審查中，請記錄缸徑、活塞桿直徑、行程、運動方向、兩個接口的壓力、所需負載、速度、安裝方式，以及來源型錄使用的確切力標籤。這些資料足以在訂購樣品前揭露大部分面積或單位不一致。

從理論力到允許設計負載

淨壓力力是納入活塞兩側壓力後的結果；型錄理論力通常假設一個指定壓力，且對側腔室排氣。Parker 的 P1S 型錄建議該系列的理論力要比所需力高 50% 至 100%，SMC 則依運動類型套用負載係數（Parker，擷取於 2026 年；SMC，擷取於 2026 年）。

請分開看待以下 4 個術語：

術語	包含內容	合適用途
理論力	指定壓力乘以幾何面積	公式與型錄力表檢查
淨壓力力	兩側壓力分別作用於各自面積	動態壓力診斷
估算可用力	淨壓力力減去量測或文件記載的摩擦	應用估算
允許設計負載	製造商限制、負載係數、動態、安裝與安全要求	最終選型

不存在把所有氣缸理論力乘以 0.85 就能得到實際力的通用公式。密封摩擦會隨結構、潤滑、壓力、速度、溫度、磨損，以及脫離與運轉動作的差異而變化。壓力損失應放在量測到的接口壓力中；側向負載則屬於機械設計。

製造商可能針對特定系列公布選型裕量。例如 Parker P1S 型錄在該產品情境下，要求選用比需求高 50% 至 100% 的理論力（Parker P1S 型錄，擷取於 2026 年）。文件化規則只套用一次，不要先乘通用效率係數，再為相同不確定性加上另一個無說明的安全係數。

當每個裕量都有負責人時，裕量會更清楚。氣動設計者負責接口壓力與閥流量；機械設計者負責負載、對準、加速度與安裝；產品型錄負責允許限制。單一無法解釋的百分比，會掩蓋真正需要測試的假設。

理論力何時不再是選型限制？

力只是產品限制之一。SMC 現行導向氣缸選型軟體會在判定選型是否允許前，評估工作壓力、活塞速度、負載質量、安裝位置、力矩與動能（SMC，擷取於 2026 年）。壓力－面積計算通過，仍可能在這些檢查中失敗。

增加缸徑或壓力前，請檢查以下限制：

側向負載與力矩：氣缸活塞軸承不能取代外部線性導向。偏心會增加摩擦，縮短密封與軸承壽命。請參閱線性致動器側向負載指南。
活塞桿挫屈：長距離壓縮行程可能在理論推力可用前，就先達到活塞桿穩定性限制。
緩衝能量：更大的缸徑與更高壓力會讓同一質量加速得更快，增加行程末端必須吸收的能量。
閥與管路流量：靜態調壓器設定不能證明目標壓力在動作期間能抵達腔室。
無桿耦合與導向額定值：磁耦合或滑台力矩限制可能低於計算出的活塞力。
串聯同步與配管：兩個階段都必須獲得預定壓力，才能得到加總力。
最高額定壓力：壓力絕不能超過氣缸、閥、調壓器、接頭、管路與附件之中最低的額定值。

溫度需要精確解讀。在量測到的腔室壓力相同時，理論靜態力仍然是壓力乘以面積。但溫度仍可能改變密封摩擦、潤滑劑特性、材料限制、供氣壓力與瞬態充氣。應使用產品溫度範圍與量測到的工作壓力，不要套用固定的密度式力損失。

可追溯的力驗證流程

一頁可追溯的輸入資料，比一長串裕量更有用。NIST 給出每 psi 對應 6,894.757 Pa，Parker 公布依方向區分的理論力表，ISO 15552 則定義額定 10 bar、缸徑 32 至 320 mm 的可互換氣缸系列（NIST，擷取於 2026 年；Parker，擷取於 2026 年；ISO，確認於 2025 年）。

請依下列順序操作：

辨識氣缸幾何與運動方向。
記錄缸徑、活塞桿直徑與主動活塞級數量。
將所有尺寸與壓力換成一套相容的單位系統。
計算完整活塞面積、活塞桿面積與環形面積。
依型錄壓力假設計算理論力。
若背壓相關，使用兩個量測到的接口壓力重算。
反向計算型錄項目，取回其隱含有效面積。
只套用製造商文件記載的負載係數或應用方法。
驗證活塞桿、導向、耦合、安裝、速度、緩衝與壓力額定值。
在發布 RFQ 或設計前，把假設放在結果旁邊。

這個流程刻意在缸徑最佳化前停止。如果驗證後力不足，應另行進行氣缸選型計算，把所需面積連接到缸徑、速度與耗氣量。把兩項工作分開，可以避免四捨五入的型錄值默默變成最終機器負載額定值。若替換表仍有疑問，可以從技術聯絡頁面一起提交型號、壓力與尺寸資料。

氣動氣缸力常見問題：工程師應確認什麼？

常見問題都回到壓力參考、面積與額定值類型。Parker 的表格對缸徑 2 英寸、壓力 80 psi 列出 251 lbf，並將推力與拉力分開；SMC 則使用依應用而異的負載係數，而不是一個通用效率百分比（Parker，擷取於 2026 年；SMC，擷取於 2026 年）。

氣動氣缸理論力的基本公式是什麼？

基本公式是 $F = P \cdot A$ ，其中壓力作用於所選方向的有效活塞面積。單桿伸出的理想計算使用完整活塞面積，理想縮回則使用環形面積。如果對側腔室存在背壓，請計算它作用於自身有效面積的反向力，再將其扣除。

氣缸力應使用表壓還是絕對壓力？

對排氣的氣動氣缸，應使用以同一大氣參考量測的表壓，最好是在相關動作期間於兩個氣缸接口量測。氣體狀態與耗氣量計算需要絕對壓力，但在基本力公式的一側加上大氣壓，會高估可用壓差。

為什麼單桿氣缸的縮回力低於伸出力？

縮回時，活塞桿占據活塞面的一部分，因此壓力作用的是環形面積，而不是完整活塞面積。缸徑 63 mm、活塞桿 20 mm 時，完整面積為 3,117.2 mm²，縮回面積只有 2,803.0 mm²，在 0.6 MPa 下使理想力降低 188.5 N。

溫度會直接降低氣缸理論力嗎？

當量測到的腔室壓力與有效面積相同時，不會。理論靜態力仍然是壓力乘以面積。溫度可能改變密封摩擦、潤滑油黏度、允許材料、調壓器行為與充氣動態，因此應確認產品溫度範圍與工作接口壓力，而不是套用固定百分比修正。

理論力應套用多少安全係數？

對所有氣動氣缸與應用，沒有一個通用數值。請使用特定產品的製造商負載比或選型方法，再分開檢查重力、加速度、壓力變化、摩擦、對準與安全功能。若通用效率係數與另一個裕量涵蓋的是同一不確定性，就不要重複疊加。
