線性致動器的側向負載是什麼？它如何損壞設備？
線性致動器的側向負載是垂直於預定行程軸線施加的作用力。它會把活塞桿、軸承、密封、滑台或導向推離設計負載路徑。損傷最初表現為接觸不均或結構變形，之後可能演變成刮傷、洩漏、卡滯、安裝鬆動、導向磨損，以及無法維持可重複動作。真正危險的數字並不是致動器推力的某個通用百分比，而是該產品在實際行程、偏心距、方向、速度與安裝條件下允許的橫向力和力矩。氣缸即使有足夠軸向推力移動負載，仍可能在橫向過載。
重點摘要
- Parker 要求在完全伸出與完全回縮兩個位置檢查對準。
- 側向負載能力必須來自確切致動器或導向資料，不能採用推力的固定百分比。
- 更換密封或提高壓力前，應記錄磨損方向、負載偏心距、導向位移與動態行為。
線性致動器的側向負載是什麼？
SMC 為 CVQ 緊湊型氣缸公布 0.5 MPa 下，活塞桿端側向負載相對於行程與偏心距總和的限值，而不是以軸向推力的單一百分比表示（SMC CVQ 型錄，2026-07-14 擷取）。因此，側向負載是與型號及幾何形狀相關的負載情況，不是通用額定值。
三種不同反作用力常被歸在同一名稱下：
| 負載類型 | 方向或影響 | 應承載的元件 |
|---|---|---|
| 軸向力 | 平行於行程軸線 | 活塞、活塞桿、承載體及中心線安裝件 |
| 橫向力 | 垂直於行程軸線 | 有額定值的活塞桿軸承、導向、滑軌或導向滑台 |
| 力矩 | 作用力透過偏心距所產生的旋轉 | 導向間距、滑台軸承、安裝件及機架 |
標準有桿氣缸主要是推力裝置。活塞桿軸承用來保持活塞桿對準，可能可以承受文件明定的橫向負載，但不能把它當作線性滑軌。導向致動器則不同，其軸承結構本來就是用來承受明定的側向力或力矩。重力會在水平安裝氣缸上形成恆定側向負載；電纜拖曳、軟管反作用力、偏心夾爪、斜置連桿或硬停止點，則可能只在特定位置增加負載。氣缸資料表、導向座標系與安裝圖必須描述同一套幾何形狀。
側向負載如何損壞活塞桿、軸承與密封？
Parker 要求使用者在完全伸出與完全回縮兩個位置，檢查活塞桿相對機器的對準，並指出對準不良會造成活塞桿壓蓋或缸筒過度磨損（Parker 氣動致動器安全指南，2026-07-14 擷取）。側向負載會把接觸壓力集中在滑動系統原本不該承載的位置，進而損壞設備。
損傷鏈通常依下列順序發展：
- 安裝幾何把活塞桿或滑台推離預定基準。
- 接著，接觸壓力集中在軸承、襯套、密封、導向塊或缸筒的一側，而非維持在預定負載路徑內。
- 摩擦與變形增加。
- 隨著持續循環，磨耗粒子、刮傷、洩漏與間隙流失會放大原始未對準。
- 機器最終可能卡滯、停止位置不一致、緊固件鬆動、失去重複性，或把破壞性反作用力傳入相連工裝及其安裝結構。
增加供氣壓力，可以用更大推力讓軸通過緊澀位置，暫時掩蓋第一個症狀；但軸向力也會沿著同一錯位負載路徑增加。若只有提高壓力後動作才改善，在把該壓力視為修復結果前，應先驗證對準與導向阻力。
最實用的區分，是推力能力與負載路徑相容性。一支 1,000 N 氣缸不會因非預期側向力相對 1,000 N 很小就變得安全。容許值可能隨行程、活塞桿伸出量、偏心距、軸承型式、速度與安裝剛性而改變。
哪些損傷模式指向側向負載？
Parker 安全指南要求在兩個行程末端位置檢查對準，並把對準不良與活塞桿壓蓋及缸筒磨損連結；其洩漏指引也要求注意活塞桿上的凹痕、溝傷與刮痕（Parker 氣動致動器安全指南，2026-07-14 擷取）。側向負載證據具有方向性，並會隨位置而變。
| 證據 | 可能表示 | 下一步量測 |
|---|---|---|
| 密封磨損集中在單側 | 活塞桿或滑台被推離中心 | 磨損方向、負載方向、活塞桿對準 |
| 活塞桿縱向刮傷 | 局部軸承壓力過高，或污染物被偏置密封拖過表面 | 表面痕跡方向、導向阻力、襯套間隙 |
| 空載動作順暢，承載時卡滯 | 機架、滑軌、支架或安裝板變形 | 有負載與無負載時的指示錶讀值 |
| 只在接近完全伸出時卡滯 | 力矩隨活塞桿伸出而增加，或結構失去支撐 | 回縮、中行程及伸出位置的偏心距與間隙 |
| 螺栓反覆鬆動或定位銷位移 | 安裝件正在抵抗轉矩或衝擊 | 緊固件狀況、機架剛性、停止點位置 |
| 更換密封後很快再次洩漏 | 根本負載路徑沒有修正 | 對準、導向基準、聯軸器位置、活塞桿磨痕 |
任何單一痕跡都不能證明側向負載。污染會刮傷活塞桿，潤滑不良會增加導向摩擦，缸筒損傷會形成緊澀點，緩衝調整錯誤則可能造成撞擊。診斷需要一套一致模式：損傷出現在哪裡、動作何時改變，以及外部負載朝哪個方向作用。

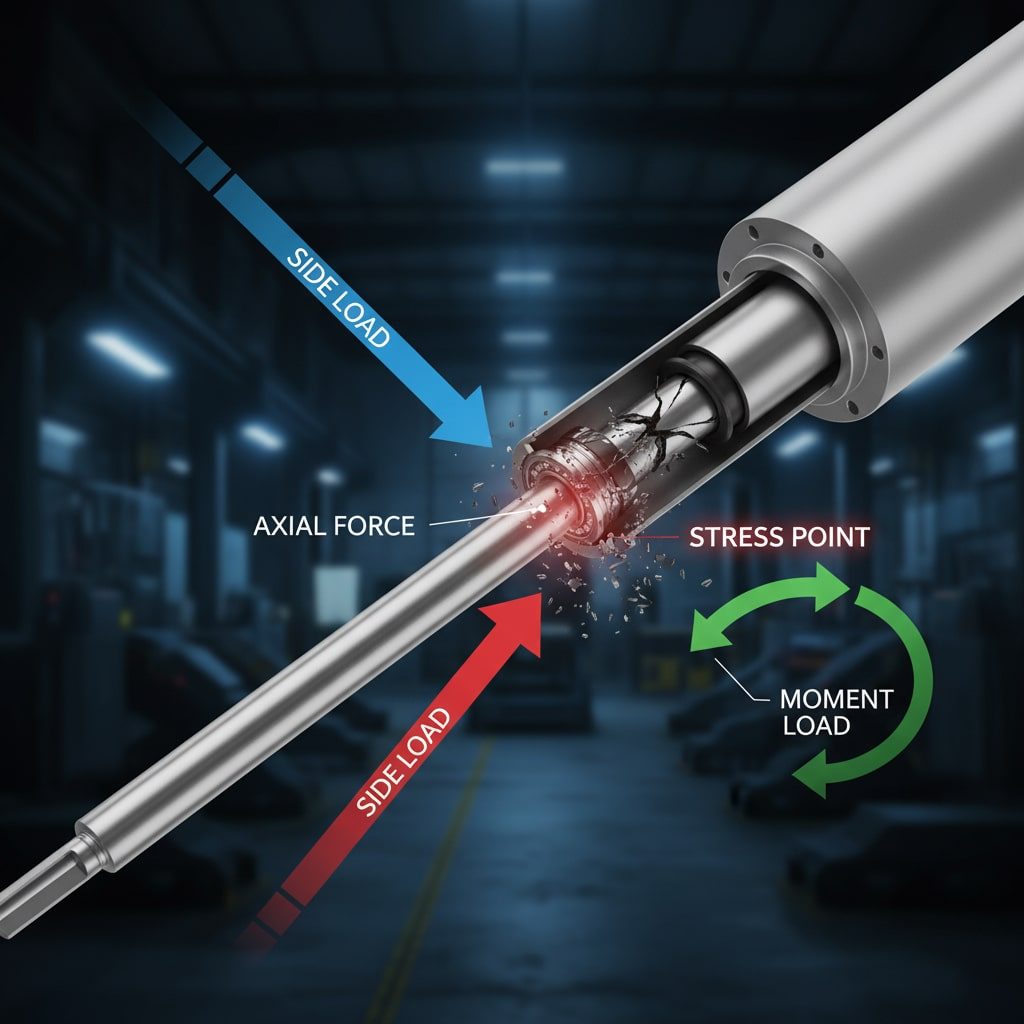

本圖為定性負載路徑示意，並未標示允許作用力、力矩或使用壽命數值。
為何偏心距比作用力本身更重要？
Parker 從 OSP-P 線性致動器中心以 M = F × l 計算彎矩，且所引用負載資料只適用於速度不超過 0.5 m/s 的輕負載、無衝擊運轉（Parker OSP-P 型錄，2026-07-14 擷取）。偏心距會把橫向力轉換為更大的軸承或導向需求。
M = F × l
M是力矩。F是以牛頓表示的橫向力。l是從所選軸承或滑台中心到作用力線的垂直距離；以牛頓計算 N·m 時，距離應使用公尺。
例如，100 N 橫向力在距離軸承中心 0.20 m 處作用，會產生 20 N·m 力矩。相同負載移到 0.40 m 時，即使作用力沒有改變，力矩也會加倍至 40 N·m。因此，較長工裝板即使沒有增加承載質量，仍可能使導向過載。
計算不能在一個力矩結束。導向無桿致動器可能公布多個方向的允許作用力，以及俯仰、滾轉與偏擺力矩。應採用供應商座標系，再檢查各項及組合限值。無桿缸負載能力指南更詳細說明這些多軸檢查。
靜態與動態側向負載需要不同證據
SMC C55 選型資料把允許側向負載與動能限值分開，並把側向負載圖與 1 MPa 下的行程加偏心距連結（SMC C55 型錄，2026-07-14 擷取）。靜態幾何可能符合要求，但加速、停止、振動或壓力驅動的衝擊仍會造成間歇過載。
靜態側向負載在軸停止時仍存在，常見來源包括重力、未對準固定支架、電纜張力、歪斜滑軌、導向預壓，或負載中心偏離支承平面。應尋找持續變形、間隙不均，以及在允許手動移動時可感受到的阻力。動態側向負載則在運動期間出現或增加，常見來源包括負載慣性、偏心停止點、進入緩衝區、軟管拉力、凸輪或連桿反作用力、製程接觸，以及加速時移動的柔性機架。機器卸壓或空載循環時，這些證據可能消失。
在同一位置比較三種狀態：卸壓手動移動、低速動力移動與正常生產動作。三種狀態都卡滯，通常指向幾何或軸承損壞；只有在動力負載下出現的故障，則指向變形、壓力相關作用力、加速、停止能量或製程反作用力。
行程末端衝擊與減速請參閱獨立的氣動缸緩衝指南。緩衝能力與側向負載能力透過負載路徑相互關聯，但兩者不是可互換的額定值。
如何診斷完整負載路徑？
Parker 要求在完全伸出與完全回縮兩個位置檢查活塞桿對準，也就是在判定密封或缸筒故障前，至少進行兩項幾何檢查（Parker 氣動致動器安全指南，2026-07-14 擷取）。應把致動器、導向、負載、安裝結構、接頭與停止點視為一條機械鏈來診斷。
手部進入機器前，必須執行現場已驗證的能源控制程序。OSHA 29 CFR 1910.147 涵蓋非預期啟動，或儲存的氣動、機械、電氣及其他能量可能傷害人員的維修作業（OSHA 1910.147，2026-07-14 擷取）。
請依下列順序診斷：
- 在改動總成前，先記錄致動器與導向型號、安裝配置、行程、負載、方向、工作壓力、速度及停止點位置。
- 隔離能源、排放儲存壓力、阻擋重力負載，並確認安全狀態。
- 拍攝證據。
- 若製造商與風險評估允許，保留原始對準讀值後，把致動器與負載斷開，分別移動致動器與導向機構，確認哪一部分產生阻力。
- 在回縮、中行程與伸出位置檢查對準及間隙。
- 卸下與裝上負載後，重複指示錶量測。
- 把重力、製程作用力、電纜拖曳、軟管反作用力、加速度及停止力標在同一張負載路徑草圖。
- 計算各項橫向力與力矩，再與確切配置的型錄限值比較。
- 只依核准試車順序重新啟動；先在動作區域淨空的情況下採低能量、低速度運轉，再恢復生產負載與速度。
絕不能用安裝螺栓把氣缸與滑軌硬拉到對準。這會把變形儲存在結構中，可能使空載軸看似筆直，但兩套軸承系統在整段行程中相互對抗。
何時應重新對準、增加導向或更換致動器？
SMC MGQ 導向氣缸系列涵蓋 12 至 100 mm 的 10 種缸徑，透過整合導向軸，把負載支承與活塞桿及密封動作分開（SMC MGQ 產品資料，2026-07-14 擷取）。修正措施應依失效的負載路徑邊界選擇，不能只看缸徑。
| 發現 | 修正方向 | 放行前驗證 |
|---|---|---|
| 氣缸與導向各自完好，但基準不一致 | 重新對準安裝件、滑軌、工裝與連接件 | 空載與承載狀態下，三個位置的指示錶讀值 |
| 負載或偏心距超過基本氣缸的文件橫向容許值 | 增加外部導向，或選用有額定值的導向致動器 | 依實際配置限值核對作用力與力矩計算 |
| 兩套剛性導向相互對抗 | 建立一個主基準與受控順應性 | 緊固件不拉扯零件對準時，可手動完成全行程 |
| 活塞桿、襯套、滑台、缸筒或安裝表面損壞 | 只依製造商程序更換或維修 | 表面、間隙、洩漏與重複性檢查 |
| 衝擊引起側向負載事件 | 移動停止點、降低速度，或增加有額定值的緩衝或吸震元件 | 生產條件下的承載停止測試 |
無桿缸並非自動免疫。基本無桿設計、內部導向滑台與外部導向系統具有不同的作用力與力矩限值。先用無桿缸與標準氣缸比較指南比較結構，再採用確切型號資料。若需要涵蓋安裝家族、浮動接頭、導向選擇與放行測試的改裝程序，請使用線性氣缸側向負載改善指南。本文的診斷紀錄應成為該工程決策的輸入。
重新啟動前應記錄什麼？
Lehigh 說明一支內建側向負載的 2 英吋缸徑 JHD 氣動缸所進行的 100,000 次循環測試，證明測試結果只屬於其測試配置（Lehigh Fluid Power 影片頁面，2026-07-14 擷取）。重新啟動紀錄必須辨識機器實際幾何、負載、速度、壓力與驗收標準。
修正前後請記錄：
- 確切致動器與導向型號。
- 型錄版本、安裝附件、負載質量、重心、橫向力、實測偏心距，以及驗收決策使用的每一項力矩計算。
- 空載與承載條件下，回縮、中行程及伸出位置的對準讀值。
- 清潔改變證據前，拍攝活塞桿、密封、導向軌跡、緊固件與停止點的方向性磨損。
- 記錄動作壓力、循環時間、速度、緩衝設定，以及開始卡滯的確切行程位置。
- 保存手動移動結果、低速觀察，以及最終生產條件驗收結果，並註明核准測試程序名稱或識別碼。
應把故障寫成邊界陳述。「氣缸故障」過於含糊。例如：「滿載時，負載板在完全伸出位置向氣缸方向移動 0.6 mm，使活塞桿在接近完全伸出時壓向壓蓋下側。」這會指出可量測機制，也告訴下一位工程師哪些條件必須維持修正。若確認對準後該軸仍需要更大軸向推力，請在氣動缸原理指南重新檢查壓力與面積基本關係。應把軸向推力問題與橫向負載及力矩審查分開。
常見問題
SMC MGQ 系列公布 12 至 100 mm 共 10 種缸徑，但其允許側向負載仍會隨軸承型式與行程改變（SMC MGQ 型錄，2026-07-14 擷取）。沒有任何單一側向負載百分比能回答所有致動器應用。
線性致動器能承受多少側向負載？
應使用確切型號的橫向力與力矩資料。SMC MGQ 表格在 10 種缸徑中，依缸徑、行程與軸承型式給出不同允許負載；其他氣缸則依行程加偏心距公布限值。固定比例的軸向推力不能取代這些配置曲線與組合負載規則。
很小的側向負載也會損壞氣缸嗎？
會，尤其作用力透過較長偏心距施加，或機構過度約束時。Parker 使用 M = F × l，因此橫向力相同時，偏心距加倍會使力矩加倍。應把該力矩及所有直接橫向力，與實際軸承、導向及安裝限值比較。
活塞桿刮傷能證明故障由側向負載造成嗎？
不能。Parker 要求技術人員在洩漏診斷時檢查凹痕、溝傷與刮痕，但污染與表面損傷也會留下類似證據。只有刮傷方向、單側密封磨損、位置相關卡滯、導向變形及外部負載方向共同符合一套負載路徑解釋時，側向負載的可能性才會提高。
無桿缸承受側向負載的能力一定比有桿氣缸好嗎？
某些帶導向無桿設計可承受相當大的作用力與力矩，但「無桿」本身不是額定值。Parker OSP-P 資料把作用力與三個力矩軸分開，各種配置均有限值；基本無桿缸仍可能需要外部導向。應比較確切滑台、導向、速度、偏心距與組合負載規則。
提高空氣壓力能解決側向負載造成的卡滯嗎？
提高壓力只會增加軸向推力，無法修正未對準、導向衝突或負載偏心。Parker 要求在兩個位置檢查對準，因為對準不良會造成壓蓋與缸筒磨損。若需要提高壓力才能通過某段行程，應先隔離根本原因，不能把壓力當作解決方案。
