氣動缸內部洩漏是什麼？每年會造成多少成本？
氣動缸內部洩漏，是壓縮空氣穿過活塞密封界面，從一個工作腔流向另一個工作腔。其成本不能從某個通用百分比直接得出；您需要實測旁通流量、閥位、空壓機比功率、每年加壓時數與電價。
這項區分很重要。常被引用的 20% 至 30% 損失，是指維護不良的整套壓縮空氣系統洩漏，並非每支氣缸，甚至不只是氣缸洩漏（美國能源部，2003）。應把它當作全廠層級的警訊，再實際量測眼前的致動器。
重點摘要
- 採用特定型號的驗收限值。
- 成本估算從實測流量開始，不能使用全廠洩漏百分比。
- 閥位決定活塞旁通是否轉化為空壓機的持續需求。
- 依年度能源損失、動作風險、停機時間、硬件狀況，以及維修後能否持久的證據排列修復優先順序。

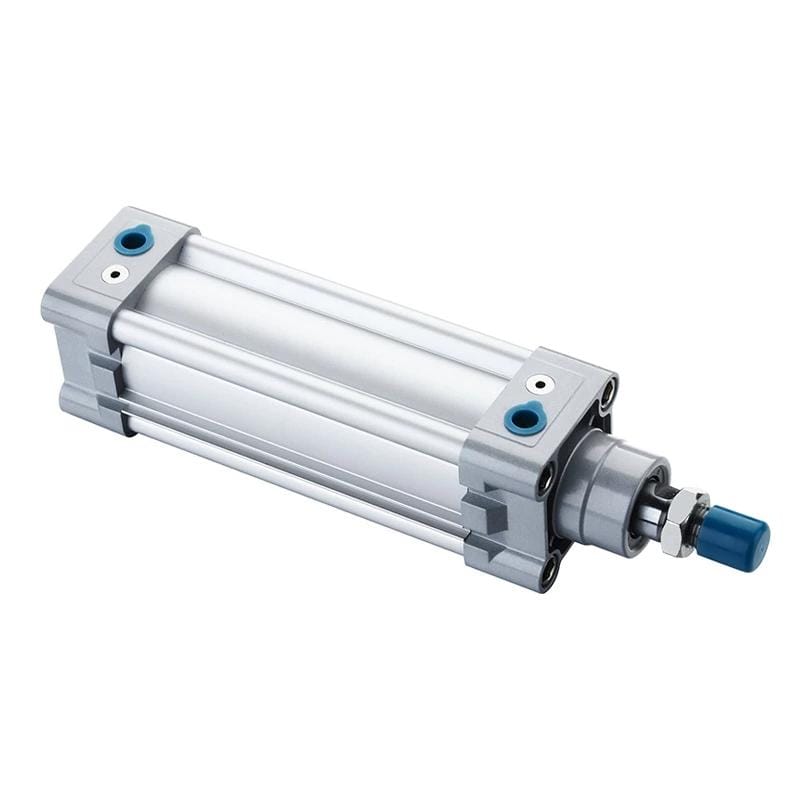

什麼情況算是氣動缸內部洩漏？
Parker 指出，活塞環結構的 1 至 3 in3/min 可能屬於正常範圍，而採用唇形密封的活塞在靜止時應幾乎沒有洩漏（Parker 液壓與氣動缸資料，2026 年擷取）。因此，內部洩漏是腔室之間的旁通流動，但其驗收限值取決於確切的氣缸設計。
活塞密封的作用，是維持產生推力所需的壓差。空氣穿過密封後會進入另一側腔室，接著可能從閥的排氣口流出、提高低壓側壓力，或在兩個封閉腔室之間逐漸達到壓力平衡。
活塞密封旁通是空氣穿過移動活塞密封界面，在兩個腔室之間流動。這一定義不包含活塞桿密封壓蓋向大氣洩漏、接頭鬆動、端蓋洩漏，以及方向閥內部逸散的流量。
不要把所有氣動損失都歸在同一個名稱下：
| 洩漏路徑 | 空氣流向 | 典型證據 | 第一項邊界檢查 |
|---|---|---|---|
| 活塞密封旁通 | 加壓腔流向另一側腔室 | 漂移、保持力不足、另一接口有流量 | 把氣缸與閥分開測試 |
| 活塞桿密封洩漏 | 工作腔經壓蓋流向大氣 | 嘶嘶聲或可量測的外洩流量 | 檢查活塞桿、壓蓋、防塵圈與桿密封 |
| 閥內部洩漏 | 供氣口或工作口經閥內流向排氣口 | 閥分離後漂移狀況改變 | 把閥與氣缸視為獨立元件測試 |
| 接頭或管路洩漏 | 供氣管路流向大氣 | 超音波、允許使用時的氣泡、供氣流量下降 | 在實際壓力下檢查外部迴路 |
| 排氣受阻 | 腔室無法順暢排氣 | 動作緩慢或頓挫、背壓 | 動作時量測氣缸兩個接口壓力 |
漂移是一項症狀，不是元件診斷。Parker 特別提醒，看似活塞洩漏的現象不一定來自活塞；閥芯、排氣受阻、供氣壓力下降、機械側向負載或懸空負載，都可能造成類似移動。以維修為主的診斷順序請參閱氣動缸內部洩漏原因與修復方法；較完整的氣缸密封系統指南則涵蓋活塞桿密封、防塵圈、耐磨環、靜態密封與運動表面。
迴路狀態決定洩漏是否變成持續成本
美國能源部指出，維護不良的工廠可能因系統洩漏損失空壓機輸出的 20% 至 30%，這並非單指氣缸活塞密封（DOE Sourcebook，2003）。只有當供氣必須持續補充流向排氣口或其他低壓端的旁通流量時，氣缸內漏才會成為持續能源成本。
試想一支雙動氣缸停在行程末端保持位置：一個工作口仍接通供氣，另一個工作口接通排氣。若空氣穿過活塞密封，空壓機就會持續補氣；只要這個閥位維持，洩漏就會持續。
改變閥位，成本機制也會改變：
| 保持狀態 | 活塞旁通的作用 | 能源成本影響 |
|---|---|---|
| 一側腔室供氣、另一側腔室排氣 | 穿過活塞後從排氣口流出 | 保持此狀態期間形成持續需求 |
| 兩個工作口都封閉 | 兩側壓力逐漸趨於平衡 | 先發生有限的壓力均衡；持續成本取決於其他洩漏路徑 |
| 兩個工作口都排氣 | 沒有腔室保持供氣 | 單由活塞旁通造成的持續空壓機需求很小 |
| 閉迴路位置控制 | 控制器反覆補氣以修正漂移 | 間歇或持續耗氣，並伴隨控制不穩定 |
| 氣缸正常循環 | 移動與停留期間都可能發生旁通 | 成本取決於循環時間、停留時間、壓力與方向 |
因此，同一支氣缸即使造成嚴重保持問題，也不會在每種迴路中消耗相同空氣量；空壓機房的趨勢資料也無法直接把成本歸給單一致動器。應在會產生症狀的閥位下，量測該支路或元件。
若機器每分鐘有 40 秒，是由供氣腔對著排氣腔保持位置，成本估算應使用 67% 的保持占空比。除非洩漏路徑全年都在加壓，否則不要直接按 8,760 小時計費。
如何量測氣動缸內部洩漏？
SMC 為一款 C95SB160 致動器列出 10 cm3/min（ANR）的內部洩漏與 5 cm3/min 的外部洩漏，證明限值會因型號與條件而異（SMC CP80-TFR12，2013）。可靠測試必須隔離洩漏邊界、在明定條件下量測，並把結果與正確手冊比較。
切斷電源後，壓縮空氣仍可能推動負載。OSHA 把氣動能量列為危險儲存能量，要求維修前必須釋放、斷開、約束殘留能量，或以其他方式使其安全（OSHA 29 CFR 1910.147 指引）。只有受過訓練的人員，才能依機器能源控制程序及使用核准治具進行加壓測試。
請依下列順序量測：
- 記錄氣缸型號、缸徑、行程、密封結構、工作壓力、溫度、閥型、負載方向、循環狀態與症狀。
- 在判定活塞洩漏前，先檢查接頭、管路、端蓋、活塞桿壓蓋與閥排氣口的外部洩漏。
- 在故障動作或保持期間量測兩個氣缸接口壓力；調壓閥的靜態壓力並不足夠。
- 依製造商核准程序，把氣缸測試邊界與控制閥分開。
- 為指定腔室加壓，量測另一接口的流量；或使用已驗證、容積已知的壓力衰減裝置。
- 在另一方向重複測試。缸筒損傷、密封受力、活塞桿位置與側向負載可能使兩個方向的結果不同。
- 把洩漏率與確切型號規格，或已記錄的新機狀態基準比較。
流量量測與壓力衰減比較
當流量範圍及參考條件符合測試時，流量計可直接量測洩漏。必須記錄結果採用 ANR、NL/min、SLPM、SCFM 或實際流量；缺少參考條件的數字不能直接用於成本計算。壓力衰減則依已知隔離容積、壓力變化、經過時間與溫度假設估算洩漏。待溫度穩定，且測試邊界已排除所有生產用氣後，效果最佳。可先使用壓力衰減洩漏率計算器篩查，再依氣缸製造商的驗收方法操作。
必須注意一項限制：壓力衰減只證明空氣離開了隔離容積，單憑此結果無法證明空氣是穿過活塞、從活塞桿壓蓋逸出、經接頭漏出，或流回測試閥；只有邊界隔離才能作出診斷。依我們的應用審查經驗，最容易高估洩漏成本的做法，就是把瞬時測試流量當作持續流量年度化。在換算年度金額前，應記錄閥位、保持占空比與實際加壓時數。
如何計算內部洩漏的年度成本？
CAGI 把空壓機比功率定義為每單位輸出流量所需的功率，並以馬達功率、運轉時數、電價與效率建立年度能源關係（CAGI 資源庫，2026 年擷取）。對於實測氣缸洩漏，可按洩漏流量與實際加壓時間，縮放機組已驗證的比功率。
空壓機比功率是在明定額定條件下，供應指定流量所需的電力輸入。只有當實測洩漏流量與空壓機資料表流量採用相同參考基準，且機組比功率以 kW/100 cfm 表示時，才能使用以下篩算公式：
年度洩漏耗電量 (kWh) = 洩漏流量（採匹配基準的 cfm）/ 100
x 機組比功率 (kW/100 cfm)
x 每年加壓時數
年度洩漏成本 = 年度洩漏耗電量 x 電價應使用整套機組輸入功率，不能只用馬達銘牌功率。這項篩算公式假設空壓機輸入會與供氣流量成比例變化，但並非每種控制模式都符合。定速加載／卸載機即使在卸載時仍可能消耗大量功率，小型洩漏修復可能先改變卸載時間，電表讀數才逐步反映；變頻系統與多台空壓機順序控制的反應也不同。即使如此，實測洩漏流量仍能量化浪費的產能，並協助預測調節空壓機何時可卸載或停機。大型改善案應在維修前後，以機組功率、流量、壓力及控制狀態趨勢驗證。需量費、乾燥機損失、維護與生產影響均不在這項簡化能源估算內，商業分析時應另列。
篩算範例
假設氣缸在洩漏保持狀態下的活塞旁通量為 2 cfm，且與空壓機額定值採用相同參考基準；機組比功率為 18 kW/100 cfm，每年加壓 6,000 小時，電價為 $0.12/kWh。
年度耗電量 = 2 / 100 x 18 x 6,000 = 2,160 kWh
年度成本 = 2,160 x $0.12 = $259.20下表只改變實測洩漏率。這些是透明的計算結果，並非宣稱某座工廠的實績。
| 供氣保持期間的實測洩漏 | 按上述假設的年度耗電量 | 每年篩算成本 |
|---|---|---|
| 0.5 cfm | 540 kWh | $64.80 |
| 2.0 cfm | 2,160 kWh | $259.20 |
| 5.0 cfm | 5,400 kWh | $648.00 |
如果洩漏只發生在 25% 的運轉時間，應把結果乘以 0.25。如果有 20 支相同氣缸，都在同一保持狀態出現已驗證的 2 cfm 洩漏，依上述假設，篩算總額為每年 $5,184，尚未計入停機或品質損失。
若空壓機資料表使用其他單位，應先換算。流量換算器可換算 SCFM、L/min 與 m3/h，但維護紀錄仍應保留原始參考條件。
維修優先順序：成本、生產風險與翻修條件
CAGI 提供一個 6.49 scfm 外部孔口洩漏範例：在 100 psig、每年 8,760 小時及 $0.10/kWh 的條件下，年度成本為 $982，顯示假設值會強烈影響洩漏估算（CAGI，2026 年擷取）。內部旁通不是尺寸已知的圓孔，因此必須用實測流量與製程證據，而非孔口尺寸排序。
能源成本只是一欄。非關鍵搬送氣缸的小量洩漏，可以等待計畫性維修；垂直夾具、安全相關治具、精密擋停或瓶裝剔除站即使洩漏量較低，也可能因動作或保持風險高於電費而需要立即進行工程審查。
可用下列方式建立維修佇列：
| 證據 | 較低優先模式 | 較高優先模式 |
|---|---|---|
| 實測空氣成本 | 年度成本低且加壓停留時間短 | 持續成本高，或有許多相同漏氣元件 |
| 動作影響 | 可完成全行程且時間穩定 | 漂移、推力不足、速度不穩或無法到位 |
| 製程後果 | 容易安排停機，且不會產生不良品 | 安全暴露、品質損失、瓶頸或非計畫停機 |
| 氣缸狀況 | 缸筒與活塞桿潔淨、導向完好 | 缸筒刮傷、活塞桿腐蝕、單側導向磨損、密封反覆失效 |
| 維修證據 | 有正確套件及書面程序 | 型號不明、零件停產或多項硬件損壞 |
沒有可信的通用規則能說「維修成本低於替換成本 60% 就一定翻修」。應比較實際密封套件報價、人工、測試時間、預期壽命、停機時間，以及缸筒、活塞桿、導向和安裝部位的狀況。若運動表面與結構完好，故障只限於可維修密封或導向，可進行翻修；若刮傷、腐蝕、零件彎曲、安裝界面磨損或反覆故障，使單換密封難以持久，應更換或再製。
核准替代氣缸或密封套件前，應核對型號代碼、缸徑、行程、活塞桿直徑、接口、安裝方式、壓力、速度、環境及密封材質。氣動缸產品系列提供產品家族背景；若要提交圖面、照片與實測洩漏資料，請使用技術聯絡頁面。核准缺少文件的替代品之前，也請在公司資訊頁面確認供應商資料。
如何防止相同內漏再次發生？
ISO 8573-1 依三大污染物類別劃分壓縮空氣純度：粒子、水與油（ISO 8573-1:2010，2010）。要防止活塞旁通再次發生，應依氣缸製造商要求，使空氣條件、對準、壓力、溫度、潤滑劑與密封材質相互匹配，而不是全廠一律套用同一過濾等級。
先檢查失效零件。密封單側拋光或導向磨損，通常指向側向負載或未對準；缸筒縱向刮痕可能再次割傷新密封；膨潤可能表示化學品或潤滑劑不相容；硬化可能源於高溫或老化；嵌入的碎屑則應把注意力轉向空氣處理、髒污管路或組裝清潔度。
接著完成閉環改善：
- 記錄兩個方向的基準洩漏量。
- 在實際動作期間量測氣缸接口壓力，不能只看調壓閥。
- 檢查所有運動與導向表面：活塞桿、缸筒、活塞密封、耐磨環、防塵圈、導向及安裝對準。
- 依確認過的溫度、循環頻率、化學暴露及確切溝槽幾何選擇替換密封與潤滑劑，不能只看外觀相似。
- 依所需 ISO 8573-1 等級規定粒子、水與油。
- 在已記錄的基準條件下重新測試。
懷疑污染時，請使用ISO 壓縮空氣品質指南。若氣缸動作時接口動態壓力大幅下降，先調查壓降路徑，不要立即再裝一套密封。推力仍取決於壓差與有效活塞面積，詳見氣動推力指南。
氣動缸內部洩漏成本常見問題
Parker 的 1 至 3 in3/min 活塞環範例與 SMC 的 10 cm3/min（ANR）型號限值，不論結構與單位都不同（Parker；SMC）。因此，以下答案採用實測條件與型號規格，不以單一百分比套用所有氣動缸。
氣動缸可接受多少內部洩漏？
沒有通用百分比。Parker 對活塞環結構容許 1 至 3 in3/min，但活塞唇形密封在靜止時應幾乎無洩漏；SMC 則為一款 C95SB160 致動器列出 10 cm3/min（ANR）。應依確切型號手冊、指定壓力、方向、溫度與測試方法判定。
每分鐘壓降能判定氣缸是否故障嗎？
只有在已知測試容積、起始壓力、終止壓力、時間與溫度變化時，壓力衰減才能估算洩漏量。同樣 5% 壓降，在小氣缸與大型隔離容積中的意義不同。應把計算流量與型號限值比較，並隔離活塞旁通、接頭、閥與活塞桿密封洩漏。
一支漏氣的氣動缸每年會花多少錢？
取決於實測流量與工作占空比。若匹配額定基準下的洩漏量為 2 cfm、空壓機比功率為 18 kW/100 cfm、每年加壓 6,000 小時，電價為 $0.12/kWh，比例篩算成本為每年 $259.20。實際節電取決於空壓機控制方式，而停機、廢品與安全後果可能比能源成本更高。
氣缸漂移一定會持續浪費壓縮空氣嗎？
不一定。一側腔室供氣、另一側排氣時，活塞旁通可能形成持續耗氣；兩個接口都封閉時，最初影響可能是壓力均衡與漂移，而非持續排氣。年度化之前，應量測實際閥位與保持占空比，例如每分鐘保持 40 秒。
應更換密封，還是更換整支氣缸？
缸筒、活塞桿、導向、安裝部位與硬件仍可用，且有正確密封套件時，可進行維修；若存在刮傷、腐蝕、零件彎曲或反覆故障，則應更換或再製。不要套用通用三年年限或 60% 成本規則，應比較實際報價、停機時間與確認過的零件狀況。
可靠的成本數字，始於可靠的洩漏邊界。確認空氣從何處穿過、在真實迴路狀態下量測、採用已驗證的空壓機資料，並在維修後重複相同測試，才能把看不見的維護抱怨轉化為有紀錄的能源與可靠性決策。
