串聯氣缸如何為重載應用倍增出力？

串聯氣缸把兩個氣動動力級沿軸線排列，並透過共用活塞桿傳遞兩個活塞的力量，藉此增加出力。當兩個工作腔室都受壓時，有效面積會相加。因此，在不增加缸徑的情況下，致動器可以提供接近同缸徑單一氣缸兩倍的力量。

這項優勢有其界線。與相同出力需求下選用的單一氣缸相比，串聯單元通常較窄，但更長、耗用更多壓縮空氣、需要更大流量，也會把合併後的反作用負載送入同一支活塞桿、安裝座與機台結構。「倍增出力」只是第一步描述，不是完整的選型結果。

重點摘要

SMC 將雙級串聯描述為兩支軸向排列的氣缸；當兩組工作端口都供壓時，輸出力量會加倍。

請加總受壓動力級的有效面積，不要把未驗證的型錄出力直接相乘。

兩級 63 mm 串聯氣缸在 6 bar 下，依理想面積計算約可得到 3.74 kN，但選定的型錄型號可能不同。

選型前要檢查耗氣量、閥流量、軸向長度、安裝反作用、活塞桿穩定性、緩衝與機台安全。

影片： 如何選擇氣動氣缸由 AutomationDirect 提供。它補充說明加入串聯級之前所使用的壓力、面積、出力與缸徑選型方法。

先從一條負載路徑所需的力量開始，再決定增加的活塞面積應來自較大缸徑，還是串聯配置。

串聯氣缸如何倍增出力？

SMC 將其串聯選項定義為兩支軸向排列的空氣氣缸，並表示在相對應端口都供壓時，輸出會加倍（SMC 客製串聯氣缸，2024）。共用活塞桿會以機械方式加總兩級力量，因此整合式致動器內不需要額外的運動同步控制器。

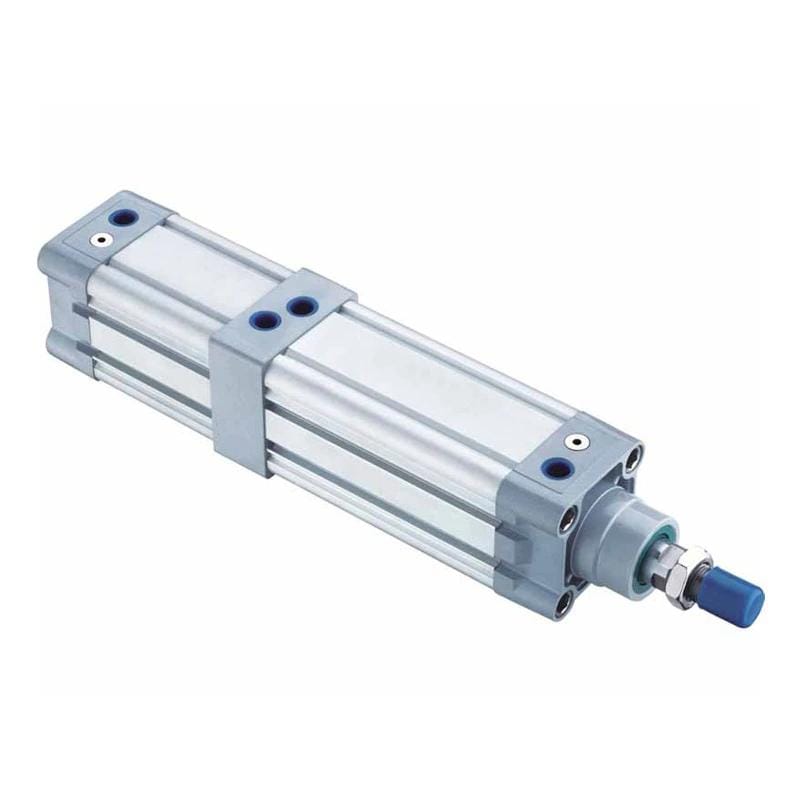

兩級 ISO 型材式氣動氣缸組成串聯單元，使用共用輸出活塞桿。

串聯氣缸是由兩支串接氣缸與共用活塞桿組成的整合式線性致動器。伸出時，兩級的前進腔室都供給壓力；回縮時，兩級的回程腔室都供給壓力。輸出活塞桿會把各級力量的總和傳給同一個負載。

這和以下 3 個相近概念不同：

配置	連接的是什麼	主要目的	主要控制問題
串聯氣缸	共用活塞桿上的兩個動力級	在相同名義缸徑下取得更大出力	正確供氣並排出所有工作腔室的空氣
高出力堆疊氣缸	串接的 2 至 4 個緊湊活塞	在有限徑向空間內擴展出力	型號特定的出力、長度、感測與緩衝
多位置氣缸	分開的行程或氣缸區段	提供 3 個以上的離散位置	停止順序與位置邏輯
分開的平行氣缸	作用在同一機構上的獨立活塞桿	分散出力或支撐負載	同步、負載分配、導向與卡滯

Festo 將串聯氣缸描述為兩支相同的型材筒氣缸串接，以便在兩個方向加倍推力。其獨立的高出力系列最多可串接 4 個活塞（Festo 串聯與高出力氣缸，2026）。不要假設每一種串聯產品都支援 3 級或 4 級；請確認實際系列。

[核心洞見] 串聯出力不是「氣動同步」。活塞以機械方式綁定在同一支活塞桿上，因此不像兩支獨立氣缸那樣會彼此漂移。工程問題轉移到其他地方：每個腔室在行程的同一時點，仍然需要足夠壓力與排氣流量。

正確的串聯氣缸出力方程式是什麼？

Parker 將理論氣缸出力定義為壓力乘以有效活塞面積（Parker 氣動致動器應用工程資料，2025）。串聯計算會將這項規則套用到每一級，再把結果加總。請使用氣缸端口的壓差，不要只看調壓器或空壓機房的壓力表。

串聯氣缸理論出力是所有作用中的動力級，由壓力與面積產生的力量總和，尚未扣除應用負載裕量。它是計算上限，不保證機台治具端實際可得到同樣的力量。

對於伸出的串聯氣缸，完整的壓力平衡為：

F_{\mathrm{ext,th}} = \sum_{i=1}^{n}\left(P_{\mathrm{cap},i}A_i - P_{\mathrm{rod},i}A_{\mathrm{ann},i}\right)

其中， $F_{\mathrm{ext,th}}$ 是以牛頓表示的理論伸出力， $n$ 是受壓動力級的數量， $P_{\mathrm{cap},i}$ 是每個前進腔室的壓力， $A_i$ 是其有效活塞面積， $P_{\mathrm{rod},i}$ 是活塞桿側的反向壓力， $A_{\mathrm{ann},i}$ 是對應的環形面積。壓力與面積必須使用一致的單位。

如果所有級使用相同缸徑、接收相同壓力，而且排氣背壓可以忽略，第一階段的方程式可簡化為：

F_{\mathrm{ext,th}} \approx nP\frac{\pi D^2}{4}

在這個簡化式中， $P$ 是致動器端的工作錶壓， $D$ 是缸徑， $n$ 是相同有效活塞面積的數量。壓力使用 MPa、面積使用平方毫米時，因為 1 MPa 等於 1 N/mm²，結果會是牛頓。

例如，兩個相同級使用 $n=2$ ，但前提是兩級都暴露出假設的面積，並接收到假設的壓力。有效面積不同的型號，必須逐級計算。

回縮時，活塞桿面積會減少受壓面積：

F_{\mathrm{ret,th}} \approx P\sum_{i=1}^{n}\left(A_i-A_{\mathrm{rod},i}\right)

確切的活塞桿側幾何會因結構而不同。若製造商有提供，請使用其伸出與回縮額定出力。活塞桿面積計算指南說明回縮面積為何較小；壓力與面積出力工作表則涵蓋基本單位換算。

理論出力不是允許負載。負載比是應用所需負載除以氣缸理論出力。實用的選型表示式為：

\lambda = \frac{F_{\mathrm{load}}}{F_{\mathrm{th}}}

其中， $\lambda$ 是負載比， $F_{\mathrm{load}}$ 是可信的最壞情況所需力量， $F_{\mathrm{th}}$ 是適用方向的理論出力。SMC 選型指南對靜態工作列出 0.7 以下，對指定的動態負載案例列出 0.5 以下；高速時還要採用更低的比值（SMC 空氣氣缸型號選擇，2026）。請依所選產品的方法操作，不要把這些數值視為通用常數。

工具氣壓缸選型缸出力計算器根據缸徑、活塞桿直徑、工作壓力、摩擦裕量與安全係數計算單級推力與拉力，再將結果與串聯型號的型錄出力相比。出力 = 壓力 × 有效面積缸徑活塞桿直徑工作壓力摩擦預留開啟計算工具

實例：63 mm、6 bar 雙級串聯氣缸

Parker 的公制出力表給出 63 mm 活塞面積 31.2 cm²，以及 6 bar 下約 1,870 N 的理論伸出力（Parker P1D 氣缸型錄，2025）。因此，兩個理想全缸徑級在扣除背壓與應用裕量前，約可產生 3,740 N。

先從一個 63 mm 活塞的面積開始：

A = \frac{\pi D^2}{4} = \frac{\pi(63\,\mathrm{mm})^2}{4} = 3117\,\mathrm{mm^2}

在 6 bar 下，壓力為 0.6 N/mm²。一個全缸徑級的理想出力為：

F_{\mathrm{single,th}} = PA = 0.6\,\mathrm{N/mm^2}\times3117\,\mathrm{mm^2} = 1870\,\mathrm{N}

對兩個相同的全缸徑級：

F_{\mathrm{dual,ideal}} = 2PA = 3740\,\mathrm{N}

這個結果是理想幾何檢查，不是採購規格。Festo 目前的 DNCT-63 串聯資料，在 6 bar 下列出 3,552 N 理論伸出力與 3,364 N 理論回縮力（Festo DNCT-63 技術資料，2026）。型錄數值反映所選產品的實際受力面積與結構。

「兩級」不代表可以任意把單一氣缸額定值相乘。請確認確切串聯型號的有效面積與公布出力。

同一套面積規則也揭示了一個重要比較：兩個 100 mm 活塞的總面積只有一個 200 mm 活塞的一半，不是相同面積。在壓力相等時，需要 4 個 100 mm 全缸徑級，才有可能匹配一個 200 mm 缸徑的理論面積。空間、成本、流量、行程與產品供應性，仍然決定這種配置是否合理。

[實務經驗] 依我們的經驗，串聯氣缸工作表最常見的錯誤不是圓面積公式，而是在相乘出力數值時沒有記錄它是伸出還是回縮、由哪個壓力產生，以及它是理論、有效還是型錄額定出力。根據我們的工作經驗，把這些條件寫清楚是最快的修正方法。

型錄出力為什麼通常小於簡單相乘的結果？

Parker 說明其 P1D 串聯產品可提供單一氣缸「接近兩倍」的力量；SMC 則表示其客製雙級配置在正確的端口對供壓時會使輸出加倍（Parker P1D，2024；SMC，2024）。兩種說法都必須放回確切產品的迴路與額定條件中理解。

以下幾項效應，會把面積計算與負載端可用的力量區分開：

實際有效面積： 共用活塞桿、內部接口或產品結構，可能改變一個或兩個方向的受壓面積。
動態壓力損失： 閥、歧管、氣管、接頭與共用供氣通道，可能在致動器運動期間降低腔室壓力。
排氣背壓： 受限排氣、消音器、出氣節流控制與閥尺寸不足，會抵抗驅動腔室。
密封與軸承阻力： 級數增加會帶來更多密封接口與內部摩擦。
加速度與重力： 氣缸必須加速移動質量，也可能要先支撐垂直負載，之後才有剩餘的製程出力。
外部導向摩擦或對心不良： 輸出活塞桿可能顯示計算出力足夠，但機台會因不良負載路徑消耗這些力量。

在困難行程區段，請在靠近致動器端口的位置量測壓力。調壓器設定 6 bar，不代表所有串聯腔室在填充多個體積時都能維持 6 bar。如果致動器只在運動中停滯或變慢，請先比較腔室壓力、排氣壓力與閥流量，再改變缸徑。

[核心洞見] 增加活塞會立即增加靜態面積，但只有每個作用中的腔室都建立壓力後，才會出現可用出力。串聯氣缸可能通過靜態出力計算，卻仍然達不到循環時間，因為共用閥與氣管無法快速填滿增加的體積。

出力增加會帶來哪些流量與耗氣量代價？

Parker 表示，氣缸耗氣需求由氣缸體積與每分鐘行程數決定（Parker 應用工程資料，2025）。在缸徑與行程相同的情況下，增加第二個動力級大約會使掃掠腔室體積加倍，因此閥與供氣系統每個循環大約要填充並排出兩倍體積。

一個全缸徑腔室的幾何體積為：

V = A L = \frac{\pi D^2}{4}L

其中， $V$ 是掃掠體積， $A$ 是有效腔室面積， $D$ 是缸徑， $L$ 是行程。對串聯單元，請從產品圖面加總實際的伸出與回縮腔室體積，再依絕對壓力與現場參考條件，把置換體積換算為自由空氣耗量。

增加活塞面積會產生 4 項實務後果：

每循環耗氣量增加。 雙級同缸徑串聯不會免費產生額外出力；第二個動力級在伸出與回縮時都會消耗更多壓縮空氣。
所需閥流量增加。 若要維持相同行程時間，流量必須足以填滿合併腔室體積，且不能造成過大的動態壓降。
排氣容量增加。 每個反向腔室都必須排氣。小型消音器或出氣節流閥可能建立背壓，抵銷輸出力量。
運動可能變慢。 沿用原本為單一氣缸選用的閥與氣管，可能使串聯單元變慢，即使靜態出力更高。

如果增加的活塞面積接到原本的閥與配管上，會發生什麼？靜態出力可能最終達到目標，但填充時間會增加，運動期間壓力也可能崩落。請把出力與循環時間視為兩個獨立的驗收測試。

使用耗氣量計算器依缸徑、行程、壓力與循環率估算需求。若有循環時間目標，氣缸流量需求計算器可提供獨立的流量檢查。這些是次要檢查；本文的主要工具仍是出力計算器。

不要只依端口螺紋選擇閥。請比較所需流量、閥的額定流量方法、允許壓降、氣管內徑、接頭限制，以及所有受壓腔室的同時需求。如果串聯氣缸必須在製程開始前建立夾持力，也要定義允許的升壓時間。

選型前的機械與安全檢查

ISO 4414:2010 處理氣動系統中的重大危害，適用於系統設計、建造、改造、安裝、調整、維護與預定操作（ISO 4414:2010，2021 年確認）。串聯致動器把合併輸出集中到一條負載路徑，因此活塞桿連接、安裝座、機架、防護與控制迴路都必須能承受這個結果。

核准致動器前，檢查以下項目：

檢查項目	串聯出力會如何改變它	所需證據
安裝反作用	安裝座會傳遞各級合併力量	製造商安裝上限與機架計算
活塞桿受壓	推力增加可能降低屈曲裕量	活塞桿直徑、無支撐長度、端部條件、行程、負載
側向負載與對心	串聯出力不會自動提供導向	導向容量、對心公差、力矩與側向負載資料
行程末段能量	增加的活塞質量與機台速度會影響停止能量	移動質量、速度、緩衝額定值、外部止擋或緩衝器資料
保持垂直負載	壓縮空氣不是正向機械拘束	風險評估、負載保持裝置、安全排氣策略
儲存能量	多個腔室可能仍然帶壓	隔離、洩壓、確認與上鎖掛牌程序
機台結構	缸徑較小不會降低輸出反作用	負載路徑圖、緊固件檢查、變形與疲勞審查

Parker 指出，安裝型式、行程、活塞桿直徑，以及負載與活塞桿的連接方式，都會影響氣缸應用（Parker 工程資料，2025）。完整的串聯出力應作用在氣缸中心線上。側向負載應由外部導向件承受，不要讓活塞桿與密封件替機台導向。

對壓縮行程，請使用氣動氣缸活塞桿屈曲計算器檢查活塞桿。該計算需要無支撐活塞桿長度與端部條件，而不只是缸徑與力量。另一份側向負載指南說明，增加出力裕量無法修正對心不良。

緩衝要獨立檢討。串聯氣缸額定出力較高，不代表其內建緩衝能以任何速度停止任意附加質量。請將產品允許的撞擊能量與移動質量及速度相比，製造商要求時再加裝外部止擋或緩衝器。

什麼時候應選擇串聯氣缸？

Festo 提供 32 mm 至 125 mm 缸徑的 DNCT 串聯氣缸，並將其描述為兩支串接的 ISO 型材式氣缸，可在兩個方向提供雙倍推力（Festo 串聯氣缸系列，2026）。當徑向空間受限，而額外軸向長度、流量與耗氣量可以接受時，這種配置最合適。

真正受限的是哪個尺寸：直徑還是長度？選擇串聯結構前先回答這個問題。軸向空間充裕的機台，可能適合較窄的缸徑範圍；深度受限的治具，則可能更適合較大缸徑的單一氣缸或其他出力技術。

在以下情況可以選擇串聯氣缸：

所需力量超過實用的單一缸徑方案；
機台寬度或氣缸直徑是主要的空間限制；
型錄串聯產品符合行程、壓力、溫度、緩衝與安裝要求；
廠內供氣系統與閥能在循環時間內供應合併腔室體積；
活塞桿、導向件、安裝五金與機台框架能承受合併負載；
需要乾淨的氣動運作，而且所需力量仍落在實際可行的氣動範圍內。

決定前要先比較替代方案。例如，在徑向空間足夠時，較大缸徑的單一氣缸可能簡化配管；當額外軸向長度可接受時，串聯結構則能保護狹窄的機台空間。

替代方案	何時較適合	要檢討的取捨
較大缸徑的單一氣缸	有徑向空間且簡化配管很重要	較大直徑、安裝尺寸與移動質量
串聯氣缸	徑向空間緊，但有軸向長度	增加耗氣量、端口、長度與流量需求
高出力堆疊氣缸	有支援超過兩級的產品	型號特定的行程、出力、感測與長度
機械肘節或連桿	某一位置附近需要峰值力量	變化中的力比、幾何、夾傷點與控制
液壓缸	極高力量、剛性或受控負載保持是主要需求	液壓動力單元、漏油控制、發熱與維護
伺服電動致動器	可程式化位置、出力曲線與重複性是主要需求	峰值出力選型、工作循環、熱限制與成本

串聯氣缸在總體積上不一定更緊湊；它是用直徑換取長度。SMC 的客製尺寸顯示，串聯總長度項目包含兩個行程長度，清楚呈現軸向代價（SMC 串聯尺寸，2024）。

它也不一定更便宜或更容易維護。請比較確切的致動器、閥、接頭、氣管、安裝座、導向件、耗氣量、備品策略與安裝維修空間。供應商交期與生命週期成本應放進專案報價，不要用通用百分比宣稱代替。

串聯氣缸 RFQ 應提供哪些資料？

Festo 目前的 DNCT-100 資料列出缸徑、行程範圍、工作壓力、理論伸出與回縮力、緩衝、溫度、介質、端口與安裝接口（Festo DNCT-100 資料表，2025）。RFQ 應提供應用端數值，才能與相同型錄欄位相比。

請包含：

所需製程力量，以及它作用在伸出、回縮或兩者；
機台設計要求的負載比或安全方法；
缸徑、行程、活塞桿直徑、級數與偏好的氣缸標準；
運動期間在致動器量到的壓力，以及預期排氣背壓；
目標伸出時間、回縮時間、停留時間與每分鐘循環數；
閥型號、額定流量方法、氣管內徑、管長與接頭配置；
可用徑向空間、允許總長度與端口操作限制；
負載方向、移動質量、導向配置、側向負載、力矩與活塞桿連接；
安裝型式、框架剛性、緊固件細節與預期反作用負載；
最低與最高環境溫度、空氣品質、沖洗、粉塵、化學品與腐蝕暴露；
位置感測、緩衝、外部止擋、緩衝器與所需撞擊能量容量；
安全功能、垂直負載控制、困壓釋放與適用機台標準；
照片、配置圖、現有型號、故障歷史與任何核准的替代技術。

請供應商說明報價出力是理論、有效還是量測值，以及適用的壓力。伸出與回縮出力應分開列出。如果供應商提出「兩倍力量」，請要求提供確切腔室面積或製造商出力表，使這個數值可以重現。

如需應用審查，請透過技術聯絡頁面提供負載案例、壓力、行程、循環時間、空間圖、導向配置與安全要求。

串聯氣缸 FAQ

SMC 文件指出，雙級軸向串聯氣缸在兩組工作端口對都接收壓力時，輸出會加倍；Parker 則將其串聯產品描述為可提供接近兩倍的力量（SMC，2024；Parker，2024）。以下 FAQ 說明理想倍增何時停止，以及如何轉入特定產品選型。

雙級串聯氣缸總是能產生恰好兩倍的力量嗎？

不一定。兩個相同的理想活塞面積在相同壓力下，會產生兩倍的理論面積－出力結果。實際型錄出力可能不同，因為有效面積、活塞桿幾何、密封件、內部結構、動態壓降與排氣背壓都會變化。最終選型請使用確切型號的伸出與回縮額定出力。

串聯氣缸比一支大缸徑氣缸短嗎？

通常不是。串聯結構把動力級沿軸線排列，以徑向尺寸換取軸向長度。它可以安裝在狹窄的機台寬度內，但總長可能比單一氣缸更長。請比較完整尺寸圖，包括隨行程變化的長度、安裝座、活塞桿附件、接頭與維修間隙。

串聯出力加倍，耗氣量也會加倍嗎？

對於兩個相同缸徑與行程，掃掠腔室體積大約加倍，因此每循環耗氣量也會大幅增加。確切結果取決於伸出與回縮體積、壓力、死體積與參考條件。如果行程時間不變，閥流量與排氣容量也必須提高。

兩支分開的氣缸可以視為串聯氣缸嗎？

不能直接這樣視為。整合式串聯氣缸使用共用活塞桿，因此活塞以機械方式一起移動。兩支獨立氣缸若作用在同一機構上，可能因流量、摩擦、對心或負載分配不同而互相對抗。這種配置需要另外進行同步、導向與結構分析。

氣動串聯氣缸可以取代液壓缸嗎？

有時可以，但前提是所需力量、工作循環、剛性、速度、保持方式與空間對壓縮空氣而言都仍然實際可行。它不是通用替代品。完成依風險進行的比較後，如果主要需求是高靜態力量、受控負載保持、低柔順性或嚴重撞擊，液壓、機械或伺服電動方案可能更適合。

技術限制從何而來？

以上計算與選型界線使用 5 項主要參考：SMC 的串聯結構與負載比指引、Parker 的力量與空氣體積工程資料、Festo 目前的串聯產品系列與型錄出力，以及 ISO 4414 安全要求。文中的數值已標示為計算幾何或製造商資料，兩者不能互換。
