橢圓活塞氣缸如何在少 60% 空間中提供多 40% 推力？

了解橢圓活塞氣缸何時能提供多 40% 理論推力或少 60% 活塞高度，並掌握公式、設計限制與清楚的 RFQ 清單。

4 分鐘閱讀作者： Jack Chen
分享
橢圓活塞氣缸的等效面積、推力與低外形空間比較

橢圓活塞氣缸只有在可用寬高比為 1.4:1 時，才能比適合特定低高度空間的最大圓形活塞提供多 40% 的理論推力；另一個等面積範例則可把活塞截面高度降低 60%。這兩項結果都不是通用的產品保證，也都不代表完整氣缸本體。

這項區分很重要。推力取決於有效面積與壓力，而安裝空間來自供應商的完整尺寸圖。SMC 將 MU 薄板氣缸描述為維持推力輸出的低外形橢圓設計，其尺寸代碼代表等效圓形活塞面積，不代表自動增加推力（SMC MU 薄板氣缸）。

重點摘要
  • 1.4:1 橢圓活塞的面積，比受相同高度限制的最大圓形活塞多 40%。
  • 60% 的縮減必須說明縮減的是哪個尺寸；它不代表完整氣缸容積少 60%。
  • 選型要依型錄推力、壓力、速度、行程、安裝與負載資料，而不是只看幾何形狀。
影片涵蓋傳統氣缸選型。對橢圓活塞，先計算面積或等效圓形缸徑，再套用相同推力邏輯。

橢圓活塞實際改變了什麼？

SMC 以等效圓形活塞面積列出 5 種 MU 薄板氣缸尺寸：25、32、40、50 與 63，並允許最高 300 mm 行程（SMC MU/MDU 型錄）。橢圓形主要把面積重新分配到較寬、較低的外形中；沒有壓力與面積，它不會憑空產生推力。

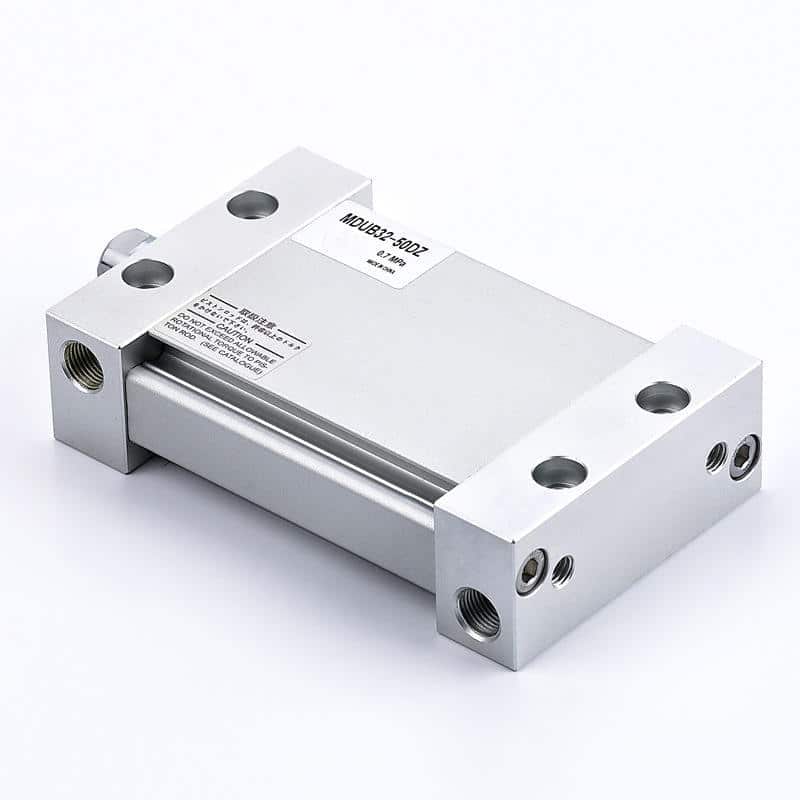

顯示低外形橢圓活塞產品形式的 SMC MDUB32 薄板氣缸

橢圓活塞氣缸是使用非圓形活塞與相配缸孔的氣動線性致動器。在薄板氣缸中，目標通常是低外形與內在抗旋轉能力。在無桿氣缸中，橢圓活塞也可能支援較低的管筒高度或改善承載幾何。例如，Parker 在 P1X 無桿系列中使用橢圓活塞，用於低外形安裝與側向負載彎矩能力（Parker P1X）。

等效圓形缸徑是指具有相同有效面積的圓形活塞直徑。若橢圓活塞的有效面積為 AeA_e，其等效直徑為：

Deq=4AeπD_{eq} = \sqrt{\frac{4A_e}{\pi}}

其中，DeqD_{eq} 是具有相同面積的圓形活塞直徑。它讓你能比較型錄推力表，而不必假裝實際活塞是圓形。它不能決定本體寬度、本體高度、桿尺寸、接口位置或安裝間隙。

這項區分也能避免常見選型錯誤。標示「32」的尺寸，可能代表等效於 32 mm 圓形活塞的面積，而不是寬或高 32 mm 的橢圓。把型號放入 CAD 前，先閱讀產品命名規則與尺寸圖。

橢圓幾何如何產生多 40% 的推力？

Parker 將氣缸理論推力定義為壓力乘以有效活塞面積（Parker 氣動致動器產品）。如果寬度可用、但高度限制最大圓形活塞，橢圓形就能更充分利用矩形槽位。因此，在摩擦與壓力損失之前，1.4:1 的寬高比會產生 40% 的理論面積優勢。

令 WW 為活塞完整寬度，HH 為活塞完整高度。理想橢圓的面積為：

Ae=πWH4A_e = \frac{\pi W H}{4}

適合相同高度的最大圓形活塞直徑為 HH，面積為：

Ac=πH24A_c = \frac{\pi H^2}{4}

將兩個面積相除，可得到簡潔的判斷規則：

AeAc=WH\frac{A_e}{A_c} = \frac{W}{H}

如果 W/H=1.4W/H = 1.4，理想橢圓面積就是受高度限制圓形面積的 1.4 倍。在相同有效壓力下，伸出理論推力也會是 1.4 倍。

[獨特洞見]
70 × 50 mm 外包絡內的圓形與橢圓活塞比較 50 mm 圓形活塞在 0.6 MPa 下具有 1,963 mm² 面積與 1,178 N 理論推力；70 × 50 mm 理想橢圓活塞具有 2,749 mm² 與 1,649 N，增加 40%。 相同的 70 × 50 mm 活塞外包絡 受高度限制的圓形活塞 Ø50 mm 面積 1,963 mm² 0.6 MPa 下推力：1,178 N 理想橢圓活塞 70 × 50 mm 面積 2,749 mm² 0.6 MPa 下推力：1,649 N +40% 理想活塞面積與推力 相同壓力；摩擦與系統損失前的理論推力 計算：理想橢圓幾何與 F = P × A
40% 比較是幾何範例，不是每種橢圓活塞產品的聲明。請比較所選型號的型錄面積、壓力、負載比與完整外部尺寸。

「少 60% 空間」究竟必須代表什麼？

Festo 表示，其緊湊型氣缸相較於可比的 ISO 15552 氣缸，所需空間最多可少 50%；同時又把薄型氣缸描述為橢圓活塞設計（Festo 緊湊型與薄型氣缸）。這個措辭說明，節省空間的百分比必須標明產品系列、行程、安裝配置與量測尺寸。

「空間」至少可以代表 4 種不同含義：

空間指標比較內容不能證明什麼
本體高度最大外部外形，包含傳感器與接口完整機台佔地或行程長度
本體寬度安裝件與接頭之間的完整寬度低高度或等效活塞面積
安裝長度缩回長度，加上活塞桿與附件間隙截面緊湊性
外包絡容積使用相同邊界的寬 × 高 × 安裝長度維修通道、管路彎曲半徑或服務間隙

對等面積幾何範例，結合等效直徑關係式與橢圓公式：

H=Deq2WH = \frac{D_{eq}^2}{W}

理想橢圓若 Deq=50 mmD_{eq} = 50\,\mathrm{mm} 且 W=125 mmW = 125\,\mathrm{mm}，就需要 H=20 mmH = 20\,\mathrm{mm}。其活塞截面高度比 50 mm 等效圓形直徑低 60%，因為 (50−20)/50=0.60(50 - 20)/50 = 0.60。這還不是氣缸本體尺寸。端蓋、筒壁、桿軸承、接口、開關、安裝件與製造限制都會增加空間。

一個產品能同時實現文章標題的兩個百分比嗎？只有在完整且具名的比較中，證明相同壓力、行程、負載比、安裝方式與外包絡定義下兩者都成立，才可以。沒有這項證據時，應把 40% 與 60% 視為分開的設計範例，而不是組合型錄承諾。

氣缸在實際應用中會提供多少推力？

SMC MU 型錄將雙作用薄板氣缸系列額定為 0.05 至 0.7 MPa，並列出 50 至 500 mm/s 的活塞速度（SMC MU/MDU 型錄）。這些限制說明，幾何面積只是第一個推力計算；實際應用還需要動態壓力、摩擦、加速度與適當負載比。

理論伸出推力是壓力乘以有效活塞面積：

Fext,theoretical=PeAeF_{ext,theoretical} = P_e A_e

其中，PeP_e 是運動期間無桿側腔室的有效壓力，不只是調壓器的靜態設定值。AeA_e 是供應商的有效伸出面積。單桿氣缸縮回時，必須扣除活塞桿面積：

Aret=Ae−πdr24A_{ret} = A_e - \frac{\pi d_r^2}{4}

相應的理論縮回推力為 Fret,theoretical=PeAretF_{ret,theoretical} = P_e A_{ret}。密封拖曳、導向摩擦、排氣背壓、管路損失、閥流量、加速度、重力、連桿角度與壓力變化，都會降低可供負載使用的推力。

對 70 × 50 mm 理想範例，Ae=2,749 mm2A_e = 2{,}749\,\mathrm{mm^2}。當 Pe=0.6 MPaP_e = 0.6\,\mathrm{MPa} 時，理論伸出推力為 1,649 N，因為一兆帕等於每平方毫米一牛頓。同樣假設下，受高度限制的 50 mm 圓形活塞產生 1,178 N。不要在所需負載正好為 1,649 N 時選擇橢圓氣缸。

使用氣缸供應商指定的負載係數與尺寸選型方法，再驗證致動器運動時的動態壓力。由壓力與面積計算推力與理解氣動氣缸選型中的推力係數指南，說明知道等效面積後的下一步。

[實務經驗]

推力密度以外的設計取捨

Festo DZH 薄型氣缸文件把橢圓活塞描述為薄外形特徵與防旋轉功能，系列也提供可調氣動緩衝（Festo DZH 文件）。因此，優點不只在推力密度；但每一種非圓形架構都帶有型號特定的密封、導向、負載與維護限制。

抗旋轉很有用，但不是精密導向

橢圓活塞在相配缸孔內不能自由旋轉，因此能抵抗旋轉。這在某些應用中可以免除鍵槽或扁平桿，但不代表氣缸能承擔無限外部彎矩或取代線性導軌。請比較確切型號的允許旋轉扭矩、活塞桿抗旋轉精度與側向負載限制。

如果負載需要嚴格的角度控制，請審查可用的防旋轉氣缸選項。如果工具產生很大的偏移彎矩，請使用外部導向，並套用側向負載指南中的檢查。

密封件與備件取決於產品

非圓形缸孔需要相配的活塞密封件、密封槽、耐磨表面與組裝方法。通用圓形密封件不能取代它。將客製輪廓標準化前，先確認密封套件零件編號、混合物、潤滑劑、庫存可得性與維修程序。採購量小，可能使優雅幾何在十年後難以維護。

壓力與速度額定值不是由幾何決定

不要從面積計算推斷耐壓能力。筒身截面、壁厚、端蓋固定、緊固件、疲勞工作週期、接口與製造控制，才決定產品額定值。同樣地，大面積可能需要更多閥流量才能達到目標速度。應把閥、管路、排氣路徑、緩衝與移動質量視為一個系統檢查。

安裝件可能消耗節省的高度

腳架、耳環、傳感器、彎頭接頭、消音器、管路彎曲半徑、桿端接頭、防護罩與維修通道，可能超過裸本體外形。應把完整模型匯入機台組合。薄板氣缸可能直接適合塊狀安裝，而標準圓形氣缸需要支架，但比較必須包含兩種完整安裝配置。

對末端工具設計，請把這些限制與緊湊型氣缸末端工具指南比較。較輕或較薄的致動器只有在腕部彎矩、軟管配置、循環時間與維修空間都能成立時才有用。

應如何指定橢圓活塞氣缸？

目前 SMC MU/MDU 系列結合 5 種等效活塞尺寸、最高 300 mm 行程、0.7 MPa 最大工作壓力與多種安裝方向（SMC MU/MDU Web 型錄）。可用的 RFQ 必須把這些型錄變數轉換成一個可測試的機台外包絡與負載案例。

先從應用開始，而不是先選一個偏好的活塞寬高比：

  1. 定義運動。 說明伸出與縮回行程、方向、循環頻率、目標時間、停留、停止方法與預期壽命。
  2. 定義負載。 提供質量、所需製程推力、重力方向、摩擦估計、加速度、連桿角度、側向負載與傾覆彎矩。
  3. 定義有效壓力。 提供最差同時需求期間氣缸處的最低動態壓力，以及最大供應壓力與排氣限制。
  4. 固定外包絡。 分別提供最大安裝寬度、高度與長度。包含接口、接頭、傳感器、桿端硬體、支架、管路半徑與維修拆卸路徑。
  5. 索取面積資料。 要求伸出面積、縮回面積、等效缸徑、理論推力表與供應商建議負載比。
  6. 檢查機械條件。 要求允許側向負載、彎矩、抗旋轉精度、桿扭矩、緩衝能量、速度範圍與安裝緊固件資料。
  7. 檢查環境。 說明溫度、污染、沖洗、腐蝕、潤滑政策、壓縮空氣要求與禁用材料。
  8. 檢查生命週期支援。 記錄完整型號代碼、CAD 版本、密封套件編號、交期、互換性、維修程序與驗收測試。
[獨特洞見]

推力比較應展示完整計算與假設；空間比較應疊合兩種完整安裝配置；採購比較接著應納入備件與維修通道。這個順序比選擇行銷表中百分比最大的產品更能支持工程決策。

結論：把百分比視為有定義的比較

SMC MU 薄板氣缸系列以等效 Ø25 至 Ø63 活塞面積識別尺寸，而不是提供通用的推力增益百分比（SMC MU/MDU 型錄）。這項型錄慣例捕捉到正確工程原則：先把橢圓形正規化為有效面積，再分別評估外部外形、壓力、負載、速度、安裝與維修條件。

標題中的 40% 結果，適用於理想 1.4:1 橢圓與受相同高度限制的最大圓形活塞之比較。60% 結果則適用於另一個等面積範例：理想活塞高度由 50 mm 降至 20 mm。在任何一項結果成為機台空間聲明前，實際氣缸都需要完整尺寸圖。

用幾何找出有潛力的外形，不要用它認證產品。計算理論推力，套用供應商選型方法，確認動態壓力，檢查外部負載，並測試安裝後的致動器。最佳橢圓活塞氣缸，是型錄資料與完整 CAD 模型能在同一份文件化負載案例下同時成立的產品。

橢圓活塞氣缸常見問題

SMC MU 系列涵蓋 5 種 Ø25 至 Ø63 等效活塞尺寸，以及 0.05 至 0.7 MPa 工作範圍（SMC MU/MDU 型錄）。以下答案說明如何比較推力、高度、等效缸徑、導向與替換零件，避免把一個幾何範例變成通用產品聲明。

橢圓活塞氣缸一定能提供多 40% 推力嗎？

不一定。40% 結果適用於理想橢圓寬高比為 1.4，且與受相同高度限制的最大圓形活塞比較時。其他寬高比會產生不同面積比。實際推力必須使用所選氣缸有效面積、動態壓力、摩擦裕度與供應商負載係數。

橢圓活塞氣缸真的可以少用 60% 空間嗎？

在特定比較中，它可以把一個定義好的尺寸減少 60%，但「空間」必須明確代表本體高度、寬度、安裝長度或完整外包絡容積。本文的理想等面積範例把活塞高度從 50 mm 降至 20 mm，不能證明完整安裝氣缸小 60%。

橢圓活塞的等效缸徑是什麼？

等效缸徑是具有相同有效面積的圓形活塞直徑，可計算為 Deq=4Ae/πD_{eq} = \sqrt{4A_e/π}。製造商可能已在型號尺寸中列出這個值。用它比較理論推力，但要用完整尺寸圖比較安裝寬度、高度、長度、接口與支架。

橢圓活塞能免除外部導向需求嗎？

不能。這種形狀可以抵抗活塞與活塞桿旋轉，但不會自動承擔工具的側向負載或傾覆彎矩。檢查確切型號的允許扭矩、角度精度、側向負載與彎矩資料。當外部負載超過氣缸公布能力，或需要更嚴格對心時，增加適合的導向件。

替換 RFQ 應包含哪些資訊？

提供完整型號代碼、有效伸出與縮回面積、行程、最低動態壓力、負載與彎矩、循環時間、安裝寬－高－長外包絡、安裝方式、接口方向、傳感器、緩衝、環境、密封套件編號與 CAD 檔案。說明哪個尺寸必須縮小，以及機台如何驗收推力與配合。
