端蓋設計如何影響氣缸強度與安裝完整性？

氣缸端蓋設計會從四個面向影響強度：封閉壓力容器、定位缸筒與密封件、支撐氣口與緩衝零件，以及提供指定的安裝介面。然而端蓋從不單獨承載。結構固定仰賴拉桿或型材螺栓；密封件、緊固件、機架、活塞桿連接與外部導向則共同構成完整負載路徑。

釐清這個邊界，可避免兩個常見錯誤。標準化螺栓孔位不代表結構承載能力相同；外觀看來較厚的端蓋，也不能證明裝機後的氣缸能承受不對中或側向負載。工程人員需要核對實際配置的氣缸資料、機台負載幾何與實體檢查證據。直接證據才是判定依據。

重點摘要

• ISO 15552 涵蓋缸徑 32–320 mm、最高 10 bar 的可拆式安裝件氣缸，但其標準化的是尺寸，而非端蓋強度。
• 壓力作用力、缸筒固定與機台安裝負載必須分開檢核。
• 應依實際配置圖面、製造商限制、安裝量測結果與首件測試核准替換件。

出版者資訊與技術更正聯絡管道，請參閱關於我們與聯絡我們。

氣缸端蓋必須承受哪些負載？

ISO 15552 涵蓋缸徑 32–320 mm、最高額定壓力 1,000 kPa（即 10 bar）的可拆式安裝件氣缸，但其公布範圍是尺寸互換性（ISO 15552:2018，2025 年確認）。因此，端蓋承載能力必須依實際產品配置設計與應用審查判定。

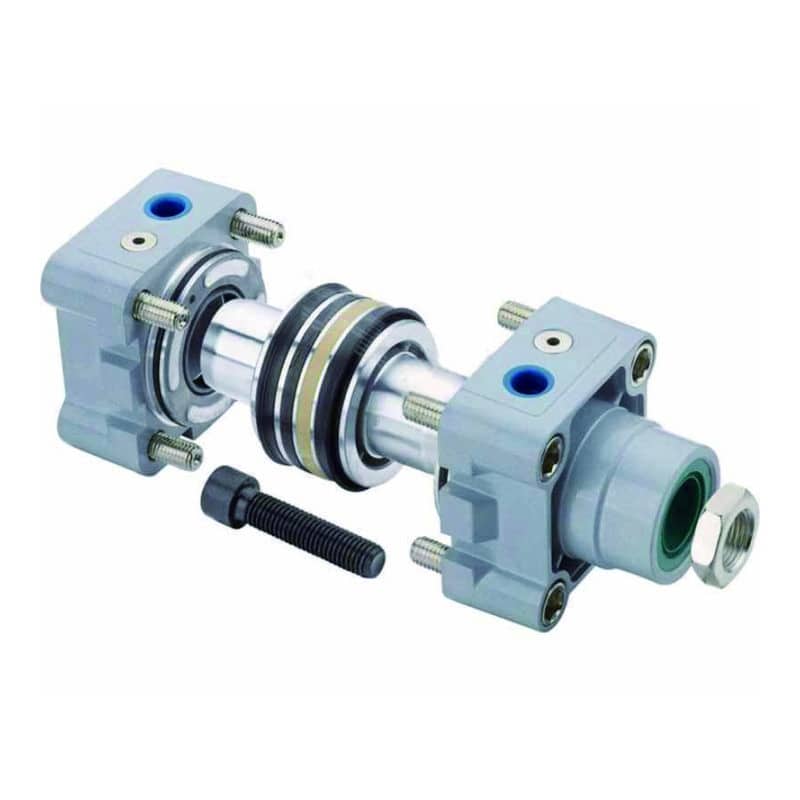

端蓋封閉氣室的一端。內部壓力作用於缸徑面積，產生軸向分離力，必須由完整氣缸結構加以承受。在拉桿式設計中，前後端蓋會與拉桿、螺帽或螺紋、缸筒及靜態密封件共同作用。型材氣缸則透過缸筒型材結構與端蓋緊固件傳遞相同的反力。

重組夾持式總成時，請另行參閱拉桿預緊力與扭矩指南；本文不提供鎖緊數值。

理想壓力作用力遵循以下關係式：

在此公式中，$F_p$ 是以牛頓表示的壓力作用力，$P$ 是以帕斯卡表示的表壓。單位一致可避免不易察覺的計算錯誤。受壓面積 $A$ 以平方公尺表示；缸徑 $D$ 以公尺表示。Festo 也先以工作壓力與面積計算活塞力，再扣除摩擦力以估算可用輸出（Festo 一般工作條件，2026 年）。

例如，缸徑 100 mm 的氣缸在 6 bar 下會產生約 4.71 kN 的理想壓力作用力。此數值只描述一個軸向壓力反力，並不是端蓋、安裝耳、法蘭、腳座、樞軸銷、緊固件、緩衝元件或周邊機台結構的額定承載能力。

由於缸徑面積與直徑平方成正比，壓力造成的分離力增加速度遠快於缸徑。這是非線性關係：在相同壓力下，缸徑由 32 mm 增至 100 mm，理想壓力作用力約增加 9.77 倍。因此，通用壁厚或螺紋圈數表並不安全；幾何、材料、連接架構、局部應力、耐壓測試與製造管制都會影響結果。

工具氣壓缸選型缸出力計算器依缸徑、活塞桿直徑、工作壓力、摩擦裕量與安全係數估算壓力產生的推力與拉力；端蓋與安裝承載能力仍須依所選氣缸資料分別確認。出力 = 壓力 × 有效面積缸徑活塞桿直徑工作壓力摩擦預留開啟計算工具 ->

壓力只是第一類負載。端部法蘭也會把工作反力傳入機架；腳座與側面安裝可能產生偏心彎矩；叉耳與耳軸則在允許角運動的同時承受銷軸反力。其他輸入還包括軟管力、配管應力、緩衝衝擊、硬擋塊負載、不對中與未支撐負載。這些因素都不在壓力作用力公式內。完整自由體圖必須標示這些外部反力，以及機台結構在哪裡抵抗它們。選擇硬體前，應畫出最不利行程位置的每一項反力，並納入其相對支撐軸線的偏距。

請參閱線性致動器側向負載指南，將橫向力與偏距從氣缸推力中分開檢核。

端蓋如何連接缸筒並保持壓力？

Parker 的 P1F ISO 15552 系列採用鋁合金端蓋，缸徑範圍為 32–125 mm，可用行程為 5–2,000 mm，工作壓力為 1–10 bar（Parker P1F 型錄，2025 年）。這些產品資料並不能形成適用所有端蓋材料、壁厚或緊固件旋合長度的通用規則。

壓力邊界是用來容納壓縮空氣的完整零件與介面集合。檢漏時應追查最先出現的氣泡。端蓋周圍的壓力邊界通常包括缸筒與端蓋的密封面及靜態密封件；定位幾何、固定緊固件、氣口螺紋、緩衝通道與調整零件則共同完成這個邊界。即使鑄造或加工端蓋本體完好，任何一個介面仍可能洩漏。

常見結構類型會以不同方式分配固定作用：

若要比較包絡空間、感測器槽、潔淨度、改裝與維修路徑等取捨，請參閱型材式與拉桿式氣缸比較；下表只聚焦端蓋固定方式與檢查證據。

氣缸結構	端蓋固定方式	必須確認的項目
外露拉桿	拉桿將前後端蓋夾緊於缸筒與靜態密封件兩端	拉桿狀況、指定鎖緊方法、密封面、缸筒就位情形與端蓋對準
端蓋螺栓固定的型材缸筒	緊固件將各端蓋連接至型材的強化結構	正確螺栓等級與長度、螺紋狀況、扭矩順序、型材損傷與端蓋位置
圓筒式或薄型結構	可能採用螺紋、貫穿螺栓、壓接、滾壓或專有固定方式	製造商規定的可維修性、壓力額定值、核准維修方法與替換相容性
整合式歧管或閥端蓋	端蓋同時承載氣動通道或控制硬體	氣口密封、閥件相容性、局部應力、維修空間與污染控制

不要根據外觀推斷可維修性。看似可拆的端蓋仍可能需要工廠治具與受控鎖緊順序；有些設計要求更換新的靜態密封件，另一些則不可現場維修。反之，可維修的拉桿式設計仍需要其確切零件表與組裝說明。當端蓋、缸筒座、螺紋或定位結構受損時，請使用維修或更換決策框架。氣口與緩衝調整件也需分開檢查，因為鑽孔通道會中斷局部截面並引入新的密封介面。供應商會管制其位置、周圍材料、螺紋形式、表面粗糙度、密封型式與耐壓測試。未經核准設計審查便擴大氣口，或重新加工受損的緩衝孔，都會改變壓力邊界。

外觀可能誤導判斷。

端蓋附近的外洩並不能直接指出失效零件。應先清潔該區域，使用核准的檢漏方法找出第一個氣泡路徑，再區分缸筒與端蓋的靜態密封、氣口接頭、緩衝螺栓、感測器或閥介面，以及端蓋損傷。若尚未定位洩漏路徑就先更換端蓋，可能會抹除有用證據。

安裝方式決定負載路徑

ISO 21287 涵蓋缸徑 20–100 mm 的薄型氣缸；在該範圍內，缸徑 32–100 mm 的氣缸可採用 ISO 15552 端蓋安裝件（ISO 21287:2004，2023 年確認）。這種相容性並不表示安裝額定值相同。材料與緊固件可能不同，容許彎矩也可能不同；相容性仍取決於具體條件。

安裝負載路徑是氣缸反力經由連接件與緊固件傳入機架的路徑。後法蘭可使作用力維持在接近壓力中心線的位置；腳座位於該軸線下方，後叉耳銷則會引入軸承反力。因此，即使軸向工作力相同，端蓋與支架上的局部應力也可能大不相同。

安裝類型	預定運動關係	端蓋或機架注意事項	安裝檢查
前法蘭或後法蘭	固定式直線運動	法蘭彎曲、螺栓拉伸／剪切、平面度與定位止口位置	使負載路徑靠近氣缸軸線，並確認整個端面完全貼合
腳座或側面安裝	缸體固定，安裝平面相對軸線有偏距	偏心彎矩、滑移、機架彎曲與熱拘束	採用製造商指定的定位方法，並確認支撐件在負載下不會扭轉
後叉耳或球面樞軸	氣缸沿圓弧擺動	銷軸承壓、耳部彎曲、銷軸線對準與角度間隙	使缸體與桿端樞軸線保持平行，並確保全行程活動不受阻
耳軸	氣缸繞側面銷軸轉動	銷軸彎曲、軸承座對準與軸肩間隙	使兩側耳軸同軸支撐，且支撐位置靠近軸肩
端面直接螺紋安裝	緊湊型固定安裝	螺紋旋合長度、表面平面度、螺栓長度與局部變形	僅使用文件指定的孔位、緊固件等級、扭矩與安裝面

Parker 指出，部分氣缸安裝配置有最短行程或壓力降額等限制，並要求使用者查閱所選型錄（Parker 氣缸安全指南，2026 年查閱）。應將螺栓孔位視為介面，而不是負載額定值。

配合結構由機台設計者負責。先檢查支架厚度與焊縫位置，再確認螺栓預緊力、指定剪力鍵或定位銷、樞軸銷承壓長度，以及鎖緊工具空間。即使支架很剛硬，若它鎖死原本應擺動的機構，或使氣缸中心線偏離導向負載，仍屬錯誤設計。

對於多配置機台，應記錄每一項配件的安裝位置。前端蓋、後端蓋、型材與獨立支架不能互相作為相同基準；相容性取決於配置條件。Festo 的 DSBC 矩陣會標示可裝於軸承端蓋或後端蓋的腳座，並列出選配限制（Festo DSBC 型錄，2023 年）。當同一缸體支援多個已核准版本時，請採用多安裝方式致動器介面方法。

如果支架孔位能對上，但鎖緊後卻把活塞桿拉向一側，該怎麼辦？應立即停止。這表示安裝結構正在儲存不對中應力。安裝與對準驗收指南說明基準選擇與帶載檢查方法，不應把端蓋當成修正對準誤差的零件。

哪些端蓋材料與設計細節最重要？

Parker P1F 型錄指出，其標準 32–125 mm ISO 15552 系列採用鋁合金端蓋與鍍鋅鋼製端蓋螺栓，耐腐蝕選項則會改變材料或表面處理（Parker P1F 型錄，2025 年）。因此，材料選擇取決於實際配置，而不是籠統的鋁與鋼孰優之爭。

端蓋設計是材料、幾何、介面、製造製程與驗收證據的受控組合。圖面必須標示合金牌號與狀態，也要載明塗層及適用規範。「鋁」沒有說明降伏強度、熱處理、孔隙率控制與耐腐蝕性能；「鋼」則沒有說明鋼種、硬度、電鍍與氫脆控制。

幾何與材料手冊數值同樣重要；應審查完整結構特徵：

• 安裝耳、法蘭、氣口與緩衝凸台周圍的過渡圓角，並包含設計變更後能穩定重現該圓角所需的刀具空間；
• 壓力腔與外部安裝面之間的突變截面，尤其是局部凸台與較薄壁厚交界處；
• 密封溝槽尺寸、導入角、邊緣狀況與指定表面粗糙度；
• 螺紋形式與有效旋合長度，以及邊距、螺紋襯套、緊固件承座和受控鎖緊空間，避免螺栓頭承受側向力；
• 防止螺栓意外充當定位銷的定位止口與承壓面；
• 沖洗環境中的排水設計；
• 塗層覆蓋與異種金屬電偶組合，包括使基材裸露的損傷；
• 組裝後共同控制缸筒位置、軸承對準、氣口位置與安裝幾何的加工基準。

不存在通用的「最佳」壁厚、螺紋圈數或安全係數。核准工作從壓力與缸徑開始，其次是結構架構與材料容許值，最後由應用情境決定。其他限制還包括局部應力與疲勞工況；製造製程、耐壓要求與失效後果也同樣重要。只有在明確定義負載與接觸條件後，有限元素分析才能支援審查。材料資料、網格品質與驗收準則也必須清楚。一張色彩鮮豔的應力雲圖本身不能證明任何結論。製造證據必須與風險相稱，單靠材料證明不足以放行。適當計畫可能要求鑄造或鍛造管制、尺寸檢驗、螺紋量規、表面粗糙度檢查、塗層驗證，以及壓力或洩漏測試。再加上緊固件追溯資料與受控組裝紀錄，才構成完整製造履歷。

ISO 10099 提供雙作用單活塞桿氣缸的最終檢查與驗收準則，但實際放行紀錄仍由供應商針對特定配置的程序定義（ISO 10099:2001，2023 年確認）。

幾何條件不能省略。

惡劣環境會擴大審查範圍。沖洗、化學品、磨蝕性粉塵與焊接飛濺可能侵蝕不同介面；端蓋材料只是整體配置的一部分。密封件與活塞桿表面必須有相容的額定條件，緊固件、接頭、感測器、潤滑劑、防塵套與排水設計也一樣。

工程人員應如何檢查、修正並規範端蓋？

Parker 要求在活塞桿完全伸出與完全縮回兩個位置檢查對準，因為不對中會增加活塞桿導套或缸徑磨耗（Parker 氣缸安全指南，2026 年查閱）。拆卸前應先檢查裝機負載路徑；在工作台上檢查裂紋，無法看出組裝應變。

開始動手前，應執行機台核准的能源管制程序。固定所有移動中或懸吊的負載；隔離氣動能源及其他能源，釋放殘留壓力，並確認已處於安全狀態。ISO 4414 的安全原則涵蓋機械氣動系統的設計、製造、安裝、調整、維護與可靠運轉（ISO 4414:2010，2021 年確認）。

接著保留證據：

1. 記錄工作狀況。記下運動時壓力、行程位置、方向、負載與速度，再補充循環頻率、緩衝設定、溫度，以及症狀出現的確切時刻。如有最後一次正常運轉紀錄，也應保留。
2. 清潔前先拍照。拍攝裂紋方向、接觸痕跡、支架間隙與氣缸裝機方位。
3. 定位洩漏或位移。區分氣口、緩衝調整件、缸筒與端蓋接合處、桿密封及內洩。在拆動接頭前先使用核准方法檢測；標記所有帶載時會移動的介面，包括卸壓後會回復的墊圈或支架。
4. 檢查全行程對準。比較縮回、中間行程與伸出位置；條件允許時，在代表性負載下重複檢查。
5. 檢查每個配合介面。先檢查端蓋與缸筒座，再檢查靜態密封溝槽、螺紋、緊固件、定位止口、法蘭面、樞軸銷與襯套。依確切維修限值量測支架平面度與機架損傷，不要只憑目視判斷。
6. 依證據決定維修範圍。密封修理包無法修復滑牙、變形的定位幾何、開裂安裝耳、受損缸筒座或未矯正的不對中。
7. 逐步試運轉。施加完整工況前，先確認組裝與自由運動正常。在核准程序允許時，以較低能量檢查洩漏、對準與緊固件控制；最後完成緩衝、感測器與帶載性能驗收，再交付生產。

證據	可能原因分支	下一步檢查
裂紋起於安裝耳圓角或螺栓孔	偏心安裝負載、貼合不良、緊固件鬆動或局部缺陷	裂紋起點、支架平面度、負載方向、螺栓預緊力與材料紀錄
靜態密封件在單一位置洩漏	密封件受損、溝槽缺陷、端蓋傾斜或缸筒座損傷	密封件狀況、溝槽尺寸、緊固順序與缸筒就位情形
安裝螺栓反覆鬆動	接合面滑移、預緊力不足、振動或機架撓曲	緊固件規格、配合面、定位方法與動態位移
氣口螺紋損傷	配管應力、螺紋不符、過度鎖緊或反覆拆裝接頭	螺紋規格、接頭旋合、軟管支撐與端蓋更換準則
鎖緊安裝螺栓後發生卡滯	不對中或安裝面變形	鎖緊前後的量表位移、導向基準與墊片調整方法
緩衝螺栓或凸台受損	行程末端能量、調整不當、衝擊或未經授權的維修	運動質量、速度、緩衝容量、硬擋塊位置與更換說明

依我們的經驗，最有價值的證據往往是簡單的鎖緊前後比較。如果端蓋安裝螺栓達到扭矩後，活塞桿位置、起動阻力或支架間隙發生變化，代表接合處正在把氣缸拉入機台，而不是在無應變狀態下貼合。安裝另一個端蓋或密封修理包前，應先修正這項幾何問題。

詢購替換件或提出 RFQ 時，請提供完整氣缸代碼、缸徑、行程、工作壓力範圍、安裝與配件代碼、桿端接頭、方向、導向配置、負載及重心、速度、循環頻率、緩衝、環境、空氣品質、氣口與螺紋標準、故障照片、量測損傷與適用驗收測試。ISO 15552 互換性檢查表說明，符合標準化外廓只是核准的第一層條件。

氣缸端蓋常見問題

ISO 15552 涵蓋 10 bar 尺寸系列中缸徑 32–320 mm 的可拆式安裝件氣缸；ISO 4414 則規範氣動系統在設計、安裝與維護期間的安全。兩份文件都沒有提供通用端蓋壁厚、螺紋圈數、安全係數、安裝強度或壽命倍數。應使用實際配置的產品資料與整機證據，且證據必須對應特定配置。

配置證據才是判定依據。

ISO 15552 是否定義氣缸端蓋強度？

沒有。ISO 15552 定義缸徑 32–320 mm、最高額定壓力 10 bar 氣缸互換所需的尺寸，其範圍涵蓋基本幾何、安裝件與配件。該文件並未為所有合規氣缸規定單一容許端蓋應力、安裝負載、壁厚或疲勞壽命。這些限制應向實際配置產品的供應商取得（ISO，2025 年確認）。

可以只更換開裂的氣缸端蓋嗎？

只有在製造商允許維修，且量測檢查確認完整配合結構仍可使用時才可以。缸筒座、緊固件、螺紋、定位結構、活塞桿對準與安裝件都必須保持可維修狀態。ISO 4414 涵蓋維護安全，但不會核准特定元件的維修。先修正根本原因，再完成指定組裝與驗收測試（ISO，2021 年確認）。

鋼製端蓋一定比鋁合金端蓋更強嗎？

不一定。Parker 的 32–125 mm P1F ISO 15552 氣缸採用鋁合金端蓋，額定壓力為 1–10 bar。幾何會改變結果，結構承載能力也取決於固定方式；確切合金狀態、緊固件、局部應力、製造管制與測試證據才構成完整比較。只看通用材料名稱，無法判定哪一個成品設計較強（Parker，2025 年）。

哪種安裝方式對端蓋造成的應力最小？

沒有任何一種安裝方式普遍最佳。中心線法蘭可直接傳遞軸向力；叉耳與耳軸能配合角運動；腳座則會引入必須由機架承受的偏置反力。Parker 警告，部分配置要求最短行程或壓力降額。應依實際運動與受力方向選擇並核定確切安裝件（Parker，2026 年查閱）。

端蓋替換件 RFQ 應包含哪些資料？

請提供完整氣缸代碼，並註明前端蓋或後端蓋。記錄缸徑、行程、壓力範圍、安裝件、配件、氣口、緩衝、活塞桿連接、負載幾何、速度、循環頻率與環境，並附上照片及量測損傷。ISO 15552 的 32–320 mm 範圍可辨識尺寸介面；適用性仍須由實際配置圖面與驗收測試確立（ISO，2025 年確認）。

資料來源與技術參考

• ISO 15552:2018，可拆式安裝件氣缸尺寸範圍；2025 年確認，2026-07-19 查閱。
• ISO 21287:2004，薄型氣缸與端蓋安裝範圍；2023 年確認，2026-07-19 查閱。
• ISO 4414:2010，氣動系統安全要求；2021 年確認，2026-07-19 查閱。
• ISO 10099:2001，雙作用單活塞桿氣缸的最終檢查與驗收準則；2023 年確認，2026-07-19 查閱。
• Parker P1F 氣缸型錄，特定配置的結構、材料、尺寸與工作壓力；2025 年，2026-07-19 查閱。
• Parker 氣缸安全指南，安裝限制與對準檢查；2026-07-19 查閱。
• Festo DSBC 型錄，端蓋安裝配件與組合限制；2023 年，2026-07-19 查閱。
• Festo 一般工作條件，壓力、面積與活塞力關係；2026 年，2026-07-19 查閱。
