多安裝方式致動器如何提高機台設計彈性並降低製造成本？

當一個經過驗證的氣壓缸系列可搭配多種有正式文件的安裝套件時，多安裝方式致動器可以減少重複設計工作。真正有用的彈性來自受控的機械介面，而不是把每種支架都視為可互換。機械製造商在重複使用氣壓缸本體的同時，逐一驗證各種受力路徑、空間包絡與配件組合，才能獲得最大價值。

這是機台平台層級的決策。全廠的氣壓缸標準化計畫範圍更廣，還要管理多台機器上的既有資產、備品、供應風險與例外。

重點摘要

• ISO 15552 涵蓋 32 至 320 mm、最高 10 bar 的可拆式安裝氣壓缸。
• 只有在安裝套件、受力路徑、接口、感測器與緩衝仍相容時，才重複使用相同氣壓缸本體。
• 應依自家工程工時、有效 SKU、支架、備品與驗證工作量測節省效益。

出版者資訊請見關於我們頁面。技術問題或更正要求可透過聯絡我們提出。

在實際機台設計中，什麼是多安裝方式致動器？

ISO 15552 為缸徑 32 至 320 mm、最高額定壓力 1,000 kPa（10 bar）的氣壓缸，規定可拆式安裝與配件尺寸。這項範圍支援介面重複使用，但不保證每種安裝座、選配或工作條件都能共用同一本體（ISO 15552:2018，2025 年確認）。

多安裝方式致動器最適合被理解為一個氣壓缸平台，具備一組受控且相容的連接點與安裝配件。視產品系列而定，配件可能包括腳座、前後法蘭、耳環支架、耳軸法蘭、擺動支座、活塞桿叉頭與球面桿端接頭。

「多」描述的是配置選項，不代表安裝後可以把氣壓缸任意旋轉，也不會免除檢查作用力如何進入機架的責任。即使缸徑與行程不變，承受軸向推力的法蘭、承受偏置反作用力的腳座，以及沿圓弧運動的耳環，都會產生不同應力。

實際設計優勢是什麼？機械製造商可固定一種氣壓缸包絡、感測概念、接口標準與維修程序，再為不同機型發布數個經核准的安裝套件。此做法比跨供應商的 ISO 15552 氣壓缸互換性範圍更窄；後者還需要圖面比較與首件證據。

最有用的原則很簡單：標準化本體、配置介面、驗證應用。如果新安裝方式改變了所需活塞桿、緩衝、密封組合或氣壓缸結構，就不再只是支架變更。

依受力路徑選擇安裝方式

Parker 將樞軸安裝分為六種有文件的型式，包括兩種耳環、球面軸承與三種耳軸位置；並指出後端安裝適合主要推力負載，前端安裝適合主要拉力負載。應依作用力方向與運動幾何選擇安裝方式，而不是看哪裡有螺栓孔（Parker 0900P-6，2025）。

安裝系列	運動關係	主要受力路徑規則	必須控制的機台細節
前或後法蘭	固定式直線運動	主要作用力應靠近氣壓缸中心線；依拉動或推動工作選擇前端或後端	平坦定位面、螺栓孔距、法蘭彎曲與維修空間
腳座或側面安裝	固定式直線運動	安裝平面與作用力中心線的偏置會產生翻轉力矩	負載導向、抗剪鍵或定位銷策略、熱膨脹
後耳環	單一平面內擺動	氣壓缸與桿端必須在整段圓弧內自由轉動	銷軸平行度、銷軸剪切、軟管運動與伸出桿穩定性
耳軸	單一平面內擺動	兩側耳軸銷都應由剪切面支撐，並盡量減少彎曲	同軸軸承座、軸肩間隙與明確耳軸位置
球面樞軸	有限角度偏移	只能在供應商規定的角度與壓力限制內使用	軸承額定值、偏角與相符的桿端接頭

受力路徑是作用力從活塞經氣壓缸安裝座傳入機台機架的路線。Parker 提醒，側面安裝氣壓缸應採用抗剪鍵或定位銷承受主要負載，但不應在兩端都剛性定位。溫度與壓力改變時，氣壓缸必須能自由伸縮。

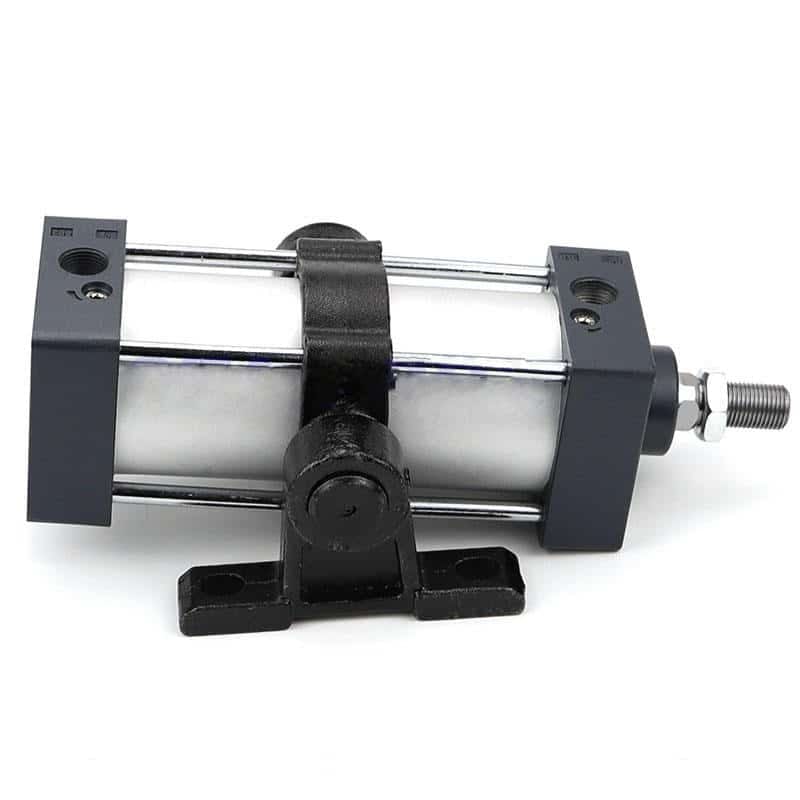

耳軸需要獨立的幾何審查。Parker 規定軸承座長度至少應等於耳軸銷長度，並建議支座靠近軸肩面。耳軸安裝氣壓缸應用指南說明銷軸支撐、作用力角度、活塞桿穩定性與試車，避免本文變成另一篇耳軸入門。

側向負載仍是另一個問題。新支架無法把未導向的氣壓缸活塞桿變成線性軸承。核准平台前，應依側向負載失效機制檢查機台導向配置。

同一個氣壓缸本體可以支援多種安裝配置嗎？

Festo 2026 年 4 月的 DSBC 資料列出 32 至 125 mm 的七種缸徑、1 至 2,800 mm 行程，以及包含腳座、法蘭、耳軸、擺動支座與耳環配件的周邊系統。相同文件也記錄組合限制，證明模組化型錄仍需逐項檢查選配相容性（Festo DSBC，2026）。

可以，前提是製造商已設計並評定相關介面。圖面與料號系統必須回答五個問題：

1. 該安裝配件是否核准用於所選缸徑與氣壓缸型式？
2. 它可連接前端蓋、後端蓋、型材缸筒，還是只能裝在其中一處？
3. 是否與防塵套、鎖定裝置、加長桿、感測器、閥組或導向裝置衝突？
4. 新方向是否保留接口、緩衝調整器與感測器的操作空間？
5. 桿端連接是否相容於新的運動路徑？

例如，Festo 列出可沿型材缸筒安裝的耳軸法蘭套件，其他腳座與法蘭配件則連接到指定端蓋。其矩陣也顯示部分安裝座與防塵套或鎖定型式之間的排斥組合。只靠氣壓缸名稱無法判定這些組合。

介面權責矩陣可讓決策保持可稽核：

介面	控制方	所需證據
基本氣壓缸包絡	ISO 系列與供應商圖面	現行標準及已配置圖面
安裝座與氣壓缸連接	氣壓缸製造商	配件代碼、缸徑範圍、位置與緊固件
安裝座與機台連接	機台設計者	機架圖面、定位方法、螺栓與抗剪鍵設計
桿端接頭	供應商與連桿設計者	螺紋、銷軸、軸承、運動圓弧與角度自由度
功能驗收	機台擁有者	推力、時序、洩漏、緩衝、感測器與安全測試

採購可以替換外觀相似的支架嗎？只有在尺寸、材料、額定值、緊固件、定位特徵與供應商核准都相符後才可以。即使螺栓孔距相符，配件仍可能把樞軸放在錯誤位置，或使用較弱的銷軸。

多安裝方式設計在哪些地方降低成本？

一項 2025 年訂單式工程機械研究指出，減少模組變體後，其中一個高影響子系統具有約 29% 的潛在工程工時降幅。作者明確說明此結果只適用於該案例，庫存與交期影響仍需進一步建模。因此應把結果當作量測的證據，而不是通用致動器節省率（Grønvald 等人，2025）。

只有在不把成本轉移到支架、驗證或停機的情況下，減少重複工作或不必要零件，多安裝方式設計才會省錢。應依自家基準建立商業效益：

成本驅動因素	要記錄的基準	多安裝方式比較
工程	每個變體用於選型、繪圖、檢查與文件化的工時	發布共用本體與每個安裝套件的工時
採購零件	有效的氣壓缸、支架、銷軸、感測器與接頭 SKU	共用本體 SKU 加上核准配件 SKU
製造	客製支架、加工、焊接、塗裝與檢查	標準套件加上仍需使用的機台轉接板
組裝	安裝步驟、調整、對準與測試時間	各變體工作說明與驗證時間
備品	庫存價值、緊急採購、停產與拿錯零件事件	共用本體涵蓋範圍與安裝座專屬備品策略
變更管制	圖面修訂、BOM 更新、軟體或感測器變更	受控配置矩陣與發布記錄

應使用下列專案層級比較，而不是借用別人的百分比：

生命週期成本是氣壓缸本體、安裝套件、客製製造、工程工時、驗證、庫存持有成本與預期停機風險的總和。

當這個總和在計畫生產量與使用壽命期間下降時，平台才算成功。如果每個變體都需要客製轉接件，較便宜的本體也可能輸；如果稍貴的本體能消除重複圖面、簡化備品並保持感測器與接口一致，反而可能勝出。

設計審查應拒絕什麼？只計算減少的氣壓缸 SKU，卻忽略新增支架 SKU、重複銷軸、變體專屬作業說明或資格測試的商業案例，都不應通過。若要把範圍從單一產品平台擴大至全廠，請使用獨立的氣壓缸標準化架構。

建立多安裝方式平台的五個步驟

ISO 15552 涵蓋從 32 到 320 mm 的 11 種標稱缸徑，但尺寸範圍本身無法定義機台平台。ISO 10099 另行規定雙作用單桿氣壓缸的最終功能測試與允收標準。應把機械配合與功能發布視為兩層證據（ISO 15552，2025 年確認；ISO 10099，2023 年確認）。

1. 固定應用範圍

記錄實際運動壓力、所需伸出與縮回推力、行程、目標時間、循環、負載方向、側向負載、速度、緩衝需求、環境、安全功能與可用空間。如果各機型的輸入不同，應列出每個變體的最小與最大值。

2. 有意識地選擇共用本體

只有在所有計畫變體都符合缸徑、行程、壓力、溫度、密封、感測、緩衝與活塞桿穩定性限制後，才選定氣壓缸系列。基本推力計算可使用壓力與面積推力指南，再套用供應商裕量與應用檢查。

3. 建立安裝配置矩陣

為每個已發布配置指定代碼。列出本體料號、安裝套件、桿端硬體、定位特徵、緊固件規格、方向、接口方向、感測器位置與可使用的機型。在同一文件列出禁止組合；沒有寫明不代表核准。

4. 驗證每一條受力路徑

對每個安裝系列執行圖面審查與實體測試。確認全行程間隙、自由擺動、對準、緊固件操作空間、軟管運動、感測器運作、緩衝行為、洩漏與實際循環時間。腳座安裝測試成功，不代表耳環或耳軸變體已發布。

5. 在變更管制下發布配置

固定已接受的圖面、供應商代碼、檢查點、扭矩要求與機台測試記錄。如果供應商修訂本體或配件，就重新執行受影響的檢查。原設計者轉到其他專案後，彈性平台仍能受控，靠的就是這套方法。

何時應保留專用氣壓缸？

ISO 21287 涵蓋 20 至 100 mm、最高 10 bar 的薄型氣壓缸，但其範圍排除可調緩衝，且限制用於不需要該功能的應用。這提醒我們：標準安裝包絡不能凌駕於需要不同氣壓缸架構的運動或能量要求（ISO 21287:2004，2023 年確認）。

如果下列任一條件改變的是本體而不只是支架，就應保留專用氣壓缸或致動器：

• 負載需要整合導軌、防旋轉功能或外部滑座。
• 薄型空間、長行程或特殊安裝長度決定了架構。
• 應用需要可調緩衝、外部避震器或更高能量額定值。
• 沖洗、化學品、焊渣、低溫或高溫需要不同密封與材料。
• 安全功能需要經認證鎖定裝置、受監控閥架構或明確安全位置。
• 運動超出單一平面，需要球面接頭、導向連桿或不同運動配置。
• 擬議安裝方式無法讓接口、閥整合或感測器保持可維修。

轉接板能解決問題嗎？有時可以。例如，剛性加工板可在兩種機架孔距間保留經驗證的氣壓缸本體，但不應產生新力矩、遮擋調整點，或讓對準依賴薄板。轉接板需要自己的圖面、材料、定位特徵與檢查標準。

無桿致動器則需要另一條界線。其滑座、導向與安裝行為不同於可拆式安裝的拉桿氣壓缸。機台需要長距離導向行程，而不是標準活塞桿與配件支架時，請使用無桿氣壓缸安裝指南。

多安裝方式致動器詢價檢查表

Festo 2026 年 DSBC 模組化系列包含 -40 至 +80°C 與 0 至 +150°C 的溫度型式，以及多種緩衝、活塞桿、鎖定與防腐選配。因此，有用的詢價資料必須在要求多種安裝套件前，先識別已配置本體與應用限制（Festo DSBC，2026）。

請以一份受控資料包提供下列欄位：

詢價欄位	應提供內容	重要原因
機台變體	型號名稱、年產量、維修地點	定義平台邊界與備品策略
氣壓缸工作條件	缸徑、行程、活塞桿、運動壓力、負載、速度、循環	確認一個本體涵蓋所有變體
安裝配置	腳座、法蘭、耳環、耳軸或其他核准型式	讓供應商報出精確配件代碼
受力路徑	推或拉、固定或擺動、側向負載、力矩、衝擊	決定安裝位置、抗剪鍵、銷軸與活塞桿檢查
幾何	安裝長度、樞軸座標、完整運動圓弧、間隙	避免只選支架而破壞機構
介面	接口、接頭、桿端、感測器、線纜、緩衝操作空間	保護安裝與維修性
環境	溫度、沖洗、腐蝕、粉塵、化學品	選擇密封、材料、刮塵圈、防塵套與塗層
驗證	圖面審查、首件、洩漏、時序、衝擊、感測器測試	定義量產發布前的驗收
變更管制	所需通知、圖面版本、追溯性	讓未來交付品等同核准配置

要求供應商回傳選配專屬圖面與配置矩陣，而不只是系列型錄。圖面應標示哪些介面符合標準，哪些仍由供應商控制。如果專案包含跨供應商採購，應採用更嚴格的 ISO 15552 互換性流程。

本文刻意不放置計算器工具卡。推力、活塞桿挫屈與緩衝能量在應用審查中可能很重要，但現有計算器都不能判定安裝座反作用力、支架強度、配件相容性或平台總成本。突出顯示計算器會暗示它能完成實際上無法涵蓋的評估。

工程師常問哪些多安裝方式致動器問題？

ISO 15552 涵蓋 32-320 mm、10 bar 的可拆式安裝系列；Festo 2026 年 DSBC 型錄則顯示，真實產品系列還會加入選配專屬限制。實務上，只有在有文件的相容與驗證範圍內，安裝彈性才有價值（ISO 15552；Festo DSBC）。

多安裝方式代表氣壓缸可以旋轉 360 度嗎？

不是。Parker 說明耳環與耳軸配置用於單一平面內的桿端圓弧運動，並列出六種樞軸型式。耳軸建立一條明確樞軸，不是萬向接頭。平面外運動需要額定球面配置、導向機構或不同致動器（Parker 0900P-6，2025）。

每個安裝套件都能承受氣壓缸完整額定推力嗎？

不要如此假設。ISO 15552 的 10 bar 範圍定義氣壓缸系列，不代表每個配件都能承受機架反作用力或緊固件負載。應檢查安裝座缸徑範圍、負載方向、銷軸或螺栓額定值、定位方法與供應商限制。長行程推動工作還要另行審查活塞桿挫屈（ISO 15552，2025 年確認）。

多安裝方式氣壓缸可以多快重新配置？

沒有可辯護的通用分鐘數。Festo 2026 年矩陣包含可拆式腳座、法蘭、擺動支座與耳軸套件；Parker 則指出中間固定耳軸需在製造時指定。應實測隔離、拆卸、安裝、對準與功能測試五項真實工作（Festo DSBC；Parker）。

多安裝方式標準化能節省多少成本？

應依自家基準計算。2025 年模組化機械案例在一個子系統發現約 29% 的潛在工程工時降幅，不是通用氣壓缸節省率。應比較本體與支架 SKU、工程工時、客製製造、驗證、備品、持有成本與停機風險（Grønvald 等人，2025）。

ISO 15552 能讓不同供應商的安裝座互換嗎？

ISO 15552 定義 32-320 mm 缸徑、最高 10 bar 系列的基本、安裝與配件尺寸，但不會標準化每個接口、桿端、感測器、緩衝、材料或供應商選配。替換前應核准精確圖面、配置代碼、首件與功能測試（ISO 15552，2025 年確認）。

良好的多安裝方式平台讓設計者有選擇，同時不隱藏工程責任。介面與工作條件保持受控時可重複使用本體；負載路徑、環境、運動或安全功能需要不同設計時，則保留專用致動器。
