Bộ truyền động đa kiểu lắp có thể giảm công việc thiết kế lại khi một dòng xi lanh đã được chứng minh chấp nhận nhiều bộ gá được lập tài liệu. Sự linh hoạt hữu ích đến từ giao diện cơ khí được kiểm soát, không phải từ giả định mọi giá đỡ đều thay thế được. Nhà chế tạo máy đạt giá trị cao nhất khi tái sử dụng thân xi lanh nhưng vẫn xác minh từng đường truyền tải, không gian hở và tổ hợp phụ kiện.
Đây là quyết định ở cấp nền tảng máy. Một chương trình tiêu chuẩn hóa xi lanh khí nén toàn nhà máy có phạm vi rộng hơn: quản lý tài sản lắp đặt, phụ tùng, rủi ro nhà cung cấp và ngoại lệ trên nhiều máy.
Điểm chính cần ghi nhớ
- ISO 15552 bao phủ xi lanh có gá tháo rời từ 32 đến 320 mm, tối đa 10 bar.
- Chỉ tái sử dụng thân xi lanh khi bộ gá, đường truyền tải, cổng, cảm biến và giảm chấn vẫn tương thích.
- Đo mức tiết kiệm từ giờ kỹ thuật, SKU đang dùng, giá đỡ, phụ tùng và công việc xác nhận thực tế.
Thông tin nhà xuất bản có tại trang Giới thiệu. Gửi câu hỏi kỹ thuật hoặc yêu cầu sửa nội dung qua Liên hệ.
Bộ truyền động đa kiểu lắp là gì trong thiết kế máy thực tế?
ISO 15552 định nghĩa kích thước gá tháo rời và phụ kiện cho xi lanh khí nén đường kính 32 đến 320 mm, áp suất danh định tối đa 1,000 kPa hay 10 bar. Phạm vi này hỗ trợ giao diện tái sử dụng nhưng không bảo đảm mọi kiểu gá, tùy chọn hay chế độ làm việc dùng chung một thân (ISO 15552:2018, xác nhận 2025).
Bộ truyền động đa kiểu lắp nên được hiểu là nền tảng xi lanh có tập hợp điểm liên kết và phụ kiện lắp tương thích được kiểm soát. Tùy dòng sản phẩm, phụ kiện có thể gồm chân đế, mặt bích trước/sau, càng, mặt bích trunnion, gối xoay, càng đầu cần và mắt cầu.
“Đa kiểu” mô tả các lựa chọn cấu hình. Nó không có nghĩa xi lanh xoay tùy ý sau lắp đặt và không loại bỏ việc kiểm tra lực đi vào khung. Mặt bích chịu lực dọc trục, chân đế chịu phản lực lệch tâm và càng chạy theo cung tạo ứng suất khác nhau dù đường kính và hành trình không đổi.
Lợi thế thực tế là gì? Nhà chế tạo có thể cố định một bao xi lanh, khái niệm cảm biến, chuẩn cổng và quy trình bảo dưỡng, rồi phát hành nhiều bộ gá đã duyệt cho các biến thể máy. Cách này hẹp hơn khả năng thay thế xi lanh ISO 15552 giữa nhà cung cấp, vốn còn cần so bản vẽ và bằng chứng mẫu đầu.
Ranh giới hữu ích nhất là: tiêu chuẩn hóa thân, cấu hình giao diện và xác nhận ứng dụng. Nếu kiểu gá mới làm thay đổi cần piston, giảm chấn, bộ phớt hoặc kết cấu xi lanh, đó không còn là biến thể chỉ đổi giá đỡ.
Chọn kiểu gá theo đường truyền tải
Parker chia gá xoay thành sáu biến thể, gồm hai loại càng, ổ cầu và ba vị trí trunnion. Hãng cũng nêu gá đầu nắp phù hợp tải đẩy chính, còn gá đầu cần phù hợp tải kéo chính. Chọn gá theo hướng lực và hình học chuyển động, không theo lỗ bu lông có sẵn (Parker 0900P-6, 2025).
| Họ kiểu gá | Quan hệ chuyển động | Quy tắc đường truyền tải | Chi tiết máy phải kiểm soát |
|---|---|---|---|
| Mặt bích trước/sau | Cố định, thẳng | Giữ lực chính gần đường tâm; chọn đầu cần/nắp theo kéo hay đẩy | Mặt chuẩn phẳng, vòng bu lông, uốn mặt bích, lối bảo dưỡng |
| Chân/đế bên | Cố định, thẳng | Lệch giữa mặt gá và đường tâm lực tạo mô-men lật | Tải có dẫn hướng, then/chốt, giãn nở nhiệt |
| Càng sau | Xoay trong một mặt phẳng | Xi lanh và đầu cần phải xoay tự do hết cung | Trục chốt song song, cắt chốt, chuyển động ống, ổn định cần dài |
| Trunnion | Xoay trong một mặt phẳng | Đỡ hai chốt chịu cắt và giảm uốn | Gối đồng trục, khoảng hở vai, vị trí trunnion xác định |
| Khớp cầu | Sai lệch góc giới hạn | Chỉ dùng trong giới hạn góc/áp của nhà cung cấp | Định mức ổ, góc lệch, khớp đầu cần tương ứng |
Đường truyền tải là tuyến lực từ piston qua gá xi lanh vào khung. Parker cảnh báo xi lanh gá bên nên dùng then hoặc chốt để chịu tải chính nhưng không khóa cứng cả hai đầu. Xi lanh phải giãn nở theo nhiệt độ và áp suất.

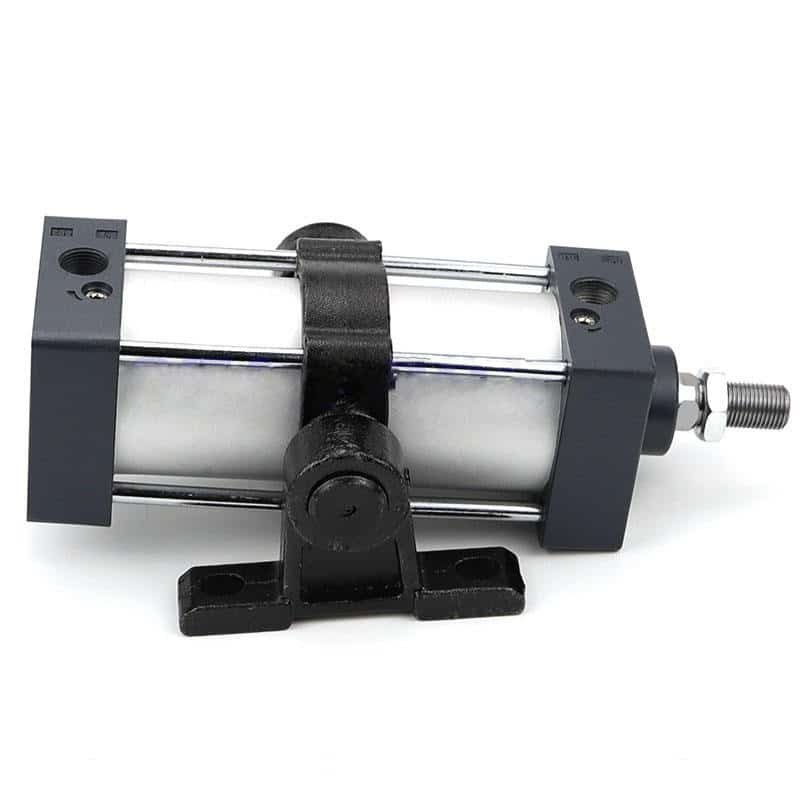

Trunnion cần rà soát hình học riêng. Parker yêu cầu gối dài ít nhất bằng chốt trunnion và khuyến nghị đặt gần mặt vai. Hướng dẫn ứng dụng xi lanh trunnion trình bày hỗ trợ chốt, góc lực, ổn định cần và chạy thử.
Tải ngang vẫn là vấn đề riêng. Giá đỡ mới không biến cần xi lanh không dẫn hướng thành ổ trượt tuyến tính. Kiểm tra dẫn hướng máy theo cơ chế hỏng do tải ngang trước khi duyệt nền tảng.
Một thân xi lanh có hỗ trợ nhiều cấu hình lắp không?
Dữ liệu Festo DSBC tháng 4/2026 liệt kê bảy đường kính 32 đến 125 mm, hành trình 1 đến 2,800 mm và hệ phụ kiện gồm chân, mặt bích, trunnion, gối xoay, càng. Tài liệu cũng ghi hạn chế tổ hợp, chứng minh catalog mô-đun vẫn cần kiểm tra từng tùy chọn (Festo DSBC, 2026).
Có, nếu nhà sản xuất thiết kế và định mức các giao diện liên quan. Bản vẽ và mã hàng phải trả lời năm câu hỏi:
- Phụ kiện có được duyệt cho đường kính và biến thể xi lanh đã chọn không?
- Nó gắn vào nắp ổ, nắp cuối, thân profile hay chỉ một vị trí?
- Có xung đột với bellow, khóa, cần kéo dài, cảm biến, bộ van hay dẫn hướng không?
- Hướng mới có giữ lối đến cổng, vít chỉnh giảm chấn và cảm biến không?
- Đầu cần có tương thích đường chuyển động mới không?
Ví dụ Festo có bộ mặt bích trunnion lắp dọc thân profile, trong khi chân và mặt bích khác gắn vào nắp xác định. Ma trận còn nêu loại trừ giữa một số gá với bellow hoặc khóa. Tên xi lanh không đủ để giải quyết các tổ hợp.
Một ma trận quyền sở hữu giao diện giữ quyết định có thể truy vết:
| Giao diện | Bên kiểm soát | Bằng chứng cần có |
|---|---|---|
| Bao xi lanh cơ bản | Họ ISO và bản vẽ nhà cung cấp | Tiêu chuẩn hiện hành và bản vẽ cấu hình |
| Liên kết gá-xi lanh | Nhà sản xuất xi lanh | Mã phụ kiện, dải đường kính, vị trí, bu lông |
| Liên kết gá-máy | Nhà thiết kế máy | Bản vẽ khung, định vị, thiết kế bu lông/then |
| Khớp đầu cần | Nhà cung cấp và thiết kế liên kết | Ren, chốt, ổ, cung chuyển động, tự do góc |
| Nghiệm thu chức năng | Chủ máy | Thử lực, thời gian, rò rỉ, giảm chấn, cảm biến, an toàn |
Bộ phận mua hàng có thể thay giá đỡ trông tương tự không? Chỉ sau khi khớp kích thước, vật liệu, định mức, bu lông, đặc trưng định vị và phê duyệt nhà cung cấp. Cùng vòng bu lông vẫn có thể đặt sai tâm xoay hoặc dùng chốt yếu hơn.
Thiết kế đa kiểu lắp giảm chi phí ở đâu?
Một nghiên cứu máy thiết kế theo đơn hàng năm 2025 thấy tiềm năng giảm khoảng 29% giờ kỹ thuật trong một hệ thống con có tác động cao sau khi giảm biến thể mô-đun. Tác giả nhấn mạnh kết quả theo trường hợp và cần mô hình thêm tồn kho, thời gian giao. Dùng nó làm bằng chứng cần đo, không phải tỷ lệ tiết kiệm chung (Grønvald và cộng sự, 2025).
Thiết kế đa kiểu lắp chỉ tiết kiệm khi loại công việc lặp và linh kiện thừa mà không chuyển chi phí sang giá đỡ, xác nhận hoặc dừng máy. Lập cơ sở từ dữ liệu riêng:
| Yếu tố chi phí | Dữ liệu cơ sở | So sánh đa kiểu lắp |
|---|---|---|
| Kỹ thuật | Giờ chọn, vẽ, kiểm tra và lập tài liệu từng biến thể | Giờ phát hành thân chung và từng bộ gá |
| Linh kiện mua | SKU xi lanh, giá, chốt, cảm biến, đầu nối đang dùng | SKU thân chung cộng phụ kiện đã duyệt |
| Chế tạo | Giá tùy chỉnh, gia công, hàn, sơn và kiểm tra | Bộ tiêu chuẩn và tấm chuyển tiếp còn lại |
| Lắp ráp | Bước lắp, chỉnh, căn và thử | Hướng dẫn và thời gian xác minh theo biến thể |
| Phụ tùng | Giá trị kho, mua khẩn, lỗi thời, lấy nhầm | Khả năng dùng chung thân và chiến lược phụ tùng gá |
| Quản lý thay đổi | Sửa bản vẽ, BOM, phần mềm/cảm biến | Ma trận cấu hình và hồ sơ phát hành |
Dùng so sánh theo dự án thay vì phần trăm vay mượn:
Chi phí vòng đời bằng tổng thân xi lanh, bộ gá, chế tạo tùy chỉnh, giờ kỹ thuật, xác nhận, chi phí giữ tồn kho và rủi ro dừng máy dự kiến.
Nền tảng thắng khi tổng này giảm trên sản lượng và tuổi thọ dự kiến. Thân rẻ có thể thua nếu mọi biến thể cần tấm chuyển tiếp riêng. Thân đắt hơn có thể thắng khi loại bản vẽ lặp, đơn giản phụ tùng và giữ cảm biến/cổng nhất quán.
Rà soát phải bác trường hợp chỉ đếm giảm SKU xi lanh mà bỏ qua SKU giá mới, chốt trùng, hướng dẫn riêng hoặc thử thẩm định. Với triển khai toàn nhà máy, dùng khung tiêu chuẩn hóa xi lanh.
Quy trình nền tảng đa kiểu lắp năm bước
ISO 15552 bao phủ 11 đường kính danh nghĩa từ 32 đến 320 mm, nhưng chỉ dải kích thước không định nghĩa nền tảng máy. ISO 10099 quy định phép thử chức năng cuối và tiêu chí chấp nhận cho xi lanh tác động kép một cần. Xem độ khớp cơ khí và phát hành chức năng là hai lớp bằng chứng (ISO 15552, xác nhận 2025; ISO 10099, xác nhận 2023).
1. Cố định phạm vi ứng dụng
Ghi áp suất động thực, lực tiến/lùi, hành trình, thời gian mục tiêu, chu kỳ, hướng tải, tải ngang, tốc độ, nhu cầu giảm chấn, môi trường, chức năng an toàn và không gian. Nếu khác theo mẫu máy, nêu min/max từng biến thể.
2. Chủ động chọn thân chung
Chỉ chọn họ xi lanh sau khi mọi biến thể phù hợp giới hạn đường kính, hành trình, áp suất, nhiệt độ, phớt, cảm biến, giảm chấn và ổn định cần. Dùng hướng dẫn lực áp suất-diện tích cho tính lực cơ bản, rồi áp dụng hệ số và kiểm tra nhà cung cấp.
3. Lập ma trận cấu hình gá
Gán mã cho mỗi cấu hình phát hành. Liệt kê mã thân, bộ gá, đầu cần, đặc trưng định vị, bu lông, hướng, hướng cổng, vị trí cảm biến và mẫu máy được dùng. Ghi cả tổ hợp cấm; không ghi không có nghĩa đã duyệt.
4. Xác nhận từng đường truyền tải
Rà soát bản vẽ và thử vật lý cho từng họ gá. Xác nhận khoảng hở toàn hành trình, xoay tự do, căn chỉnh, lối bu lông, chuyển động ống, cảm biến, giảm chấn, rò rỉ và chu kỳ thực. Một thử chân đế đạt không phát hành biến thể càng hoặc trunnion.
5. Phát hành cấu hình dưới quản lý thay đổi
Cố định bản vẽ, mã nhà cung cấp, điểm kiểm tra, mô-men siết và hồ sơ thử máy. Nếu nhà cung cấp sửa thân hoặc phụ kiện, mở lại kiểm tra liên quan. Nhờ vậy nền tảng linh hoạt vẫn được kiểm soát khi người thiết kế ban đầu rời dự án.
Khi nào nên giữ một xi lanh chuyên dụng?
ISO 21287 bao phủ xi lanh compact 20 đến 100 mm, tối đa 10 bar, nhưng loại trừ giảm chấn điều chỉnh và giới hạn ở ứng dụng không cần chức năng đó. Bao lắp tiêu chuẩn không thể ghi đè yêu cầu chuyển động/năng lượng cần kiến trúc khác (ISO 21287:2004, xác nhận 2023).
Giữ xi lanh hoặc bộ truyền động chuyên dụng khi:
- Tải cần dẫn hướng tích hợp, chống xoay hoặc xe trượt ngoài.
- Bao compact, hành trình dài hoặc chiều dài lắp khác thường quyết định kiến trúc.
- Cần giảm chấn điều chỉnh, giảm xóc ngoài hoặc định mức năng lượng cao hơn.
- Rửa, hóa chất, bắn hàn, nhiệt thấp/cao cần phớt và vật liệu khác.
- Chức năng an toàn cần khóa chứng nhận, kiến trúc van giám sát hoặc vị trí an toàn xác định.
- Chuyển động rời một mặt phẳng và cần khớp cầu, liên kết dẫn hướng hoặc động học khác.
- Vị trí cổng, tích hợp van hoặc lối cảm biến không còn bảo dưỡng được.
Tấm chuyển tiếp có giải quyết được không? Đôi khi có. Tấm gia công cứng có thể giữ thân đã xác nhận qua hai mẫu khung. Nó không được tạo mô-men mới, chặn điểm chỉnh hoặc khiến căn chỉnh phụ thuộc tấm mỏng. Tấm cần bản vẽ, vật liệu, đặc trưng định vị và tiêu chí kiểm tra riêng.
Bộ truyền động không cần có ranh giới khác. Xe trượt, dẫn hướng và cách lắp khác xi lanh thanh giằng gá tháo rời. Dùng hướng dẫn lắp xi lanh không cần khi cần hành trình dài có dẫn hướng.
Danh sách RFQ cho bộ truyền động đa kiểu lắp
Dải DSBC 2026 của Festo có biến thể nhiệt độ -40 đến +80°C và 0 đến +150°C, cùng nhiều tùy chọn giảm chấn, cần, khóa, chống ăn mòn. RFQ phải nhận diện thân cấu hình và giới hạn ứng dụng trước khi hỏi nhiều bộ gá (Festo DSBC, 2026).
Gửi một gói dữ liệu kiểm soát:
| Trường RFQ | Nội dung | Vì sao quan trọng |
|---|---|---|
| Biến thể máy | Tên mẫu, sản lượng năm, nơi bảo dưỡng | Xác định ranh giới nền tảng và phụ tùng |
| Chế độ xi lanh | Đường kính, hành trình, cần, áp suất động, tải, tốc độ, chu kỳ | Xác nhận một thân bao phủ mọi biến thể |
| Cấu hình gá | Chân, mặt bích, càng, trunnion hoặc kiểu khác | Cho phép báo đúng mã phụ kiện |
| Đường truyền tải | Đẩy/kéo, cố định/xoay, tải ngang, mô-men, va đập | Xác định vị trí gá, then, chốt và kiểm tra cần |
| Hình học | Chiều dài lắp, tọa độ xoay, cung hành trình, khoảng hở | Ngăn chọn chỉ theo giá đỡ làm hỏng cơ cấu |
| Giao diện | Cổng, đầu nối, đầu cần, cảm biến, cáp, lối giảm chấn | Bảo vệ lắp đặt và bảo dưỡng |
| Môi trường | Nhiệt, rửa, ăn mòn, bụi, hóa chất | Chọn phớt, vật liệu, gạt, bellow, lớp phủ |
| Xác nhận | Bản vẽ, mẫu đầu, rò rỉ, thời gian, va đập, cảm biến | Định nghĩa nghiệm thu trước sản xuất |
| Quản lý thay đổi | Thông báo, phiên bản bản vẽ, truy xuất | Giữ lô sau tương đương cấu hình duyệt |
Yêu cầu nhà cung cấp trả bản vẽ theo tùy chọn và ma trận cấu hình, không chỉ brochure họ sản phẩm. Bản vẽ phải nêu giao diện nào theo tiêu chuẩn và giao diện nào do nhà cung cấp kiểm soát. Nếu lấy nhiều nguồn, áp dụng quy trình thay thế ISO 15552 nghiêm ngặt hơn.
Các công cụ tính được chủ động bỏ qua. Lực, ổn định cần và năng lượng giảm chấn có thể quan trọng, nhưng không công cụ hiện tại nào xác định phản lực gá, độ bền giá, tương thích phụ kiện hoặc tổng chi phí nền tảng. Đặt thẻ công cụ nổi bật sẽ tạo ấn tượng sai về tính đầy đủ.
Kỹ sư thường hỏi gì về bộ truyền động đa kiểu lắp?
ISO 15552 bao phủ dòng gá tháo rời 32-320 mm, 10 bar, còn catalog DSBC 2026 cho thấy họ sản phẩm thực có hạn chế theo tùy chọn. Tính linh hoạt chỉ có giá trị trong phạm vi tương thích và xác nhận có hồ sơ (ISO 15552; Festo DSBC).
Đa kiểu lắp có nghĩa xi lanh xoay 360 độ không?
Không. Parker mô tả càng và trunnion cho quỹ đạo cong trong một mặt phẳng, với sáu biến thể xoay. Trunnion tạo một trục xác định, không phải khớp vạn năng. Chuyển động ngoài mặt phẳng cần khớp cầu đúng định mức, dẫn hướng hoặc bộ truyền động khác (Parker 0900P-6, 2025).
Mọi bộ gá có chịu toàn bộ lực định mức xi lanh không?
Không được giả định. Phạm vi 10 bar của ISO 15552 định nghĩa dòng xi lanh, không định nghĩa phản lực khung hay khả năng bu lông của mọi phụ kiện. Kiểm tra dải đường kính, hướng tải, định mức chốt/bu lông, định vị và giới hạn nhà cung cấp. Đẩy hành trình dài cần kiểm tra mất ổn định cần riêng (ISO 15552, xác nhận 2025).
Cấu hình lại xi lanh đa kiểu lắp mất bao lâu?
Không có số phút chung đáng tin. Ma trận Festo có chân, mặt bích, gối xoay và trunnion tháo được; Parker lưu ý trunnion cố định trung gian được quy định khi sản xuất. Hãy đo năm việc thật: cô lập, tháo, lắp, căn và thử chức năng (Festo DSBC; Parker).
Tiêu chuẩn hóa đa kiểu lắp tiết kiệm bao nhiêu?
Tính từ dữ liệu riêng. Nghiên cứu mô-đun 2025 thấy tiềm năng giảm khoảng 29% giờ kỹ thuật ở một hệ thống con, không phải mức tiết kiệm chung cho xi lanh. So SKU thân/giá, giờ kỹ thuật, chế tạo, xác nhận, phụ tùng, chi phí tồn kho và dừng máy (Grønvald và cộng sự, 2025).
ISO 15552 có làm gá của các nhà cung cấp thay thế được không?
ISO 15552 định nghĩa kích thước cơ bản, gá và phụ kiện cho 32-320 mm ở tối đa 10 bar. Tiêu chuẩn không thống nhất mọi cổng, đầu cần, cảm biến, giảm chấn, vật liệu hay tùy chọn. Phê duyệt bản vẽ, mã cấu hình, mẫu đầu và thử chức năng trước khi thay (ISO 15552, xác nhận 2025).
Nền tảng đa kiểu lắp tốt tạo lựa chọn mà không che trách nhiệm kỹ thuật. Tái sử dụng thân khi giao diện và chế độ vẫn được kiểm soát. Giữ bộ truyền động riêng khi đường tải, môi trường, chuyển động hoặc chức năng an toàn cần thiết kế khác.
