型材式或拉桿式氣缸結構都不是在所有應用中必然較佳。以同為 63 mm 缸徑的 AVENTICS ISO 15552 產品為例，PRA 型材式氣缸與 TRB 拉桿式氣缸都標示在 6.3 bar 下提供 1,960 N 推出力，最高工作壓力為 10 bar（AVENTICS PRA；AVENTICS TRB）。真正的選擇重點是安裝外形、感測器安裝方式、外露程度、維修方式，以及特定組態的佐證資料。
重點摘要
- 同為 63 mm 缸徑的型材式與拉桿式氣缸，在 6.3 bar 下都可提供 1,960 N 推出力。
- 結構方式改變的是外部形態與維修途徑，而不是推力公式。
- 選型前，請確認確切圖面、維修說明、使用環境與感測器配置。
型材式與拉桿式氣缸：簡短結論
63 mm AVENTICS PRA 型材式氣缸與 TRB 拉桿式氣缸範例，都標示 1,765 N 拉入力、在 6.3 bar 下 1,960 N 推出力，以及 10 bar 最高壓力（AVENTICS PRA；AVENTICS TRB）。相同條件下的結果，排除了任何一種結構必然勝出的說法。
請先確定缸徑、行程、壓力、負載方向、速度、緩衝與安裝方式，再把結構視為安裝配置和生命週期的決策。型材式本體可提供整齊的矩形外形與整合式磁簧開關槽。外露拉桿式設計則可能提供熟悉的夾緊組件，以及便利的外部附件安裝點。這些都是實用差異，但不能取代應用計算。
最快的判斷原則很簡單：如果兩個候選方案都符合所需推力、行程、安裝方式、速度與環境，就選擇其外部幾何形狀與文件化維修途徑能降低整機風險的方案。只要其中一個候選方案不符合已配置的介面，其結構優勢就不再重要。
結構方式實際改變了什麼？
ISO 15552 涵蓋缸徑 32 至 320 mm、10 bar 的尺寸系列，但它標準化的是基本尺寸、安裝尺寸與附件尺寸，而不是規定唯一的本體結構（ISO 15552:2018，2025 年確認）。因此，型材式與拉桿式氣缸可以共用同一介面系列，同時保留不同的外部結構。
型材式氣缸結構通常將工作缸筒置於具有縱向溝槽或感測器槽的鋁擠型本體內。端蓋的確切固定方式因型號而異，不能一概描述為無接縫、不漏氣或不可維修。

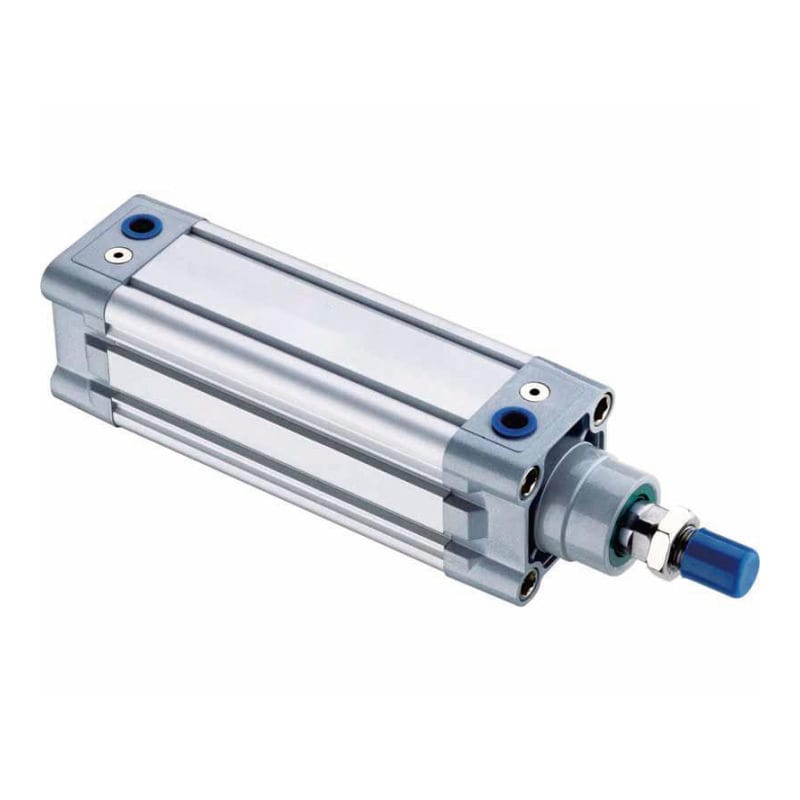

拉桿式氣缸結構使用外部拉桿與緊固件，將分離的端蓋夾緊在缸筒兩端。這不代表缸筒一定經過焊接，也不能證明每款產品都可在現場維修。安全維修方式仍須以製造商的組裝與維修說明為準。
為何結構不會增加氣缸推力？
相同的 63 mm 範例在同一個 6.3 bar 基準下產生相同的 1,960 N 推出力，是因為氣動推力取決於壓力與有效活塞面積（AVENTICS PRA；AVENTICS TRB）。鋁擠型本體或四支外部拉桿都不會增加活塞面積。
理想推出力的計算式如下：
其中， 是推出力， 是扣除管路與閥損失後的氣缸有效壓力， 是活塞缸徑。拉入力使用 ，其中 是活塞桿直徑。實際可用推力還必須為摩擦、壓力變動、加速度與應用安全裕量預留空間。
如果在相同有效壓力下，以 63 mm 型材式氣缸替換 63 mm 拉桿式氣缸，會發生什麼事？理論活塞推力不會增加。若需要更大推力，應在額定值最低的元件限制內，重新評估缸徑或壓力。氣缸推力計算器可協助比較這些輸入條件，而不會把結構方式誤當成推力倍數。
壓力額定值、剛性與活塞桿屈曲是結構優勢嗎？
Parker 的 ISO 15552 P1F 系列同時提供平滑型材式與拉桿式設計，技術型錄列出的系列工作壓力範圍為 1 至 10 bar（Parker P1F 技術型錄）。因此，壓力額定值是系列與組態特性，不是型材式本體的專屬優勢。
評估剛性也需要明確的負載路徑。缸筒與端部固定方式攸關承壓能力，但側向負載、安裝對心、導向剛性、活塞桿直徑及無支撐長度，可能才是左右機器表現的主要因素。如果活塞桿承受懸臂力矩，或因安裝不對心而卡滯，改變缸筒外部結構並不能解決根本原因。請另外檢視懸臂安裝的氣缸撓曲與側向負載改善方法。
活塞桿屈曲是一項壓縮柱檢查。Parker 型錄依最大活塞推力、行程或屈曲長度及安裝條件選擇活塞桿直徑，建議安全係數範圍為 3.5 至 5。氣動氣缸活塞桿屈曲計算器可初步篩查這項風險，但仍須輸入實際活塞桿、行程、安裝方式與負載。
型材式結構通常適合哪些情況？
AVENTICS PRA 範例在 63 mm、10 bar 組態中結合 ISO 15552 型材式本體、磁性活塞與感測器相容性（AVENTICS PRA）。當機器需要整齊的矩形外形、整合式溝槽及較少外露拉桿時，型材式結構通常較有利。
在有護欄的組裝工作站中，如果磁簧開關必須沿缸筒滑動且不想加裝支架，這些特點就很重要。相較於外露的拉桿、螺帽與凹槽，平滑外表面也可能更容易擦拭。不過，「平滑」並不等同於取得衛生認證。是否適合沖洗，取決於材質、防護等級、密封、緊固件、潤滑劑、排水、化學相容性與安裝方向。
型材式結構也能簡化 CAD 佈置，但不能假設每款型材式氣缸都更短或更窄。氣口方向、緩衝調整器、磁性感測器、電纜出口、安裝腳座與桿端附件，都可能決定真正的安裝外形。依我們的經驗，包含已安裝附件的 3D 模型，能顯示裸缸型錄輪廓看不出的干涉問題。
外露拉桿通常適合哪些情況？
AVENTICS 發布一份同時涵蓋 PRA 與 TRB 氣缸的維修說明，其中包含各型號的拉桿組裝步驟與鎖緊扭矩（AVENTICS PRA/TRB 維修說明）。這份資料說明為何必須依確切手冊判斷可維修性：兩種結構都可能有文件化的維修途徑，但作業順序不同。
外露拉桿可讓夾緊結構一目了然，也可支援供應商專用的磁簧開關支架或附件。依我們的經驗，熟悉這種設計的維修團隊，在具備合格技術人員、備用密封件、扭矩資料、清潔組裝空間及維修後測試條件時，可能偏好這種方式。它必然是成本最低的選擇嗎？不是。作業可及性、污染風險、停機時間與替換品取得難度仍然重要。
拉桿也會形成額外的外部表面與縫隙，在碎屑多、經常擦拭、護欄空間狹窄或電纜容易勾掛的環境中可能不理想。相反地，在受保護的機器區域內，這些疑慮可能微不足道。如果維修經濟性是選型關鍵，應使用確切的故障與零件資料進行維修或替換評估，而不是認定某種結構具有通用的壽命優勢。
七項選型矩陣
ISO 15552 的適用範圍涵蓋 32 至 320 mm 缸徑與 10 bar 系列，但這些標準尺寸不會替您決定本體形式（ISO 15552:2018，2025 年確認）。實用的矩陣會分開標準控制的介面、供應商控制的結構，以及應用控制的驗收條件。
| 選型因素 | 應索取的佐證資料 | 型材式通常適合的情況 | 拉桿式通常適合的情況 |
|---|---|---|---|
| 安裝外形 | 包含接頭、感測器、安裝件與電纜彎曲空間的選配專用 2D/3D 圖面 | 平滑矩形本體或整合式溝槽可減少干涉 | 外部拉桿與支架可裝入現有護欄空間 |
| 感測器 | 核准的磁簧開關清單、溝槽或支架細節、感測範圍 | 整合式溝槽可簡化感測器定位 | 偏好外部支架硬體，或現場已將其標準化 |
| 環境 | 材質、塗層、IP、防塵密封、潤滑劑及清潔劑相容性 | 較少外露拉桿，可簡化日常外部清潔 | 區域受保護，外部縫隙不會造成維修問題 |
| 維修途徑 | 維修手冊、套件編號、扭矩表、測試程序 | 確切型材系列有維修支援或可快速替換 | 確切拉桿系列支援由合格人員拆解，且備有庫存零件 |
| 行程與缸徑 | 型錄範圍與屈曲計算 | 所需尺寸位於供應商的型材式產品範圍內 | 拉桿式產品範圍更完整地支援長行程或大缸徑 |
| 替換 | ISO 系列與完整組態圖面比較 | 所有介面及附件均無干涉，不需修改 | 現有支架、磁簧開關與維修慣例較適合拉桿式外形 |
| 壓力與推力 | 額定壓力、缸徑、活塞桿、推力基準、閥損失 | 所選型材式 SKU 符合計算出的工作需求 | 所選拉桿式 SKU 符合同一組計算需求 |
實務上，各列可能指向相反方向。請依故障後果為矩陣加權，不要只計算勾選數量。不能讓感測器支架偏好凌駕於不相容的清潔劑、過細的活塞桿，或緊急替換品難以取得等問題。若要制定全廠決策，請把矩陣納入受控的氣動氣缸標準化計畫。
ISO 15552 型材式氣缸可以直接替換拉桿式氣缸嗎？
ISO 15552 針對 32 至 320 mm 缸徑的可拆式安裝件，標準化基本尺寸、安裝尺寸與附件尺寸，但不保證氣口、活塞桿螺紋、緩衝、感測器、材質或選配代碼完全相同（ISO 15552:2018，2025 年確認）。共用標準只是替換檢查的起點，不是完成條件。
核准替換品前，請依序準備下列佐證資料：
- 比對標準系列、缸徑、行程、安裝形式與安裝尺寸。
- 比較完整組態圖面，包括縮回與伸出長度、活塞桿螺紋、氣口、緩衝調整器、感測器槽及附件間隙。
- 確認壓力、溫度、材質、密封、潤滑劑、環境、速度、側向負載及屈曲限制。
- 在實際機器上核對磁簧開關、連接器、電纜路徑、接頭、流量控制閥與護欄。
- 檢查首件、執行受控功能測試，並鎖定核准的零件代碼與圖面版次。
僅憑「ISO 15552」能發現電纜連接器撞上護欄嗎？不能。較安全的方法，是採用ISO 15552 氣缸互換性指南中的四層核准程序：尺寸配合、完整組態介面、功能等效，以及驗證後放行。
結論：先選證據，再選結構
同為 63 mm 的 AVENTICS 型材式與拉桿式氣缸範例，都公布在 6.3 bar 下提供 1,960 N 推出力，最高工作壓力為 10 bar（AVENTICS PRA；AVENTICS TRB）。這項比較，比籠統宣稱某種結構更強、更快或壽命更長更有參考價值。
先從動作與負載開始，再確認壓力、安裝、導向、緩衝、感測器、環境與維修能力。當兩個候選方案都通過這些門檻後，結構才成為實務選擇：若重視其外部形態與整合功能，可選型材式；若重視文件所支援的外露夾緊結構與維修方式，可選拉桿式。
型材式與拉桿式氣缸常見問題
ISO 15552 定義缸徑 32 至 320 mm、10 bar 的尺寸系列，但其適用範圍並未宣布哪種結構必然勝出（ISO 15552:2018，2025 年確認）。以下五個答案，將推力與壓力事實和特定型號的安裝外形、維修、環境及替換決策分開說明。
型材式氣缸的推力比拉桿式氣缸大嗎？
不會。相同的 63 mm AVENTICS PRA 型材式氣缸與 TRB 拉桿式氣缸，在 6.3 bar 下都標示 1,960 N 推出力。推力取決於有效壓力與活塞面積，摩擦及動態裕量則會降低可用輸出。氣缸結構不應當作推力倍數。
型材式氣缸的額定壓力較高嗎？
不一定。相同的 AVENTICS 63 mm PRA 型材式與 TRB 拉桿式氣缸範例，最高工作壓力都是 10 bar。請確認確切系列、缸徑、行程、溫度、介質與選配，不能只因外觀相似，就把某一供應商或組態的額定值套用到另一款產品。
拉桿式氣缸一定比較容易維修嗎？
不一定。AVENTICS 發布的維修說明同時涵蓋 PRA 型材式與 TRB 拉桿式氣缸，並列出各缸徑的組裝與扭矩細節。可維修性取決於確切型號、手冊、零件、技術人員能力、清潔度與維修後測試；僅憑外露拉桿，無法證明現場維修安全或符合經濟效益。
沖洗區或潔淨區適合哪種氣缸結構？
兩種本體形式都不能單獨證明適合沖洗。型材式外觀可能減少外露拉桿與縫隙，但仍需材質、塗層、防護等級、密封、潤滑劑、排水、清潔劑、溫度及耐腐蝕證據。請依現場衛生與化學品要求，核准完整氣缸組態與安裝方式。
ISO 15552 型材式氣缸可以直接替換拉桿式氣缸嗎？
有時可以，但只有 ISO 15552 仍不足以確認。該標準涵蓋 32 至 320 mm 缸徑的基本、安裝與附件尺寸；您仍須比較行程、總長、氣口、桿端、緩衝、感測器、材質、附件、環境與效能，並在機器上驗證完整替換組態。
資料來源與技術參考
- ISO 15552:2018，2025 年確認。用於 10 bar 尺寸系列、32 至 320 mm 缸徑範圍，以及標準化基本、安裝與附件尺寸。
- AVENTICS PRA 型材式氣缸 R412014214。用於 63 mm 缸徑、1,765 N 拉入力、6.3 bar 下 1,960 N 推出力及 10 bar 最高壓力資料。
- AVENTICS TRB 拉桿式氣缸 R480163018。用於相同 63 mm 缸徑、推力基準、推力及 10 bar 最高壓力資料。
- AVENTICS PRA/TRB 維修說明。用於各型號組裝、維修順序與拉桿鎖緊資料。
- Parker P1F ISO 氣缸技術型錄。用於平滑型材式與拉桿式系列選項、工作壓力範圍及活塞桿屈曲選型因素。
- AutomationDirect：如何選擇氣動氣缸，上傳於 2021-04-16。用作 2 分 18 秒的氣缸選型概述影片。
