如何計算固有頻率，避免氣動系統發生代價高昂的共振故障？

氣動氣缸固有頻率是氣缸、移動負載與相連結構在特定運轉狀態附近的自由振盪頻率。進行初步篩選時，應先在指定活塞位置求出兩側氣室的面積與容積，使用氣室絕對壓力計算總氣動剛性，再套用質量－彈簧系統的固有頻率公式。

這個結果不是通用的氣缸額定值。閥的狀態、氣管容積、安裝柔度、摩擦、結構模態、控制迴路特性、負載變化與活塞位置，都會改變實測響應。把各項假設明確記錄下來，並在完整組裝的機器上驗證預測結果，這項計算才最有價值。

重點摘要

雙作用氣缸在兩側氣室都封閉時，會形成 2 個氣動彈簧。

壓力必須使用絕對壓力，而且每側氣室容積都必須包含無效容積。

在本文算例中，預測頻率從行程中點的 4.82 Hz 變為接近一端時的 6.83 Hz。

阻尼與激振頻率共同決定固有頻率是否會形成破壞性共振。

在建立任何動態模型之前，應先完成靜態負載檢查；請參閱我們的氣缸出力公式指南。如果機器是撞擊端蓋，而不是在某個位置附近振盪，則應改用氣動氣缸緩衝指南。

從正確的氣動模型開始

Doll、Neumann 與 Sawodny 將氣動氣缸建模為連接空氣彈簧的 1 個移動質量；兩側氣室均封閉，因此各氣室內的壓縮空氣質量保持不變（運動任務用氣動氣缸的尺寸設計，2015）。這些邊界條件定義了本文採用的初步篩選計算。

用於說明雙作用單桿氣缸配置的 ISO 15552 拉桿式氣動氣缸

實際的方向控制閥會改變模型。如果閥讓一側氣室連接供氣、另一側連接排氣，氣室內的空氣質量就不再固定。伺服閥與控制器可能增加等效剛性及阻尼，長氣管或儲氣容器則會增加容積並引入流動動態。引用頻率數值前，務必說明閥的狀態。

最簡單且實用的模型包含以下要素：

氣室 1 的壓力、面積與總容積；
氣室 2 的壓力、面積與總容積；
活塞、活塞桿或滑台、有效負載，以及其他機械移動質量；
來自摩擦、密封件、導向件、流道與相連結構的阻尼；
確實與氣動剛性並聯作用的任何機械剛性。

雙作用氣缸保持在特定運轉位置附近時的初步篩選模型。下方公式把兩個封閉氣室視為氣動彈簧；完整組裝的機器可能還有其他模態。

不要把附近所有零組件的剛性都直接加成一個數值。舉例來說，與氣缸串聯彎曲的支架會降低組合剛性；並聯的復歸彈簧則會增加剛性。柔性機架可能產生獨立模態，需要使用多自由度模型或有限元素分析。

首先最值得問的不是「這支氣缸的固有頻率是多少？」，而是「我們正在計算哪一種物理狀態與哪一個模態？」氣口封閉、停在行程中點的氣缸，與同一支氣缸透過節流閥移動時，是兩個不同的動態系統。

如何計算氣室面積與容積？

一項雙作用氣缸實驗模型使用 2 個有效活塞面積，並把各側氣室容積定義為端部無效容積加上隨位置改變的掃掠容積（雙作用氣動氣缸實驗研究，2020）。這種結構可避免一項常見錯誤：兩側都使用完整活塞面積與完整行程容積。

對缸徑為 $D$ 、活塞桿直徑為 $d$ 的單桿氣缸：

A_1 = \frac{\pi D^2}{4}

A_2 = A_1 - \frac{\pi d^2}{4}

當直徑以公尺輸入時， $A_1$ 是無桿側有效面積， $A_2$ 是活塞桿側的環形面積，兩者單位均為平方公尺。只有內部結構確實支持此假設時，才能把無桿氣缸的兩側有效面積視為相等。

若活塞位置 $x$ 從無桿側量起，兩側氣室容積為：

V_1 = V_{d1} + A_1 x

V_2 = V_{d2} + A_2(L-x)

$L$ 是以公尺表示的總行程。 $V_{d1}$ 與 $V_{d2}$ 是兩側的無效容積，包括端蓋空腔、氣口、接頭、感測器通道，以及任何仍屬於受困氣體一部分的連接氣管容積。所有容積都應以立方公尺輸入。

氣管容積很容易被低估。遠端安裝的閥或長軟管會增加壓縮空氣容積，卻不會增加活塞面積，因此會降低氣動剛性。氣動氣管容積計算器可協助量化這項輸入，但不會計算固有頻率。

剛性公式必須使用絕對壓力。把表壓讀值加上當地大氣壓力，並確保單位一致，即可換算。海平面附近的名義 6 bar 表壓供氣約為 7 bar 絕對壓力，但氣缸保持位置或運動時的實際氣室壓力，可能與調壓閥設定值不同。

如何計算氣動剛性與固有頻率？

Czmerk 對雙作用氣缸的分析顯示，被動剛性會沿行程改變，而且接近端部位置時無效容積相當重要（提高雙作用氣動氣缸的剛性，2015）。氣動剛性是系統在特定狀態附近，活塞每單位位移所產生的增量恢復力。將兩個封閉氣室線性化後，可得到以下模型。

k_p = nP_1\frac{A_1^2}{V_1} + nP_2\frac{A_2^2}{V_2}

$k_p$ 是氣動剛性，單位為牛頓／公尺。 $P_1$ 與 $P_2$ 是氣室絕對壓力，單位為帕斯卡。 $A_1$ 與 $A_2$ 是有效面積，單位為平方公尺。 $V_1$ 與 $V_2$ 是總壓縮容積，單位為立方公尺。無因次的多變指數 $n$ 描述微小壓力－容積變化期間的熱傳行為。

對理想化氣體行為而言， $n=1$ 代表等溫過程， $n=1.4$ 代表絕熱過程，中間狀態則介於兩者之間（以氣動物理為基礎的空氣彈簧動態剛性神經網路建模，2026）。該來源研究的是空氣彈簧，因此這個範圍只能作為氣體過程的參考，不能視為通用氣缸試驗值。如果沒有經驗證的數值，應進行敏感度分析，而不是隱藏這項假設。

如果機械彈簧與氣動彈簧並聯作用，其剛性可以加到 $k_p$ 。除非負載路徑證明機架、支架、聯軸器或導向件確實為並聯，否則不要直接相加。正確組合後的結果稱為 $k_{\mathrm{total}}$ 。

無阻尼固有頻率為：

f_n = \frac{1}{2\pi}\sqrt{\frac{k_{\mathrm{total}}}{m_{\mathrm{eff}}}}

$f_n$ 的單位為赫茲， $k_{\mathrm{total}}$ 的單位為牛頓／公尺， $m_{\mathrm{eff}}$ 的單位為公斤。等效質量通常包括有效負載、活塞與活塞桿或滑台、工具，以及柔性連結件中適當比例的移動質量。不要把壓縮空氣的質量當成與負載一起剛性平移的質量。

對輕阻尼單模態估算，阻尼自由振動頻率為：

f_d = f_n\sqrt{1-\zeta^2}

$\zeta$ 是阻尼比。只有在單一模態占主導，且阻尼可近似為黏性阻尼時，這項關係才適用。密封摩擦與黏滑現象屬於非線性行為，因此低速運動可能不符合此模型。

算例：行程中點的 63 mm 缸徑氣缸

使用上述雙氣室公式，針對缸徑 63 mm、活塞桿直徑 20 mm、行程 400 mm、等效質量 25 kg、每側無效容積 50 cm³、兩側氣室絕對壓力 7 bar，且 $n=1.2$ 的氣缸，預測行程中點固有頻率為 4.82 Hz。這是模型結果，不是型錄額定值。

假設活塞位於 $x=0.200\ \mathrm{m}$ ，第一次計算先忽略額外機械剛性。

輸入	數值
缸徑， $D$	0.063 m
活塞桿直徑， $d$	0.020 m
行程， $L$	0.400 m
位置， $x$	0.200 m
每側氣室無效容積	0.000050 m³
各側氣室絕對壓力	700,000 Pa
多變指數， $n$	1.2
等效移動質量， $m_{\mathrm{eff}}$	25 kg

計算所得面積為 $A_1=0.003117\ \mathrm{m^2}$ 與 $A_2=0.002803\ \mathrm{m^2}$ 。行程中點的氣室總容積為 $V_1=0.000673\ \mathrm{m^3}$ 與 $V_2=0.000611\ \mathrm{m^3}$ 。

兩側氣室的剛性貢獻約為 12,120 N/m 與 10,809 N/m：

k_p = 12120 + 10809 = 22929\ \mathrm{N/m}

代入 25 kg 等效質量：

f_n = \frac{1}{2\pi}\sqrt{\frac{22929}{25}} = 4.82\ \mathrm{Hz}

如果等效質量加倍而剛性不變，會發生什麼事？固有頻率會依質量比的平方根下降，因此新數值約為 $f_n=3.41\ \mathrm{Hz}$ 。反過來說，如果減輕質量卻沒有檢查激振頻率，可能會讓共振頻率上移並落入另一個運轉諧波。

請把試算表當作敏感度模型。每次只改變一項不確定輸入，包括無效容積、 $n$ 、氣室壓力、移動質量與結構剛性。與其得到單一漂亮答案，能夠揭示哪一項量測最重要且具備合理依據的頻率範圍，往往更有用。

為什麼固有頻率會隨行程位置改變？

對具有相等無效容積與相等氣室壓力的無桿氣缸，Doll 等人在簡化模型中指出，中間位置是剛性最低的位置（運動任務用氣動氣缸的尺寸設計，2015）。單桿氣缸並不對稱，但兩側氣室容積仍會隨活塞位置持續變化。

在 5 個位置套用同一組算例輸入，可得到以下模型結果：

距無桿側端部的位置	氣動剛性	預測固有頻率
50 mm	46,051 N/m	6.83 Hz
100 mm	29,974 N/m	5.51 Hz
200 mm	22,929 N/m	4.82 Hz
300 mm	28,267 N/m	5.35 Hz
350 mm	41,863 N/m	6.51 Hz

在此算例中，最低值接近行程中點，因為該處兩側的壓縮容積都相對較大。接近行程端部時，其中一側氣室容積變小，其剛性貢獻便會急遽上升。實際壓力可能不相等，而不相等的無效容積也會使最低點偏移。

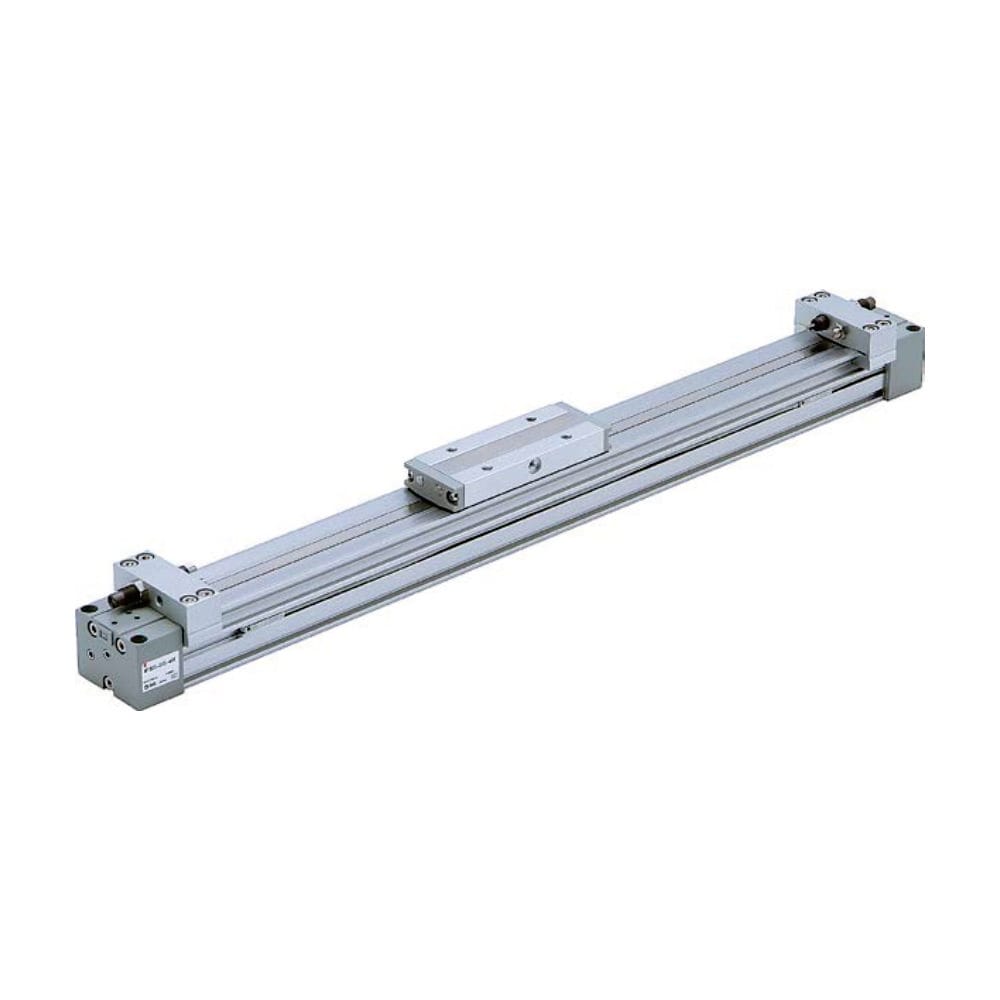

用於說明滑台質量、長行程氣室容積與導向效應的機械接合式無桿氣缸

無桿氣缸的固有頻率不一定較高。取消活塞桿可能降低移動質量，但長行程會增加氣室容積，而滑台、導向件、密封帶、磁耦合、負載偏心與安裝跨距都可能引入柔度或其他模態。請在相同運轉狀態下比較完整移動組件。

這也說明了為什麼實測問題可能只出現在某一段行程。應在真正重要的運轉位置重複計算與測試，包括帶載起點、行程中點、製程位置與接近行程端部的位置。若要檢查安裝效應，請參閱致動器安裝與對心指南及無桿氣缸安裝指南。

共振取決於阻尼與激振

在頻率比 $r=1$ 時，線性單自由度模型在 $\zeta=0.05$ 的位移放大倍數為 10，但在 $\zeta=0.20$ 時只有 2.5。計算使用下方的標準受迫響應公式。這也說明為什麼任何固定的「10 至 50 倍」說法，都無法描述每一部氣動機器。

頻率比是激振頻率除以固有頻率，定義如下：

r = \frac{f_{\mathrm{exc}}}{f_n}

$f_{\mathrm{exc}}$ 是激振頻率， $f_n$ 是計算所得固有頻率。對受到諧波激振的線性單模態系統，位移放大倍數為：

M(r) = \frac{1}{\sqrt{(1-r^2)^2+(2\zeta r)^2}}

$M$ 是穩態位移振幅與對應靜態位移的比值。當 $r=1$ 時，可簡化為 $M=1/(2\zeta)$ 。阻尼低時會形成較尖銳的峰值；增加阻尼則會降低並展寬峰值。此公式不適用於硬止擋、間隙撞擊、強烈非線性的密封摩擦、閥飽和或多個耦合模態。

哪些因素算是激振？請檢查指令循環頻率、運動曲線諧波、閥切換、附近旋轉設備、輸送機齒或料穴通過頻率、壓縮機脈動，以及反覆的端部撞擊。一秒一次的機器循環，其基頻為 1 Hz，但加速度波形可能含有高得多的諧波。

不要把每個振動峰值都稱為氣動共振。如果改變氣室壓力會使峰值移動，代表氣動剛性很可能參與其中。如果峰值幾乎不變，但安裝方式或有效負載改變時會受到影響，則可能由結構模態主導。如果振盪強烈取決於控制器增益、死區或取樣設定，則應檢查控制迴路。

如何在機器上驗證計算結果？

一項雙作用氣缸研究以每 0.1 ms 一次的頻率同步取樣壓力與位移，並在每個條件下重複 45 次，以描述其動態行為（雙作用氣動氣缸實驗研究，2020）。工廠檢查不必完全複製這套實驗室程序，但應同步記錄運動、壓力與振動訊號。

請依以下順序進行：

定義狀態。 記錄活塞位置、有效負載、安裝方向、兩側氣室壓力、閥指令、調壓閥設定、流量控制設定、氣管尺寸、導向件狀況及安裝配置。
確保測試安全。 讓人員遠離運動區域，盡可能降低能量，且未經核准的測試計畫，不得以完整生產出力掃過疑似共振區域。
量測正確的訊號。 在移動滑台或負載上安裝加速度計；條件允許時，再於機架上安裝另一個加速度計。同時量測兩側氣室壓力，以及位置或速度。
溫和激振。 使用低振幅指令掃頻、受控階躍，或適合該機器且有文件依據的衝擊測試。端蓋撞擊不能取代安全的激振方法。
找出可重現的峰值。 比較重複測試的頻譜、相位、衰減振盪頻率，以及壓力－位置行為。
每次改變一項參數。 使用已知的質量、壓力或位置變化重複測試。有效模型應能預測頻率變化的方向。

根據我們的經驗，最快能改善診斷品質的方法，是同時記錄兩側氣室壓力，而不是只依賴調壓閥壓力表。調壓閥顯示的是供氣設定，無法證明振動發生時氣缸內的受困壓力、排氣背壓或動態壓力。

2005 年的氣動伺服辨識研究量測固有頻率與活塞位置的關係，並以該曲線協助控制器設計（Noskievi，利用自激振盪辨識氣動伺服系統，2005）。這項研究提醒我們：對受控定位而言，頻率分布圖可能比單一行程中點數值更重要。

ISO 20816-1:2016提供完整機器振動量測與評估的一般條件及程序，可作為工廠振動管理的參考；但它沒有提供通用的氣動氣缸共振限值，也不能取代應用專屬的頻率模型與驗收標準。

頻率太接近時應調整什麼？

在封閉氣室模型中，若剛性不變而移動質量加倍，固有頻率會降至原值的約 70.7%。Doll 等人同樣指出，質量加倍後若要維持相同固有頻率，就必須相應調整與剛性相關的尺寸條件（運動任務用氣動氣缸的尺寸設計，2015）。

請選擇真正作用於已辨識機制的改善方法：

移動激振頻率。 調整循環時間、加速度斜坡、停留時間、閥切換或附近旋轉設備轉速，避免主要諧波持續激發該模態。
有目的地改變移動質量。 剛性不變時，減輕質量會提高固有頻率；增加質量則會降低固有頻率。兩個方向都可能改善或惡化問題，因此必須重新計算完整運轉範圍。
改變氣動剛性。 氣室壓力、活塞面積、受困容積、無效容積與閥的狀態都會影響剛性。提高壓力可能增加剛性，但也會改變可用出力與儲存能量。未檢查元件額定值與機器風險前，絕不能把壓力當成單純的調諧旋鈕。
修正負載路徑。 如果實測模態來自結構，應加強柔性支架、縮短無支撐跨距、排除卡滯，或增設合適的導向件。不能用安裝螺栓把未對心的零件強行拉到定位。
在能安全消散能量的位置增加阻尼。 阻尼器、緩衝器、氣缸緩衝或控制策略都必須與目標模態相符。行程端部撞擊應納入緩衝能量檢查，而不是套用行程中段的共振公式。
辨識受控對象後再重新調整控制器。 降低增益、使用濾波指令、陷波濾波器或增益排程，可能有助於伺服氣動軸，但軟體不應掩蓋鬆動的安裝件、尺寸不足的導向件或撞擊問題。

沒有一個安全百分比間距可通用於所有氣動機器。請定義運轉速度範圍、負載範圍、行程位置、壓力範圍與可信的擾動，再驗證實測響應在整個操作範圍內均可接受。最後應記錄設定，讓維護人員日後能辨識系統是否發生漂移。

固有頻率計算常見問題

以下 5 個問題可協助區分初步篩選公式與完整組裝的機器。模型使用 2 個氣室壓力、2 個有效面積、2 個氣室容積、1 個等效質量，以及明確的閥狀態（Doll 等人，2015）。缺少其中任何輸入，都可能改變預測模態。

循環頻率與固有頻率相同嗎？

不同。循環頻率是受指令控制的運轉頻率；固有頻率則是質量－剛性系統在特定狀態附近的固有特性。1 Hz 循環仍可能包含更高頻率的加速度諧波與撞擊。應比較實測激振頻譜與計算及實測模態，而不是只比較循環頻率。

剛性公式應使用表壓還是絕對壓力？

請使用氣室絕對壓力。氣體剛性取決於受困空氣的壓力－容積狀態，表壓並未包含大氣壓力。條件允許時，應在實際運轉狀態量測兩側氣室。調壓閥設定值不能取代無桿側與活塞桿側的實際壓力，尤其在閥、氣管與排氣限制共同作用時。

無桿氣缸的固有頻率一定較高嗎？

不一定。無桿設計可能減少活塞桿的移動質量，但固有頻率也取決於滑台與有效負載質量、兩側氣室容積、壓力、導向及安裝剛性、耦合特性與行程位置。長行程可能增加受困容積並引入結構模態，因此必須在相同邊界條件下比較完整組件。

什麼情況下必須重新計算？

變更有效負載、工具、活塞位置、工作壓力、氣管或軟管長度、閥狀態、安裝方式、導向剛性、控制設定或運動曲線後，都應重新計算。實測壓力與原始假設不同時也要重算。有用的結果是涵蓋可信運轉條件的頻率範圍，而不是一個永遠不變的單一數字。

改變氣缸速度能消除共振嗎？

改變速度可能使激振遠離某個模態，但速度只是其中一項輸入。新的運動曲線可能產生不同諧波，而更快接近行程端部也會增加撞擊能量。調整速度後應量測響應，接著確認緩衝、閥流量、循環時間、控制穩定性，以及完整操作範圍，才能核准放行。
