氣缸緩衝為何失效？如何在昂貴故障前診斷問題？
氣缸緩衝失效通常可追溯至六項原因：針閥設定錯誤、移動能量超出緩衝容量、其他位置的排氣流量受限、緩衝密封或單向通路洩漏、污染物改變了狹小內部通道，或氣缸正在停止其原本未設計承受的機械負載。最快的診斷方法，是記錄兩端各自的症狀、量測帶載行程，並一次只改變一個變因。
不要一開始就轉動緩衝螺絲。猛烈撞停可能是速度或負載問題；行程末段緩慢爬行，則可能來自針閥關得過小、消音器堵塞或背壓受困。記錄原始狀態前就進行調整，會抹除有用的診斷證據。
重點摘要
- 打開氣路前，先區分猛烈撞擊、回彈、末段緩慢爬行，以及僅單端異常。
- 比較空載與帶載循環、伸出與縮回，以及正常速度與降低速度。
- 依確切氣缸型錄核對移動能量；只有缸徑不能證明緩衝容量。
- 將壓力、行程時間、聲音與振動視為一組型態，不要當成四項彼此獨立的診斷。
- 檢查或拆解前，隔離氣動與機械儲存能量。
一句話說明氣缸緩衝失效
氣缸緩衝失效，是指行程末端減速系統反覆無法在氣缸製造商規定的速度、能量、壓力、安裝與調整限值內，使實際移動負載停止。它本身並不是一項完整診斷。
Festo 說明，可調式氣動緩衝會把一定體積的空氣困在端部腔室，再透過調整通路控制其排出量。適當設定取決於移動質量、進入速度、工作壓力、減速度與氣缸阻力（Festo，氣缸緩衝方法，2022）。
這項定義很重要，因為相同的明顯撞擊可能有不同原因。針閥開得太大，便無法建立足夠背壓；即使緩衝設定正確，較重的工具、更快的動作指令或更高的驅動壓力，也可能使能量超出該型號額定值而猛烈撞擊。

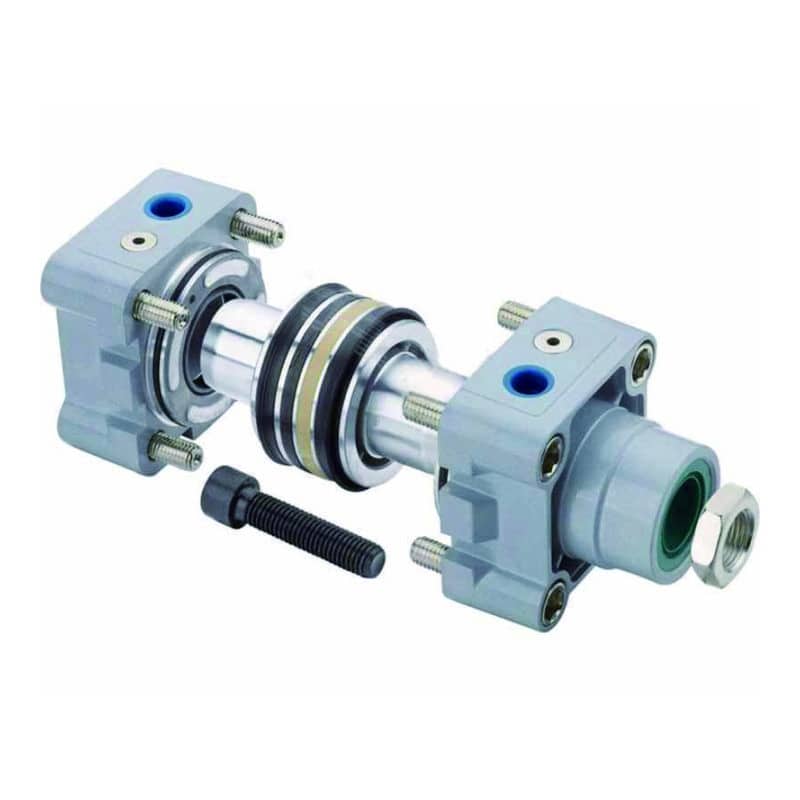

較完整的氣動缸緩衝指南說明緩衝套、腔室、針閥與單向通路如何運作。本文則聚焦於機器已出現停止不良後的故障隔離。
測試前的安全界線
緩衝診斷可能需要在通電或供氣狀態下觀察，但檢查、清潔與拆解都必須遵循機器核准的危害能量控制程序。 OSHA 29 CFR 1910.147 將氣動能量納入規範，並要求在所涵蓋的維修工作前，釋放、斷開、約束危險的儲存或殘餘能量，或以其他方式使其達到安全狀態（OSHA 1910.147）。ISO 4414 涵蓋機械所用氣動系統與元件的安全原則（ISO 4414:2010）。
任何帶能量的壓力量測都應使用核准的測試接口。不要鬆開接頭來確認是否有空氣，不要穿過護罩觸摸移動中的氣缸，也不要把 PLC 停止按鈕當作能量隔離裝置。
改變任何設定前，請記錄：
- 氣缸製造商、系列、缸徑、行程、緩衝型式與安裝方式。
- 負載與工具狀態，包括軸向為水平、垂直或傾斜。
- 實際負載下的伸出與縮回時間。
- 靜止時的供氣壓力，以及運動中閥入口的供氣壓力。
- 端蓋側與桿側各自的症狀。
- 緩衝螺絲位置、速度控制器設定，以及最近的維護變更。
我們的團隊發現，這份簡短基準資料能把「氣缸會砰然撞擊」之類的主觀抱怨，轉化成其他技術人員可以重複的測試。它也能防止替換申請遺漏造成故障出現的負載、壓力與時序條件。
症狀對原因診斷矩陣
末段動作的型態，比「失效」這個詞更有診斷價值。 請在安全位置聆聽與觀察，再把症狀對應到第一項量測，不要直接對應到某個替換零件。
| 觀察到的症狀 | 優先懷疑項目 | 第一項有用檢查 | 避免這種捷徑 |
|---|---|---|---|
| 兩端都有尖銳撞擊 | 速度過快、移動質量過大、緩衝開得太大 | 帶載行程時間與進入緩衝區的速度 | 把兩端針閥完全關閉 |
| 只有一端有尖銳撞擊 | 負載不均、單端針閥設定、緩衝密封旁通、端部元件損傷 | 降低速度後比較兩個方向 | 立即更換方向控制閥 |
| 接近行程末端時長時間緩慢爬行 | 緩衝限制過大、節流通路堵塞、排氣受限 | 末段區域時間、針閥位置、消音器與排氣路徑 | 提高供氣壓力 |
| 感測器到位前回彈或反向 | 受困背壓過高、針閥關得過小、負載不穩 | 末段區域動作與感測器順序 | 移動感測器來掩蓋回彈 |
| 停止品質隨工件負載改變 | 能量或安裝限值、摩擦力變動 | 空載與滿載的時序及能量比較 | 把空載循環設定當作驗收標準 |
| 維護後停止情況惡化 | 設定遺失、密封或潤滑脂錯誤、污染、管路接反 | 工單變更與零件編號 | 認定新元件有瑕疵 |
| 氣缸本體或支架晃動 | 殘餘撞擊、安裝鬆動、側向負載、支撐不良 | 安裝扭矩、對心、導軌狀態 | 把振動只當成緩衝問題 |
若症狀還包括力量不足、卡滯、洩漏或末端區域以外完全不動，可參考一般氣動缸故障診斷指南。
六步隔離測試
可靠的現場測試，會從最容易且可復原的檢查逐步進入內部檢查。 一旦證據確認外部原因，就應停止往下拆查。拆開氣缸應是最後一條分支，而不是第一步。
1. 在受控條件下重現故障
使用正常負載、核准的防護與一致的動作指令順序。請記錄數個循環，因為單次停止可能受負載位置、供氣恢復或導軌卡滯影響。
若無法在生產速度下安全觀察機器，請使用現場的試運轉或診斷程序。低速動作可能有助於定位機械故障，但不能證明緩衝能吸收生產速度下的能量。
2. 區分單端與兩端問題
依我們的經驗，單端異常是最有價值的早期分流。它會把檢查方向指向該端的針閥、緩衝密封、單向通路、緩衝套或端蓋。若兩端一起改變，應優先檢查速度、工件負載、壓力、閥流量、排氣限制或共同的維護變更。
不要認定兩支緩衝螺絲應有相同設定。伸出與縮回使用不同的有效面積，重力或工具也可能使兩個方向承受不同負載。
3. 比較滿載、輕載與降低速度
若降低接近速度後撞擊消失，即使緩衝硬體完好，氣缸仍可能已超出其能量範圍。若低速時故障幾乎不變，而且只有一端受影響，內部洩漏、調整通路損傷或機械擋塊的可能性就會升高。
高速氣動緩衝指南說明為何決定停止效果的是進入緩衝區的速度，而不只是平均循環速度。
4. 檢查外部排氣路徑
檢查排氣節流流量控制器、閥排氣口、消音器、管內徑、接頭與所有快速排氣閥。限制可能在整段行程建立背壓，或使末段區域變得過慢。背壓指南說明排氣側壓力如何改變氣缸力量與時序。
只有在機器程序允許、且排氣仍受到安全控制時，才能比較安裝與暫時拆下可疑消音器時的症狀。不要讓必要的消音器或污染防護裝置長期缺失。
5. 只做一項小幅調整
標記針閥原始位置。以小幅度調整單端，並記錄數個帶載循環的結果。若停止情況會隨調整呈現一致變化，代表節流通路仍具控制作用。
反應很小或完全沒有反應，可能表示針閥損傷、通道堵塞、緩衝密封旁通、緩衝元件缺失，或負載遠超容量，以致無法靠調整修正。另一種可能是外部擋塊過早終止行程，使活塞從未進入設計的緩衝區。
6. 隔離能量並檢查已確認的分支
執行核准的能量控制程序後，檢查可接觸的調整螺絲、鎖定機構、活塞桿、安裝件、端蓋與緊固件。拆下端蓋或更換緩衝密封前，請遵循製造商手冊。SMC 對某些系列的密封更換與拆解作業，限定由合格人員或原廠支援執行（SMC CG1 系列型錄，第 75–76 頁）。
只有在維護流程支援潔淨採樣時，才應保留拆出的污染物供辨識。金屬碎屑、彈性體碎片、水、油污與外部粉塵，各自指向不同的後續檢查，但只憑外觀不能確定來源。
調整錯誤還是能量過大？
調整會改變減速速率，卻無法創造無限的吸收容量。 SMC 公布各型號的允許動能值，並指出當適用值被超過時，可能需要更大氣缸或外部擋塊（SMC 致動器選型資料，第 15 頁）。
先用動能作為初步篩選項目：
其中， 是焦耳（J）為單位的動能， 是公斤（kg）為單位的總移動質量， 是公尺每秒（m/s）為單位的進入緩衝區速度。Parker 指出，開始緩衝時的活塞速度可能比平均活塞速度高約 50%，因此用行程除以總時間，可能低估真正相關的數值（Parker 氣動致動器產品，2025）。
活塞通過緩衝距離時，壓縮空氣可能仍持續做功。可使用以下式子作為實用的初步估算：
其中， 是緩衝期間以牛頓（N）為單位的有效驅動力， 是以公尺（m）為單位的緩衝行程。這不是通用型錄公式；垂直運動、腔室壓力變化、摩擦、外部彈簧與製造商特定修正係數，都可能改變核准的計算方法。
例如，12 kg 質量以 0.6 m/s 移動時，動能為 2.16 J。若估算有 120 N 的力持續作用於 15 mm 緩衝行程，驅動做功項為 1.8 J，在套用任何型錄安全係數或應用係數前，初步篩選總值為 3.96 J。正確決策必須把確切系列、缸徑、方向、速度、負載與安裝條件，和目前的製造商資料比較。
解讀壓力、時間、聲音與振動
沒有任何單一訊號足以證明緩衝失效，但把多項訊號一起記錄，就能區分可能的故障分支。 若機器十分關鍵，或停止變化快得難以目視觀察，請使用同步波形。
| 證據型態 | 可能解讀 | 確認步驟 |
|---|---|---|
| 撞擊隨工件負載或速度升高而加劇 | 能量裕量正在縮小 | 計算進入能量並與型錄資料比較 |
| 末段區域時間很長但沒有金屬撞擊 | 限制過大或調整關得過小 | 檢查針閥、排氣路徑與末段壓力 |
| 高壓後出現明顯回彈 | 受困空氣使制動過於急遽 | 在該型號核准範圍內打開針閥並重新測試 |
| 壓力上升微弱，且單端猛烈撞擊 | 緩衝空氣可能正在旁通 | 檢查設定、密封、緩衝套接合與測試點位置 |
| 末段壓力正常但機架晃動 | 機械擋塊、安裝件、導軌或側向負載問題 | 檢查負載路徑與對心 |
| 撞擊隨供氣恢復狀態變動 | 氣路壓力或流量不穩 | 記錄閥入口與兩個氣缸接口的壓力 |
壓力感測器的反應速度與量程應足以捕捉所量測事件。反應較慢的廠務壓力表可以確認靜態供氣，卻可能漏掉短暫的緩衝壓力瞬變。
加速度計或聲音讀值，最適合用於同一部已知機器，在固定感測位置、負載與速度下進行趨勢追蹤。峰值上升能顯示停止情況正在改變，卻無法單獨區分支架鬆動與緩衝密封洩漏。
常見失效機制
大多數反覆發生的緩衝問題，都屬於調整、容量、流路、密封或機械分支。 這些分支可能互相影響，因此應先修正已確認的上游原因，再更換內部零件。
緩衝閥開得太大或關得太小
開得太大會讓受困空氣過快逸出，留下更大的殘餘撞擊。關得太小則可能造成長時間爬行、回彈、感測器到位延遲，或緩衝腔壓力過高。
SMC 對所引用的 CG1 系列提出警告：在全關狀態運轉會損壞緩衝密封，在全開狀態運轉則可能損壞活塞桿組件或端蓋。允許旋轉範圍與調整說明均依系列而異，因此不要照抄其他缸徑或品牌的旋轉圈數。
移動能量超出型錄限值
增加工具、更快的流量控制設定、更高壓力或製程變更，都可能讓原本可接受的停止條件超載。動能與速度平方成正比，因此速度增加造成的影響，比質量增加相同比例更嚴重。
降低速度是診斷測試，不一定是最終修正方案。若循環時間不能改變，可考慮使用核准緩衝容量更大的氣缸、更長的受控減速距離、外部油壓緩衝器或其他運動曲線。
針閥、節流通道或單向通路受污染
沉積物可能限制狹小的節流通路，使針閥無法平順調整，或讓反向動作時的自由流動單向通路無法正確開啟。可能症狀包括末段動作緩慢、回程起動延遲、調整不穩，或機器升溫後出現不同表現。
不要把鐵絲或未指定的插針推入精密孔口。請依產品維護說明、核准的清潔方法、空氣品質目標與替換零件執行。壓縮空氣品質指南可協助區分內部空氣污染與維修時進入的碎屑。
緩衝密封旁通或緩衝套接合損傷
磨損或割傷的緩衝密封，會讓空氣繞過預定限制。緩衝套損傷、活塞組件錯誤，或外部擋塊使緩衝未能完整接合，也可能造成類似的猛烈撞擊。
若只有一端不再回應針閥調整，而另一端仍正常，這項分支的優先順序就會提高。只訂購密封套件前，請先確認零件編號與組裝歷史。
緩衝外部的排氣限制
堵塞的消音器或限制過大的排氣節流控制器，可能減慢整段行程，並扭曲末端附近的壓力。這是氣路故障，不一定代表內部緩衝失效。排氣節流速度控制指南另有說明穩定的排氣控制方法。
安裝、對心與側向負載
緩衝所停止的是氣缸內部的軸向運動。它無法修正彎曲導軌、鬆動支架、未受支撐的懸伸負載，或活塞桿上的側向負載。SMC 警告，所引用的 CG1 組態若採特定的單端固定安裝，行程末端振動可能產生破壞性彎矩，並建議增加支撐或降低速度。
請檢查鬆動緊固件、磨屑、活塞桿不均勻痕跡、導軌卡滯，以及整段行程中的對心變化等跡象。即使內部活塞很安靜，只要機架仍在晃動，就不能算是成功修復。
避免製造第二項故障的緩衝調整方法
請使用確切的產品手冊，從保守條件開始，在實際負載下以小幅度逐步接近最終設定。 沒有適用所有緩衝針閥的通用旋轉圈數。
實用順序如下：
- 確認速度、質量、壓力與緩衝能量均在所選型號限值內。
- 移動前記錄並標示現有位置。
- 依核准的試運轉程序，設定較低且受控的測試速度。
- 只調整單端，並使用指定工具與允許的旋轉範圍。
- 執行數個循環，觀察撞擊、回彈、末段區域時間與感測器到位。
- 使用生產負載與核准的生產速度重複測試。
- 若設計提供鎖定機構，請鎖定調整位置，再記錄最終設定。
SMC 的 RLQ 說明提供一個型號特定範例：從明確的起始條件逐步重新打開針閥，最終設定必須在緩衝行程中吸收足夠能量，不能在最後接觸時留下過多能量（SMC RLQ 系列，第 21 頁）。請把它當作方法的佐證，不要當成其他氣缸的旋轉圈數指示。
翻修、更換，還是增加外部緩衝？
當氣缸可維修，且故障僅限於核准的可更換零件時，選擇翻修；若結構、尺寸或重複性證據使翻修結果不確定，則更換；若應用超出內建緩衝範圍，則增加外部緩衝。 決策應依檢查結果與型錄限值做出。
| 決策 | 支持此決策的證據 | 反對此決策的證據 |
|---|---|---|
| 重新調整 | 停止會一致回應調整、元件完整、能量在額定範圍內 | 調整不起作用或有明顯損傷 |
| 清潔或維修 | 核准通路受污染，且手冊規定維修步驟 | 精密零件受損，或未指定清潔方法 |
| 翻修 | 有正確套件、缸筒與活塞桿可維修，並有合格程序 | 缸筒刮傷、端蓋損傷、活塞桿彎曲、原因不明的故障反覆發生 |
| 更換氣缸 | 結構損傷、零件停產、緩衝型式錯誤、組裝狀況不確定 | 外部氣路故障尚未修正 |
| 增加油壓緩衝器或受控擋塊 | 所需速度與負載下，內建緩衝容量不足 | 外部擋塊會妨礙所需行程或違反機器設計 |
依我們審查氣缸替換需求的經驗，加大缸徑不一定能解決撞擊問題；它可能同時增加移動元件質量與驅動力。應重新計算完整停止條件，並驗證安裝、導向、壓力、流量與感測器時序。
能及早發現劣化的維護紀錄
簡短且可重複的紀錄，比通用的每月更換規則更實用。 請依工作負荷、環境、故障後果、製造商說明與觀察到的變化設定間隔。
試運轉後，以及任何負載、壓力、閥、消音器、流量控制器或氣缸變更後，請記錄以下資料：
- 氣缸系列、缸徑、行程、緩衝選配，以及序號或資產編號
- 移動質量與生產組態
- 伸出與縮回時間
- 儀器可量測時的末段區域時間
- 動態入口壓力與氣缸接口壓力
- 緩衝螺絲位置或文件化設定基準
- 固定量測點的撞擊或振動基準
- 感測器到位時間與明顯回彈
- 洩漏、活塞桿狀態、安裝狀態與矯正措施
請在相同負載與速度下追蹤量測結果。變化超出機器驗收範圍時，應啟動診斷。若沒有基準變異與量測不確定度，不應公布通用的警報百分比。
結論
診斷氣缸緩衝失效時，應把它當作停止型態問題，而不是單一的瑕疵零件類別。先分類症狀，比較兩端與不同負載條件，檢查速度和能量，檢查外部排氣路徑，再於拆開氣缸前只進行一次有紀錄的調整。
當調整已無法改變停止情況、故障持續出現在單端，或計算能量超出確切型錄限值時，才進入相應的密封、硬體、更換或外部緩衝分支。這套順序能保留證據，並減少不必要的零件更換。
氣缸緩衝失效與診斷常見問題
氣缸緩衝出現問題的第一個徵兆是什麼？
第一個有用徵兆，是行程末段反覆出現變化，例如撞擊更尖銳、明顯回彈、爬行距離變長、感測器到位延遲，或端蓋側與桿側表現不同。改變緩衝設定前，先記錄帶載行程時間與異常端。
為什麼氣缸只在一端猛烈撞擊？
只有一端撞擊，可能來自該端的針閥設定、緩衝密封旁通、緩衝套或端蓋損傷、負載不均、重力，或不同的排氣路徑。請降低速度後比較兩個方向；若只有一端持續異常，且其針閥幾乎不起作用，應依核准的維護程序檢查該端。
緩衝孔堵塞會造成猛烈撞擊嗎？
堵塞會改變停止狀態，但限制過大更常造成末段減速過度、回彈、最終位置延遲或調整反應不穩。猛烈撞擊較直接與有效節流不足、密封旁通、緩衝未完整接合或能量超出容量有關。清潔或更換零件前，先診斷運動與壓力型態。
調整時應將緩衝閥完全關閉嗎？
請遵循該氣缸的確切手冊。有些特定型號的程序會從規定的關閉基準開始，再逐步打開；但 SMC 也警告，某些氣缸在全關狀態運轉會損壞緩衝密封。不要讓機器在未核准的極端設定下持續循環，也不要照抄其他型號的旋轉圈數。
何時需要外部油壓緩衝器？
當所需生產速度、移動質量、驅動力或循環負荷超出內建緩衝的核准範圍時，應使用外部油壓緩衝器或其他受控停止裝置。請向製造商確認緩衝器的單次行程吸收能量、每小時容量、安裝對心、停止位置、環境與維修限制。
