排氣節流回路如何精確控制氣缸速度?

了解排氣節流回路如何藉由限制排氣、正確選型、安裝、調校與故障診斷來控制氣缸速度。

分享
氣缸排氣節流回路與單向流量控制閥的應用主圖

排氣節流回路如何精確控制氣缸速度?

排氣節流回路讓供氣自由進入驅動腔,同時以單向流量控制閥限制對側腔室的排氣,藉此控制氣缸速度。受控排氣會建立背壓,抑制突然加速,使負載變化時的動作較容易調校;但它不會把氣缸變成定位伺服軸。

換句話說,要獲得可重複的行程,仍需足夠的力量餘量、正確的閥安裝方向及已知的排氣路徑。堵塞消音器、過緊緩衝或幾乎關閉的針閥,都可能產生足以讓行程停滯的背壓。

重點摘要

  • 在入口壓力固定時,SMC 以 s=28.8q/As = 28.8q/A 說明氣缸速度與流量的關係。
  • 排氣節流閥藉由限制排氣穩定動作,但形成的背壓也會從氣缸淨力中扣除。
  • 單向流量控制閥應靠近兩個氣缸連接口安裝,兩個方向分別調校,並驗證重新加壓後的第一次行程。

排氣節流回路如何控制氣缸速度?

SMC 說明,氣缸輸出力取決於壓力,速度則取決於空氣流量。在入口壓力固定的前提下,其英制關係式為 s=28.8q/As = 28.8q/A,其中 ss 是活塞速度(in/s)、qq 是流量(SCFM),AA 是活塞面積(in²)。

排氣節流控制是一種配置:單向閥讓空氣朝氣缸方向較自由地通過,而針閥限制空氣離開腔室。雙動氣缸通常需要在每個連接口各裝一個控制閥,因為無桿側與有桿側行程的排氣路徑及有效面積不同。

在腔室層級,維持目標活塞速度所需的幾何流量為:

Qchamber=AeffectivevQ_{\mathrm{chamber}} = A_{\mathrm{effective}} \cdot v

QchamberQ_{\mathrm{chamber}} 是腔室狀態下的體積流量,AeffectiveA_{\mathrm{effective}} 是伸出時的活塞面積或縮回時的環形面積,vv 是活塞速度。排氣節流限制決定被活塞排出的腔室容積能多快逸出。因此,關小針閥會降低排氣流量與速度;開大針閥則會提高兩者,直到路徑中其他元件成為瓶頸。

重要的是,這種配置控制的是速度,不是幾何位置。終點感測器可確認行程完成,但手動調整的節流口本身無法把中間位置保持在通用容差內。需要指令定位、多段速度曲線或負載補償的應用,應評估比例氣動或伺服氣動系統。

真正有用的控制變數,不只是針閥旋轉圈數,而是氣缸腔室、負載、閥開度、管路、方向閥與消音器共同形成的壓力/流量工作點。這些條件任何一項改變,同一設定就可能產生不同速度。

排氣背壓為什麼能穩定動作?

SMC 將排氣側控制列為常見做法,因為背壓有助於調節氣缸速度。限制口避免排氣腔立即失壓,因此當負載開始加速時,會遇到更高的反向壓力。這種阻力可抑制加速度,卻不能讓速度完全不受負載或供氣條件影響。

力量平衡可清楚顯示其取捨:

Fnet=PdriveAdrivePexhaustAexhaustFloadFfrictionF_{\mathrm{net}} = P_{\mathrm{drive}}A_{\mathrm{drive}} - P_{\mathrm{exhaust}}A_{\mathrm{exhaust}} - F_{\mathrm{load}} - F_{\mathrm{friction}}

PdriveAdriveP_{\mathrm{drive}}A_{\mathrm{drive}} 是驅動腔力量,PexhaustAexhaustP_{\mathrm{exhaust}}A_{\mathrm{exhaust}} 是排氣側壓力造成的反向力;外部負載與摩擦會繼續消耗剩餘力量。若針閥關得過小,氣缸可能減速、在起動點附近停頓,或在到達終點感測器前完全停住。

排氣背壓是排氣節流行程中,對抗驅動力的腔室壓力。它也會隨密封摩擦、負載角度、管內容積及進入緩衝區的狀態改變。因此,在空載水平滑台上驗證過的設定,增加負載或改成垂直軸後可能失效。

另篇氣動系統背壓指南說明全系統的成因。在排氣節流回路中,部分背壓是刻意建立的;過高或不穩定的背壓才是故障。

何時適合使用排氣節流?

AutomationDirect 的氣缸指南指出,流量控制閥通常用來節流離開氣缸的空氣,伸出與縮回各自使用獨立控制。排氣節流是雙動氣缸很實用的起點,尤其適合重力、慣性或其他力量會助推運動的場合。

可先用以下邊界條件做工程篩選:

運動條件 排氣節流評估 仍須檢查
摩擦會變化的水平負載 通常適用 起動行為、導向對準、力量餘量
垂直或負載助推運動 通常優先採用 負載保持、安全停止、重新起動、重力風險
行程末端的高慣性 適合控制接近速度 緩衝或油壓緩衝器容量
極低速度 可能出現黏滑 低摩擦氣缸、導向、密封件、比例控制
乾淨且可預期的阻力負載 可考慮進氣節流 失控加速風險與全負載測試
快速排氣回路 需要重新檢視回路 局部排氣路徑可能繞過一般排氣節流控制

完整選擇方法可參閱進氣節流與排氣節流比較。簡單原則是:排氣節流可為移動中的負載提供排氣側阻力;進氣節流只限制充氣流量,未必能約束把活塞拉得比入口供氣更快的負載。

不過,排氣節流不是負載保持或安全功能。垂直軸若失去供氣、軟管破裂、閥洩漏或維修隔離,仍可能釋放運動。非預期移動可能傷人或損壞設備時,必須採用經風險評估的回路及合適的機械或氣動保持措施。

氣缸需要多少排氣流量?

ISO 6358-1定義可壓縮流體元件的穩態流量特性測試方法。這很重要,因為螺紋尺寸或單一全開流量數據,無法描述排氣節流閥在所有入口壓力、出口壓力及針閥位置下的行為。最終選型應使用製造商曲線或 ISO 6358 資料。

先從氣缸幾何開始。若缸徑為 DD、桿徑為 dd、行程為 LL

Acap=πD24,Arod=π(D2d2)4A_{\mathrm{cap}} = \frac{\pi D^2}{4}, \qquad A_{\mathrm{rod}} = \frac{\pi(D^2-d^2)}{4}

掃掠容積為 V=ALV = A \cdot L。無桿側容積使用 AcapA_{\mathrm{cap}},有桿側容積使用 ArodA_{\mathrm{rod}}。由於面積不同,若希望伸出與縮回時間相同,通常需要不同的流量設定。

第一次把腔室容積換算成標準自由空氣需求時,可使用絕對壓力:

QN=AeffectivevPchamber,absPNQ_{N} = A_{\mathrm{effective}} \cdot v \cdot \frac{P_{\mathrm{chamber,abs}}}{P_{N}}

QNQ_N 是標準化流量,Pchamber,absP_{\mathrm{chamber,abs}} 是估算的腔室絕對壓力,PNP_N 是選定的參考絕對壓力。必須記錄參考條件,因為型錄中的 SCFM、ANR 或 NL/min 未必採用相同的溫度與壓力基準。

這只是初選估算。排氣時腔室壓力會改變,流動可能達到音速壅塞,閥的流通能力也會隨調整位置改變。ISO 6358-3涵蓋系統流量特性,包括次音速與壅塞流動。最終選型仍需納入氣缸連接口、接頭、流量控制閥、管路、方向閥及消音器。

工具氣壓缸選型氣壓缸流量需求計算器輸入缸徑、桿徑、行程、工作壓力及目標時間,先估算所需自由空氣流量,再選擇與調校排氣節流路徑。所需流量 = 氣壓缸容積 / 目標時間 × 壓力比缸徑活塞桿直徑行程長度目標行程時間開啟計算工具

若已知可用流量,也可使用氣缸速度計算器做反向檢查。兩項工具都不能保證成品速度,而是為元件選型與試車建立合理起始範圍。

排氣節流的安裝與調整

Parker 流量控制說明指出,排氣節流閥的全流量箭頭應朝向氣缸。Parker 也要求維修前先洩壓,並固定選定設定。應確認實際零件上的符號或箭頭,不要只依閥體外形判斷。

請依以下順序安裝與試車:

  1. 依機器程序隔離並釋放氣動能量,懸吊負載需另行支撐。
  2. 確認每個單向流量控制閥都可讓空氣自由流入氣缸連接口,並節流該連接口的排氣。
  3. 可行時直接安裝在氣缸連接口;若必須裝在管路中,受控容積應盡量短,並使用核准管徑。
  4. 檢查方向閥排氣口及消音器,兩者都是排氣節流路徑中的下游限制。
  5. 依閥製造商指示,從保守低速設定開始;切勿強迫針閥壓緊閥座。
  6. 緩慢重新加壓,讓人員離開運動範圍,並在受控條件下點動一個方向。
  7. 小幅開大排氣控制,直到負載下的中段速度符合目標。
  8. 獨立調整另一方向,再調整氣缸緩衝以控制每個行程最後一段。
  9. 在最低預期供氣壓力及最高核准負載下重複運轉。
  10. 鎖定設定,並記錄零件號、方向、相對明確基準的圈數、壓力、負載及實測時間。

Parker 型錄說明直接安裝在氣缸連接口的直角排氣節流閥,其反向流動自由、排氣流量可調。連接口安裝可減少活塞與限制口之間的可壓縮容積,也讓維修時更容易辨識對應控制閥。

調校時應先處理危害,而不只是較快的行程。若重力助推縮回,應先建立安全縮回行為,再追求伸出週期時間。兩個方向的負載、面積、風險與驗收限值可能不同,因此針閥位置相同並不是有意義的目標。

什麼會造成停滯、爬行或首次行程失控?

Parker 在 P33 軟啟動說明中警告,已洩壓系統重新充氣時,排氣節流控制可能無法充分調節。排氣側尚未困住空氣時,第一次指令動作可能比後續週期快,因此啟動必須視為獨立條件進行測試。

症狀 排氣節流特有成因 第一項檢查 修正方向
氣缸在行程中途停住 背壓過高或驅動力不足 量測兩個連接口壓力 謹慎開大;修正負載、壓力或缸徑
動作遲疑後突然跳動 密封件或導向黏滯 比較起動與運行壓力 修正摩擦並恢復力量餘量
速度隨時間下降 消音器污染 檢查排氣路徑 更換受限元件
調針閥幾乎沒有效果 控制閥裝反或另有瓶頸 確認箭頭並測試完整調整範圍 修正方向或真正限制點
只有一個方向穩定 負載或無桿/有桿側面積不同 追蹤兩條受控路徑 兩個方向分別調校
啟動第一次行程過快 排氣腔尚未建立壓力 比較第一次與後續週期 檢視軟啟動、閥狀態及順序
接近行程末端時變慢 緩衝限制過大 比較中段與終段速度 在排氣節流後再調緩衝
針閥全開仍然很慢 閥、管、接頭或消音器限制流量 量測動態壓力與排氣壓力 放大主導限制元件

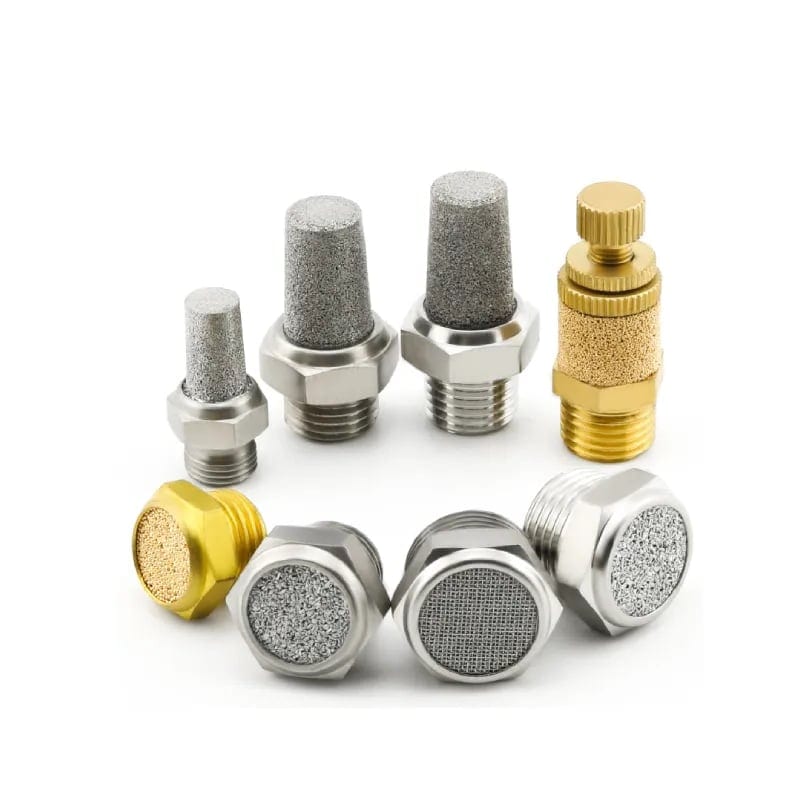

尺寸不足或受污染時會增加排氣阻力的燒結式氣動消音器

消音器也是運動控制路徑的一部分。受污染的濾材會提高方向閥下游壓力、縮小針閥有效調整範圍,並改變兩個行程時間。氣動消音器指南說明選型與維護方式,且不會把拆除消音器當成永久修復方法。

相較之下,動態供壓崩落、管路尺寸不足、導向摩擦或感測器時序等故障會影響所有速度控制方式。請使用完整的致動器流量控制故障排查程序。排氣節流調整無法補回根本沒有到達回路的壓力或流量。

排氣節流控制與緩衝如何互相影響?

Festo 緩衝指南說明,緩衝選擇取決於移動質量、速度、加減速度、壓力及氣缸阻力。排氣節流閥控制大部分行程,氣缸緩衝則管理接近終點時的減速。

動能依 Ek=12mv2E_k = \frac{1}{2}mv^2 與速度平方成正比。活塞速度加倍,在尚未計入驅動力作功前,動能就變為四倍。因此,把針閥開得更大可能只是把停止問題移到行程最後幾毫米。

請依以下順序調校:

  1. 先以外部排氣節流控制建立安全的中段速度。
  2. 調整緩衝,使減速接近終點才開始,且不出現長時間停頓。
  3. 確認終點感測器可靠切換,活塞不會反彈。
  4. 在最大核准負載及最低預期供氣壓力下重複測試。

不要以幾乎關閉的緩衝取代全行程速度控制;也不要為了解決終點撞擊而把排氣節流關到整個行程都極慢。若移動能量超過氣缸緩衝額定值,應選擇更大緩衝能力、外部油壓緩衝器或較低接近速度。氣缸緩衝指南有完整計算說明。

排氣節流回路常見問題:工程人員應檢查什麼?

以下答案界定手動排氣節流回路的實用邊界,區分速度控制與定位,說明背壓為何會消耗力量,並指出僅靠針閥調整無法處理的啟動及低速條件。

排氣節流控制會提高氣缸定位精度嗎?

它可藉由抑制加速度,使端點到端點的行程時間更可重複,但不會形成閉迴路定位。手動流量控制無法保證通用的中間位置容差。完整行程可用終點感測器確認;製程需要指令定位或主動負載補償時,應評估比例或伺服氣動控制。

排氣節流控制會降低氣缸推力嗎?

會。限制排氣會提高非驅動腔壓力,該反向壓力會從驅動腔力量中扣除。若調整後氣缸變慢或停住,請量測運動期間兩個連接口的壓力,並檢查負載、摩擦、供氣壓力、缸徑、閥容量及剩餘排氣路徑。

兩個氣缸連接口都需要流量控制閥嗎?

雙動氣缸通常在每個連接口各使用一個單向流量控制閥,以便獨立調整伸出與縮回。每個閥都應讓空氣自由流入對應腔室,並節流排氣。兩個設定不必相同,因為活塞面積、負載、重力影響及目標時間可能因方向而異。

為什麼重新加壓後第一次行程過快?

排氣側腔室可能尚未有足夠空氣,讓限制口建立正常背壓。Parker 特別警告這種重新充氣條件。請檢視軟啟動配置、方向閥狀態、壓力恢復順序及控制邏輯,並把第一次行程列入安全啟動驗證。

標準氣缸能在極低速下平順運轉嗎?

不一定。淨力很小時,即使仔細節流排氣,密封與導向摩擦仍可能造成黏滑。SMC 提供專用的低速與低摩擦致動器,顯示極低速運動不只是流量控制問題,也與氣缸設計有關。

結論

排氣節流回路藉由節流非驅動腔排出的空氣來控制氣缸速度。形成的背壓可抑制負載助推加速度,讓針閥具有實際控制能力;但同一背壓也會消耗力量,因此穩定動作依賴平衡的壓力/流量工作點,而不是最大限制。

選型應以氣缸面積、目標速度、絕對壓力及已公布的元件流量資料為基礎。在兩個連接口附近依正確方向安裝單向控制閥,納入方向閥與消音器,並分開調整緩衝,再以實際負載測試。最重要的是驗證重新加壓後的第一次行程,因為它可能與之後每個週期都不同。
