流量控制如何提升致動器速度表現並消除高成本生產瓶頸？
致動器速度表現是指氣動致動器在承受實際負載時，能否於規定時間內完成每次行程，同時避免動作不穩或末端撞擊。流量控制藉由設定氣缸兩腔的進氣或排氣速度來改善表現；若拿它掩蓋方向閥過小或供氣壓力崩落，只會把真正的限制藏起來。
要取得穩定設定，最快的方法是量測，而不是反覆試調。記錄帶載行程時間、致動器動作時的端口壓力、閥的安裝方向、管徑、排氣狀況及緩衝表現，再計算所需流量，並一次只調整一個方向。
重點摘要
- 在入口壓力維持不變時，SMC 以
s = 28.8q/A表示氣缸速度與流量的關係。- 伸出與縮回需求必須分開計算；已是每分鐘的流量不可再除以 60。
- 應以動態壓力與連續帶載循環驗證結果，不能只看調壓閥的靜態壓力表。
如需了解閥的系列與功能，請參閱更完整的氣動流量控制閥類型指南。本文聚焦於未達速度目標之致動器的試車與故障排查。
流量控制如何改變致動器速度表現？
當壓力與負載穩定時，空氣流量決定氣缸速度。SMC 將此關係表示為 s = 28.8q/A，其中 s 為英吋/秒、q 為 SCFM，A 為活塞面積（平方英吋）（SMC，2026 年存取）。可用流量越大，速度越高；活塞面積越大，速度越低。

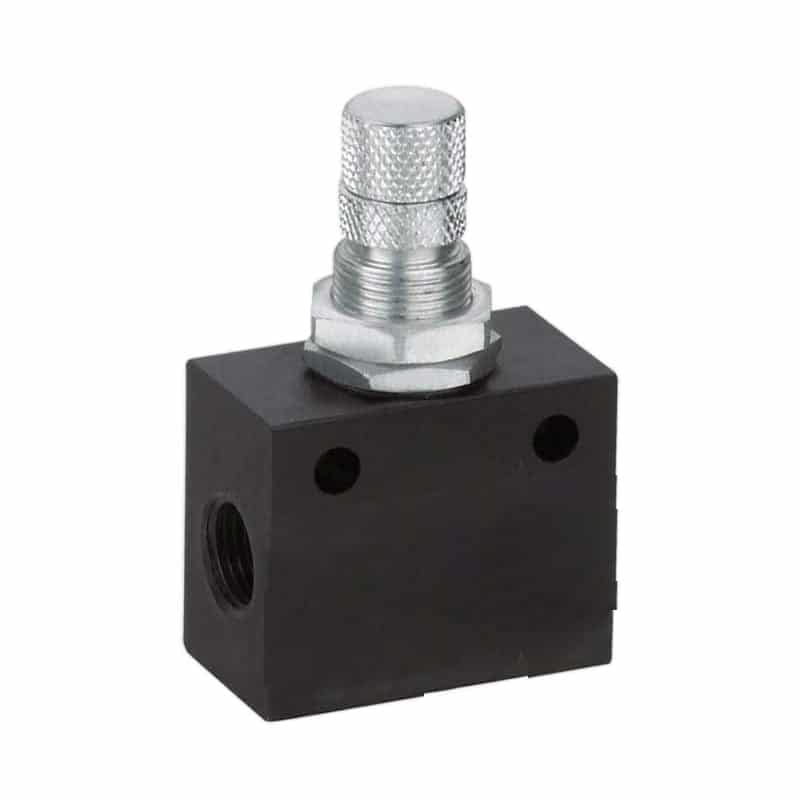

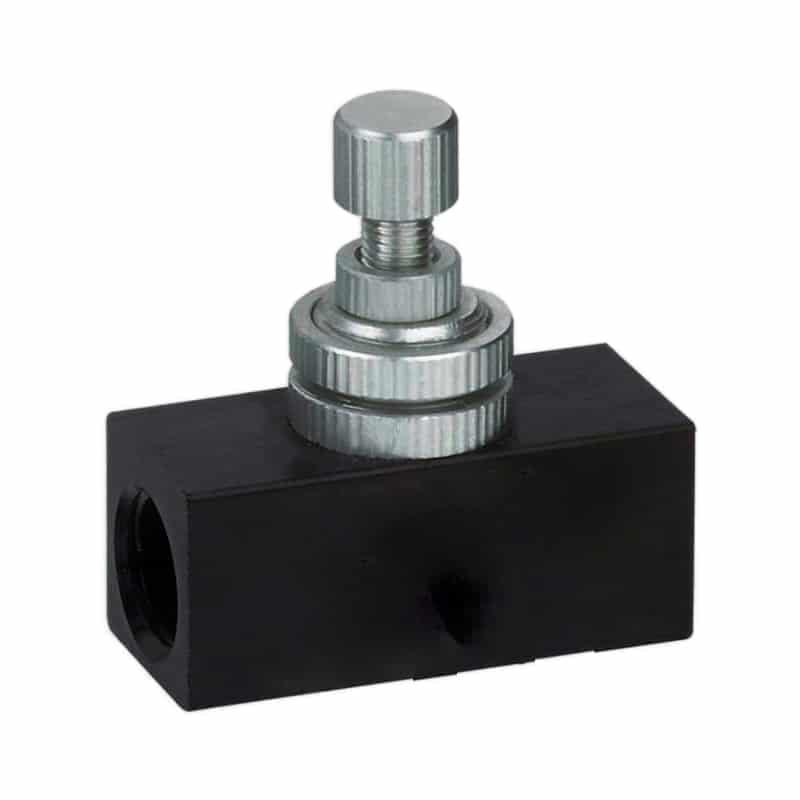

手動流量控制閥通常由可調針閥與單向閥旁通組成。氣流沿一個方向通過單向閥，阻力很小；反向則需通過針閥。雙動氣缸兩端各裝一只控制閥，即可分別調整伸出與縮回速度。
排氣節流控制（meter-out）讓供氣自由進入作用腔，同時限制另一腔的排氣。它通常是首選配置，因為排氣阻力形成的背壓有助於穩定運動。SMC 指出排氣側控制是業界常見做法；Parker 也明確說明其部分產品的自由流向為進入氣缸，節流方向則為流出氣缸（Parker Hannifin，2026 年存取）。
排氣節流並非所有情況的唯一答案。可預測的水平阻力負載可能適合進氣節流，而會助推運動的負載通常需要排氣側約束。完整選用界線請參閱專門的進氣節流與排氣節流指南。
如果針閥已全開而氣缸仍然很慢，瓶頸很可能位於其他位置，例如方向閥流量不足、管路內徑過小、接頭阻力過大、消音器污染、動態壓力偏低、導向摩擦或推力餘量不足。速度控制閥只能減少可用流量，不能創造迴路原本就供應不了的流量。
轉動針閥前應量測哪些項目？
應量測動作期間的壓力，而不只是靜止時的壓力。CAGI 指出，設計良好的壓縮空氣系統，從壓縮機出口至使用點的壓降不應超過 10%（CAGI，2026 年存取）。即使如此，局部分支、閥、管路或消音器仍可能在行程中造成短暫壓力崩落。
動態壓力是在空氣流動且活塞運行時，靠近致動器量得的壓力。當問題是閥與局部氣路能否支援指定行程時，它比調壓閥的靜態讀值更有參考價值。
使用實際載荷與正常上游用氣狀況建立基準，至少記錄以下數值：
| 量測項目 | 量測位置或方式 | 可判斷的問題 |
|---|---|---|
| 伸出與縮回時間 | 從控制指令邊緣至終端感測器 | 哪個方向未達目標 |
| 靜態供氣壓力 | 動作前、靠近致動器處 | 可用的起始條件 |
| 端口動態壓力 | 在作用中的氣缸端口附近接三通 | 動作時供氣是否崩落 |
| 排氣背壓 | 可行時在氣缸另一端口量測 | 排氣限制是否過大 |
| 管路外徑、內徑與長度 | 方向閥至氣缸的兩側管路 | 局部氣路是否過小 |
| 針閥位置 | 從可重複基準點計算圈數 | 能否恢復原設定 |
| 負載與安裝方向 | 實際生產條件 | 是否存在超越負載與推力變化 |
| 末端撞擊與緩衝設定 | 觀察行程最後一段 | 區分速度與停止能量問題 |
依我們的經驗，最可靠的應用審查會把速度問題拆成三段時間：閥響應、壓力建立或排氣延遲，以及實際移動時間。若指令立即改變但端口壓力建立緩慢，更換氣缸通常無法解決問題；若壓力已建立而滑台仍遲滯，則應優先檢查摩擦、對心、負載與推力餘量。
也要核對每只流量控制閥上的箭頭或迴路符號。外觀相同的零件可能分別為進氣節流、排氣節流或雙向節流。將單向控制閥反向安裝，即使針閥位置未變，也可能把穩定的排氣限制變成不穩定的進氣限制。
致動器實際需要多少流量？
缸徑 63 mm、行程 500 mm 的氣缸，其無桿腔掃掠容積約為 1.56 L。在表壓 6 bar 下，以絕對壓力 1 bar 為基準，每次伸出約需 10.9 標準公升空氣。因此，1 秒完成伸出所需的理想自由空氣流量約為 655 L/min，尚未計入死容積、洩漏與餘量。
先從腔體幾何開始：
無桿腔面積 = pi x 缸徑^2 / 4
有桿腔面積 = pi x (缸徑^2 - 活塞桿徑^2) / 4
腔體容積 = 有效面積 x 行程
使用絕對壓力將工作容積需求換算為自由空氣需求：
自由空氣容積 = 腔體容積 x 工作絕對壓力 / 基準絕對壓力
再代入目標時間：
所需自由空氣流量 (L/min) = 自由空氣容積 (L) x 60 / 行程時間 (s)
例如，缸徑 63 mm、活塞桿徑 20 mm、行程 500 mm 的氣缸在表壓 6 bar 下運行，並以絕對壓力 1 bar 為基準：
| 方向 | 掃掠容積 | 每行程自由空氣量 | 目標時間 | 理想所需流量 |
|---|---|---|---|---|
| 伸出 | 1.559 L | 10.91 L | 1.0 s | 655 L/min |
| 縮回 | 1.402 L | 9.81 L | 0.8 s | 736 L/min |
這些數值用於初步選型，並非機台結果保證。閥製造商的額定方法、入口與出口壓力、溫度、管路損失及排氣限制都會影響結果。ISO 6358-1 規定氣動元件流量特性的穩態試驗方法，因此比較型錄流量資料時必須依照其標示的壓力條件。
不要只憑螺紋尺寸選控制閥，也不要套用通用的 150% 或 200% 倍率。應先計算目標，再檢查製造商流量曲線或 ISO 6358 資料，納入整條氣路的影響，並保留符合機台需求的調整範圍。流量控制閥選型指南更詳細說明 Cv 與型錄資料的比較方法。
我們發現，將計算結果與壓力曲線一起判讀，是很實用的診斷方法。若打開流量控制閥後行程時間縮短，且動態壓力保持穩定，代表局部限制原本確實在控制速度。若針閥已打開、行程仍長，而且動作時壓力下降，瓶頸就已移到上游。這項判斷可避免反覆調閥而掩蓋供氣不足。
如何試車調校手動流量控制閥？
即使同一產品系列，型錄流量也可能差異很大。Parker 3251 排氣節流系列的調整 Cv 值，從 1/8 英吋型號的 0.26 到 1/2 英吋型號的 1.64 不等（Parker Hannifin，2026 年存取）。因此，熟悉的接口形式並不能證明該閥足以達到目標行程時間。
試車前，應依機台安全程序隔離能源、支撐懸吊負載，並確保人員離開致動器行程與夾點區域。流量控制閥只負責調節動作，不是隔離裝置、負載保持裝置或具安全等級的停止裝置。
機台確認安全並可進行受控測試後，依下列順序操作：
- 確認零件編號、流向、壓力額定值、管徑及氣缸端口連接。
- 將緩衝調整從極端位置退回，避免它支配整段行程；同時保留足夠緩衝，防止硬撞。
- 將兩只單向控制閥設在保守的低速起始位置。依閥製造商指示操作，不可強行將針閥壓緊閥座。
- 緩慢恢復壓力；若風險評估允許，先在無生產負載下點動致動器。
- 先調整危害較高或負載會助推的方向，通常採用排氣節流。
- 小幅逐次打開控制針閥，直到帶載行程達到目標，且無反彈或末端撞擊。
- 獨立調整另一方向。
- 在預期最低供氣條件下，重新檢查動態壓力、感測器到位及推力餘量。
- 加上實際載荷並連續運行多個循環。
- 鎖定調整器，記錄圈數、壓力、負載、行程時間、閥零件編號及測試日期。
不要把「開啟 50%」當成通用起始規格。各閥的針閥幾何與有效調整範圍不同。從已記錄的基準點計算圈數較容易重現，但圈數仍不能取代實測行程時間。
例如，控制閥與氣缸之間的長管會增加可壓縮容積與延遲。安裝於端口的控制閥通常響應較可預測，但仍需檢查維修空間、振動、環境及接頭負荷。若機台需要依配方切換速度，而不是固定設定，就不應勉強手動針閥超出其用途，應評估精密運動控制用比例閥。
依症狀進行故障排查
系統重新加壓後的第一次行程需要特別留意。Parker P33 軟啟動文件說明，當下游壓力達入口壓力約 50% 時閥會完全開啟，並警告採排氣節流的卸壓系統在重新充氣期間，第一次動作可能無法受到正確調節（Parker Hannifin，2026 年存取）。
依動作症狀選擇下一項量測：
| 症狀 | 可能原因 | 第一項測試 | 修正方向 |
|---|---|---|---|
| 速度過快、末端猛烈撞擊 | 針閥太開、緩衝無效、移動負載約束不足 | 比較中段速度與最後 20% 行程 | 先降低速度，再調整或確認緩衝 |
| 兩個方向都很慢 | 動態壓力低、方向閥或管路過小、消音器堵塞 | 量測兩方向動作時的端口壓力 | 排除主要上游或排氣限制 |
| 伸出平順、縮回劇烈 | 另一側控制閥裝反或過度開啟、負載助推縮回 | 確認縮回方向的符號與排氣路徑 | 修正方向並獨立調整縮回 |
| 起動緩慢後突然跳動 | 靜摩擦、導向未對正、超越負載採進氣節流 | 比較起動壓力並檢查滑台對心 | 修正機械問題；負載助推時測試排氣節流 |
| 其他工位運行時速度改變 | 共用供氣壓降或局部儲氣不足 | 在工位同步運行時追蹤使用點壓力 | 改善分支容量、動作排序或局部供氣 |
| 隨時間逐漸變慢 | 污染、管路損壞、消音器堵塞、密封或導向磨損 | 檢查壓差與機械阻力 | 維修已確認的限制或磨損部位 |
| 啟動後第一循環猛烈衝擊 | 下游容積尚未充壓、排氣節流尚未生效 | 比較第一次與後續循環 | 使用適合的軟啟動與安全啟動順序 |
| 調整針閥幾乎沒有效果 | 控制閥裝反、旁通、過大或並非瓶頸 | 在受控調整範圍內逐步改變並計時 | 確認流向、閥調整範圍與上游容量 |
即使靜態壓力看似正常，運動中的致動器仍可能缺氣。完成這些測試後若仍無法判斷氣缸故障，請使用氣動氣缸常見故障排查指南區分洩漏、對心、密封、負載與閥問題。
不要把提高供氣壓力當成第一個對策。較高壓力可能恢復推力，但也會增加末端撞擊與耗氣量，卻沒有排除限制氣路。先量測，再一次改變一個變數。
緩衝與排氣限制如何互相影響？
因為 E = 1/2 mv^2，撞擊速度加倍會使動能增加為四倍。Festo 說明，氣動末端緩衝必須納入移動質量、速度、所需減速度、工作壓力與氣缸阻力（Festo，2026 年存取）。因此，速度控制與緩衝處理的是相互關聯、但不同的運動階段。
流量控制閥設定大部分行程的接近速度；緩衝則在接近終點時困住並節流空氣，以管理最後一段運動。緩衝關得太小，可能使行程末段爬行，甚至讓終端感測器無法切換；開得太大則可能造成反彈、噪音或猛烈撞擊。
依以下順序調整：
- 先用外部流量控制設定安全的中段速度。
- 調整緩衝，使減速在接近終點時開始，且不產生長時間停滯。
- 重新檢查總行程時間與終端感測器重複性。
- 在最小與最大生產負載下重複測試。
排氣消音器也是此迴路的一部分。堵塞或過小的消音器會在方向閥後方增加背壓，可能使兩方向都變慢、改變排氣節流的控制效果，並降低氣缸淨推力。拆除消音器診斷可能造成危險噪音與污染暴露，因此應換上額定能力正確的元件，而不是讓機台在無排氣防護下運行。
對於極快速排氣需求，快速排氣閥可以縮短排氣路徑，但也會改變噪音、緩衝與速度控制行為。這應視為迴路重新設計，而不是跳過量測的捷徑。
驗證生產瓶頸確實已排除
驗證必須同時檢查壓力與時間。SMC 的速度關係式假設入口壓力維持不變，而 CAGI 的系統指南則以壓縮機至使用點最大 10% 壓降為目標（SMC，2026 年存取；CAGI，2026 年存取）。如果壓力或循環時間不穩定，平均速度變快並沒有太大意義。
應建立簡短的驗收紀錄，而不是只看一次碼表結果。連續 20 次帶載循環可作為實用的試車樣本，但不是通用標準。分別記錄伸出與縮回的最小值、最大值、平均值，以及任何終端感測器未切換情況。
| 驗收項目 | 機台應定義的通過條件 |
|---|---|
| 帶載行程時間 | 每個循環都在製程時間窗內 |
| 動態壓力 | 作用中的氣缸端口沒有原因不明的壓力崩落 |
| 末端撞擊 | 無反彈、硬撞或緩衝停滯 |
| 感測器順序 | 每次測試循環的終端訊號都在控制器逾時前到達 |
| 推力餘量 | 在預期最低供氣與最高負載下仍能完成行程 |
| 重新啟動行為 | 安全重新加壓後的第一次循環仍受控制 |
| 設定保持 | 鎖緊螺帽或受保護調整器可維持已記錄位置 |
| 與其他工位的互動 | 同時用氣不會使行程超出限制 |
最佳的瓶頸測試，是比較致動器所占時間與機台關鍵路徑。NIST 將整體設備效率說明為由可用率、性能與品質組成的製造指標，因此致動器改善應依其對生產系統的影響評估，而不能只看速度（NIST，2019）。若氣缸本來就比另一工位早完成，省下 100 ms 也不會提高產能；若某動作限制每一個循環，即使只省 50 ms，也可能有效。追求最快動作之前，先確認控制順序。
將驗收後的設定記錄為受控機台參數。負載、管路、閥型號、消音器、調壓閥、氣缸、導向或軟體時序改變後，都應重新檢查。固定每季調整反而可能讓原本穩定的設定產生漂移；在相關變更後按狀況驗證，更有依據。
流量控制與致動器速度常見問題
流量仍是核心變數，但 SMC 指出，除了 s = 28.8q/A 關係外，端口與管路尺寸也會影響致動器速度（SMC，2026 年存取）。以下回答將速度調整與閥選型、壓力損失、緩衝及安全問題分開說明。
氣缸速度應採進氣節流還是排氣節流？
多數雙動氣缸應先從排氣節流開始，尤其是垂直、負載變動或容易超越運動的場合。它限制排氣並形成穩定背壓。進氣節流可用於可預測的水平阻力負載。請確認單向閥方向、以實際負載測試，並驗證排氣背壓不會吃掉必要的推力餘量。
為什麼流量控制閥全開後氣缸仍然很慢？
限制元件可能不是流量控制閥。先量測氣缸動作時附近的壓力，再檢查方向閥流量、管路內徑與長度、接頭、快速接頭、FRL 元件、排氣消音器、導向摩擦及負載。若針閥全開時動態壓力仍下降，應先修正上游限制，再考慮更換氣缸。
一只流量控制閥能同時設定伸出與縮回速度嗎？
雙向針閥可以限制兩個方向，但不能獨立設定。雙動氣缸的無桿腔與有桿腔有效面積也不同，因此相同流量不一定產生相同速度。在氣缸兩端口各裝一只單向控制閥，通常能更妥善地把伸出與縮回視為兩個獨立機台動作來控制。
流量控制閥會降低氣缸推力嗎？
可能會。排氣節流會提高排氣側背壓，從產生淨推力的壓差中扣除；進氣節流則可能減緩作用側的壓力建立。若調整後氣缸停滯，請量測動作期間兩端口壓力，並檢查負載、缸徑、摩擦、閥流量與管路損失。
應多久檢查一次流量控制設定？
在可能改變流量或機械條件的變更後檢查，例如更換閥或管路、負載改變、消音器保養、調壓閥變更、氣缸維修、導向對心或控制順序更新。行程時間出現量測趨勢時也應調查。不要只為符合固定保養週期而轉動原本穩定且已鎖定的調整器。
手動流量控制能產生可程式化速度曲線嗎？
不能。手動針閥只提供固定限制，無法依配方指令不同速度，也不能利用滑台動作閉迴路控制。當製程需要遠端設定、多段速度曲線或依實測運動補償負載時，應評估比例控制或伺服氣動架構，而不是反覆重設手動閥。
資料來源
- SMC：氣缸流量控制，說明速度關係式
s = 28.8q/A、入口壓力固定條件、排氣側控制，以及管路或端口影響。存取日期：2026-07-17。 - Parker Hannifin：流量控制與附件，說明流向、端口安裝、調整 Cv 值、壓力額定值與產品流量資料。存取日期：2026-07-17。
- Parker Hannifin：P33 模組式排氣閥說明，說明軟啟動行為及卸壓排氣節流迴路的第一次動作警告。存取日期：2026-07-17。
- CAGI：壓降常見問題，說明使用點 10% 壓降指引與配氣系統限制。存取日期：2026-07-17。
- ISO 6358-1:2013，使用可壓縮流體測試氣動元件穩態流量特性。存取日期：2026-07-17。
- Festo：氣缸緩衝的三種最常見方法，說明緩衝變數與調整原則。存取日期：2026-07-17。
- NIST：製造科學與工程研討會論文集，說明整體設備效率是由可用率、性能與品質組成的指標。存取日期：2026-07-17。
