El rendimiento de velocidad del actuador es la capacidad medida de un actuador neumático para completar cada carrera con carga dentro de su ventana de tiempo sin movimiento inestable ni impactos dañinos. Los reguladores de caudal lo mejoran al fijar la rapidez con la que cada cámara del cilindro se llena o se vacía. Cuando se usan como remedio para una válvula subdimensionada o un suministro que colapsa, solo ocultan la restricción real.
La vía más rápida hacia un ajuste estable es medir, no probar al azar. Registre el tiempo de carrera con carga, la presión en el actuador mientras se mueve, la orientación de la válvula, el tamaño del tubo, la condición del escape y el comportamiento del amortiguamiento. Después calcule el caudal requerido y ajuste una dirección cada vez.
Puntos clave
- SMC relaciona la velocidad del cilindro con el caudal mediante
s = 28.8q/Acuando la presión de entrada se mantiene constante.- Calcule por separado la demanda de extensión y de retracción; no vuelva a dividir entre 60 un caudal ya expresado por minuto.
- Demuestre el resultado con presión dinámica y ciclos repetidos con carga, no con el manómetro estático del regulador.
Para familias y funciones de válvulas, utilice la guía general sobre tipos de válvulas reguladoras de caudal neumáticas. Este artículo se centra en la puesta en marcha y la resolución de problemas de un actuador que no alcanza su objetivo de velocidad.
¿Cómo cambia el control de caudal el rendimiento de velocidad del actuador?
El caudal de aire fija la velocidad del cilindro cuando la presión y la carga son estables. SMC expresa la relación como s = 28.8q/A, donde s es pulgadas por segundo, q es SCFM y A es el área del pistón en pulgadas cuadradas (SMC, consultado en 2026). Más caudal útil aumenta la velocidad; más área de pistón la reduce.

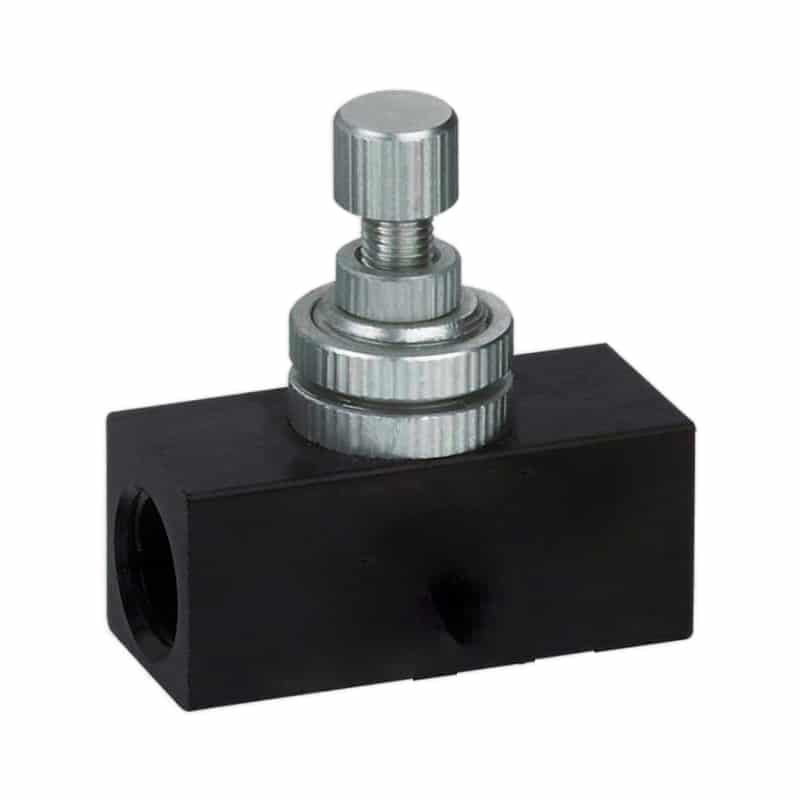

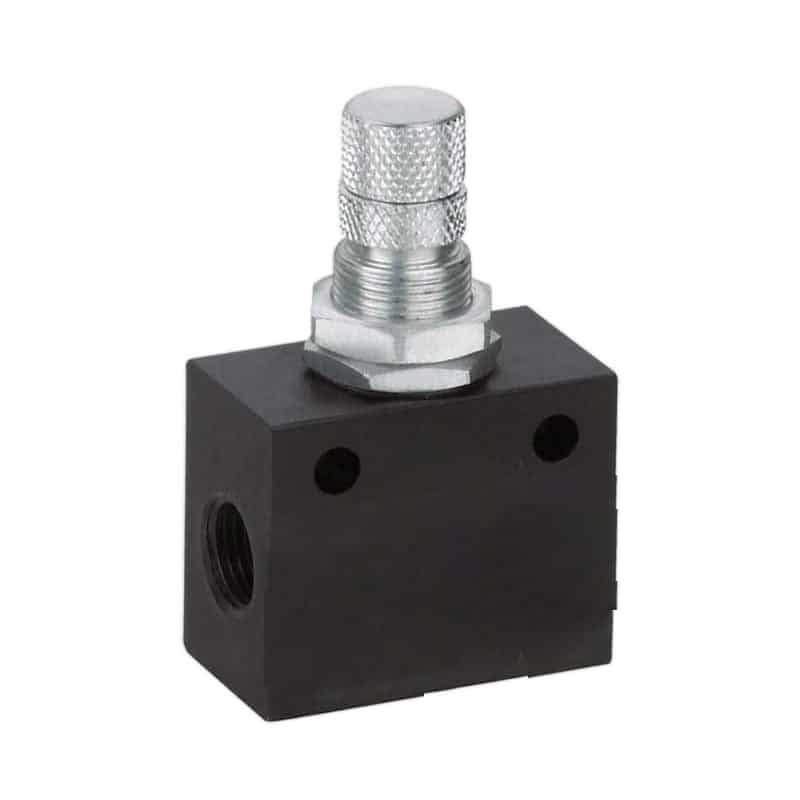

Un regulador manual de caudal normalmente combina una aguja ajustable con un bypass mediante válvula antirretorno. En una dirección, el aire pasa por la válvula con poca restricción. En la otra, pasa por la aguja. Dos reguladores montados en los puertos de un cilindro de doble efecto permiten ajustar por separado la extensión y la retracción.
El control de caudal en escape (meter-out) es una disposición que permite la entrada de aire de alimentación en la cámara activa mientras restringe el escape de la cámara opuesta. Suele ser la configuración inicial porque la restricción en escape crea una contrapresión estabilizadora. SMC identifica el control por el lado del escape como práctica industrial habitual. Parker también especifica modelos cuya dirección de caudal libre es hacia el cilindro y cuya dirección regulada es hacia fuera (Parker Hannifin, consultado en 2026).
El meter-out no es una respuesta universal. Una carga resistiva horizontal y predecible puede funcionar con control en alimentación (meter-in), mientras que una carga que ayuda al movimiento normalmente necesita restricción en el escape. El límite completo de decisión pertenece a la guía específica sobre meter-in frente a meter-out.
¿Qué ocurre si la aguja está totalmente abierta y el cilindro sigue siendo lento? Probablemente el cuello de botella está en otra parte: capacidad de la válvula direccional, diámetro interior del tubo, un racor restrictivo, un silenciador contaminado, baja presión dinámica, fricción en la guía o margen de fuerza insuficiente. Un controlador de velocidad puede reducir el caudal disponible. No puede crear un caudal que el circuito nunca entrega.
¿Qué debe medir antes de girar la aguja?
Mida la presión durante el movimiento, no solo en reposo. CAGI indica que un sistema de aire comprimido bien diseñado no debería presentar más del 10% de caída de presión entre la descarga del compresor y el punto de uso (CAGI, consultado en 2026). Aun así, una derivación local, una válvula, un tubo o un silenciador pueden producir un colapso breve de presión durante la carrera.
La presión dinámica es la presión medida cerca del actuador mientras el aire está fluyendo y el pistón se está moviendo. Es más útil que una lectura estática del regulador cuando la cuestión es si la válvula y la trayectoria local de aire pueden sostener la carrera ordenada.
Capture una línea base con la carga real y la demanda normal aguas arriba. Registre al menos estos valores:
| Medición | Dónde o cómo medir | Qué le indica |
|---|---|---|
| Tiempo de extensión y retracción | Desde el flanco de mando hasta el sensor final | Qué dirección no alcanza el objetivo |
| Presión estática de alimentación | Cerca del actuador antes del movimiento | Condición de partida disponible |
| Presión dinámica en el puerto | Té cerca del puerto activo del cilindro | Si la alimentación colapsa durante el movimiento |
| Contrapresión de escape | Puerto opuesto del cilindro, si es práctico | Si la restricción es excesiva |
| DE, DI y longitud del tubo | De la válvula al cilindro en ambos lados | Si la trayectoria local de aire está subdimensionada |
| Posición de la aguja | Cuente vueltas desde una referencia repetible | Permite restaurar los ajustes |
| Carga y sentido de montaje | Condición real de producción | Identifica sobreaceleración y cambios de fuerza |
| Impacto final y ajuste de amortiguamiento | Observe la parte final de la carrera | Separa velocidad de energía de parada |
Según nuestra experiencia, la revisión de aplicación más fiable separa una queja de velocidad en tres bloques de tiempo: respuesta de la válvula, retardo de presurización o escape y recorrido físico. Si la orden cambia con rapidez pero la presión del puerto aumenta lentamente, cambiar el cilindro rara vez ayuda. Si la presión está presente y el carro vacila, la fricción, la alineación, la carga o el margen de fuerza pasan a estar más arriba en la lista.
Compruebe también la flecha o el símbolo de circuito en cada regulador de caudal. Componentes con el mismo aspecto pueden ser meter-in, meter-out o bidireccionales. Invertir un regulador unidireccional puede convertir una restricción estable en escape en una restricción inestable en la entrada sin cambiar la posición de la aguja.
¿Cuánto caudal necesita realmente el actuador?
Un cilindro de 63 mm de diámetro con una carrera de 500 mm tiene aproximadamente 1,56 L de volumen barrido en el lado de tapa. A 6 bar manométricos, esa cámara representa alrededor de 10,9 litros normalizados por cada extensión, referidos a 1 bar absoluto. Por tanto, una extensión de 1 segundo necesita unos 655 L/min de caudal de aire libre ideal antes de considerar volumen muerto, fugas y margen.
Empiece por la geometría de la cámara:
Área del lado de tapa = pi x diámetro^2 / 4
Área del lado del vástago = pi x (diámetro^2 - vástago^2) / 4
Volumen de cámara = área efectiva x carreraConvierta la demanda de volumen de trabajo en demanda de aire libre mediante presión absoluta:
Volumen de aire libre = volumen de cámara x presión absoluta de trabajo / presión absoluta de referenciaDespués use el tiempo objetivo:
Caudal de aire libre requerido (L/min) = volumen de aire libre (L) x 60 / tiempo de carrera (s)Por ejemplo, considere un cilindro de 63 mm de diámetro, vástago de 20 mm, carrera de 500 mm y 6 bar manométricos, suponiendo 1 bar absoluto de referencia:
| Dirección | Volumen barrido | Aire libre por carrera | Tiempo objetivo | Caudal ideal requerido |
|---|---|---|---|---|
| Extensión | 1.559 L | 10.91 L | 1.0 s | 655 L/min |
| Retracción | 1.402 L | 9.81 L | 0.8 s | 736 L/min |
Estos son valores previos a la selección, no resultados garantizados de máquina. El método de clasificación del fabricante de la válvula, la presión de entrada, la presión de salida, la temperatura, las pérdidas en el tubo y la restricción en escape siguen importando. ISO 6358-1 define métodos de ensayo en régimen estacionario para las características de caudal de componentes neumáticos, por lo que los datos de catálogo deben compararse bajo las condiciones de presión declaradas.
No seleccione un regulador solo por el tamaño de rosca y no aplique un multiplicador universal del 150% o 200%. Calcule el objetivo, revise la curva de caudal del fabricante o los datos ISO 6358, tenga en cuenta el recorrido completo y deje un rango de ajuste adecuado a la máquina. La guía de dimensionamiento de válvulas reguladoras de caudal trata con más detalle el Cv y la comparación de catálogos.
Encontramos una regla de diagnóstico útil al combinar el cálculo con una traza de presión. Si abrir el regulador de caudal acorta la carrera mientras la presión dinámica se mantiene estable, la restricción local estaba controlando la velocidad. Si la aguja está abierta, el tiempo de carrera sigue siendo largo y la presión cae durante el movimiento, el cuello de botella se ha desplazado aguas arriba. Esa distinción evita que ajustes repetidos de la válvula oculten una alimentación insuficiente.
¿Cómo debe poner en marcha un regulador manual de caudal?
La capacidad de catálogo puede variar mucho incluso dentro de una misma familia de productos. La serie meter-out 3251 de Parker enumera valores de Cv ajustados desde 0,26 para un modelo de 1/8 de pulgada hasta 1,64 para uno de 1/2 pulgada (Parker Hannifin, consultado en 2026). Por tanto, un estilo de puerto familiar no demuestra que una válvula vaya a cumplir el tiempo objetivo de carrera.
Antes de la puesta en marcha, aísle la energía conforme al procedimiento de seguridad de la máquina, soporte las cargas suspendidas y mantenga al personal fuera de la trayectoria del actuador y de las zonas de atrapamiento. Los reguladores de caudal gobiernan el movimiento; no son dispositivos de aislamiento, de retención de carga ni topes con clasificación de seguridad.
Utilice esta secuencia cuando la máquina sea segura y esté lista para ensayos controlados:
- Confirme el número de pieza, la dirección de caudal, la presión nominal, el tamaño del tubo y la conexión al puerto del cilindro.
- Separe el ajuste de amortiguamiento de un valor extremo para que no domine toda la carrera. Mantenga amortiguamiento suficiente para evitar un golpe duro.
- Ajuste ambos reguladores unidireccionales en un punto de partida conservador y de baja velocidad. Siga la dirección del fabricante; no fuerce la aguja contra su asiento.
- Restituya la presión gradualmente y haga avanzar el actuador sin carga de producción si la evaluación de riesgos lo permite.
- Ajuste primero la dirección con mayor peligro o con movimiento asistido por la carga, normalmente usando meter-out.
- Abra la aguja de control en pequeños incrementos hasta que la carrera con carga alcance su objetivo sin rebote ni impacto final.
- Ajuste la dirección opuesta de forma independiente.
- Vuelva a comprobar presión dinámica, llegada del sensor y margen de fuerza en la condición de alimentación más baja esperada.
- Aplique la carga útil real y ejecute ciclos consecutivos.
- Bloquee el ajustador y registre vueltas, presión, carga, tiempos de carrera, número de pieza de la válvula y fecha de ensayo.
No use «50% abierto» como especificación inicial universal. La geometría de la aguja y el rango útil de ajuste difieren entre válvulas. Contar vueltas desde una referencia documentada es más repetible, pero incluso el número de vueltas no sustituye un tiempo de carrera medido.
Por ejemplo, un tubo largo entre el regulador y el cilindro añade volumen compresible y retardo. Los reguladores montados en el puerto suelen responder de manera más predecible, pero siguen siendo necesarias comprobaciones de acceso para mantenimiento, vibración, entorno y cargas sobre el racor. Si la máquina necesita cambios de velocidad por receta en lugar de un único ajuste fijo, deje de exigir a una aguja manual algo que no es su función y revise las válvulas proporcionales para control de movimiento de precisión.
Resolución de problemas según el síntoma
La primera carrera después de reponer la presión requiere atención aparte. La documentación de arranque suave P33 de Parker describe que la válvula abre completamente cuando la presión aguas abajo alcanza aproximadamente el 50% de la presión de entrada y advierte de que los reguladores meter-out pueden no regular correctamente la primera actuación mientras un sistema despresurizado se está rellenando (Parker Hannifin, consultado en 2026).
Utilice el síntoma del movimiento para elegir la siguiente medición:
| Síntoma | Causas probables | Primera prueba | Dirección correctiva |
|---|---|---|---|
| Impacto final rápido y duro | Aguja demasiado abierta, amortiguamiento ineficaz, poca retención de la carga móvil | Compare la velocidad a media carrera con el 20% final del recorrido | Reduzca la velocidad y luego ajuste o verifique el amortiguamiento |
| Lento en ambas direcciones | Baja presión dinámica, válvula direccional pequeña, tubo pequeño, silenciador obstruido | Mida la presión en el puerto durante ambas carreras | Elimine la restricción dominante aguas arriba o en escape |
| Extensión suave, retorno violento | Regulador opuesto invertido o abierto, la carga ayuda al retorno | Verifique símbolo y trayectoria de escape en el retorno | Corrija la orientación y ajuste el retorno de forma independiente |
| Empieza lento y luego salta | Fricción inicial, desalineación de la guía, meter-in con una carga que se acelera sola | Compare presión de arranque y alineación del carro | Corrija la mecánica; pruebe meter-out si la carga ayuda al movimiento |
| La velocidad cambia cuando funcionan otras estaciones | Caída de presión en suministro compartido o almacenamiento local limitado | Registre la presión en el punto de uso con estaciones sincronizadas | Mejore la capacidad de la derivación, la secuenciación o el suministro local de aire |
| Se vuelve más lento con el tiempo | Contaminación, tubo dañado, silenciador obstruido, desgaste de sellos o guía | Inspeccione presión diferencial y rozamiento mecánico | Realice mantenimiento sobre la restricción o el desgaste identificados |
| La primera carrera golpea tras el arranque | Volumen aguas abajo no presurizado, el meter-out aún no es efectivo | Compare la primera carrera con las posteriores | Use un arranque suave adecuado y una secuencia segura de puesta en marcha |
| El ajuste de la aguja apenas tiene efecto | El regulador está invertido, puenteado, sobredimensionado o no es el cuello de botella | Recorra un rango de ajuste controlado mientras cronometra | Confirme dirección, rango de la válvula y capacidad aguas arriba |
La presión estática puede parecer saludable mientras el actuador en movimiento se queda sin aire. Si la avería global del cilindro sigue sin estar clara tras estas pruebas, utilice la guía de resolución de fallos de cilindros neumáticos para separar problemas de fugas, alineación, sellos, carga y válvulas.
Evite aumentar la presión de suministro como primera respuesta. Más presión puede recuperar fuerza, pero también puede aumentar el impacto final y el consumo de aire mientras la trayectoria restrictiva permanece sin cambios. Mida primero. Cambie una sola variable cada vez.
¿Cómo interactúan el amortiguamiento y las restricciones en el escape?
Duplicar la velocidad de impacto cuadruplica la energía cinética porque E = 1/2 mv^2. Festo explica que el amortiguamiento neumático de fin de carrera debe tener en cuenta la masa en movimiento, la velocidad, la deceleración deseada, la presión de trabajo y la resistencia del cilindro (Festo, consultado en 2026). Por tanto, el control de velocidad y el amortiguamiento resuelven partes relacionadas pero distintas del movimiento.
El regulador de caudal fija la velocidad de aproximación durante la mayor parte de la carrera. El amortiguamiento gestiona el tramo final atrapando y dosificando aire cerca de la posición final. Cerrar demasiado el amortiguamiento puede hacer que la parte final de la carrera avance muy lentamente o impedir que el sensor final conmute. Abrirlo demasiado puede producir rebote, ruido o impacto duro.
Ajuste en este orden:
- Fije una velocidad segura a media carrera con el regulador de caudal externo.
- Ajuste el amortiguamiento para que la deceleración empiece cerca del final sin una parada prolongada.
- Vuelva a comprobar el tiempo total de carrera y la repetibilidad del sensor final.
- Repita con la carga mínima y máxima de producción.
Los silenciadores de escape forman parte de este bucle. Un silenciador obstruido o subdimensionado añade contrapresión tras la válvula direccional. Puede ralentizar ambas direcciones, cambiar la autoridad del meter-out y reducir la fuerza neta del cilindro. Retirar un silenciador para diagnosticar puede generar ruido inseguro y exposición a contaminación, así que sustitúyalo por un componente correctamente dimensionado en lugar de operar la máquina sin protección de escape.
Para necesidades de escape muy rápidas, una válvula de escape rápido puede acortar la trayectoria de escape, pero también cambia el ruido, el amortiguamiento y el comportamiento del control de velocidad. Trátela como un rediseño del circuito, no como un atajo para evitar medir.
Verifique que el cuello de botella de producción ha desaparecido
La verificación necesita tanto presión como tiempo. La relación de velocidad de SMC supone que la presión de entrada se mantiene constante, mientras que la guía de sistema de CAGI fija un objetivo máximo del 10% de caída de presión desde el compresor hasta el punto de uso (SMC, consultado en 2026; CAGI, consultado en 2026). Una media más rápida vale de poco si la presión o el tiempo de ciclo son inestables.
Utilice un registro corto de aceptación en lugar de un único resultado con cronómetro. Veinte ciclos consecutivos con carga son una muestra práctica de puesta en marcha, no un estándar universal. Registre mínimo, máximo, promedio y cualquier fallo de transición del sensor final tanto en extensión como en retracción.
| Comprobación de aceptación | Condición de aprobación a definir para la máquina |
|---|---|
| Tiempo de carrera con carga | Cada ciclo se mantiene dentro de la ventana del proceso |
| Presión dinámica | No hay colapso inexplicado en el puerto activo del cilindro |
| Impacto final | Sin rebote, tope duro ni bloqueo por amortiguamiento |
| Secuencia de sensores | La señal final llega antes del tiempo de espera del controlador en todos los ciclos de ensayo |
| Margen de fuerza | El cilindro completa la carrera con la menor alimentación esperada y la mayor carga |
| Comportamiento en reinicio | La primera carrera tras una represurización segura permanece controlada |
| Retención del ajuste | La contratuerca o el ajustador protegido mantienen la posición documentada |
| Interacción con otras estaciones | La demanda simultánea no saca la carrera de su límite |
La mejor prueba de cuello de botella compara la contribución temporal del actuador con la ruta crítica de la máquina. NIST describe la eficacia global del equipo como una métrica de fabricación basada en disponibilidad, rendimiento y calidad, de modo que un cambio en el actuador debe juzgarse por su efecto sobre el sistema productivo y no solo por la velocidad (NIST, 2019). Ahorrar 100 ms en un cilindro que termina antes que otra estación no aumenta el rendimiento. Ahorrar 50 ms en la operación que limita cada ciclo sí puede hacerlo. Confirme la secuencia de control antes de perseguir el movimiento más rápido posible.
Documente el ajuste aceptado como un parámetro controlado de máquina. Revíselo tras cambios de carga, tubería, modelo de válvula, silenciador, regulador, cilindro, guía o temporización de software. Un ajuste trimestral fijo puede crear deriva donde no existía; una verificación basada en condición tras cambios relevantes es más defendible.
Preguntas frecuentes sobre reguladores de caudal y velocidad del actuador
El caudal sigue siendo la variable central, pero SMC señala que el tamaño de puerto y de tubería también afectan a la velocidad del actuador además de la relación s = 28.8q/A (SMC, consultado en 2026). Estas respuestas separan el ajuste de velocidad del dimensionamiento de la válvula, la pérdida de presión, el amortiguamiento y la seguridad.
¿Debe controlarse la velocidad del cilindro neumático con meter-in o meter-out?
Empiece con meter-out en la mayoría de cilindros de doble efecto, especialmente en movimientos verticales, con carga variable o propensos a sobreacelerarse. Restringe el escape y crea una contrapresión estabilizadora. El meter-in puede servir para cargas resistivas horizontales y predecibles. Confirme la dirección de la válvula, ensaye con la carga real y verifique que la contrapresión de escape no elimine el margen de fuerza necesario.
¿Por qué un cilindro sigue siendo lento cuando el regulador de caudal está totalmente abierto?
Puede que el regulador de caudal no sea el componente limitante. Mida la presión cerca del cilindro durante el movimiento y después inspeccione la capacidad de la válvula direccional, el diámetro interior y la longitud del tubo, los racores, los acoplamientos rápidos, los elementos FRL, los silenciadores de escape, la fricción en la guía y la carga. Si la presión dinámica cae mientras la aguja está abierta, corrija la restricción aguas arriba antes de cambiar el cilindro.
¿Puede un único regulador de caudal ajustar tanto la extensión como la retracción?
Una aguja bidireccional puede restringir ambos sentidos, pero no ofrece ajustes independientes. Los cilindros de doble efecto también tienen áreas efectivas distintas en el lado de tapa y en el lado del vástago, de modo que un mismo caudal no produce necesariamente la misma velocidad. Dos reguladores unidireccionales montados en los puertos del cilindro suelen ofrecer mejor control de extensión y retracción como movimientos de máquina separados.
¿Un regulador de caudal reduce la fuerza del cilindro?
Puede hacerlo. Una restricción meter-out aumenta la contrapresión en el escape, lo que resta diferencial de presión a la fuerza neta. Una restricción meter-in puede ralentizar la subida de presión en el lado activo. Si el cilindro se para tras el ajuste, mida ambas presiones de puerto durante el movimiento y revise carga, diámetro, fricción, capacidad de la válvula y pérdidas en la tubería.
¿Cada cuánto deben comprobarse los ajustes del regulador de caudal?
Compruébelos tras cambios que puedan alterar el caudal o la mecánica: sustitución de válvulas o tubos, cambios de carga, servicio de silenciadores, cambios de regulador, trabajos sobre el cilindro, alineación de guías o actualizaciones de la secuencia de control. Investigue también cualquier tendencia medida en el tiempo de carrera. No gire un ajuste estable y bloqueado siguiendo un calendario fijo solo por hábito de mantenimiento.
¿Puede un regulador manual de caudal producir perfiles de velocidad programables?
No. Una aguja manual proporciona una restricción fija. No puede ordenar velocidades distintas por receta ni cerrar un lazo de realimentación sobre el movimiento del carro. Cuando el proceso necesita consignas remotas, perfiles multietapa o compensación de carga basada en movimiento medido, revise una arquitectura proporcional o servoneumática en lugar de reajustar repetidamente una válvula manual.
