Los actuadores neumáticos de alta fuerza para prensado y sujeción pueden acortar el ciclo de una máquina cuando el trabajo necesita un movimiento rápido y repetible de extremo a extremo y la fuerza requerida sigue encajando dentro de límites prácticos de presión de aire, diámetro y espacio de máquina. La transformación proviene de elegir la arquitectura de fuerza adecuada, no de alimentar cilindros corrientes con presiones no aprobadas.
Empiece por la pieza. Defina la carga de prensado o la perturbación que la sujeción debe resistir y, a continuación, siga esa fuerza a través del utillaje, el mecanismo, el actuador, el bastidor, la válvula y el suministro de aire. Si alguna parte de esa cadena se estima a ojo, una gran fuerza de catálogo puede seguir produciendo un útil poco fiable.
Puntos clave
- Un cilindro Parker P1D de 125 mm produce 7.363 N de fuerza teórica de extensión a 6 bar.
- El ADNH de Festo utiliza de dos a cuatro pistones para multiplicar la fuerza de avance sin aumentar la presión de suministro.
- La fuerza de sujeción depende de la geometría del brazo, el contacto, la presión en el actuador y la rigidez del bastidor.
- El resguardo y el aislamiento seguro siguen siendo tareas de diseño independientes.
¿Qué se considera un actuador neumático de alta fuerza?
Un actuador neumático de alta fuerza aumenta el empuje utilizable mediante área de pistón, varios pistones o ventaja mecánica. La visión general de la gama 2025 de Festo describe disposiciones de dos, tres y cuatro cilindros que aproximadamente duplican, triplican o cuadruplican la fuerza de avance frente a un cilindro del mismo diámetro (cilindros tándem/de alta fuerza Festo, 2025).
Un actuador neumático de alta fuerza es un cilindro o conjunto cilindro-mecanismo seleccionado para entregar una fuerza definida sobre la pieza que una disposición ordinaria de pistón único no puede proporcionar dentro de la presión y el espacio permitidos. Esa definición es más útil que un umbral fijo. Una sujeción de 4.000 N puede ser importante para un útil pequeño y modesta para un ajuste a presión.

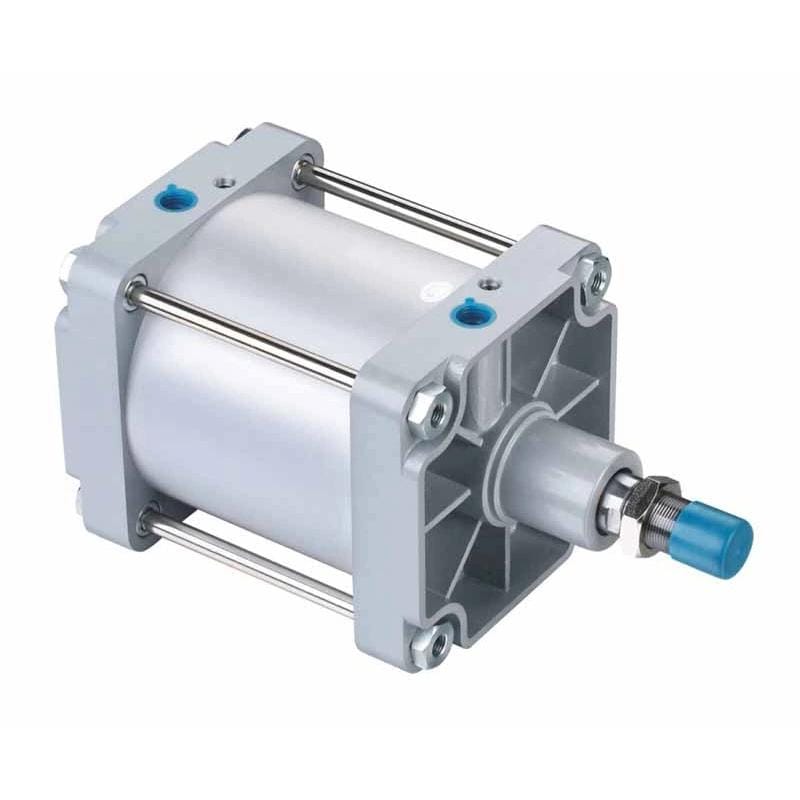

Un cilindro estándar ISO 15552 de gran diámetro es la arquitectura más sencilla. Convierte la presión directamente en empuje sobre el vástago. Un cilindro tándem apila pistones de trabajo sobre un mismo vástago, mientras que una pinza de potencia añade una palanca de rodillera o un mecanismo que transforma el movimiento del cilindro en una mayor fuerza sobre la pieza cerca de la posición cerrada.
Estos mecanismos no son intercambiables. Un cilindro de gran diámetro suele proporcionar fuerza a lo largo de toda la carrera. Una pinza de rodillera puede ofrecer su mayor ventaja mecánica solo cerca del cierre total. Una unidad tándem puede multiplicar la fuerza de extensión pero seguir teniendo un límite de retracción distinto. ¿Qué importa en su útil: fuerza durante toda la carrera, fuerza de cierre, fuerza final de apriete o fuerza retenida almacenada?
La expresión «alta fuerza» debería describir, por tanto, toda la trayectoria de carga. El mismo actuador puede ser suficiente en el vástago e insuficiente sobre la pieza si un brazo de sujeción largo se flexiona, un pivote se agarrota o el bastidor se abre bajo la carga de reacción. El empuje de catálogo es una entrada. No es la prueba de aceptación.
¿Cuánta fuerza de prensado o sujeción necesita el proceso?
La fuerza requerida debe definirse en la herramienta o en la pieza antes de comenzar el dimensionamiento del cilindro. SMC clasifica una pinza de potencia CKZ3N de 63 mm en 4.000 N solo con un brazo de 100 mm y una alimentación de 0,5 MPa, lo que demuestra por qué el diámetro y la presión por sí solos no pueden definir la fuerza de apriete (catálogo SMC CKZ3N, 2024).
Para una prensa, empiece con la fuerza de proceso verificada: fuerza de inserción, fuerza de conformado, fuerza de remachado, compresión de muelle o carga de ensayo. Incluya la dirección de la fuerza, la distancia sobre la que actúa, la tolerancia de alineación y si la carga aumenta con brusquedad cerca del final de la carrera. Un valor solo de pico puede ocultar una curva fuerza-distancia difícil.
En una sujeción por fricción, la pieza debe permanecer inmóvil mientras actúan el esfuerzo de corte, la distorsión de soldadura, la inercia, la gravedad u otra perturbación. Un primer modelo puede escribirse así:
Fuerza normal de apriete requerida >= fuerza perturbadora / coeficiente de fricción utilizableEsa ecuación es solo un punto de partida. Utilice el número de contactos efectivos, sus direcciones, el estado superficial, la lubricación, la vibración y las consecuencias del deslizamiento. No copie un coeficiente de fricción o un factor de seguridad genérico en un plano de liberación sin ensayar la interfaz real.
Para una pinza de rodillera o giratoria, utilice la curva de fuerza de sujeción del fabricante para la longitud de brazo, la presión y el ángulo de cierre seleccionados. El ejemplo de 4.000 N de SMC está ligado a esas tres condiciones. Alargar el brazo cambia el equilibrio de momentos, de modo que un brazo más largo no conserva la misma fuerza en la almohadilla.
| Aplicación | Fuerza que debe definirse primero | Condición límite que cambia la respuesta |
|---|---|---|
| Ajuste a presión | Fuerza pico a lo largo de la distancia de inserción | Tolerancia de la pieza, alineación, lubricación y posición de tope |
| Sujeción para mecanizado | Fuerza normal necesaria para resistir la carga de herramienta | Fricción de contacto, dirección de apriete, vibración y distorsión de la pieza |
| Útil de soldadura | Fuerza necesaria para posicionar y contener el conjunto | Distorsión térmica, protección contra salpicaduras, rigidez del brazo y acceso |
| Inserción de rodamientos | Perfil medido de fuerza de inserción | Interferencia, geometría de entrada, velocidad y ventana de aceptación |
¿Cuánto margen es suficiente? El catálogo P1D de Parker aconseja seleccionar una fuerza teórica de cilindro entre un 50% y un 100% superior a la fuerza requerida, pero esa guía de catálogo no sustituye una revisión de riesgos de la aplicación (catálogo Parker P1D Series, 2014). Las cargas verticales, la exposición del personal, la fricción variable y el utillaje rígido pueden requerir controles distintos y no simplemente un cilindro mayor.
¿Cómo se convierten la presión y el diámetro en fuerza disponible del actuador?
La fuerza teórica del cilindro sigue la presión multiplicada por el área efectiva. Parker indica 7.363 N de fuerza de extensión para un P1D de 125 mm a 6 bar, pero también recomienda un margen de fuerza importante porque la fricción y las condiciones de operación reducen la salida utilizable (catálogo Parker P1D Series, 2014).
Para la extensión en un cilindro convencional de doble efecto:
Área del pistón = pi x diámetro^2 / 4
Fuerza teórica de extensión = presión x área del pistónPara la retracción, reste el área del vástago al área del pistón. Después reste la presión de la cámara opuesta, la fricción de los sellos, la fuerza del muelle y cualquier pérdida mecánica. Por eso una fórmula de presión por área es necesaria, pero no suficiente.
| Diámetro P1D | Fuerza teórica de extensión a 6 bar | Qué sigue teniendo que comprobarse |
|---|---|---|
| 32 mm | 483 N | Dirección de la carga y fricción de arranque |
| 40 mm | 754 N | Fuerza en el lado del vástago si trabaja tirando |
| 50 mm | 1.178 N | Presión en el puerto durante el movimiento |
| 63 mm | 1.870 N | Reacción de montaje y guiado |
| 80 mm | 3.016 N | Caudal de válvula y tubería |
| 100 mm | 4.712 N | Deflexión del bastidor y amortiguamiento |
| 125 mm | 7.363 N | Demanda de aire y espacio disponible de instalación |
Estos son valores teóricos de catálogo, no fuerza garantizada sobre el útil. Mida la presión dinámica en el puerto activo del cilindro mientras la máquina funciona. Una lectura del regulador en vacío puede parecer correcta incluso cuando una válvula, un racor, un tubo, un silenciador o un colector compartido limitan el caudal durante la carrera de prensado.
Si la carga requerida ya se conoce, utilice la calculadora de diámetro de cilindro como comprobación secundaria. Redondee a un diámetro real de catálogo y repita después la revisión con la presión nominal, el montaje, el tamaño de vástago, el rango de velocidad y los datos de amortiguamiento del cilindro seleccionado.
El mejor valor de presión para dimensionar no es el setpoint del compresor ni siquiera el ajuste del regulador. Es la presión repetible más baja en la cámara activa durante la parte de la carrera en la que se genera la fuerza. Esa única distinción separa una hoja de cálculo estática de una máquina que mantiene fuerza durante el pico de demanda de aire.
¿Qué arquitectura de alta fuerza encaja en la estación?
La arquitectura cambia el perfil de fuerza tanto como el diámetro. A 6 bar, Festo indica 18.281 N de fuerza de avance para un ADNH de cuatro pistones y 100 mm, mientras que la retracción es de 4.417 N porque solo un cilindro contribuye al retorno (datos técnicos Festo ADNH, 2010).
Ese ejemplo refleja la principal contrapartida del tándem: más fuerza hacia delante sin mayor presión de suministro, pero con más longitud, más volumen de aire y un rendimiento de retorno asimétrico. Si su proceso necesita la misma fuerza al empujar y al tirar, debe comprobarse el conjunto en ambas direcciones.
| Arquitectura | Aplicación más adecuada | Limitación principal que debe verificarse |
|---|---|---|
| Cilindro de gran diámetro | Empuje o sujeción directa con espacio radial suficiente | Demanda de aire, guiado del vástago, reacción del bastidor y presión nominal |
| Cilindro tándem | Más fuerza de avance cuando el diámetro está limitado | Longitud del conjunto, volumen, fuerza de retorno y requisitos de tope externo |
| Pinza de rodillera | Alta fuerza de útil cerca de la posición cerrada | Longitud de brazo, ángulo de cierre, estado de bloqueo, posición de almohadilla y tolerancia |
| Booster o unidad aire-aceite | Evento corto de fuerza con circuito de alta presión validado | Capacidades aguas abajo, alivio, aislamiento, calor y frecuencia de ciclo |
| Eje hidráulico o eléctrico | Alta densidad de fuerza, rigidez, fuerza controlada o movimiento programable | Coste de unidad de potencia o accionamiento, mantenimiento, resguardo, sensórica y propiedad |
Un booster no autoriza a superar la presión nominal de un cilindro. Parker clasifica la serie P1D de referencia hasta un máximo de 10 bar. Si un proceso necesita más presión, el actuador, la válvula, la tubería, los racores, los manómetros, los sellos, los dispositivos de alivio y el método de aislamiento deben diseñarse todos para esa presión.
¿Puede un mecanismo de rodillera resolver el mismo problema con menos aire? A menudo sí cerca de la posición cerrada, pero solo si la tolerancia de la pieza sigue permitiendo que el mecanismo entre en su rango de fuerza previsto. Un pivote desgastado o un espesor inesperado de pieza pueden desplazar la geometría y cambiar la fuerza en la almohadilla.
Para un límite de sistema más amplio, compare esta decisión con potencia hidráulica frente a neumática. Mantenga la decisión actual ligada a una estación, un perfil de fuerza y un estado seguro de fallo.
¿Puede la neumática sustituir a la hidráulica en cualquier aplicación de alta fuerza?
No. La guía de diseño de Bimba indica que la mayoría de los sistemas neumáticos trabajan cerca de 100 psi, mientras que algunos sistemas hidráulicos operan a 3.000 a 5.000 psi, por lo que la hidráulica suele imponerse cuando dominan la densidad de fuerza y la rigidez (Bimba Pneumatic Actuators Design Guide, 2019).
La neumática resulta atractiva cuando la estación necesita movimiento rápido de extremo a extremo, la planta ya dispone de aire adecuado, el entorno favorece hardware limpio y la fuerza requerida cabe dentro de un diámetro o un paquete tándem aceptables. OSHA también señala que las prensas neumáticas ofrecen velocidad y limpieza, pero no pueden suministrar las presiones extremas disponibles en las prensas hidráulicas (OSHA Pneumatic Presses, 2026).
La hidráulica suele ser la mejor candidata cuando una envolvente compacta debe producir una fuerza muy alta, el proceso necesita gran rigidez o el émbolo debe sostener y controlar cargas pesadas a lo largo de un perfil fuerza-distancia. El prensado eléctrico puede ser preferible cuando la posición programable, la velocidad y los datos de fuerza son centrales para el control de calidad.
No compare precios de compra de actuadores de forma aislada. Una estación neumática depende de capacidad de compresor, tratamiento de aire, almacenamiento, distribución, válvulas, tratamiento de escape y energía. Una estación hidráulica incorpora unidad de potencia, gestión de fluido, filtración, refrigeración y control de fugas. La comparación útil congela la misma carga, carrera, frecuencia de ciclo, requisito de calidad, estado seguro y límite de propiedad.
¿Y si la planta ya dispone de aire comprimido? Eso reduce el perímetro del proyecto, pero no hace gratuito el aire ni garantiza caudal pico suficiente. Revise el ciclo completo con la guía de presión de trabajo antes de prometer una sustitución de la hidráulica.
¿Qué debe verificarse antes de liberar la producción?
La presión en el punto de uso debe mantenerse dentro del rango validado de la máquina durante toda la carrera de fuerza. CAGI recomienda no más del 10% de caída de presión desde la descarga del compresor hasta cualquier punto de uso, mientras que ISO 4414 cubre peligros, fiabilidad, mantenimiento y eficiencia energética en sistemas neumáticos (CAGI, 2026; ISO 4414, 2010).
Ejecute el ciclo real con la pieza real. Registre la presión en el puerto del actuador, el tiempo de carrera, la fuerza conseguida en la herramienta o en la sujeción, la posición de sujeción cerrada y la recuperación de presión cuando funcionen máquinas vecinas. Si la presión en el puerto colapsa, corrija la trayectoria de caudal antes de elegir un diámetro mayor. La guía de resolución de caídas de presión ayuda a separar una pérdida de suministro de un problema de dimensionamiento del actuador.
Compruebe después la trayectoria mecánica de carga:
- Confirme que el bastidor y la superficie de montaje pueden reaccionar a la fuerza del actuador sin abrirse, retorcerse ni desplazar el datum.
- Mantenga la carga lateral fuera del vástago del pistón. Utilice guías o un actuador guiado cuando el utillaje cree un momento.
- Verifique el pandeo del vástago en carreras largas de compresión y confirme que el utillaje no puede sobrepasar la pieza.
- Pruebe el amortiguamiento o los topes externos con la masa móvil y la velocidad reales.
- Inspeccione brazos de sujeción, pivotes, tornillería, almohadillas y elementos de posicionamiento por si existe desgaste que altere la geometría.
Revise luego el estado seguro. ISO 4414 trata los peligros neumáticos significativos en sistemas de máquina, mientras que OSHA exige resguardo alrededor del punto de operación y de los puntos de atrapamiento en prensas neumáticas. Una válvula de descarga por sí sola no asegura una carga suspendida ni elimina la presión atrapada detrás de una válvula antirretorno.
La validación de fuerza y la protección resuelven preguntas distintas. Un sensor de fuerza puede demostrar que una sujeción alcanzó su ventana de proceso, pero no impide que una mano entre en el punto de operación. Un resguardo o un dispositivo de detección de presencia puede reducir la exposición, pero no demuestra que la pieza permaneció posicionada durante el mecanizado. Ambas funciones necesitan criterios de aceptación independientes.
Antes de solicitar una oferta, aporte:
- la fuerza requerida sobre la pieza y cómo se estableció
- dirección de la fuerza, carrera, envolvente disponible y orientación de montaje
- condiciones mínima y máxima de la pieza o geometría del brazo de sujeción
- tiempos objetivo de extensión, permanencia y retracción
- ciclos por minuto, turnos, actuadores simultáneos y vida esperada
- presión del regulador y presión medida en el puerto del actuador durante el movimiento
- modelo de válvula, diámetro interior y longitud del tubo, y restricciones en el escape
- requisitos de retención de carga, parada de emergencia, presión atrapada y reinicio
- entorno, calidad del aire, temperatura, lavado, polvo y exposición a salpicaduras de soldadura
- realimentación de posición o fuerza requerida y la ventana de aceptación
Esos datos permiten a un ingeniero de aplicación comparar un cilindro de gran diámetro, una unidad tándem, una pinza de potencia, un circuito booster u otra tecnología sin ocultar la incertidumbre dentro de un factor de seguridad genérico. Para una selección revisada, envíe la hoja de servicio completa a través de soporte técnico.
Conclusión
El cilindro Parker de 125 mm alcanza 7.363 N de fuerza teórica a 6 bar, mientras que el ADNH de cuatro pistones y 100 mm de Festo alcanza 18.281 N en avance. Esas cifras muestran dos vías válidas para obtener mayor fuerza neumática, pero ninguna sustituye la definición de fuerza sobre la pieza, la medición de presión, las comprobaciones estructurales y el resguardo (Parker, 2014; Festo, 2010).
Los actuadores neumáticos de alta fuerza mejoran las operaciones de prensado y sujeción cuando su velocidad, limpieza y movimiento simple de extremo a extremo encajan con el proceso. La secuencia correcta es directa: defina la fuerza sobre la pieza, calcule el actuador, elija la arquitectura de fuerza, verifique presión y caudal, pruebe la trayectoria completa de carga y valide el estado seguro.
Si esa cadena encaja, la neumática puede ser rápida y práctica. Si la densidad de fuerza, la rigidez o el control programable de fuerza rompen la cadena, elija movimiento hidráulico o eléctrico antes de que el útil se convierta en un compromiso.
Preguntas frecuentes sobre actuadores neumáticos de alta fuerza
Las cifras siguientes muestran por qué «alta fuerza» necesita una configuración declarada. Parker indica 7.363 N para un cilindro de 125 mm a 6 bar, Festo indica 18.281 N para un ADNH de cuatro pistones y 100 mm, y SMC indica 4.000 N para una geometría concreta de brazo de sujeción (Parker, 2014; Festo, 2010; SMC, 2024).
¿Cuál es la fuerza máxima de un actuador neumático de alta fuerza?
No existe un máximo universal. La fuerza depende de la presión, el área total efectiva de pistón, la arquitectura y la clasificación del producto. El ejemplo publicado de ADNH de Festo alcanza 18.281 N en avance con cuatro pistones de 100 mm a 6 bar. Requisitos mayores pueden necesitar otra disposición de actuador, un sistema hidráulico o una prensa específica.
¿Cómo elijo el diámetro para una prensa neumática?
Divida la fuerza requerida del actuador entre la presión de trabajo validada más baja para obtener el área efectiva mínima y convierta después el área a diámetro. Parker indica 7.363 N de fuerza teórica para un diámetro de 125 mm a 6 bar y aconseja seleccionar una fuerza teórica entre un 50% y un 100% superior a la requerida. Compruebe el producto real y la trayectoria de carga.
¿Puedo aumentar la presión del aire para obtener más fuerza de sujeción?
Solo dentro de la presión nominal de todos los componentes y del diseño de seguridad validado de la máquina. El cilindro Parker P1D de referencia tiene un máximo de trabajo de 10 bar. Un circuito booster necesita cilindros, válvulas, tubería, racores, manómetros, protección de alivio, aislamiento y sellos correctamente clasificados. Aumentar la presión del compresor para ocultar una restricción de caudal no es una solución sólida.
¿Es el empuje del cilindro lo mismo que la fuerza de sujeción sobre la pieza?
No cuando hay un mecanismo o un brazo de sujeción entre ambos. SMC publica 4.000 N para su CKZ3N de 63 mm a 0,5 MPa con un brazo de 100 mm. Cambiar la longitud del brazo, la geometría del pivote, la posición de la almohadilla, la fricción o la deflexión del bastidor cambia la fuerza sobre la pieza incluso cuando el empuje del cilindro permanece igual.
¿Cuándo debería elegir hidráulica en lugar de neumática?
Elija hidráulica cuando dominen una densidad de fuerza muy alta, la rigidez o el movimiento controlado bajo carga pesada. Bimba señala que la mayoría de los sistemas neumáticos trabajan cerca de 100 psi, mientras que algunos sistemas hidráulicos alcanzan 3.000 a 5.000 psi. La neumática sigue siendo atractiva para movimientos rápidos, limpios y repetitivos cuando su fuerza y su demanda de aire encajan con la estación.
