高推力氣動致動器如何讓壓裝與夾持作業發揮最高效率？
當工作需要快速、可重複的端到端運動，而且所需推力仍落在實際可用的氣壓、缸徑與機台空間限制內時，用於壓裝與夾持的高推力氣動致動器可以縮短機台循環時間。效能提升的關鍵在於選對增力架構，而不是向一般氣壓缸供應未經核准的高壓。
應從工件開始評估。先界定壓裝負載，或夾具必須抵抗的擾動力，再沿著工裝、連桿、致動器、機架、閥與供氣系統追查整條受力路徑。只要其中任何一環依靠猜測，即使型錄標示的推力很大，夾具仍可能不可靠。
重點摘要
- Parker P1D 的 125 mm 氣壓缸在 6 bar 下可產生 7,363 N 的理論伸出推力。
- Festo ADNH 使用兩至四個活塞，在不提高供氣壓力的情況下倍增前進推力。
- 夾持力取決於夾臂幾何、接觸條件、致動器端壓力與機架剛性。
- 防護與安全隔離仍是彼此獨立的設計工作。
什麼才算是高推力氣動致動器？
高推力氣動致動器透過增大活塞面積、使用多個活塞或取得機械增益來提高可用推力。Festo 2025 年的產品系列概覽說明，雙缸、三缸與四缸配置相較於同直徑的單缸，前進推力約可提高為兩倍、三倍或四倍（Festo 串聯／高推力氣壓缸，2025）。
高推力氣動致動器是為了在允許的壓力與空間內，提供一般單活塞配置無法達成的指定工件作用力，而選用的氣壓缸或氣壓缸機構總成。這項定義比固定門檻更實用。4,000 N 的夾持力對小型夾具可能相當可觀，對壓入配合卻可能只是一般需求。

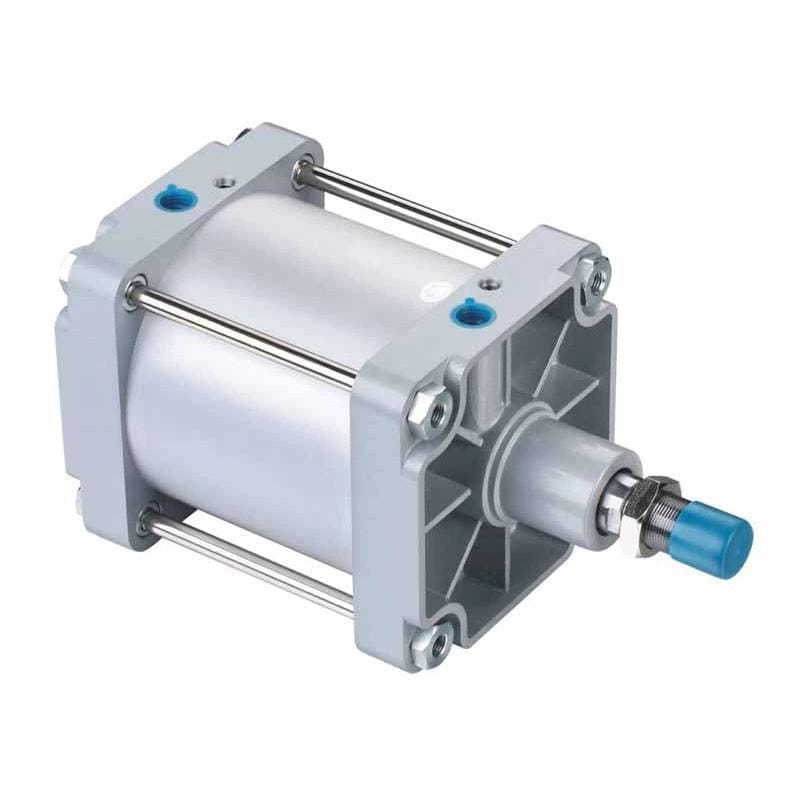

大缸徑的 ISO 15552 標準氣壓缸是最簡單的架構，可將壓力直接轉換成活塞桿推力。串聯氣壓缸沿同一根活塞桿堆疊多個工作活塞；動力夾具則加入肘節或連桿，在接近閉合位置時把氣壓缸運動轉換成更高的工件作用力。
這些機構不能互相視為等同。大缸徑氣壓缸通常能在整個行程中提供推力；肘節夾具可能只有接近完全閉合時才有最高機械增益；串聯式裝置可以倍增伸出推力，但縮回能力可能受另一組限制。你的夾具真正需要的是全行程推力、閉合推力、最終夾持力，還是儲存後的保持力？
因此，「高推力」應描述完整的受力路徑。同一個致動器在活塞桿端可能足夠，但若夾臂過長而撓曲、樞軸卡滯，或機架在反作用力下張開，傳到工件的作用力仍可能不足。型錄推力只是一項輸入值，不能當成驗收測試。
製程需要多少壓裝力或夾持力？
開始選定氣壓缸尺寸前，必須先在工具或工件位置定義所需作用力。SMC 的一款 63 mm CKZ3N 動力夾具，只有在夾臂長度 100 mm、供氣壓力 0.5 MPa 的條件下，額定夾持力才是 4,000 N；這正好說明為何不能只用缸徑與壓力界定夾持力（SMC CKZ3N 型錄，2024）。
壓裝作業應從經過驗證的製程力開始，包括插入力、成形力、鉚合力、彈簧壓縮力或測試負載。還要納入作用方向、作用距離、對準公差，以及負載是否在行程末端急遽上升。只有峰值的數字，可能掩蓋難以控制的力－位移曲線。
摩擦式夾持必須在切削力、焊接變形、慣性、重力或其他擾動作用時，仍讓工件保持不動。初步模型可寫成：
所需法向夾持力 >= 擾動力 / 可用摩擦係數這個公式只是起點。還必須考慮有效接觸點的數量與方向、表面狀態、潤滑、振動，以及滑動造成的後果。在未測試真實接觸界面前，不要把通用摩擦係數或安全係數直接寫入正式圖面。
對肘節夾具或擺動夾具，應使用製造商針對所選夾臂長度、壓力與閉合角度提供的夾持力曲線。SMC 的 4,000 N 範例就綁定這三項條件。延長夾臂會改變力矩平衡，因此夾臂變長後，夾墊端不會維持相同作用力。
| 應用 | 最先需要定義的作用力 | 會改變答案的邊界條件 |
|---|---|---|
| 壓入配合 | 整段插入距離中的峰值作用力 | 零件公差、對準、潤滑與停止位置 |
| 加工夾持 | 抵抗加工負載所需的法向力 | 接觸摩擦、夾持方向、振動與零件變形 |
| 焊接夾具 | 定位並約束總成所需的作用力 | 熱變形、防焊渣、夾臂剛性與作業空間 |
| 軸承壓入 | 實測插入力曲線 | 過盈量、導入幾何、速度與允收範圍 |
預留多少裕量才足夠？Parker P1D 型錄建議，理論氣壓缸推力應比需求推力高出 50% 至 100%，但這項型錄建議不能取代應用風險審查（Parker P1D 系列型錄，2014）。垂直負載、人員暴露、摩擦變動與剛性工裝，可能需要不同的控制措施，而不只是加大氣壓缸。
壓力與缸徑如何轉換成可用致動器推力？
氣壓缸理論推力等於壓力乘以有效面積。Parker 列出的 125 mm P1D 在 6 bar 下伸出推力為 7,363 N，但也建議預留充分的推力裕量，因為摩擦與操作條件會降低可用輸出（Parker P1D 系列型錄，2014）。
一般雙作用氣壓缸伸出時：
活塞面積 = pi x 缸徑^2 / 4
理論伸出推力 = 壓力 x 活塞面積縮回時，應從活塞面積扣除活塞桿面積，再扣除對向腔室壓力、密封摩擦、彈簧力與任何機械損失。這就是為什麼需要壓力－面積公式，但不能只靠公式完成選型。
| P1D 缸徑 | 6 bar 下的理論伸出推力 | 仍需檢查的項目 |
|---|---|---|
| 32 mm | 483 N | 負載方向與起動摩擦 |
| 40 mm | 754 N | 拉動時的桿側推力 |
| 50 mm | 1,178 N | 運動期間的接口壓力 |
| 63 mm | 1,870 N | 安裝座與導向反作用力 |
| 80 mm | 3,016 N | 閥與管路流量 |
| 100 mm | 4,712 N | 機架撓曲與緩衝 |
| 125 mm | 7,363 N | 耗氣量與可用安裝空間 |
這些是型錄理論值，不是保證可傳到夾具的作用力。機台運轉時，應在作用中的氣壓缸接口量測動態壓力。即使怠速時的調壓器讀值正常，壓裝行程中仍可能因閥、接頭、氣管、消音器或共用主管限制流量而失壓。
工具氣壓缸選型缸出力計算器選擇致動器架構前，依缸徑、活塞桿直徑、工作壓力、摩擦裕量與安全係數估算伸出及縮回推力。出力 = 壓力 × 有效面積缸徑活塞桿直徑工作壓力摩擦預留開啟計算工具
如果已知所需負載，可使用氣壓缸缸徑計算器進行第二次核對。將結果向上選到實際型錄缸徑，再以選定氣壓缸的壓力額定值、安裝方式、活塞桿尺寸、速度範圍與緩衝資料重新審查。
選型時最有用的壓力值不是空壓機設定值，甚至也不是調壓器設定值，而是在行程中產生推力的區段，作用腔室可重複達到的最低壓力。這個差別，正是靜態試算表與能在用氣尖峰期間維持作用力的機台之間的分界。
哪一種高推力架構適合這個工位？
架構對推力曲線的影響不亞於缸徑。在 6 bar 下，Festo 列出的四活塞 100 mm ADNH 前進推力為 18,281 N，但縮回推力只有 4,417 N，因為回程時只有一個氣壓缸出力（Festo ADNH 技術資料，2010）。
這個例子呈現了串聯配置的主要取捨：不提高供氣壓力即可增加前進推力，但總長度、空氣容積也會增加，而且回程性能不對稱。如果製程需要相同的推力與拉力，就必須同時檢查兩個方向。
| 架構 | 最適合的情境 | 需要驗證的主要限制 |
|---|---|---|
| 大缸徑氣壓缸 | 有足夠徑向空間的直接推動或夾持 | 耗氣量、活塞桿導向、機架反作用力與額定壓力 |
| 串聯氣壓缸 | 直徑受限但需要較高前進推力 | 安裝長度、容積、回程推力與外部停止要求 |
| 肘節夾具 | 接近閉合位置時需要高夾持力 | 夾臂長度、閉合角度、鎖定狀態、夾墊位置與公差 |
| 增壓器或氣液轉換裝置 | 已驗證高壓迴路中的短時間增力作業 | 下游額定值、洩壓、隔離、熱與循環頻率 |
| 液壓軸或電動軸 | 高力密度、高剛性、受控作用力或可程式化運動 | 動力單元或驅動器成本、維護、防護、感測與管理責任 |
增壓器不代表可以超過氣壓缸額定值。本文引用的 Parker P1D 系列最高額定壓力為 10 bar。若製程需要更高壓力，致動器、閥、氣管、接頭、壓力表、密封件、洩壓裝置與隔離方法都必須按該壓力設計。
肘節機構能否用更少空氣解決同一問題？在接近閉合位置時通常可以，但前提是工件公差仍能讓連桿進入預定的增力範圍。樞軸磨損或零件厚度異常，都可能改變幾何並影響夾墊作用力。
若要擴大系統比較範圍，可參考液壓動力與氣壓動力比較。目前的決策仍應鎖定單一工位、單一推力曲線與單一安全失效狀態。
氣壓系統能取代所有高推力作業中的液壓系統嗎？
不能。Bimba 的設計指南指出，多數氣壓系統的工作壓力接近 100 psi，而部分液壓系統可達 3,000 至 5,000 psi；因此當力密度與剛性居主導地位時，液壓通常更有優勢（Bimba 氣動致動器設計指南，2019）。
當工位需要快速的端到端運動、工廠已具備合適的壓縮空氣、環境偏好潔淨硬體，而且所需推力可由合理的缸徑或串聯配置達成時，氣壓方案很有吸引力。OSHA 也指出，氣動壓床具有速度快與潔淨的優點，但無法提供液壓壓床可達到的極高壓力（OSHA 氣動壓床，2026）。
若緊湊空間內必須產生非常高的推力、製程需要高剛性，或滑枕必須在力－位移曲線中保持並控制重負載，液壓通常是更合適的候選方案。當可程式化位置、速度與推力資料是品質控制核心時，電動壓裝可能更適合。
不要只比較致動器採購價格。氣壓工位還依賴空壓機容量、空氣處理、儲氣、配氣、閥、排氣處理與能源；液壓工位則包含動力單元、油液管理、過濾、冷卻與洩漏控制。有效的比較必須固定相同的負載、行程、循環頻率、品質要求、安全狀態與管理邊界。
如果工廠已經有壓縮空氣呢？這可以降低專案邊界內的成本，但不代表空氣免費，也不保證尖峰流量足夠。在承諾用氣壓取代液壓前，應依工作壓力指南審查完整工作循環。
正式投產前必須驗證哪些項目？
在整個出力行程中，使用點壓力都應維持在機台已驗證的範圍內。CAGI 建議，從空壓機排氣口到任何使用點的壓降不應超過 10%；ISO 4414 則涵蓋氣壓系統的危害、可靠性、維護與能源效率（CAGI，2026；ISO 4414，2010）。
使用真實零件執行實際循環。記錄致動器接口壓力、行程時間、實際工具力或夾持力、夾具閉合位置，以及鄰近機台運作時的壓力恢復狀況。如果接口壓力崩落，應先改善流路，再考慮加大缸徑。壓降故障排查指南可協助區分供氣損失與致動器尺寸問題。
接著檢查機械受力路徑：
- 確認機架與安裝面能承受致動器反作用力，不會張開、扭轉或使基準位移。
- 避免活塞桿承受側向負載。工裝產生力矩時，應使用導軌或導桿式致動器。
- 長壓縮行程應驗證活塞桿挫屈，並確認工裝不會越過工件的允許行程。
- 使用實際移動質量與速度測試緩衝或外部擋塊。
- 檢查夾臂、樞軸、緊固件、夾墊與定位元件的磨損，避免幾何改變。
然後審查安全狀態。ISO 4414 涵蓋機械系統中的重大氣壓危害，OSHA 則要求氣動壓床的操作點與夾傷點設置防護。僅有排氣閥無法固定懸吊負載，也無法釋放止回閥後方的殘留壓力。
推力驗證與安全防護回答的是不同問題。力感測器可以證明夾具達到製程範圍，但無法阻止手部進入操作點；護罩或存在感測裝置可以降低暴露風險，但無法證明加工期間零件始終定位。兩項功能都需要獨立的驗收標準。
詢價前，請提供：
- 所需工件作用力及其確立方式
- 作用方向、行程、可用空間與安裝方向
- 零件的最小與最大狀態，或夾臂幾何
- 目標伸出、停留與縮回時間
- 每分鐘循環次數、班次、同時動作的致動器數量與預期壽命
- 調壓器壓力，以及運動期間實測的致動器接口壓力
- 閥型號、氣管內徑、氣管長度與排氣限制
- 負載保持、緊急停止、殘留壓力與重新啟動要求
- 環境、空氣品質、溫度、沖洗、粉塵與焊渣暴露
- 所需位置或推力回授及允收範圍
這些資料可讓應用工程師比較大缸徑氣壓缸、串聯裝置、動力夾具、增壓迴路或其他技術，不必把不確定性藏在通用安全係數裡。如需經過審查的選型建議，請透過工程支援提交完整工作資料表。
結論
Parker 的 125 mm 氣壓缸在 6 bar 下可達 7,363 N 理論推力，Festo 的四活塞 100 mm ADNH 則可在前進時達到 18,281 N。這些數據顯示兩條有效的氣壓增力路徑，但兩者都不能取代工件作用力定義、壓力量測、結構檢查與防護（Parker，2014；Festo，2010）。
當高推力氣動致動器的速度、潔淨度與簡單端到端運動符合製程時，就能改善壓裝與夾持作業。正確順序很明確：在工件端定義作用力、計算致動器、選擇增力架構、驗證壓力與流量、測試完整受力路徑，並確認安全狀態。
如果整條條件鏈都成立，氣壓方案可以快速又實用；如果力密度、剛性或可程式化推力控制使條件無法成立，就應在夾具成為妥協方案前，改用液壓或電動運動系統。
高推力氣動致動器常見問題
以下數據說明為何「高推力」必須附帶明確配置：Parker 的單一 125 mm 氣壓缸在 6 bar 下為 7,363 N；Festo 的四活塞 100 mm ADNH 為 18,281 N；SMC 則在特定夾臂幾何下列出 4,000 N（Parker，2014；Festo，2010；SMC，2024）。
高推力氣動致動器的最大推力是多少？
沒有通用的最大值。推力取決於壓力、總有效活塞面積、架構與產品額定值。Festo 公布的 ADNH 範例使用四個 100 mm 活塞，在 6 bar 下前進推力達 18,281 N。更高的需求可能要改用其他致動器配置、液壓系統或專用壓床。
氣動壓床應如何選擇缸徑？
用所需致動器推力除以經驗證的最低工作壓力，得到最小有效面積，再將面積換算成缸徑。Parker 列出的 125 mm 缸徑在 6 bar 下理論推力為 7,363 N，並建議理論推力比需求值高 50% 至 100%。仍應檢查實際產品與完整受力路徑。
我可以提高氣壓來增加夾持力嗎？
只有在所有元件額定壓力與機台已驗證的安全設計範圍內才可以。本文引用的 Parker P1D 氣壓缸最高工作壓力為 10 bar。增壓迴路必須使用額定值正確的氣壓缸、閥、氣管、接頭、壓力表、洩壓保護、隔離裝置與密封件。提高空壓機壓力來掩蓋流量限制，並不是合理的修正方式。
氣壓缸推力等於工件夾持力嗎？
如果兩者之間有連桿或夾臂，就不相同。SMC 公布的 63 mm CKZ3N，在 0.5 MPa 且夾臂長度 100 mm 時為 4,000 N。即使氣壓缸推力不變，夾臂長度、樞軸幾何、夾墊位置、摩擦或機架撓曲的變化，都會改變工件端作用力。
何時應選擇液壓而不是氣壓？
當非常高的力密度、剛性，或重負載下的受控運動居主導地位時，應選擇液壓。Bimba 指出，多數氣壓系統工作壓力接近 100 psi，而部分液壓系統可達 3,000 至 5,000 psi。當推力與耗氣量適合工位時，氣壓仍適合快速、潔淨且重複的運動。
參考資料
本文的證據集使用九項第一方技術資料，包括於 2021 年確認仍有效的 ISO 4414，以及製造商推力表與美國機械防護指引。每項資料都支援特定設計邊界，而不是普遍適用的性能宣稱（ISO 4414，2010）。
- Parker Hannifin，P1D 系列氣壓缸，缸徑、理論推力、壓力額定值與選型裕量資料。檢索日期：2026-07-17。
- Festo，串聯／高推力氣壓缸產品系列概覽，雙缸、三缸與四缸配置的現行運作原理。檢索日期：2026-07-17。
- Festo，ADNH 高推力氣壓缸技術資料，6 bar 下的詳細前進與回程推力值。檢索日期：2026-07-17。
- SMC，CKZ3N 動力夾持氣壓缸型錄，夾持力與缸徑、壓力及夾臂長度的關係。檢索日期：2026-07-17。
- 壓縮空氣與氣體協會，壓縮空氣應用指南，使用點壓降指引。檢索日期：2026-07-17。
- ISO 4414:2010，氣壓流體動力系統與元件的一般規則及安全要求。檢索日期：2026-07-17。
- OSHA，氣動壓床，氣動壓床定義、限制、操作點危害與防護指引。檢索日期：2026-07-17。
- Bimba，氣動致動器設計指南，典型氣壓與液壓工作壓力比較及致動器選型背景。檢索日期：2026-07-17。
- AutomationDirect，什麼是氣壓缸？，氣壓缸运作原理影片與逐字稿。檢索日期：2026-07-17。
