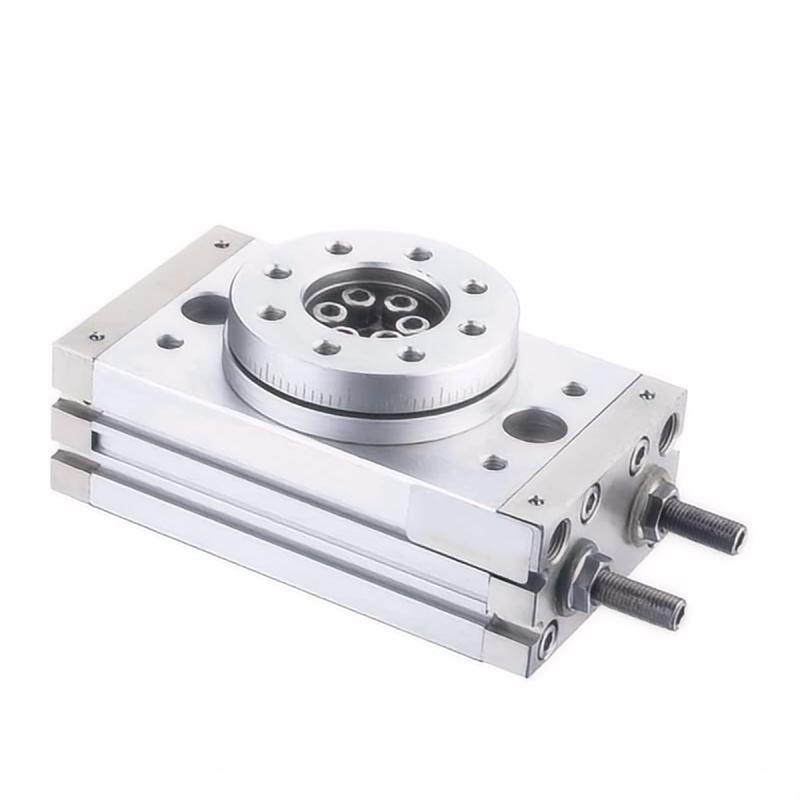

如何計算旋轉致動器扭矩需求：完整工程指南？

旋轉致動器的扭矩需求來自軸端負載、重力、摩擦、慣量與所選運動曲線。Parker 將需求扭矩定義為負載、摩擦與加速扭矩的合成；其 PRO/PRN 指南在動態計算前，會先把 90 度換算為 1.5708 弧度（Parker 0900P-4，2026 年 7 月 17 日存取；Parker PRO/PRN，2026 年 7 月 17 日存取）。

這項計算是一張扭矩帳，不是一條捷徑。把每一項保持可見，只套用有文件依據的裕量，並把結果拿去和運動期間最低實際壓力下的有效致動器扭矩比較。另一篇氣動旋轉致動器選型指南會說明軸負載、停止能量、流量、安裝與最終型號選擇。

重點摘要

• 將負載、重力、摩擦與加速扭矩分別列成獨立項目。
• Bray 的典型球閥曲線顯示運轉扭矩約為啟動扭矩的 75%，但選型以供應商資料為準。
• 與運動壓力下的型錄有效扭矩比較。
• 停止能量要和扭矩分開檢查。

旋轉致動器扭矩工作表應包含哪些項目？

Parker 將需求扭矩拆成三個成分：負載扭矩、摩擦扭矩與加速扭矩。其手冊又把緩衝扭矩視為另一項減速要求，因此有用的工作表至少需要四個計算列，而不是一個合併估算（Parker 0900P-4，2026 年 7 月 17 日存取）。

從負載案例開始，而不是從致動器型錄開始。針對每個操作方向，以及負載會改變的任何軸角度，記錄下列值：

工作表輸入	符號	單位	來源
外力與垂直力臂	F、r	N、m	圖面或量測
旋轉質量與幾何	m、尺寸	kg、m	CAD 或秤重
旋轉角度	theta	rad	機器序列
加速時間或運動曲線	t_a	s	控制規格
重力方向	phi	degrees	安裝圖
啟動與運轉摩擦	T_break、T_run	N·m	量測或供應商資料
運動期間最低入口壓力	P_min	bar 或 MPa	致動器壓力軌跡
所需方向與失效位置	n/a	n/a	風險與製程審查

需求扭矩是在指定負載下克服阻力並產生所需加速度的軸端扭矩。每個獨立來源都用一列。例如彈簧、皮帶張力、密封阻力、偏置工具、製程力或線束，都可能改變需求。符號方向也重要：重力可能阻礙其中一個方向，卻協助返回行程。

工作表應同時顯示大小與方向。單一正值總和會隱藏負載是否在行程中反轉，而這正是控制扭矩可能從起點移到中間角度的位置。

如何計算負載與重力扭矩？

NASA 將扭矩定義為力乘以到樞軸的垂直距離，Parker 在旋轉致動器選型中也使用相同的 T = F x l 關係。100 N 的力作用於 0.20 m 垂直力臂會產生 20 N·m（NASA Glenn，2026 年 7 月 17 日存取；Parker PRO/PRN，2026 年 7 月 17 日存取）。

對外力：

負載扭矩 = 力 x 垂直距離
T_load = F x r_perpendicular

垂直距離是從軸中心線到力作用線的最短距離。若力不是垂直作用，直接使用實體手臂長度會高估扭矩。

對在垂直平面內旋轉的偏置質量：

重力扭矩 = 質量 x 9.81 m/s^2 x 重心半徑 x sin(phi)
T_gravity = m x g x r_cg x sin(phi)

當重心位於軸正上方或正下方時，重力扭矩為零。當重心力臂水平時，其大小最大。對繞垂直軸旋轉的平衡工作台，重力可能不增加旋轉扭矩，但軸承與密封摩擦仍存在。

如果 CAD 能計算真實軸線上的扭矩，就使用 CAD。否則把複雜組件拆成各個質量，計算每一項貢獻並加總帶符號的值。除非重力是負載路徑中唯一的力，否則不要用工件質量取代量測製程力。

如何加入慣量與加速扭矩？

SMC 的低速旋轉選型指南會由轉動慣量、旋轉角度與時間計算慣性負載，並指示使用者加入多個負載元件的慣量。對 CRQ2X/MSQX 選型，即使每 90 度運動慢於 2 秒，慣量檢查仍使用 2 秒值（SMC CRQ2X/MSQX guide，2026 年 7 月 17 日存取）。

加速扭矩遵循剛體關係：

加速扭矩 = 轉動慣量 x 角加速度
T_acc = J x alpha

轉動慣量取決於質量的位置，不只取決於重量：

指定軸線下的負載形狀	轉動慣量
半徑 r 上的點質量	J = m x r^2
繞中心旋轉的實心圓盤	J = 0.5 x m x r^2
繞中心旋轉的薄環	J = m x r^2
繞一端旋轉的細長桿	J = m x L^2 / 3
繞中心旋轉的矩形板	J = m x (a^2 + b^2) / 12

用實際運動曲線取得 alpha。如果控制器或機構提供加速時間，使用 alpha = delta omega / t_a。對從靜止開始並在靜止結束的對稱三角速度曲線，總移動時間為 t、角度為 theta 時：

alpha = 4 x theta / t^2
omega_max = 2 x theta / t

不要把這個三角速度曲線方程套用到有等速段的移動。梯形、S 曲線或機械緩衝移動的加速歷史不同。控制規格應說明工作表代表哪一種曲線。

把質量移近軸心，會以半徑平方降低 J。把 2 kg 元件從 200 mm 移到 100 mm，可把點質量慣量從 0.080 kg·m² 降到 0.020 kg·m²，常常比小幅提高壓力更能節省扭矩。

為什麼啟動扭矩與運轉扭矩必須分開計算？

Bray 的 2025 球閥指南顯示一條典型浮動球閥曲線，其中運轉扭矩約為啟動扭矩的 75%，結束扭矩約為 90%。這些比例描述的是該指南中的典型閥曲線，不是所有閥、軸承、密封或旋轉工作台的通用摩擦定律（Bray Technical Bulletin 1005，2025）。

啟動扭矩是停留後開始運動時的峰值阻力；運轉扭矩是開始運動後的阻力。Bray 的典型浮動球閥曲線使用三個不同點：啟動扭矩為 100%，運轉扭矩約 75%，結束扭矩約 90%。這些值說明為什麼閥不能用單一摩擦係數代表，但不能取代供應商資料。閥座設計、差壓、介質、溫度、停留時間與沉積物都可能移動曲線上的每一點。當密封阻力或軸承阻力在靜止後改變時，機械關節也需要同樣分開。請量測兩個方向的啟動與運轉值，不要互相推導。這會讓長時間停留後以及完整行程中的最大扭矩點保持可見（Bray Technical Bulletin 1005，2025）。

對機械負載，實務可行時請量測兩個值。也可在最長預期停留後重複測試：

1. 斷開或安全隔離致動器。
2. 在軸或被驅動聯軸器上緩慢施加扭矩。
3. 記錄首次運動時的峰值作為啟動扭矩。
4. 記錄整個行程與兩個方向的扭矩。
5. 在最長預期停留與溫度極限下重複測試。

對球閥、蝶閥或旋塞閥，要求供應商提供實際閥尺寸、閥座、差壓、介質、溫度與工況下的扭矩資料。至少要比較開啟啟動、運轉、開啟結束、關閉啟動、關閉運轉與就座扭矩，並對照致動器曲線。

材料配對方程 T = mu x N x r 可協助處理法向力與有效半徑已知的滑動介面。它不能取代閥扭矩資料或量測密封阻力。手冊摩擦係數會隨表面、潤滑、壓力、溫度、磨耗與停留時間變化。

應套用哪個設計係數？

Parker PRO/PRN 指南在無負載變化阻力時使用 2 的裕量係數，在負載變動時使用 5。這些數字屬於該產品家族方法；Parker 更廣泛的手冊則說明設計係數會隨應用與設計者掌握的資訊而變（Parker PRO/PRN，2026 年 7 月 17 日存取；Parker 0900P-4，2026 年 7 月 17 日存取）。

不要在未檢查產品方法時，把溫度、污染、老化、衝擊與壽命等無關係數一路相乘。把 2.0 x 1.5 x 1.4 x 1.25 疊成 5.25 倍，不會證明致動器能平順移動、安全停止或承受軸負載。

請改用這個順序：

1. 由可追溯輸入計算名義扭矩成分。
2. 對不確定摩擦或製程負載，盡可能替換成量測最壞值。
3. 套用致動器或閥製造商指定的係數。
4. 只有當責任工程師能說明該係數涵蓋哪項不確定性時，才加入專案係數。
5. 記錄未四捨五入結果與所選型錄扭矩餘量。

把係數放在它保護的成分旁。變動製程力可能需要與已量測慣性負載不同的裕量。緊急動作、人員風險與失效安全閥動作，也需要機器或製程安全方法，而不是通用部落格表格。

90 度扭矩計算範例

Parker 將 90 度列為 1.5708 弧度，SMC 則把角度與移動時間視為明確慣量輸入。以下範例用對稱三角速度曲線，在 0.80 秒內讓 6 kg 點負載於 0.20 m 半徑旋轉 90 度（Parker PRO/PRN，2026 年 7 月 17 日存取）。

假設：

輸入	數值
點負載	6.0 kg
離軸半徑	0.20 m
旋轉	90 degrees = 1.5708 rad
總移動時間	0.80 s
量測運轉摩擦	1.50 N·m
重力扭矩	0 N·m，水平工作台
外部製程扭矩	0 N·m
有文件依據的專案係數	1.50

先計算點質量慣量：

J = m x r^2
J = 6.0 x 0.20^2
J = 0.240 kg·m^2

接著計算角加速度與加速扭矩：

alpha = 4 x theta / t^2
alpha = 4 x 1.5708 / 0.80^2
alpha = 9.82 rad/s^2

T_acc = J x alpha
T_acc = 0.240 x 9.82
T_acc = 2.36 N·m

加總軸端成分並套用有文件依據的係數：

T_nominal = T_acc + T_friction + T_gravity + T_external
T_nominal = 2.36 + 1.50 + 0 + 0
T_nominal = 3.86 N·m

T_required = 3.86 x 1.50
T_required = 5.79 N·m 有效輸出扭矩

這個結果是型錄比較需求，不是料號。請把 5.79 N·m 與致動器在最低運動壓力、正確方向與相關軸角度下的有效輸出曲線比較。再於更完整的旋轉致動器選型流程中檢查動能、軸負載、旋轉時間範圍與停止方法。

如果計算從理想活塞力或理想葉片面積開始，可能需要納入機構效率。如果型錄已公布有效輸出扭矩，不要同時降低型錄值又因同一效率損失提高所需扭矩。那會把損失算兩次。

工具氣壓缸選型旋轉致動器扭矩計算器用負載質量、半徑、角加速度、重力方向、摩擦、效率與專案文件係數估算軸端扭矩。扭矩 =（慣量 × 角加速度 + 負載扭矩）× 安全係數 / 效率；能量 = 0.5 × 慣量 × 角速度²負載質量距軸半徑輸入的慣量運動輸入模式開啟計算工具 ->

型錄比較要使用實際扭矩曲線

Festo DFPD-20 彈簧復位配置在名義壓力下列出 0 度 13.5 N·m、90 度 7.0 N·m。兩個端點幾乎相差 2:1，顯示單一銘牌扭矩不能代表所有方向與軸位置（Festo DFPD-20-RP-90-RS55-F03，2026 年 7 月 17 日存取）。

有效致動器扭矩是製造商在特定壓力、方向與位置下聲明的可用軸端輸出。請使用精確型號與操作模式的曲線或表格：

• 雙作用齒條齒輪致動器可能有近似固定扭矩，但仍需確認公布曲線。
• 彈簧復位致動器需要分別比較氣啟動、氣終點、彈簧啟動與彈簧終點。
• Scotch-yoke 設計可能具有刻意的非線性扭矩曲線。
• 葉片式與旋轉工作台型號都有產品特定的有效扭矩與壓力限制。

調壓器在靜止時的壓力不是比較壓力。請在動作期間量測致動器入口，當方向閥、管路、接頭、流量控制與排氣路徑正在承載流量時才是實際條件。若量測壓力下降，先檢查使用點壓力波動與氣動流量控制閥選型，再選更大的致動器。

對製程閥，請把所需閥扭矩點疊在致動器輸出曲線上。Festo 也提醒，致動器操作扭矩不得超過允許的 ISO 5211 法蘭與聯軸器扭矩。較大的致動器可能能推動閥，卻會讓閥桿、鍵、支架或聯軸器過載。

請記錄兩個餘量：available torque / required torque 與 interface limit / available torque。第一個抓出致動器過小；第二個抓出相反問題，也就是致動器強到足以損壞它驅動的硬體。

五個會讓正確計算失效的錯誤

SMC 在低速指南中列出 CRQ2X 各尺寸允許動能從 0.00025 到 0.081 J。即使在同一產品家族中也有 324:1 的範圍，因此正確扭矩總和不能取代該型號的獨立能量、時間與負載檢查（SMC CRQ2X/MSQX guide，2026 年 7 月 17 日存取）。

1. 用總臂長取代垂直距離。 扭矩取決於力作用線。請在每個可能成為最壞條件的軸角度重新計算。
2. 把質量當成慣量。 兩個 6 kg 治具如果質量半徑不同，可能需要非常不同的加速扭矩。
3. 用一個摩擦數字代表啟動與運動。 特別在停留或溫度變化後，請分開記錄啟動值與運轉值。
4. 未帶產品方法就複製安全係數表。 大倍率可能掩蓋不良輸入資料，仍漏掉動能、軸負載或閥桿限制。
5. 用靜態供氣壓力下的扭矩比較。 使用致動器正在運動時量測壓力下的有效型號扭矩。

最終工作表應說明每項假設、單位、符號方向、資料來源與版本。若某個負載或摩擦項目是估算值，請標記為調試驗證項。這會把計算變成維護基準，而不是一次性選型筆記。

工程師會問哪些旋轉致動器扭矩問題？

Bray 的典型浮動球閥曲線包含三個不同扭矩層級：啟動 100%、運轉約 75%、結束約 90%。以下問題把這些閥特定點，與機械負載慣量、型錄輸出與停止能量檢查分開（Bray Technical Bulletin 1005，2025）。

旋轉致動器扭矩的基本公式是什麼？

對靜態外力，使用 T = F x r_perpendicular。對運動負載，在套用有文件依據的專案或製造商係數前，加入重力、摩擦與 J x alpha 加速扭矩。Parker 將需求扭矩定義為負載、摩擦與加速項，而不是一條通用捷徑。

啟動扭矩一定是運轉扭矩的兩倍嗎？

不是。Bray 的典型浮動球範例把運轉扭矩放在啟動扭矩約 75% 的位置，但這個比例屬於該閥曲線。密封設計、閥座材料、壓力、介質、停留、溫度、潤滑與磨耗都會改變它。請使用量測機械值或閥供應商扭矩資料。

致動器扭矩可以直接按壓力比例換算嗎？

只有在製造商確認該型號、方向與位置存在這種關係時，才可作為初篩估算。最終選型使用運動壓力下的有效扭矩曲線。彈簧復位單元需要四個端點檢查，因為氣啟動、氣終點、彈簧啟動與彈簧終點扭矩可能差很多。

旋轉致動器扭矩應使用多少安全係數？

使用致動器、閥、機械標準或責任工程師指定的係數。Parker PRO/PRN 方法對兩種已定義阻力負載案例使用 2 與 5，但這些數字不是通用值。請記錄所選係數涵蓋哪個不確定性，並避免相乘重疊裕量。

扭矩最高的致動器一定最安全嗎？

不一定。Parker 要求使用需求扭矩與緩衝扭矩中較大的值，SMC 則要求分開檢查動能與軸負載。更多輸出扭矩可能讓閥桿或 ISO 5211 聯軸器過載。請選擇能通過所需扭矩曲線、但不超出機械介面限制的型號。

扭矩計算以曲線比較結束，不是以四捨五入數字結束。請把扭矩帳與機器圖面、壓力軌跡、運動曲線、閥資料與型錄版本一起保存。若要比較機構，請看齒條齒輪與葉片式旋轉致動器。若要做應用審查，請透過技術聯絡頁送出完整工作表。

資料來源說明

六個第一手技術來源支撐此計算方法：NASA Glenn、兩份 Parker 指南、一份 SMC 型號選型型錄、Bray 2025 閥門公告，以及 Festo 產品頁。上文每項主張都停留在其來源描述的產品或應用邊界內。編輯責任與工程背景說明於關於頁面。

1. NASA Glenn, Torque。力、垂直距離與扭矩關係。2026 年 7 月 17 日擷取。

2. Parker Pneumatic Actuator Products, Catalog 0900P-4。需求、負載、摩擦、加速、緩衝扭矩與動能定義。2026 年 7 月 17 日擷取。

3. Parker PRO/PRN Pneumatic Rotary Actuators。產品家族扭矩與運動計算方法。2026 年 7 月 17 日擷取。

4. SMC CRQ2X/MSQX Low-Speed Rotary Actuator Guide。負載類型、慣量、有效扭矩、動能與穩定旋轉時間限制。2026 年 7 月 17 日擷取。

5. Bray Technical Bulletin 1005, Actuator Selection Guide for Ball Valves。啟動、運轉與結束閥扭矩曲線。2025 年發布；2026 年 7 月 17 日擷取。

6. Festo DFPD-20-RP-90-RS55-F03。方向與角度相關的彈簧復位扭矩資料，以及 ISO 5211 介面說明。2026 年 7 月 17 日擷取。
