旋轉致動器：齒條齒輪式與葉片式比較說明
當應用需要寬廣型號範圍、較大的外部負載能力、可調擋塊或較高扭矩選項時，選擇齒條齒輪式旋轉致動器。當緊湊本體與直接有限角度運動能符合負載時，選擇葉片式致動器。SMC 在這兩種機構中提供 90°、180°、190° 與 270° 配置（SMC USA，2026）。
不存在通用贏家。機構名稱不會告訴你可用扭矩、停止能量、重複精度或軸負載能力。這些數值屬於特定系列與尺寸，並且基於指定壓力。先從負載與運動曲線開始，再用工廠最低預期運動壓力比較型錄資料。
以我們的經驗，錯誤選型通常始於缺少負載幾何或過度樂觀的壓力值，而不是機構本身選錯。
重點摘要
- SMC 列出 90°、180°、190° 與 270° 旋轉選項，因此所需角度本身很少能判定機構。
- 在相同壓力下比較可用扭矩、負載慣量、允許動能、軸負載與停止設計。
- 齒條齒輪式提供範圍寬度；葉片式適合緊湊且負載支撐良好的場合。
齒條齒輪式與葉片式致動器如何產生旋轉？
齒條齒輪單元用一個或多個氣動齒條轉動齒輪，而葉片式單元則把壓力直接施加到連接在軸上的葉片。Parker 的氣動型錄把這兩個家族分開，並為各自列出低於 95° 與高於 100° 的型號相關旋轉角，確認機構與行程角度是兩個不同選擇（Parker，2025）。
齒條齒輪式旋轉致動器是一種有限角度驅動裝置，利用氣動齒條轉動小齒輪與輸出軸。雙齒條配置可以在小齒輪周圍平衡受力，並在緊湊外殼內提高扭矩，但精確結構會隨系列而不同。
葉片式旋轉致動器是直接驅動單元，壓力作用在與轉子連接的密封葉片上。單葉片與雙葉片版本不能互換。SMC 表示，雙葉片選項可在相近外形尺寸下提供約兩倍扭矩，但標準化角度可能限制在 90° 或 100°（SMC Europe，2026）。
如果軸必須連續旋轉，兩種機構可能都不是正確類別。在指定 360° 需求前，請先確認氣動馬達與有限角度旋轉致動器的差異。
齒條齒輪式與葉片式：型錄真正支持什麼？
在 100 psi 下，Parker 的氣動型錄列出葉片式家族範圍為 1.33 至 2,355 lb-in，齒條齒輪式家族為 39 至 10,000 lb-in。Parker 也提醒，這些數字只是一個指南，因為壓力額定、旋轉角度、選項與實際輸出會因產品而異（Parker，2025）。
這個型錄跨度支持一個有用結論：在這條產品線中，齒條齒輪式有較寬的高輸出覆蓋，但葉片式並不自動等於低扭矩技術。拿最大的齒條式型號和小型葉片式型號比較，不能證明兩個已針對同一台機器選型的候選產品誰更好。
| 選型因素 | 齒條齒輪式傾向 | 葉片式傾向 | 必須檢查什麼 |
|---|---|---|---|
| 運動產生 | 活塞與齒條轉動小齒輪 | 壓力直接作用在葉片上 | 口位、方向與回位方法 |
| 產品範圍 | 尺寸、扭矩與擋塊選項較廣 | 緊湊有限角度包裝 | 具體系列、尺寸與角度 |
| 背隙 | 齒輪嚙合可能帶來間隙 | 沒有齒條齒輪嚙合 | 公布背隙或重複精度值 |
| 外部負載 | 許多系列提供受支撐軸或工作台 | 容量受結構影響很大 | 軸向、徑向與力矩額定 |
| 終端旋轉控制 | 緩衝、擋塊或避震選項常見 | 內部或外部擋塊取決於系列 | 允許動能與停止扭矩 |
| 安裝包絡 | 常在活塞缸徑周圍較長或較寬 | 常在輸出軸周圍較緊湊 | 完整 CAD 包絡、接頭與感測器 |
可辯護的比較，是候選型號對候選型號。把兩個型號代碼放進同一張工作表，並把壓力、旋轉角度、工作週期、輸出介面與負載支撐標準化。如果某一列不能從資料表填入，那就是 RFQ 問題，而不是假設某個機構勝出的理由。
應該如何比較扭矩與停止能量？
Parker 在範圍圖中顯示氣動旋轉致動器輸出在 100 psi 下可達 10,000 lb-in，但也明確要求工程師在指定單元前查看實際產品資料。可用扭矩必須在最低運動壓力下高於負載、摩擦與加速需求，而不只是符合型錄標題數字（Parker，2025）。
先把扭矩組成分開：
對水平分度臂，加速扭矩與轉動慣量和角加速度有關：
適當的設計裕量要在這些項目估算之後才加入。不要把未知摩擦、定義不清的載荷，或壓降問題藏進通用 25% 或 50% 乘數裡。如果致動器運動時供氣壓力下降，就用較低壓力計算，並在該壓力確認製造商扭矩曲線。扭矩負責啟動運動。允許動能是所選致動器與停止安排可吸收、且不超過型錄限制的運動能量。SMC 對兩種機構都把旋轉時間、動能與允許負載視為分開檢查項目（SMC，2024）。
以我們的經驗，長力臂上的輕負載最容易通過靜態扭矩檢查，卻仍然損壞終端擋塊。
對快速循環，請確認以下所有項目：
- 移動質量
- 目標角度與移動時間
- 允許旋轉時間範圍
- 允許動能，需從完整旋轉組件在目標速度下計算，並與所選停止方法比較
- 緩衝選擇
- 致動器入口在運動時量測到的最低壓力與流量
只用小型流量控制器試圖減慢撞擊，可能讓循環時間變得不穩。對氣動負載而言，排氣節流通常比進氣節流更容易穩定，但正確配置仍取決於負載是否會反向驅動致動器。定案迴路前，請先看實務性的進氣節流與排氣節流指南。
旋轉角度、擋塊與回饋
SMC 列出 90°、180°、190° 與 270° 旋轉致動器配置，而 Parker 的 WR 葉片系列可從 30° 調整到 205°。這些例子說明，「葉片式停在 270°」和「齒條齒輪式一定能到 360°」都不是好的採購規則（SMC USA，2026；Parker，2025）。
請把工作角度與調整窗口分開指定。名義上需要 180° 行程的機器，可能還需要 ±5° 機械調整以便試車。另一個應用可能需要固定 90° 擋塊，但要求嚴格的終點確認。這些不是同一種致動器需求。請詢問致動器如何到達終點位置。可能方法包括內部硬擋、彈性擋塊、氣動緩衝、可調外部擋塊或避震器。接著確認擋停反作用力流向何處。內建在工裝中的擋塊可以保護致動器，但前提是聯軸器與機架能承受撞擊。
感測器確認位置；它們不創造精度。磁簧或固態開關通常回報終點區域。它不能證明軸在負載下位於幾分之一度內。若需更接近角度控制，請指定負載端允許誤差、接近方向、外部間隙，以及是否需要編碼器或閉迴路軸。更完整的旋轉致動器工作指南說明簡單二位致動器何時會變成定位系統。
輸出軸能承受機器負載嗎？

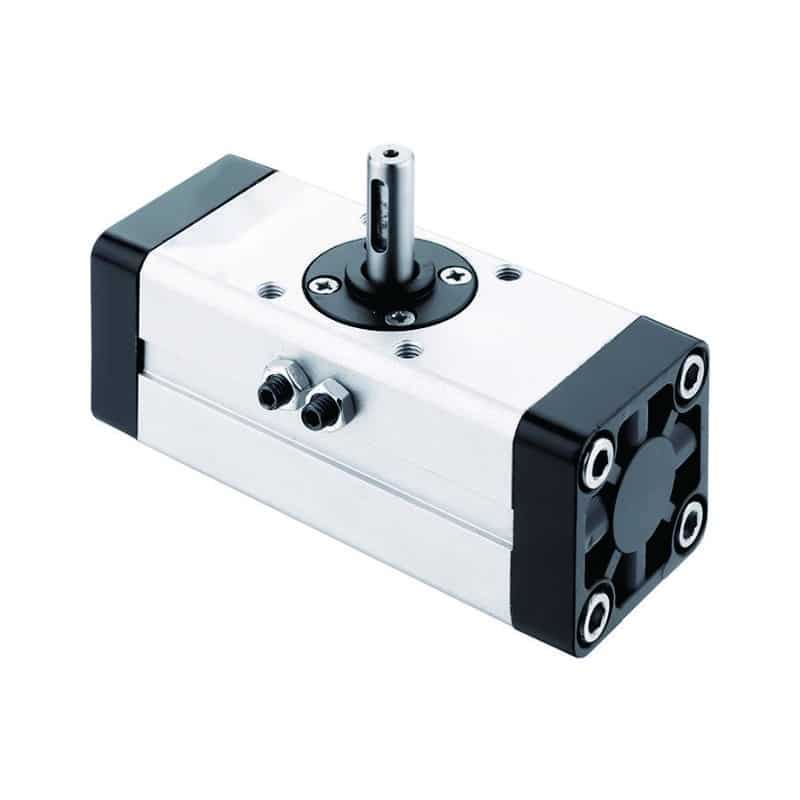

SMC 的選型指南顯示，允許負載會隨型號尺寸急劇變化：所列 CRA1 齒條齒輪系列在某一軸向負載方向上，依尺寸範圍為 29.4 N 到 980 N。即使表格允許直接軸負載，SMC 也建議盡可能避免直接加載軸（SMC，2024）。
這就是為什麼只看扭矩不夠。旋轉致動器可能轉得動負載，但仍因工裝施加過大徑向力或傾覆力矩，而出現軸承磨耗、軸撓曲或終點位置不一致。
計算或取得四個獨立數值：
- 朝向致動器的軸向負載
- 拉離致動器的軸向拉力
- 軸上的徑向負載
- 負載偏移造成的力矩
把皮帶張力、夾爪質量、軟管、偏心治具與加速度力都放進負載模型。如果外部力矩很大，請用獨立軸承、旋轉工作台或導向結構支撐工裝。這相當於旋轉應用中的直線致動器側向負載控制：致動器應該產生運動，而不是充當未指定的機器軸承。
根據我們的分析，當緊湊葉片式本體需要額外支撐軸承和客製聯軸器時，它就不再是較小的解法。比較已安裝總成包絡，而不是只比較本體尺寸。
速度、精度與壽命都是型號層級結果
SMC 的旋轉範圍包含 90° 到 270° 配置，也包含葉片式與齒條齒輪式設計，但其選型流程仍要求做型號專屬的旋轉時間、動能與負載檢查。因此，機構本身無法支持「葉片式更快」或「齒條齒輪式更精準」這類通用說法（SMC，2024）。
循環速度取決於閥流量、管路、排氣限制、致動器容積、負載慣量、流量控制設定、緩衝與允許撞擊能量。過小的閥或又長又窄的管路可能成為限制元件，因此當量測運動慢於型錄測試時，請檢查氣動壓降原因。精度也需要定義。終點重複精度、背隙、絕對角度精度與中途可控性是不同性質。齒輪間隙會影響齒條齒輪式單元，而密封摩擦、軸撓曲、擋塊柔順性、感測器遲滯與外部聯軸器間隙，也可能影響任一設計。使用壽命也不能按機構簡化成「15 到 20 年」。循環、壓力、潤滑政策、空氣品質、溫度、密封材質、側向負載、擋停撞擊與維護都會決定磨耗。請索取確切配置的額定壽命或測試條件，再把這些條件與真實工作週期比較。
選型矩陣：哪種機構符合應用？
Parker 的氣動範圍圖在 100° 旋轉兩側都涵蓋葉片式與齒條齒輪式型號，SMC 也在常見自動化任務中提供兩種機構。實務選型規則，是選擇經驗證額定值能覆蓋完整負載情況的候選型號，而不是選擇帶有熟悉產業刻板印象的機構（Parker，2025）。
| 應用條件 | 優先考慮 | 原因 | 可能推翻選擇的驗證 |
|---|---|---|---|
| 高慣量或較大外部負載 | 齒條齒輪式 | 受支撐軸與旋轉工作台選項較廣 | 葉片式型號有足夠負載與能量額定 |
| 非常緊湊的徑向包絡 | 葉片式 | 直接驅動結構可能較緊湊 | 外部支撐讓安裝總成變大 |
| 可調機械終點位置 | 齒條齒輪式 | 許多系列常見 | 所選葉片系列包含合適調整 |
| 簡單輕載 90° 翻轉 | 葉片式 | 轉換零件少、運動緊湊 | 齒條式型號整合了更好的安裝或擋塊 |
| 多圈或連續旋轉 | 預設兩者都不是 | 有限角度致動器可能不符合行程 | 已驗證特殊多圈齒條單元或氣動馬達 |
| 四分之一轉製程閥 | 兩者皆可，另加製程審查 | 兩種機構都能操作 90° 閥 | 所需扭矩曲線、失效動作與介面決定 |
閥自動化還多了一層介面。ISO 5211:2026 規定部分回轉致動器附件的法蘭尺寸、驅動件尺寸與參考介面扭矩（ISO，2026）。它不會替閥選型致動器，也不證明組件適合該製程。對閥組件，請取得整個操作壓差與溫度範圍下的開啟啟動、運轉、關閉終端與脫座扭矩。也要定義雙作用或彈簧復位、故障位置、循環頻率、腐蝕環境、手動覆寫、位置指示，以及精確的 ISO 5211 法蘭與驅動細節。
一旦指定失效模式，最佳機構可能會改變。緊湊雙作用葉片單元可能適合正常運動，而彈簧復位齒條齒輪式製程致動器可能符合失氣反應。失效動作是主要要求，不是附件選項。
可直接建案的 RFQ 應包含什麼？
ISO 5211:2026 涵蓋部分回轉閥的三個介面元素：法蘭尺寸、驅動件尺寸與參考扭矩值。一份有用的旋轉致動器 RFQ 必須更進一步，定義運動、動態負載、空氣條件、停止策略、回饋、環境與所需失效行為（ISO，2026）。
請把這些資訊提供給供應商：
- 機構偏好
- 工作角度與方向
- 負載扭矩、摩擦扭矩、慣量、載荷質量、工裝質量與質心半徑，並附上取得這些數值所用圖面或計算
- 目標移動時間、停留時間、每分鐘循環數與年度循環
- 運動時最低壓力，不只是靜態供氣壓力，另含最高壓力與可用閥流量
- 軸負載
- 所需擋塊、緩衝、彈性擋塊或避震器安排
- 軸、鍵、法蘭、旋轉工作台或 ISO 5211 介面細節
- 回饋方法
- 環境溫度、污染物、沖洗、腐蝕與空氣品質條件
- 雙作用、彈簧復位、失效開啟、失效關閉或失效保持行為
可以的話，附上移動總成圖。它比文字描述更快解決力臂半徑、聯軸器、負載偏移、干涉與口位接近性問題。若為替換，請包含完整舊型號代碼、銘牌壓力、軸圖、安裝孔位、口位、感測器型式與量測到的循環行為。
Jack Chen 的資格由頁面作者系統承載。出版方範圍在關於我們中說明，讀者可透過聯絡提交事實核對修正或特定型號應用資料。
旋轉致動器常見問題
SMC 在 90° 到 270° 常見角度中同時提供葉片式與齒條齒輪式旋轉致動器，因此最常見問題不能只從機構回答。以下每個答案都指出應在確切候選資料表上驗證的額定或介面（SMC USA，2026）。
齒條齒輪式一定比葉片式更強嗎？
不是。Parker 的 100 psi 範圍圖中，齒條齒輪式可達 10,000 lb-in，葉片式家族可達 2,355 lb-in，這顯示該型錄中齒條式有較廣高扭矩覆蓋，而不是通用定律。請在相同壓力、角度、工作週期與停止能量要求下比較兩個正確選型的型號。
葉片式致動器一定更快、更精準嗎？
不是。旋轉時間取決於閥流量、管路、致動器容積、慣量、排氣限制與緩衝。精度也必須定義為背隙、終點重複精度或絕對角度。請使用所選型號的製造商指定旋轉時間範圍，以及其重複精度或背隙規格，不要用機構名稱分配性能。
葉片式致動器可以旋轉超過 180 度嗎？
可以。SMC 列出最高 270° 的旋轉配置，Parker 也列出 270° 與 280° 的 PRN 葉片式版本。雙葉片版本可能用角度換取扭矩，因此要同時指定兩個數值。如果運動需要連續旋轉，請比較氣動馬達或伺服軸，而不是假設任何有限角度致動器都能勝任。
應該使用多少扭矩裕量？
沒有通用裕量。先計算負載、摩擦與加速扭矩，再用最低運動壓力下的致動器輸出比較結果。為不確定性與工況嚴苛度加入有文件依據的設計係數。百分比不能補償未知慣量、側向負載或終端擋停能量。
ISO 5211 是否表示閥用致動器已正確選型？
不是。ISO 5211:2026 標準化部分回轉附件尺寸與參考介面扭矩。它不提供閥的操作扭矩，也不驗證致動器的失效動作。請把閥扭矩曲線、製程壓差、安全係數、聯軸器強度、法蘭、驅動幾何與失氣行為作為一個總成一起檢查。
