工程師氣動流量控制閥選型指南
氣動流量控制閥選型，是讓致動器所需的運動與供氣、排氣路徑的容量相匹配。先計算氣缸必須在目標行程時間內充入或排出的空氣量，再把方向閥、速度控制閥、氣管、接頭、消音器及使用點壓力視為同一條流路進行核對。這個順序可避免兩種常見錯誤：平均 SCFM 足夠的閥仍可能限制快速行程，而高 Cv 閥也無法克服過小氣管、堵塞消音器或方向裝反的排氣節流控制閥。若要了解係數的廣義定義，請參閱Cv 如何決定氣動閥尺寸。
重點摘要
- Parker 公布的氣缸範例，對 1 秒行程要求 Cv 1.06。
- 應依行程期間所需流量選型，而非循環平均耗氣量。
- 把 Cv 視為完整氣路中的其中一個核對點。
- 以動態壓力及行程計時量測確認結果。
先確定行程時間，再看接口尺寸
Parker 的氣動選型範例採用 3.25 inch 缸徑、12 inch 行程、80 psig 供氣及 1 秒行程時間，算出所需 Cv 為 1.06（Parker Hannifin《氣動閥產品工程資料》，2026 年存取）。此範例從運動需求開始，而不是從連接螺紋開始。
接口尺寸只告訴您閥如何連接。
然而，它無法反映有效的內部流路。兩個同樣採用 1/4-inch 接口的閥，可能有不同的閥芯通道、密封件、排氣路徑與 Cv 額定值。此外，接頭式速度控制閥還會增加一道可調節流，因此其自由流方向與節流方向同樣重要。
實務選型鏈為負載與壓力 -> 氣缸缸徑 -> 行程與目標時間 -> 所需自由空氣流量 -> 閥容量 -> 完整路徑驗證。若從閥開始，會跳過致動器需求；若從空壓機 CFM 開始，則會忽略氣缸實際運動時的短暫流量峰值。
氣缸需要多少流量？
壓力比計算必須使用絕對壓力：NIST 將 1 標準大氣壓定義為 14.6959 psi，因此在估算自由空氣體積之前，80 psig 應換算為約 94.7 psia（NIST《壓力與氣體流量單位換算》，2026 年存取）。只用表壓會低估需求。
第一次估算伸出行程時，可使用：
活塞面積 = 缸徑² x 0.7854
氣缸容積 = 活塞面積 x 行程
壓力比 =（表壓 + 大氣壓）/ 大氣壓
每行程自由空氣量 = 氣缸容積 x 壓力比
所需自由空氣流量 = 每行程自由空氣量 / 目標行程時間所有單位必須保持一致。
具體來說，立方英吋除以 1,728 可得立方英呎；立方毫米除以 1,000,000 可得公升。單活塞桿氣缸還需另行計算縮回行程，因為活塞桿會縮小環形面積與腔室容積。

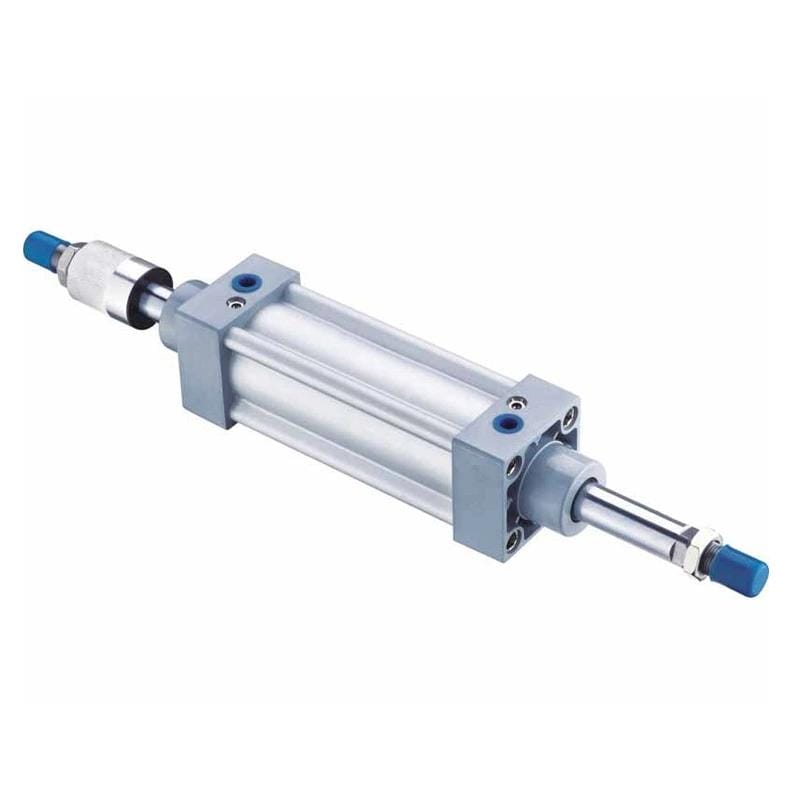

4-Inch 缸徑範例
例如，考慮一支缸徑 4 inch、行程 12 inch、工作壓力 80 psig 的氣缸。其無桿側面積為 12.57 in²，幾何腔室容積約為 150.8 in³，即 0.0873 ft³。以 14.7 psi 為大氣壓基準時，壓力比約為 6.44；在尚未計入氣管容積與洩漏之前，每次伸出約需 0.562 標準立方英呎的空氣。
若伸出必須在 1 秒內完成，局部流路在該 1 秒期間所需的平均等效流量約為 33.7 SCFM。另一方面，若 1 分鐘內平均完成 30 次伸出，循環平均耗氣量約為 16.9 SCFM。不過，隨著腔室與管路壓力改變，實際瞬時流量也會變化。
這些數字回答的是不同問題。前者有助於選擇閥路徑容量，後者則用於估算持續耗氣需求。
所需行程流量是目標行程期間所需的平均自由空氣流率，絕不能以循環平均耗氣量替代。空壓機與儲氣桶負責支援一段時間內的重複需求，而閥、氣管、接頭及排氣則必須處理運動期間不斷變化的流量。這項差異說明為何空壓機容量充足時，氣缸仍可能動作緩慢。
若需完整了解耗氣量，請參閱氣動流量計算配套指南。
如何把流量需求換算成閥容量？
Parker 以氣缸面積、行程、壓縮係數、目標時間及與容許壓降相關的A常數計算 Cv；在 80 psig 下，壓降為 2、5 與 10 psi 時，公布的常數分別為 0.075、0.048 與 0.035（Parker，2026 年存取）。
型錄方法如下：
所需 Cv = 氣缸面積 x 行程 x 壓縮係數 x A
--------------------------------
行程時間 x 28.8由於常數取決於入口壓力及容許壓力損失，請使用製造商自己的表格或選型軟體。因此，不要用液體簡式Q / sqrt(ΔP)計算氣動 Cv；該公式省略了氣體流動所需的絕對壓力與可壓縮性項目。
計算所得 Cv是最低流量容量核對值。
因此，應選擇下一個適用的型錄規格，再核對供氣與排氣兩條路徑。對 5/2 閥而言，不同流向的相關額定值可能不同。同樣地，速度控制閥的自由流方向也必須有足夠容量，以免限制相反行程。
阻塞流又該如何處理？
Parker 的亞臨界公式規定，出口絕對壓力必須大於入口絕對壓力的 0.53 倍。低於相應臨界壓力比後，降低下游壓力不再帶來同等比例的流量增加。與其把低壓降公式外推到規定範圍之外，採用製造商曲線或可壓縮流資料會更可靠。
此時，流量與壓力關係指南便很實用。特別是當閥型錄提供的是音速導流能力與臨界壓力比，而非 Cv 時，應直接使用這些資料，不要憑猜測換算。
Cv、Kv 與 ISO 6358 有何不同？
常見係數換算式為Kv = 0.865 x Cv，而 ISO 6358-1 規定輸送可壓縮流體之氣動元件的穩態測試（Swagelok《工業流體系統閥門選型指南》，2026 年存取；ISO 6358-1:2013，2022 年確認）。這些額定值彼此相關，但它們不是可以互換的測試說明，也不是完整的選型方法。
Cv 傳統上以 60°F 水在 1 psi 壓降下的美制加侖／分鐘為基準；Kv 則使用公制參考單位。兩者都有助於比較閥的相對容量，但預測壓縮空氣流量仍需上游絕對壓力、下游絕對壓力、溫度及氣體性質。ISO 6358 資料專為氣動氣體元件建立。視型錄而定，您可能看到音速導流能力C、臨界壓力比b或較新的有效導流能力資料。因此，從需求計算到選型應使用同一套製造商方法；不要在同一項計算中混用液體 Cv 公式、ISO 導流能力值與無關型錄的 SCFM 額定值。
| 型錄數值 | 最佳用途 | 必要背景資料 |
|---|---|---|
| Cv | 比較閥容量，並採用製造商的氣動選型方法 | 入口與出口絕對壓力、溫度、氣體 |
| Kv | 比較公制閥型錄 | 謹慎換算後，再核對氣動曲線 |
ISO 6358 C與b |
計算可壓縮氣動流量 | 測試條件及上游／下游壓力 |
| SCFM 或 L/min 額定值 | 快速比較型號 | 指定供氣壓力、下游壓力及標準狀態 |
工具單位換算Cv / Kv 轉換器在 Cv 與 Kv 之間換算型錄係數，之後回到製造商的氣動流量曲線完成最終選型。換算關係：Kv = 0.865 × Cv係數值來源係數開啟計算工具
核對整條氣路
CAGI 建議，在設計良好的系統中，從空壓機排氣口到使用點的壓降不應超過 10%；並指出空壓機壓力每多出 2 psig，耗電約增加 1%（CAGI《壓降常見問題》，2026 年存取）。
閥體只是其中一道限制。
事實上，空氣流動時，過濾器、調壓器、歧管、接頭、氣管內徑、氣管長度、快速接頭、氣缸接口、緩衝針閥、排氣消音器與速度控制閥都會消耗壓力。因此，調壓器的靜態壓力無法顯示這些損失。
把氣路視為串聯迴路。大流量閥無法抵銷小彎頭或飽和過濾器造成的壓降。提高空壓機壓力只會掩蓋限制並增加營運成本；改為量測運動中致動器正上游與下游的壓力，才能找出受限區段。
完成第一次 Cv 選型後，使用以下路徑檢查表：
| 檢查項目 | 記錄內容 | 重要原因 |
|---|---|---|
| 供氣壓力 | 氣缸運動時的閥入口壓力 | 確認可用入口壓力 |
| 閥容量 | 各路徑的 Cv、ISO 6358 資料或額定流量 | 供氣與排氣可能不同 |
| 氣管與接頭 | 內徑、長度、彎頭數量、快速接頭孔徑 | 揭示分散式限制 |
| 排氣 | 消音器尺寸、歧管通道、排氣節流設定 | 排氣限制會控制速度 |
| 氣缸 | 缸徑、活塞桿、行程、緩衝設定、負載方向 | 決定容積與運動需求 |
對長管路而言，請把結果與氣動系統壓降原因指南比較；此外，也應調查機台運轉期間的壓力波動。

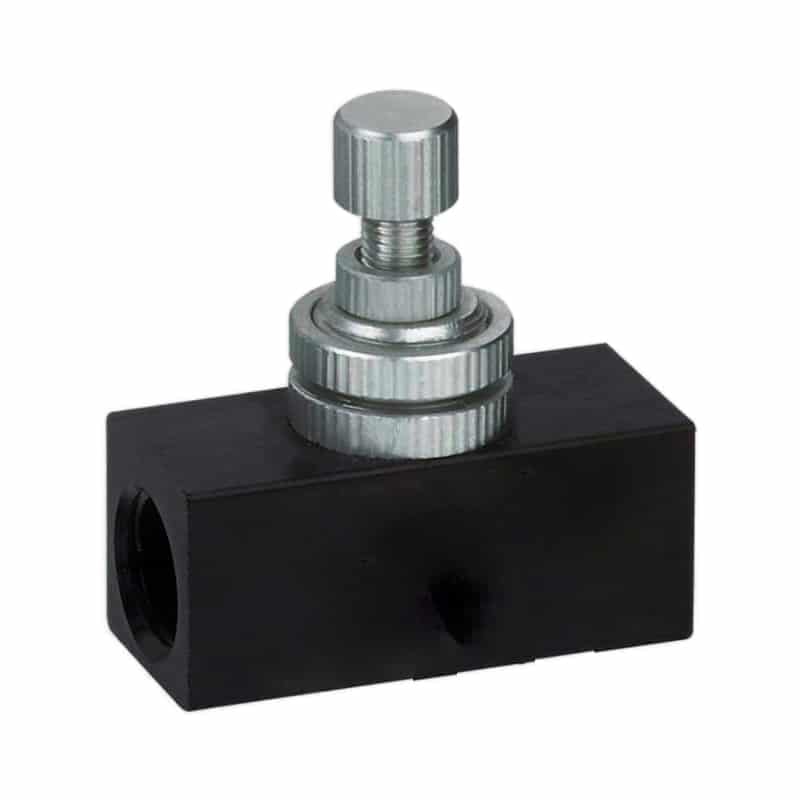

流量控制閥應安裝在哪裡？
Parker 列出進氣節流與排氣節流兩種配置，並指示排氣節流安裝時，須讓全流量箭頭朝向氣缸接口（Parker《流量控制閥維修說明》，2026 年存取）。安裝方向會決定受限流向、背壓如何建立，以及氣缸如何回應助力負載。
雙作用氣缸速度控制通常先採用排氣節流。在此配置中，供氣可自由進入充氣腔室，而另一側控制閥則對排氣節流。排氣側的背壓有助於抵抗容易超前運動的負載，尤其是垂直或超越負載運動。另一種進氣節流會限制進入氣缸的空氣，適合穩定阻力負載、特定單作用迴路，或排氣需保持暢通的應用；但當重力或其他外力協助行程時，其容錯性較低。
在可行的情況下，接頭式速度控制閥應安裝在靠近氣缸的位置。
如此可縮短受控容積、減少延遲，並讓調整更容易預測。請讓調整部位保持可觸及，確認箭頭方向，並使用閥的鎖定機構保護設定。
若要全面比較手動、單向、方向與比例式設計，請參閱氣動流量控制閥類型。
試車期間應記錄哪些資料？
CAGI 建議，當壓差達到 5 至 7 psig 時，或至少每 6 個月更換濾芯，因為過濾器可能成為可量測的系統限制（CAGI《壓降技術簡報》，2026 年存取）。試車資料也應能揭示類似損失。
首先，在調整針閥之前記錄設計輸入：
- 氣缸缸徑、活塞桿直徑、行程及安裝方向。
- 移動質量、負載方向，以及所需伸出與縮回時間。
- 每次行程期間閥入口的供氣壓力。
- 運動期間氣缸兩個接口的壓力。
- 閥型號、流量額定值、接口功能及速度控制閥方向。
- 氣管內徑與長度、接頭數量、調壓器尺寸及消音器型號。
- 生產負載下實測的伸出與縮回時間。
接著，逐步開啟速度控制閥，並為數次重複行程計時。若控制閥繼續開啟但速度不再增加，表示另一個元件已成為主要限制。此時在閥及氣缸接口暫時安裝壓力表，通常可區分供氣損失與排氣損失。
| 症狀 | 可能的檢查項目 | 實用測試 |
|---|---|---|
| 兩個方向都很慢 | 供氣壓力、調壓器、方向閥、共用氣管 | 量測運動期間的閥入口壓力 |
| 一個方向很慢 | 方向閥路徑、單側控制閥、單側消音器 | 對調或檢查方向專用元件 |
| 啟動時動作跳動 | 過長的受困容積、進氣節流配置、黏滯 | 把控制閥移近氣缸，並確認排氣節流方向 |
| 切換期間速度逐漸下降 | 局部壓力下降、儲氣桶、共用需求 | 記錄整個機台循環的動態壓力 |
| 針閥調整效果不明顯 | 控制閥過大，或存在另一個主要限制 | 比較全開與部分關閉時的行程時間 |
常見問題
Parker 的計算範例利用五項運轉輸入得到 Cv 1.06：氣缸面積、行程、供氣壓力壓縮係數、容許壓降及 1 秒行程時間（Parker，2026 年存取）。以下答案將這些變數分開處理，區分局部運動需求與循環平均耗氣量，並避免只依接口尺寸選型。
可以只根據接口尺寸選擇氣動流量控制閥嗎？
不可以。接口尺寸描述連接方式；Cv、ISO 6358 導流能力或指定的氣動流量曲線才描述容量。應從氣缸容積與目標行程時間開始，之後再確認所選接口、氣管內徑、接頭、閥路徑及排氣元件能否在實測壓力下通過所需流量。
Cv 越大，氣缸速度控制一定越好嗎？
不一定。較大的 Cv 能提高可用容量，卻可能讓手動針閥的有效調整範圍擠在接近關閉的位置。應選擇足以達到目標行程的容量，再核對可控調整範圍、排氣穩定性及重複性。比例運動需求可能需要不同的閥架構。
應使用循環平均 SCFM，還是行程期間所需流量？
兩者應用於不同決策。具體來說，循環平均 SCFM 有助於估算空壓機、儲氣桶與持續耗氣需求；相反地，行程期間所需流量則用於檢查局部閥與氣管路徑能否在目標時間內充入或排出腔室空氣。短而快速的行程可能只有不高的循環平均耗氣量，但運動時的平均流率會高得多。
Cv 與 ISO 6358 導流能力有何不同？
Cv 是源自水基準、再透過氣體選型公式調整的傳統閥容量係數。ISO 6358 規定可壓縮流體氣動元件的測試方法，並報告導流能力相關特性。因此，應使用同一製造商提供的額定值與計算方法，不要混用不同測試系統的係數。
如何判斷限制速度的是閥還是氣管？
為行程計時的同時，量測閥入口與氣缸兩個接口附近的動態壓力。上游壓降過大，通常指向供氣、過濾、調壓或氣管問題；另一方面，若閥端壓力足夠但動作仍慢，則可能是出口路徑、速度控制閥、消音器、緩衝、負載或氣缸摩擦造成。
最終選型原則是什麼？
Parker 的 Cv 1.06 範例與 CAGI 的系統壓降 10% 指引，分別描述兩項不同檢查：元件容量與送達壓力（Parker，2026 年存取；CAGI，2026 年存取）。可靠設計必須同時通過兩項檢查；在真實機台運轉與試車期間，任何一項都不能直接取代另一項。
依缸徑、活塞桿面積、行程、壓力與時間，計算氣缸在目標行程期間所需的平均自由空氣流量，再依閥的公開氣動資料進行選型。換句話說，試車前必須驗證調壓器到排氣口之間的每一道限制。依預定方向安裝流量控制閥，並量測運動期間的壓力。
行程計時才是最終證明。
資料來源與擷取說明
-
Parker Hannifin，《氣動閥產品工程資料》，氣動 Cv 公式、壓降常數、臨界壓力比條件及 Cv 1.06 計算範例。擷取於 2026-07-11。
-
ISO，《ISO 6358-1:2013 氣壓流體動力》，可壓縮流體氣動元件的穩態流量測試。擷取於 2026-07-11。
-
NIST，《壓力與氣體流量單位換算》，大氣壓與壓力單位參考。擷取於 2026-07-11。
-
CAGI，《壓降技術簡報》，壓降來源、過濾檢查與系統指引。擷取於 2026-07-11。
-
CAGI，《壓降常見問題》，系統壓降 10% 與每 2 psig 壓力增加的功率指引。擷取於 2026-07-11。
-
SMC，《氣動流量、壓降與音速導流能力軟體》，氣動迴路流量及導流能力計算背景。擷取於 2026-07-11。
-
Swagelok，《工業流體系統閥門選型》，Cv 定義與氣體流量注意事項。擷取於 2026-07-11。
-
Parker，《流量控制閥維修說明》，進氣節流與排氣節流方向。擷取於 2026-07-11。
-
AutomationDirect，《如何選擇氣動氣缸》，負載、壓力、缸徑與行程選型背景。擷取於 2026-07-11。
-
AutomationDirect，《了解氣動閥接口與位數》，氣動供氣與排氣路徑背景。擷取於 2026-07-11。
