如何為氣動迴路選擇合適的手動閥與機械閥
選擇手動與機械式氣動閥時，應先定義迴路功能，再逐一匹配接口數、位置數、復歸狀態、操作方式、流量能力、壓力範圍、使用環境及維護方式。即使把手或滾輪看似方便，只要常態位置、Cv 或排氣路徑與機台不符，仍可能選錯閥件。
兩者的區分其實很清楚。手動閥透過扳桿、按鈕、旋鈕、腳踏板或大型腳踏板，接收人員有意識的操作；機械閥則由凸輪、滾輪、柱塞或機台運動零件提供實體接觸輸入。逆止閥與壓力順序閥是依流體條件動作，因此應分開進行選型。
重點摘要
- 先決定閥的功能與安全復歸狀態，再選擇操作器形式。
- Parker 現行手動與機械閥系列的 Cv 範圍為 0.17 至 0.83，因此不能只憑接口尺寸判定流量能力。
- 一般控制閥不能取代可上鎖的能源隔離裝置或經確認的排氣程序。
手動氣動閥是由操作人員直接改變閥位的閥件。
機械操作式氣動閥是透過機械零件接觸而切換，而非由電氣訊號驅動的閥件。
復歸狀態是操作力移除後的閥位，可能採彈簧復歸、定位保持，或以鎖定機構防止非預期切換。
手動與機械式氣動閥應執行哪些工作？
AutomationDirect 的閥件指南為各種配置明確定義用途：二口二位閥可用於開關隔離；三口閥增加排氣路徑；四口閥則可讓雙動氣缸雙向作動（AutomationDirect，2026）。選型應從用途開始，而不是先看把手外形。
同一種手動或機械操作器可以搭配多種閥功能。操作器只說明閥如何切換，並不代表內部流路如何運作。翻開型錄前，先用明確文字記錄迴路所需動作。
| 迴路工作 | 典型閥功能 | 適用操作器 | 主要選型風險 |
|---|---|---|---|
| 隔離支路 | 二口二位開關 | 旋轉把手或可上鎖扳桿 | 誤將一般關斷視為能源隔離 |
| 送出瞬時氣動訊號 | 三口二位常閉 | 按鈕、腳踏板、柱塞、滾輪 | 復歸狀態錯誤或訊號流量不足 |
| 單動致動器排氣 | 三口二位供氣與排氣 | 按鈕、扳桿、滾輪 | 排氣路徑不明確 |
| 雙動致動器換向 | 四口二位或五口二位 | 手扳桿、腳踏板、機械滾輪 | 接口配置錯誤或排氣能力不足 |
| 選擇保持模式 | 定位保持式方向控制閥 | 扳桿、旋鈕、選擇開關 | 恢復供氣後非預期重新啟動 |
不要把逆止閥當成機械式限位閥。氣動逆止閥因壓差而開啟，滾輪閥或柱塞閥則在受到實體接觸後改變狀態。兩者可能同時出現在一個迴路中，但解決的是不同問題。
最可靠的選型敘述應包含三部分：輸入方式、氣路結果及釋放後行為。例如：「踩住受防護的腳踏板時向 A 口供氣，放開時讓 A 口排氣。」這樣的描述足以明確判定正確的接口數、常態位置與復歸機構。
接口數、位置數與復歸狀態如何影響選型？
Parker Directair 型錄列出的 1/8 吋三通與四通閥 Cv 為 0.20，1/4 吋版本則為 0.83；引用範圍內皆為二位配置（Parker，2018）。兩者流量能力相差逾四倍，說明氣動符號與流量數據必須一併確認。
供應商有提供時，請使用「接口數／位置數」標示法。三口二位閥有三個接口、兩個位置；五口二位閥則有五個接口、兩個位置。「四通」有時用來描述方向控制功能，即使閥體實際有五個接口，因為兩個排氣口在功能上代表同一個排氣通路。
復歸方式同樣重要：
- 彈簧復歸：操作力移除後，閥回到明確的常態位置。
- 定位保持：閥維持在所選位置，直到另一個有意識的操作使其切換。
- 防切換鎖：必須先執行額外動作，把手才能移動。
- 瞬時機械觸發：只有在凸輪、滾輪或柱塞持續接觸期間，閥才會切換。
操作人員放手、凸輪通過，或停氣後廠務供氣恢復時，系統會發生什麼事？若圖面無法回答，代表閥功能尚未完整定義。雙動氣缸可將所需行為與四通方向控制閥專題指南互相比對。
操作器選擇：人員輸入或機械接觸
SMC 現行 VHL 手動閥資料列出三種操作型式；相較於比較機型，其安裝面積最多減少 58%、重量降低 45%，流量則提高 73%（SMC VHL，2026）。這些數據真正要說明的是：操作器幾何、安裝空間與流量性能必須一起評估。
需要人員有意識地啟動、停止、寸動、隔離或選擇模式時，應採用人力操作介面；需要由機械運動本身產生氣動訊號時，則採用機械接觸式操作器。不可將滾輪閥當作剛性行程擋塊；接觸操作機構時，方向、行程與作用力皆須符合容許規格。
| 操作器 | 最適用途 | 採購前須確認的問題 |
|---|---|---|
| 旋轉把手或選擇器 | 保持模式或支路控制 | 位置是否清楚可見？是否需要鎖定？ |

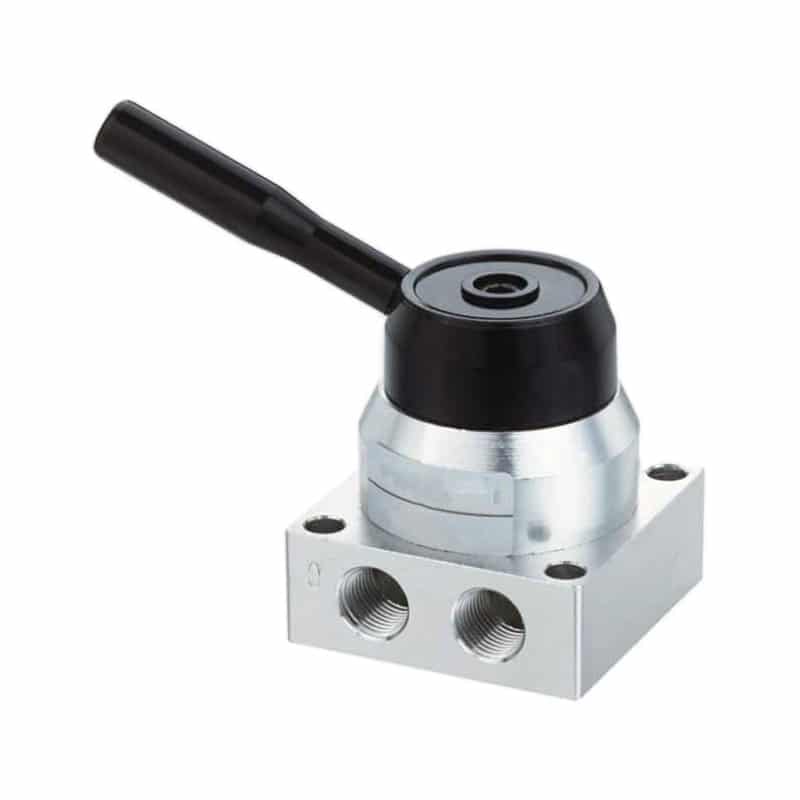

| 手扳桿 | 頻繁方向控制 | 採彈簧復歸還是定位保持？面板空間是否足夠？ |
| 按鈕或掌壓按鈕 | 瞬時訊號 | 需要防護式、齊平式、蘑菇頭或顏色識別嗎？ |
| 腳踏板或大型腳踏板 | 雙手忙碌時操作 | 是否能避免誤踩？地面區域是否乾淨？ |
| 柱塞 | 短行程直接機械接觸 | 接近方向是否與額定行程對正？ |
| 滾輪或滾輪扳桿 | 偵測凸輪或移動零件 | 凸輪超行程時，是否不會對閥桿施加側向力？ |
| 單向觸發器 | 單向通過感測 | 文件是否註明允許的接近方向？ |
人因工程不能簡化成一個通用安裝高度。操作範圍、姿勢、手套、可視性、所需操作力、異常狀況下的接近需求，以及防止誤動作的措施，都取決於機台與作業內容。詢價文件應描述這些條件，而不是自行設定一個所謂的「理想」位置。
閥需要多大的流量能力？
ISO 6358-1:2013 規範穩態流量測試，並於 2022 年獲確認沿用。CAGI 另建議，設計良好的系統從空壓機出口到使用點，壓降不應超過 10%（ISO 6358-1，2013；CAGI，2022）。
工具閥件與流量Cv 流量計算器不要只憑接口牙規選擇手動或機械閥；選型前應比較閥 Cv、所需流量、入口壓力與容許壓降。Q = Cv x 平方根（壓差 x 比重）計算模式Cv 值流量壓降開啟計算工具
先依實際上游與下游壓力，確定迴路必須通過的流量，再比較 Cv、Kv、ISO 6358 流導數據，或製造商在明確測試條件下取得的流量曲線。1/4 吋接口不代表每個內部閥芯、密封件、彎道與排氣通道都有相同流量能力。
不要一律依計算流量的 125% 至 150% 選定所有閥件。固定倍率可能掩蓋真正的瓶頸，也可能造成控制閥過度放大。應依實際同時用氣需求、容許壓損、所需反應速度及排氣路徑選型。多個閥共用歧管時，應在迴路循環動作期間量測動態壓力，而不是只看待機時的壓力表讀值。
Parker 現行手動與機械閥型錄中的 Directair 範例，Cv 約介於 0.17 至 0.83；SMC 所列機械閥則從 Cv 0.55、0.60 到 Cv 1.0（Parker，2018；SMC，2026）。若主要考量為循環時間或壓損，可參閱閥 Cv 與系統性能指南。
小型訊號閥應依可靠的先導或邏輯流量選型，而非依它根本不會承載的致動器流量選型；主方向控制閥則應依實際通過的致動器氣路選型。混淆這兩種用途，正是小型限位閥被誤認為氣缸變慢原因，或只需氣動訊號卻裝上大型閥件的常見原因。
安全隔離與一般控制是兩回事
OSHA 29 CFR 1910.147(d) 規定維修作業前的六個執行階段：準備、停機、能源隔離、上鎖或掛牌、儲存能量控制，以及隔離確認（OSHA，2026）。操作方便的手動閥不一定就是能源隔離裝置。
OSHA 規範涵蓋電氣、機械、液壓、氣壓、化學、熱能及其他能源。完成隔離後，仍可能造成危害的儲存或殘餘能量，必須予以釋放、斷開、約束或採取其他安全處置。若壓力可能重新累積，便須持續確認，直到作業完成或確定不再可能回壓。
ISO 4414:2010 涵蓋氣動系統在構造、安裝、操作、維護、可靠度、能源效率與環境考量等方面的設計與安全（ISO 4414，2010）。任何閥件在宣稱「故障安全」前，都必須先套用這個系統邊界。答案取決於負載、致動器、殘壓、排氣路徑、控制、護罩及重新啟動順序。
| 一般控制問題 | 維修隔離問題 |
|---|---|
| 扳動扳桿時會產生什麼動作？ | 能源隔離裝置能否鎖在安全位置？ |
| 致動器空氣從何處排出？ | 儲存空氣是否已釋放或受到約束？ |
| 彈簧復歸後處於哪個狀態？ | 壓力是否可能從另一支路重新累積？ |
| 操作人員能否看見所選狀態？ | 作業前如何確認零能量狀態？ |
需要監控排氣並整合防護裝置的機械，可參閱安全排氣閥整合指南。具安全額定的功能必須納入機械安全系統進行設計與驗證；單獨加上一支紅色把手並不會自動產生該安全功能。
環境與安裝審查必須涵蓋哪些項目？
Parker Directair 系列的額定壓力範圍為真空至 150 psi，溫度範圍為 32°F 至 175°F（0°C 至 80°C）；這些限制只適用於該系列構造，並非所有手動閥都適用（Parker，2018）。
必須依實際操作條件核對完整閥件料號。溫度會影響密封件與潤滑劑；粉塵、沖洗、化學品、撞擊、振動、戶外曝露及控制箱防護都可能同時影響閥體與操作器。相容閥體配上金屬扳桿，並不足以證明整組產品適用於腐蝕性或衛生環境。
請檢查下列安裝細節：
- 允許的安裝方向與面板厚度；
- 把手擺動範圍、腳踏板占用空間、滾輪接近方向及超行程；
- 供氣口、工作口與排氣口的識別；
- 配管空間是否能避免急彎或側向負載；
- 清楚可見的狀態標示與耐久功能標籤；
- 閥件上鎖、檢查、調整及更換所需空間；
- 恢復壓力後的下游動作。
故障時操作人員是否能觸及閥件，但正常作業時又可能不慎碰撞？凸輪是否可能從錯誤方向撞擊滾輪？這些問題比「在惡劣環境中可靠運作」之類的籠統承諾更有實際價值。
手動與機械式氣動閥選型矩陣
SMC 列出的兩款五口 VZM 機械閥，Cv 分別為 0.55 與 0.60；五口 VFM 系列則可達 Cv 1.0（SMC，2026）。因此，即使接口數相同，也不能代表流量、密封、先導配置、循環能力或操作器選項相同。
| 應用 | 建議起始選項 | 所需復歸行為 | 流量檢查 | 安全邊界 |
|---|---|---|---|---|
| 手動支路關斷 | 可上鎖二口二位閥 | 保持關閉 | 支路峰值需求與壓損 | 確認是否符合能源隔離裝置資格 |
| 人員瞬時訊號 | 三口二位常閉按鈕閥 | 彈簧復歸 | 下游先導或邏輯用氣需求 | 防止非預期操作 |
| 雙手忙碌的治具命令 | 受防護的三口二位或方向控制腳踏閥 | 通常為彈簧復歸 | 依迴路確認致動器或先導氣路 | 評估腳踏操作與重新啟動風險 |
| 氣缸終點位置訊號 | 三口二位滾輪閥或柱塞閥 | 凸輪通過後彈簧復歸 | 訊號流量與管路延遲 | 不可將操作器當作實體擋塊 |
| 手動控制雙動動作 | 四口二位、五口二位或選定的三位閥 | 依風險審查採定位保持或彈簧復歸 | 供氣與兩個排氣方向 | 定義暫停、失氣及重新啟動行為 |
| 保持模式選擇 | 定位保持式選擇閥或扳桿閥 | 穩定維持所選位置 | 控制訊號用氣需求 | 清楚指示並限制接近 |
把矩陣視為必要關卡，而非選型捷徑。若某一列仍必須填入「標準流量」、「正常壓力」或「安全位置」等模糊詞語，表示應用資料並不完整。只有把這些占位敘述改成可量測條件後，供應商才能提供確切料號報價。
詢價文件應包含哪些資料？
Parker Directair 範例的 Cv 從 0.17 到 0.83，同一手動與機械產品系列內相差接近 4.9:1（Parker，2018）。若詢價只寫「1/4 吋手動閥」，仍有太多性能條件未定義。
請提供下列資料：
- 迴路工作與氣動符號，包括接口數與位置數。
- 常態位置、彈簧復歸、定位保持及任何防切換要求。
- 人力操作器或機械接觸式操作器，包括接近方向與可用行程。
- 供氣壓力、下游壓力、所需流量與容許壓降。
- 工作介質、溫度範圍、污染物、沖洗、化學品及戶外曝露。
- 接口牙規、管徑、安裝方式、面板厚度及可用空間。
- 預期操作頻率，以及閥件承載主流量或僅傳遞先導訊號。
- 所需位置指示、標籤、可上鎖性及維護空間。
- 釋放後、失氣後、機台其他部位斷電後及重新啟動時的明確行為。
- 適用的機械安全與能源管制要求。
多閥工作站還應附上迴路圖與同時用氣工況。建置可靠模組化氣動迴路指南說明為何共用供氣、排氣、壓力區與故障狀態必須合併審查。若動作期間使用點壓力大幅下降，請先參閱壓降故障排除指南，不要直接提高空壓機壓力。
氣動迴路手動閥與機械閥選型常見問題
Parker 與 SMC 的範例涵蓋二位三通及四通功能、最高 150 psi，以及 Cv 0.17 至 1.0（Parker，2018；SMC，2026）。以下回答將這些範圍轉換成實際應用檢查項目。
手動關斷閥等同於上鎖隔離閥嗎？
不等同。手動閥可以停止正常氣流，但 OSHA 1910.147 要求維修前完成危險能源隔離、儲存能量控制與隔離確認。應採用符合現場能源管制要求的裝置與程序；僅憑把手、顏色或關閉符號，無法證明該閥適用於上鎖隔離。
應該選擇彈簧復歸還是定位保持？
若操作力移除後，閥必須回到明確的常態位置，應選彈簧復歸；若不持續施力也必須維持所選位置，則選定位保持。SMC VHL 系列提供彈簧復歸、定位保持，以及附防切換鎖的定位保持三種類型，因此必須明確指定釋放後的動作。
如何為氣缸選定手動閥尺寸？
依缸徑、行程、壓力與目標動作時間計算致動器所需流量，再連同管路、接頭、歧管與排氣路徑，核對閥的 Cv 或 ISO 6358 數據。不要一律加上 125% 或 150% 裕量；應在最不利的同時動作條件下驗證動態壓力與行程時間。
滾輪閥可以在氣缸行程終點將其停止嗎？
凸輪到達滾輪閥時，滾輪閥可以產生氣動訊號，但不應作為機械行程擋塊。必須確認允許的接近方向、操作行程、超行程、作用力與復歸方向；致動器或機械結構需另設適當方式承受行程終點負載。
四通閥與五口閥的命名有何差異？
AutomationDirect 說明，五口閥仍可能稱為四通閥，因為兩個獨立排氣口在功能上代表同一個排氣通路。請務必比較氣動符號與接口標示；若用於雙動氣缸，須確認供氣口、兩個工作口、兩條排氣路徑及所有閥芯位置。
