如何使用模組化閥組建可靠的氣動迴路

使用 ISO 閥介面、10% 壓降上限、明確故障狀態與量測式試運轉測試,建構可靠的模組化氣動迴路。

分享
模組化閥島、壓力區、排氣路徑與致動器回授組成的可靠氣動迴路

如何使用模組化閥組建可靠的氣動迴路

可靠的模組化氣動迴路,應先定義機台狀態,再把歧管、閥、壓力區、排氣路徑、電氣介面與隔離方式視為同一系統進行選擇。只有在每個站位都能獲得足夠空氣、進入已知故障狀態,並且無須猜測即可測試時,閥島才算可靠。

這會改變設計問題。不要只問:「哪一款閥能裝上這個底座?」而要確認每個致動器在運轉、暫停、斷電、失氣、維護與重新啟動期間必須做什麼。然後用動態壓力量測與有文件記錄的驗收程序證明答案。

重點摘要

  • 先從致動器狀態與同時用氣需求著手,而不是從空白歧管圖開始。
  • ISO 15407 定義 18 mm 與 26 mm 安裝介面,但不保證功能可以互換。
  • CAGI 的系統壓降 10% 上限只是天花板;應在機台循環運轉時量測閥入口壓力。

模組化氣動迴路是由可重複配置的閥、歧管、壓力、排氣、I/O 與隔離模組,圍繞已記錄的機台功能所建立的控制組件。

閥島是一組共用底座、供氣或排氣流道,且通常共用電氣或現場匯流排連線的方向控制閥。

故障狀態是迴路在失去指令、電力、先導壓力或主供氣後所進入的已定義位置或壓力條件。

[獨到見解]

設計重點應放在一個運轉狀態,而不是單一閥站。該狀態可能同時跨越多個站位。即使歧管通過每個單軸台架測試,仍可能在兩支氣缸同時伸出、排氣流道承受合併流量,或一個壓力區向另一區回流時失效。

可靠模組化氣動迴路的系統邊界

ISO 4414:2010 涵蓋氣動系統的設計、建造、修改、組裝、安裝、調整、連續運轉、維護、可靠性、能源效率與環境考量。如此廣泛的範圍表示正確的迴路邊界比閥島更大:它還包括空氣處理、隔離器、歧管、氣管、致動器、感測器、控制系統與儲能釋放路徑(ISO 4414,2010)。

選擇零件編號前,先畫出系統邊界。

從機台的本地進氣口開始,而不是空壓機房;終點是致動器端口與位置回授。納入所有會改變壓力、流量、排氣能力、運動或重新啟動行為的元件。

繪製氣動原理圖前,先使用狀態表:

機台狀態 電氣指令 氣動條件 致動器必要行為 驗收證據
正常運轉 PLC 輸出啟用 可用調壓供氣 受指令控制的各軸完成行程 循環時間、端位感測器、動態壓力
暫停 移除或保持指令 供氣可能維持 各軸進入已記錄的暫停狀態 位置與壓力保持可預測
斷電 輸出失電 空氣可能仍有儲能 閥移至其失電狀態 觀察實際閥芯與致動器反應
失氣 控制系統可能仍啟用 壓力逐漸衰減 負載不會造成失控運動 壓力衰減測試與機械風險審查
維護 控制與供氣均已隔離 已釋放儲存空氣 不可能發生意外運動 作業前確認隔離
重新啟動 恢復供氣與電力 壓力重新建立 不會開始未下令的循環 受控重新啟動測試
可靠模組化氣動迴路邊界 垂直架構圖依序連接可鎖定隔離裝置、空氣處理、共用歧管供氣、閥與排氣區、致動器及感測器回授;側邊檢查涵蓋壓力量測、控制電源與故障行為。 1. 可鎖定隔離與能源釋放主供氣關斷、排放路徑、壓力指示、重新啟動政策2. 使用點空氣處理過濾器、調壓器、排水器、空氣品質目標、動態壓力量測口3. 共用歧管供氣與壓力區共用流道、輔助進氣口、同時需求、分區密封4. 方向控制閥與排氣路徑功能、常態、先導來源、消音器、背壓風險5. 氣管、流量控制與致動器氣管內徑與長度、排氣節流控制、負載、行程、目標時間6. 感測器、PLC 邏輯與驗收記錄端位、警報、循環證據、故障測試、發行版本 邊界規則:元件若能改變運動或儲能,就應納入迴路審查。
迴路邊界從隔離延伸到回授。只審查歧管會掩蓋共用流量、排氣與重新啟動風險。

歧管上應配置哪些閥模組?

ISO 15407-1 定義五口方向控制閥的安裝介面,包含 18 mm 與 26 mm 兩種公稱寬度,額定壓力最高 1.6 MPa。該標準規定介面尺寸、公差、端口識別與致動結果識別,但明確排除功能特性(ISO 15407-1,2000)。

這項排除條款很容易被忽略。

安裝標準可以規定端口與緊固件的位置,卻不能證明兩款閥具有相同流量、先導配置、中位條件、密封材質、反應時間、電氣腳位或允許的壓力分區。「安裝尺寸相符」不等於「能在迴路中正常工作」。

依各站位的功能記錄進行選擇:

選型欄位應記錄內容重要原因
致動器與運動單動或雙動、行程、負載方向、目標時間確立閥功能與流量需求
閥的常態單穩態、雙穩態、5/2 或特定 5/3 中位決定暫停、斷電與重新啟動行為
先導配置內部、外部或獨立先導排氣影響低壓運轉與分區
流量資料ISO 6358 流導資料、Cv,或標明條件下的型錄流量避免只依螺紋尺寸選型
電氣介面電壓、瓦數、接頭、極性、突波抑制、現場匯流排節點保護 PLC 輸出與診斷行為
環境額定值溫度、防護等級、振動、沖洗暴露適用於組裝後的閥與接頭
維修方式手動操作器、站位關斷、模組更換程序定義如何安全隔離故障

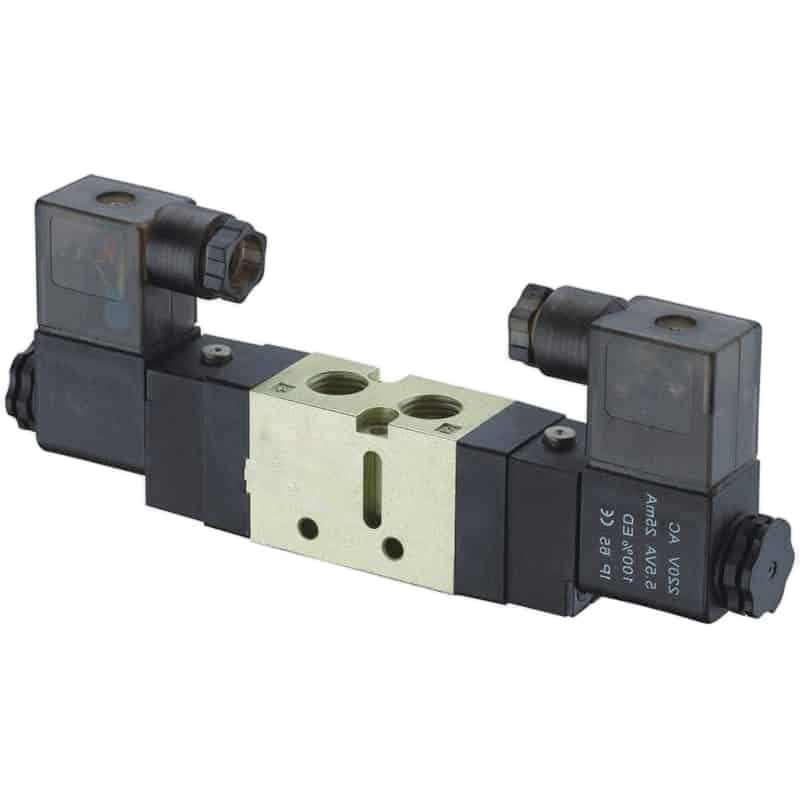

雙線圈五口方向控制閥,顯示必須符合模組化迴路規格的線圈接頭、手動操作器、閥體端口與安裝面

如需了解底層端口與位置邏輯,請參閱四通方向控制閥控制系統指南。如果站位採用兩段式主閥芯,氣動先導式閥的專文會說明內部與外部先導行為。

[獨到見解]

備品政策應以已發行的功能記錄為依據,而不是外觀相似度。兩款閥可能使用相同安裝面與接頭,卻產生不同中位狀態或先導行為。應儲存核准替代品及其已測試組態,而不只是供應商交叉對照資料。

共用供氣與排氣尺寸應如何決定?

ISO 6358-3:2014 提供估算元件與管路組成系統後整體穩態流量特性的方法,包括次音速與阻塞流。CAGI 另提出工廠層級的界線:設計良好的壓縮空氣系統,從空壓機排出口到使用點的總壓降應控制在 10% 以內(ISO 6358-3,2014;CAGI,2022)。

應依最嚴苛且合理的同時動作群組決定歧管尺寸。如果控制順序不允許重疊,把每個站位的峰值流量全部相加通常過於保守;如果夾緊、移載、真空發生器與吹氣功能可能重疊,只用一個站位估算又過度樂觀。因此,控制順序也是氣動尺寸選型的輸入資料。

依下列順序進行:

  1. 記錄各致動器方向的缸徑、活塞桿直徑、行程、工作壓力與目標時間。
  2. 標出可能重疊的動作,包括維護點動與重新啟動順序。
  3. 計算各啟用群組所需流量。
  4. 一起檢查共用供氣流道、輔助進氣模組、閥流路、接頭、氣管內徑與調壓器。
  5. 將排氣流道、消音器與排氣節流控制器和供氣分開檢查。
  6. 組裝後,在最嚴苛啟用群組運轉時量測閥入口壓力。

例如,六站閥島的最嚴苛需求群組可能只有三個站位,因為 PLC 順序會阻止其他站位同時動作。應依這三條實際流路決定尺寸,但仍要測試維護點動與重新啟動邏輯,因為這些模式可能產生正常自動運轉不會要求的組合。

工具氣壓缸選型氣壓缸流量需求計算器先依缸徑、活塞桿直徑、行程、壓力與目標行程時間估算各致動器方向的所需流量,再將同時用氣需求分組。所需流量 = 氣壓缸容積 / 目標時間 × 壓力比缸徑活塞桿直徑行程長度目標行程時間開啟計算工具

工具閥件與流量Cv 流量計算器將閥流路的 Cv 或 Kv 與站位所需流量及允許壓損比較,不要只依螺紋尺寸選型。Q = Cv x 平方根(壓差 x 比重)計算模式Cv 值流量壓降開啟計算工具

工具閥件與流量壓降計算器在同時需求條件下測試完成的歧管前,先篩查氣管長度、內徑、接頭、流量與工作壓力。壓降 = C x L x Q^1.85 /(d^5 x P)流量管長等效接頭長度內徑開啟計算工具

只在調壓器裝一只壓力表並不足夠。

應在閥島入口或緊鄰其前方加裝量測口。若致動器氣管很長,可在需求最高的站位附近設置第二個壓力點,以區分共用流道限制與下游氣管或接頭限制。現有的壓降故障排查指南更詳細說明了這種動態量測方法。

不要忽略排氣。

共用排氣流道可能在站位之間形成背壓,特別是數個大型腔室同時排氣時。如果拆下消音器後循環時間改變,閥本身可能正常,問題在於排氣附件尺寸不足。選擇進氣節流或排氣節流控制也會改變限制應設置的位置。

壓力區與電氣區如何改變配置?

ISO 15407-2 涵蓋同樣的 18 mm 與 26 mm 五口閥尺寸,並增加選配電氣接頭介面,壓力同樣最高 1.6 MPa。Parker 的氣動閥型錄另列出具多重壓力選項與不同流量範圍的閥島系列,說明為何安裝、壓力分區與電氣架構必須分層指定(ISO 15407-2,2003;Parker,2021)。

當夾緊、運動軸、夾爪與吹氣功能需要不同壓力或隔離行為時,壓力分區很有用;但如果只是憑空假設分區密封、隔板或外部先導路徑存在,就會帶來風險。請在歧管圖上標出每個供氣區與排氣區,再標示各閥使用的先導空氣來源。例如,只有在隔板、輔助進氣口、調壓器與先導來源都支援該配置時,低壓夾爪區才能與較高壓的移載軸共用閥島。如果夾爪閥從降壓區取得內部先導,降低夾持壓力也可能減少其換向裕量。電氣分區也應同樣審慎。現場匯流排耦合器可減少點對點配線,但也會形成共用的電源與通訊邊界。請分開回答下列問題:

  • 通訊電源來自何處?
  • 哪一個獨立電源供應器為閥線圈供電、由哪一個保護裝置負責保護,以及風險評估對緊急停止期間有何要求?
  • 任一電源在受指令動作期間消失時,各站位會發生什麼情況?
  • 輸出是源型還是汲型,極性是否重要?
  • 突波抑制與保護接地在哪裡處理?
  • 故障節點是否會中斷健康的下游站位,或妨礙有效診斷?
  • 設定的站位順序如何與 PLC 位址對應?

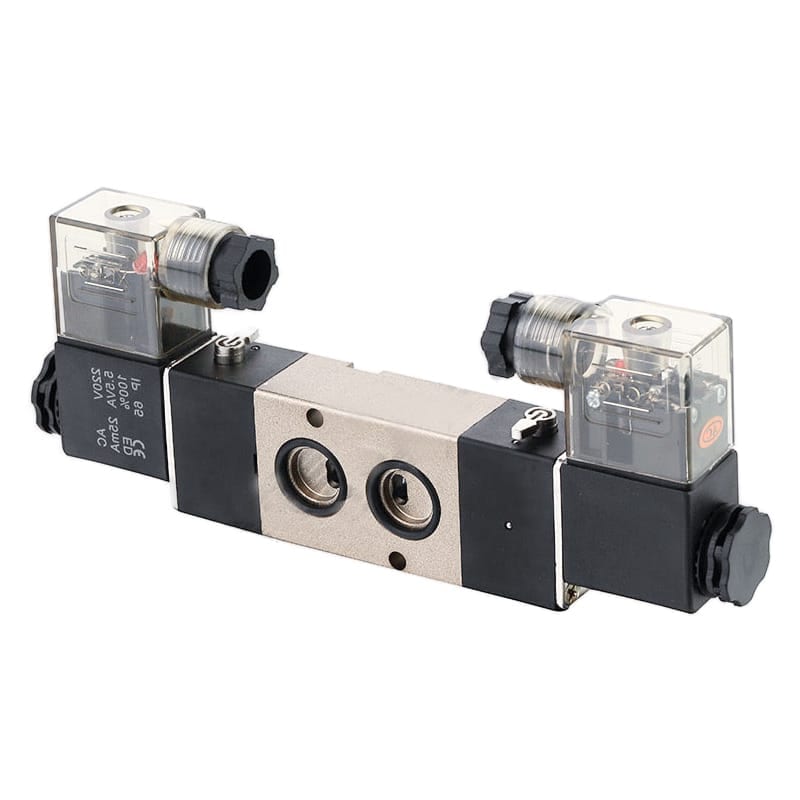

板式安裝方向電磁閥,顯示用於模組化氣動組件的兩個電磁線圈、手動操作器、工作端口與安裝閥體

空氣品質是另一個共用邊界。

ISO 8573-1:2010 依微粒、水與油對壓縮空氣純度分級。應指定必要等級與量測位置,並在歧管前驗證,而不是假設空壓機房讀值能代表機台入口(ISO 8573-1,2010)。相關的 ISO 空氣品質指南說明如何撰寫這項要求。

故障與安全狀態必須達成什麼?

OSHA 29 CFR 1910.147 明確包含氣動能源,並要求在意外啟動或儲能釋放可能傷害員工的相關維修作業前,隔離機台並使其無法運作。該規定也指出,按鈕與選擇開關不是能源隔離裝置(OSHA 1910.147,擷取於 2026-07-11)。

閥的失電狀態只是一般控制設計的一部分,不是完整的能源控制程序。封閉中位閥芯可能困住壓力;排氣中位閥芯可能釋放垂直負載;雙穩態閥在電力消失後可能停留於最後狀態。機台風險評估必須判定哪些行為可接受。

至少要分別記錄以下四種喪失條件:

喪失條件要回答的問題測試證據
PLC 指令喪失線圈會失電、保持,還是收到備援指令?強制關閉輸出並觀察閥狀態
電力喪失單穩態與雙穩態閥會保持什麼狀態?依設計移除控制電源與閥電源
主供氣喪失重力、彈簧或外部負載能否推動致動器?隔離供氣並記錄壓力衰減與運動
先導空氣喪失主閥芯仍能換向或復位嗎?在受控條件下移除已記錄的先導來源

機台能源控制設計有此要求時,應提供可鎖定的供氣隔離裝置。釋放或約束儲存能源、考慮能源重新累積,並在作業前確認隔離。如果為保持負載而刻意保留困氣,該決定需要工程化約束與書面維修方法,不能假設閥的中位位置就已足夠。

[獨到見解]

應為診斷隔離而設計,但不要把它和安全隔離混為一談。站位關斷可以協助找出漏氣支路,維護隔離點則必須符合廠區的危險能源程序。若兩種裝置使用相同標籤或符號,就可能讓人誤信錯誤的裝置。

ISO 4414:2010 不只適用於設計,也涵蓋安裝、調整、不間斷運轉、維護、可靠使用與能源效率。因此,試運轉程序應跨越數種狀態測試已發行的迴路,而不能在每支氣缸各動一次後就結束(ISO 4414,2010)。

先進行低風險靜態檢查。確認閥順序、端口標籤、氣管目的地、接頭位址、調壓器設定、手動操作器位置與已記錄的失電狀態。確認未使用端口完全依製造商規定處理;排氣口不是備用接頭。接著依受控順序通電。先逐一觀察各站位,再啟用合併動作。記錄靜止與運動時的入口壓力,比較伸出與縮回時間、檢查排氣噪音,並確認各端位感測器在允許時間窗內切換狀態。

最後,測試單站檢查會漏掉的互動:

模組化氣動迴路試運轉決策樹 七階段決策樹從文件檢查開始,依序進行靜態洩漏測試、單站運動、同時用氣需求、故障狀態、隔離驗證與放行;任一階段失敗都要返回診斷與修正。 1. 確認文件與站位順序功能表、端口、位址、常態2. 靜態洩漏與壓力檢查隔離支路、穩定壓力、記錄限值3. 每次運轉一個站位行程時間、端位感測器、排氣、手動操作器4. 運轉同時需求群組動態入口壓力與最慢軸5. 測試每種喪失條件指令、電力、主供氣與先導空氣6. 驗證能源隔離釋放、約束、檢查重新累積7. 放行已量測組態歸檔數值、限值、零件與版本 任一階段失敗?停止並隔離原因。修正圖面或硬體。重複受影響測試。
從文件一路試運轉到互動行為。失敗的階段要返回診斷,不能成為未記錄的例外。

將結果作為驗收資料,而不是描述迴路「感覺」運轉得多好。記錄量測位置、壓力表或感測器 ID、供氣設定、啟用站位、動態最低壓力、行程時間、警報狀態與合格限值。如果試運轉期間變更限值,應修訂設計記錄並重複受影響的測試。

模組化氣動迴路工作表應包含什麼?

ISO 6358-3 依已知元件與管路流量特性評估氣動組件,而 ISO 15407 則把介面幾何與功能性能分開。有用的工作表應遵循相同邏輯:同時記錄相容性與行為,而不是把設計簡化成一個歧管零件編號(ISO 6358-3,2014;ISO 15407-1,2000)。

每個閥站使用一列,共用模組則另列。完成的工作表應精簡到容易審查,又具體到足以重現已發行組態。

工作表群組必要欄位
迴路識別機台、迴路名稱、圖面版本、負責人、驗收日期
共用供氣入口尺寸、隔離器、過濾器/調壓器、設定壓力、實測動態最低值
歧管系列、站位數、供氣區、排氣區、輔助進氣口、端板方向
閥站站位編號、閥功能、常態、先導來源、流量資料、線圈與接頭
致動器路徑致動器、缸徑、行程、負載方向、氣管內徑與長度、流量控制方式
控制映射PLC 位址、輸出類型、現場匯流排節點、感測器輸入、警報行為
安全與故障斷電狀態、失氣狀態、困存能源控制、隔離方式
驗收啟用需求群組、壓力結果、行程時間、感測器結果、合格限值
備品策略核准替代品、必要轉接器、程式化組態、重測範圍

[獨到見解]

把工作表視為替換邊界。如果提議的備品會改變閥功能、先導配置、流量資料、接頭、分區密封或故障狀態,就不是同規格直接替換;這項替代會成為工程變更,必須重複受影響的驗收測試。

模組化氣動迴路常見問題

以下 5 個答案採用與 ISO 4414 相同的系統邊界,以及 CAGI 發布的總壓降 10% 上限。內容處理最容易被緊湊閥島圖掩蓋的決策:互換性、同時需求、分區、安全隔離與驗收證據(ISO 4414,2010;CAGI,2022)。

採用 ISO 安裝介面就能讓閥互換嗎?

不能。ISO 15407-1 規定 18 mm 與 26 mm 介面的尺寸、公差、端口識別及致動結果識別,但不包含功能特性。核准替代品前,必須確認閥功能、流量資料、先導方式、中位狀態、壓力範圍、密封材質、接頭腳位、功率與分區配置。

決定歧管尺寸時,是否應把每個閥的額定流量全部相加?

不一定。先將可能同時動作的站位分組,再依最嚴苛且合理的群組決定共用供氣與排氣尺寸。也要納入重新啟動順序、維護點動、真空發生器與吹氣功能,最後在該群組運轉時量測閥島的動態壓力。

模組化迴路何時需要一個以上的壓力區?

當各功能需要明顯不同的出力、壓力、先導供氣或隔離行為時,應使用獨立壓力區。常見例子是低壓夾爪與較高壓的運動軸並列。請記錄分區隔板、輔助進氣口、先導來源與排氣路徑,避免一個站位的變更暗中影響另一壓力區。

閥島上的關斷裝置足以作為維護鎖定嗎?

只有在廠區能源控制評估與程序確認它是正確的能源隔離裝置時才足夠。OSHA 1910.147 要求隔離相關危險能源,並使儲存或殘餘能源處於安全狀態。控制按鈕、PLC 指令或診斷用站位關斷裝置不會自動成為能源隔離裝置。

如何證明完成的模組化氣動迴路可靠?

可靠性應由可重複的證據支持,包括正確站位映射、可接受的洩漏量、穩定的動態入口壓力、符合要求的行程時間、感測器確實切換、已記錄的指令喪失狀態、經驗證的隔離與受控重新啟動。請記錄組態與限值,讓替換或修改後能重複受影響的測試,而不是依靠記憶。

來源擷取註記

ISO 4414:2010,氣壓傳動-系統及其元件的一般規則與安全要求。擷取於 2026-07-11。
ISO 15407-1:2000,五口方向控制閥,尺寸 18 mm 與 26 mm-第 1 部。擷取於 2026-07-11。
ISO 15407-2:2003,五口方向控制閥,尺寸 18 mm 與 26 mm-第 2 部。擷取於 2026-07-11。
ISO 6358-3:2014,系統穩態流量特性的計算方法。擷取於 2026-07-11。
ISO 8573-1:2010,污染物與純度等級。擷取於 2026-07-11。
OSHA 29 CFR 1910.147,危險能源控制。擷取於 2026-07-11。
壓縮空氣與氣體協會,壓降技術簡報。擷取於 2026-07-11。
Parker Hannifin,氣動閥產品、底座與歧管閥。擷取於 2026-07-11。
