閥流量(Cv)對系統性能的重要性

透過 Parker Cv 1.06 範例、ISO 6358 流量資料、動態壓力量測及循環時間驗收表,診斷閥 Cv 瓶頸。

分享
閥流量 Cv 對氣動系統性能重要性的主圖

閥流量(Cv)對系統性能的重要性

當閥限制完成動作所需的空氣時,閥流量係數(Cv)就會影響性能。但氣缸緩慢並不能證明閥太小。更換閥之前,應計算致動器需求、檢查供氣與排氣兩條路徑,並在氣缸运動時量測壓力。

本指南著重於已安裝系統的診斷。若要了解 Cv 定義、Cv 與 Kv 換算及額定值比較,請先閱讀完整氣動閥 Cv 選型指南

重點摘要

  • 接口尺寸不能代表閥容量;應比較實際路徑的 Cv 或氣動流量資料。
  • Parker 對缸徑 3.25 inch 的氣缸,在 80 psi 下以 1 秒完成 12 inch 行程的條件,算出 Cv 1.06。
  • 應以動態壓力讀值確認瓶頸,不要反覆試換零件。

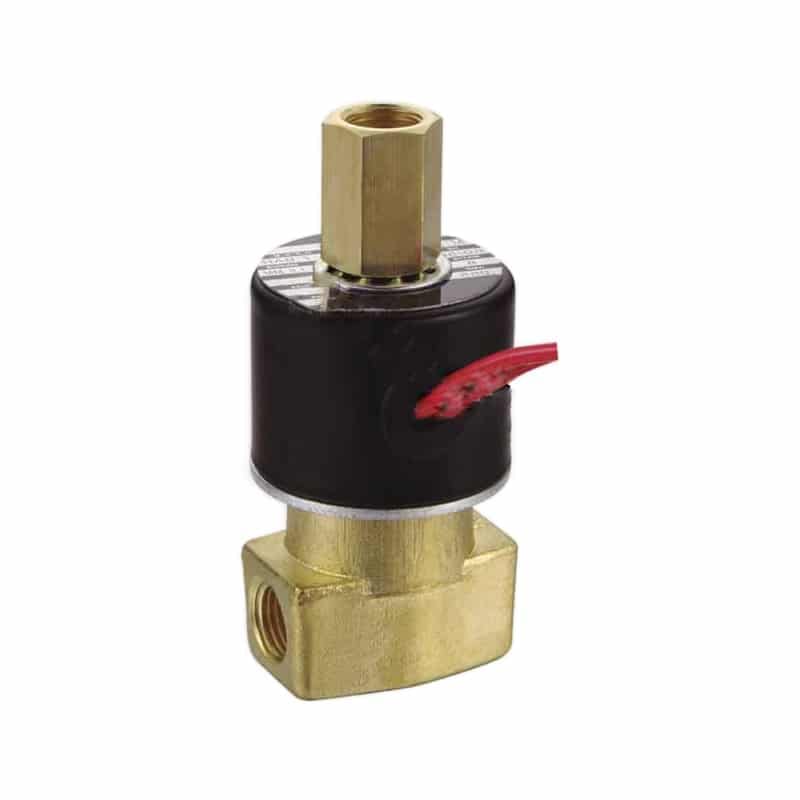

XC2223 系列通用氣動電磁閥

上圖閥門是方向控制元件的一個例子;選型時必須同時核對接口螺紋、內部路徑及公布的流量容量。產品詳情請見XC22/23 系列通用電磁閥

接口與位數設計決定空氣路徑;Cv 則有助於量化該路徑的容量。

為何接口尺寸正確,仍無法達到目標循環時間?

閥即使採用指定螺紋,運動期間仍可能產生過大壓力損失。接口只是連接介面;閥芯通道、內部轉彎、歧管流道、接頭、氣管、速度控制閥與排氣消音器,共同決定整條已安裝路徑的容量。

因此,Cv 是比較值,本身不是診斷結果。兩個 1/4-inch 閥可能具有不同 Cv,入口至工作口的路徑也可能不同於工作口至排氣口的路徑。氣缸伸出正常但縮回緩慢,原因可能是排氣受限,而不是供氣路徑太小。

利用以下現象縮小故障範圍:

症狀首先量測可能需要檢查的區域
兩個方向都很慢運動期間的閥入口壓力FRL、共用歧管供氣、入口接頭
一個方向很慢氣缸兩個接口的壓力單側閥路徑、速度控制閥、消音器
第一次循環通過,重複循環變慢最低動態供氣壓力空壓機容量、儲氣桶、支管
動作開始很快,末端衝擊嚴重行程時間曲線與緩衝閥容量、排氣節流設定、緩衝
只有某一機台狀態失敗命令與壓力時間戳致動器需求重疊、控制延遲

致動器在目標行程時間內需要多少流量?

從缸徑、行程、工作壓力與容許行程時間開始。Parker 公布的氣動範例使用 3.25-inch 缸徑、8.30-square-inch 活塞面積、12-inch 行程、1 秒移動時間、80 psi 供氣、6.4 壓縮係數及 0.048 常數,算出Cv 1.06Parker 工程資料)。

這個範例的價值在於從運動需求開始,而非接口尺寸。請使用候選閥製造商的氣動選型方法,並保持其單位與指定測試條件不變。不要把腔室容積算成立方英呎/分鐘後,在未把壓縮體積換算至指定標準狀態的情況下標成 SCFM。

工具氣壓缸選型氣壓缸流量需求計算器先依缸徑、行程、壓力及目標行程時間估算氣缸用氣需求,再比較候選閥資料。所需流量 = 氣壓缸容積 / 目標時間 × 壓力比缸徑活塞桿直徑行程長度目標行程時間開啟計算工具

兩個方向必須分開記錄。傳統雙作用氣缸的活塞桿會縮小縮回側有效面積,而且兩側的氣管長度與排氣硬體也可能不同。對無桿氣缸而言,應優先使用製造商提供的腔室資料,不要假設 Cv 需固定增加某個百分比。

壓縮空氣系統應如何使用 Cv?

Cv 的常見定義以水為基準:60°F 的水通過全開閥,壓降為 1 psi 時的美制加侖/分鐘(ISA《程序控制基礎》第 5 章)。因此 Cv 適合比較容量,但其基本液體公式並不是完整的壓縮空氣選型公式。

液體應用的關係式為:

Q = Cv × sqrt(DeltaP / SG)

其中Q為美制 gpm,DeltaP為 psi,SG為相對於水的比重。空氣選型還必須納入上游絕對壓力、下游壓力、溫度、可壓縮性及可能發生的阻塞流。

ISO 6358-1 規定以可壓縮流體測試氣動元件流量特性的穩態方法(ISO 6358-1:2013)。當資料表提供音速導流能力、臨界壓力比,或在明確入口與出口條件下的空氣流量時,應使用該氣動資料,不要自行假設通用 Cv 換算。

請核對型錄中的以下所有項目:

  • 額定值適用於單一路徑,還是整個閥;
  • 所列 SCFM、NL/min 或 L/min 使用的入口與下游壓力;
  • 「標準」流量的參考溫度與壓力;
  • 各閥芯狀態的供氣與排氣額定值;
  • 歧管降額或同時作動限制。

NIST 指出,標準氣體流量單位必須聲明參考狀態,並提供單位換算1 cfm = 28.31685 L/minNIST 壓力與氣體流量換算)。沒有參考狀態的流量數值,是不完整的採購資料。

除了閥 Cv,還有哪些限制很重要?

閥只是串聯迴路中的一個壓力損失元件。CAGI 將設計良好的壓縮空氣系統描述為空壓機排氣口到使用點的壓降不超過 10%,並指出管路、接頭、過濾器、乾燥機、分離器與軟管都是限制來源(CAGI 壓降技術簡報)。

這個 10% 是系統層級基準,不代表方向閥可以單獨消耗 10%。應依致動器推力與時間需求,為每個區段分配可接受的動態壓力損失。

工具閥件與流量壓降計算器先估算管路壓降,再判斷是否所有動態壓力損失都來自方向閥。壓降 = C x L x Q^1.85 /(d^5 x P)流量管長等效接頭長度內徑開啟計算工具

氣動致動器迴路的動態壓力量測點空氣從 FRL 流經入口壓力量測點、方向閥、氣缸接口壓力量測點、氣缸、速度控制閥及排氣消音器。在氣缸运動時量測FRL供氣P1方向控制閥P2氣缸接口速度控制閥消音器排氣P1 下降:上游供氣無法支援該動作。P1 至 P2 差值過大:檢查閥路徑及其接頭。排氣接口背壓過高:檢查排氣節流硬體、氣管及消音器。
把快速壓力感測器安裝在靠近閥入口與氣缸接口的位置;靜態調壓器壓力表可能錯過決定行程時間的短暫壓降。

如何測試 Cv 是否真的是瓶頸?

測試一項可重複的機台動作,並同步記錄電氣命令、終端位置訊號及動態壓力。目標是找出行程失敗區段中壓力在哪裡流失,而不只是確認運動開始前靜態供氣壓力正常。

  1. 固定測試條件。使用相同負載、供氣設定、速度控制閥位置、有效負載與循環順序。
  2. 為命令與感測器加上時間戳。區分 PLC 延遲、閥切換時間、充氣時間與機械移動時間。
  3. 在閥入口量測 P1。此處大幅下降,表示問題位於所量測閥路徑的上游。
  4. 在氣缸接口附近量測 P2。在流量峰值期間比較 P1 與 P2,不要等活塞停止後再比較。
  5. 檢查排氣背壓。在相反方向重複測試;現場安全允許時,暫時換上已確認潔淨的消音器。
  6. 一次只改變一道限制。換上已驗證的較高容量閥,或縮短一段氣管,但不要改動迴路其餘部分。
  7. 重複足夠循環以觀察變異。報告行程時間中位數與最差值、最低 P1,以及 P1 至 P2 的壓差峰值。

若換上高 Cv 閥後行程時間改善,且上游壓力維持穩定,便有充分證據顯示原閥路徑受限。若兩個閥都會造成 P1 驟降,提高閥 Cv 無法修復上游供氣問題。

閥過大會改變什麼?

過大的開關式方向閥可能提高初始加速度、讓緩衝更難調整、增加排氣噪音,並占用更多歧管或控制盤空間。它不一定會增加每個完整循環中,把相同氣缸腔室充至相同最終壓力所需的空氣量。耗氣量與瞬時流率相關,但兩者並不是同一個量。

不要把所有關於過大調節式程序控制閥的警告直接套用於氣動方向閥。程序控制閥在接近關閉位置運轉時可能控制權不足;方向閥通常在幾個明確狀態之間切換。對氣動迴路而言,應核對實際問題:衝擊、可控性、排氣噪音、最低穩定速度、成本及空間。

在最低供氣壓力與最大預期負載下,保留能以合理裕量通過驗收測試的最小閥。除非機台規格或元件製造商明確定義其條件,否則不要使用「Cv 一律增加 25%」之類固定倍率。

閥流量驗收工作表

每項關鍵動作使用一份工作表,將「氣缸似乎很慢」轉換成可比較的採購與試車資料。

欄位記錄內容
致動器類型、缸徑/有效面積、行程、適用時的活塞桿尺寸
運動需求伸出與縮回目標時間、容許變異
負載條件力、質量、方向、摩擦、緩衝設定
空氣條件最低動態供氣壓力、環境溫度
閥資料型號、閥芯功能、各路徑的 Cv 或 ISO 6358 資料
已安裝路徑氣管內徑/長度、接頭、歧管、速度控制、消音器
實測結果命令至運動延遲、行程時間、P1 最低值、P2 曲線
驗收規則最差預期運轉條件下的通過/失敗限值

更換作業時,請連同舊閥資料表與歧管介面照片一併提交此工作表。即使候選閥具有足夠流量容量,電壓、接口螺紋與閥芯功能仍必須相符。

常見問題

較高的 Cv 一定能讓氣動氣缸更快嗎?

不一定。只有當該閥路徑是主要限制時,提高閥容量才有幫助。氣缸負載、上游壓力、氣管、接頭、排氣節流控制、緩衝及排氣硬體也可能決定速度。

可以只比對接口尺寸來選閥嗎?

不可以。必須比對壓力額定值、閥芯功能、電壓、介面及流量資料。相同接口螺紋可能連接至不同的內部流道面積,因此流量容量也不同。

液體 Cv 公式適用於壓縮空氣嗎?

不能作為完整的氣體選型方法。應使用納入上游與下游壓力條件、溫度及可壓縮流行為的氣動製造商公式或 ISO 6358 資料。

Cv 測試期間應在哪裡量測壓力?

在閥入口附近及作動中的氣缸接口附近量測,再檢查排氣背壓。感測器必須快到足以捕捉行程期間的壓降,不要只依賴靜態壓力表。

計算 Cv 後應加入固定安全係數嗎?

裕量應依最低供氣壓力、負載變化、量測不確定性及未來運轉範圍決定。沒有明確條件與製造商指引時,通用固定倍率並不合理。
