Güvenilir bir modüler pnömatik devre, önce makine durumları tanımlanarak; ardından manifold, valfler, basınç bölgeleri, egzoz yolları, elektrik arayüzü ve izolasyon yöntemi tek bir sistem olarak seçilerek kurulur. Valf adası ancak her istasyon yeterli havayı aldığında, bilinen bir arıza durumuna geçtiğinde ve tahmine gerek bırakmadan test edilebildiğinde güvenilirdir.
Bu yaklaşım tasarım sorusunu değiştirir. Yalnızca “Bu tabana hangi valf uyar?” diye sormayın. Her aktüatörün çalışma, duraklatma, elektrik kaybı, hava kaybı, bakım ve yeniden başlatma sırasında ne yapması gerektiğini belirleyin. Ardından yanıtı dinamik basınç ölçümleri ve belgelenmiş bir kabul sırasıyla kanıtlayın.
Öne Çıkan Noktalar
- Boş bir manifold çizimiyle değil, aktüatör durumları ve eş zamanlı taleple başlayın.
- ISO 15407, 18 mm ve 26 mm montaj arayüzlerini tanımlar; ancak işlevsel değiştirilebilirliği garanti etmez.
- CAGI'nin %10 toplam sistem basınç düşümü sınırı üst sınırdır; makine çevrim yaparken valf girişini ölçün.
Modüler pnömatik devre, belgelenmiş bir makine işlevi çevresinde tekrarlanabilir valf, manifold, basınç, egzoz, I/O ve izolasyon modüllerinden oluşturulan bir kontrol grubudur.
Valf adası, ortak bir tabanı, besleme ya da egzoz galerilerini ve çoğu zaman ortak bir elektrik veya fieldbus bağlantısını paylaşan yön kontrol valfleri grubudur.
Arıza durumu, bir komutun, elektrik gücünün, pilot basıncının veya ana hava beslemesinin kaybından sonra devrenin geçtiği tanımlı konum ya da basınç koşuludur.
[ÖZGÜN İÇGÖRÜ]
Tasarımı tek bir valf istasyonuna değil, çalışma durumuna odaklayın. Bir durum aynı anda birkaç istasyonu kapsayabilir. Her tek eksenli tezgâh testini geçen bir manifold bile iki silindir birlikte uzadığında, egzoz galerisi birleşik debiyi gördüğünde veya bir basınç bölgesi diğerine geri besleme yaptığında başarısız olabilir.
Güvenilir Modüler Pnömatik Devrenin Sınırı
ISO 4414:2010; pnömatik sistemlerin tasarımını, yapımını, değiştirilmesini, montajını, kurulumunu, ayarını, sürekli çalışmasını, bakımını, güvenilirliğini, enerji verimliliğini ve çevresel hususlarını kapsar. Bu geniş kapsam, doğru devre sınırını bir valf adasından daha büyük kılar: hava şartlandırma, izolatör, manifold, hortumlar, aktüatörler, sensörler, kontroller ve depolanmış enerji yolu da bu sınıra dahildir (ISO 4414, 2010).
Parça numaralarını seçmeden önce sınırı çizin. Kompresör odasından değil, makinenin yerel hava girişinden başlayın. Aktüatör portlarında ve konum geri bildiriminde bitirin. Basıncı, debiyi, egzoz kapasitesini, hareketi veya yeniden başlatma davranışını değiştirebilecek her bileşeni dahil edin.
Pnömatik şemadan önce bir durum tablosu kullanın:
| Makine durumu | Elektrik komutu | Pnömatik koşul | Gerekli aktüatör davranışı | Kabul kanıtı |
|---|---|---|---|---|
| Normal çalışma | PLC çıkışları etkin | Regüle edilmiş besleme mevcut | Komut verilen eksenler stroklarını tamamlar | Çevrim süresi, son sensörler, dinamik basınç |
| Duraklatma | Komutlar kaldırılmış veya tutulmuş | Besleme kalabilir | Her eksen belgelenmiş duraklatma durumuna ulaşır | Konum ve basınç öngörülebilir kalır |
| Elektrik kaybı | Çıkışların enerjisi kesilmiş | Hava depolanmış kalabilir | Valfler enerjisiz durumlarına geçer | Gerçek sürgü ve aktüatör tepkisi gözlenir |
| Hava kaybı | Kontroller etkin kalabilir | Basınç düşer | Yükler kontrolsüz harekete yol açmaz | Basınç düşüşü testi ve mekanik risk incelemesi |
| Bakım | Kontrol ve hava izole | Depolanmış hava boşaltılmış | Beklenmedik hareket mümkün değildir | Çalışmadan önce izolasyon doğrulaması |
| Yeniden başlatma | Besleme ve güç geri gelir | Basınç yeniden yükselir | Komutsuz çevrim başlamaz | Kontrollü yeniden başlatma testi |

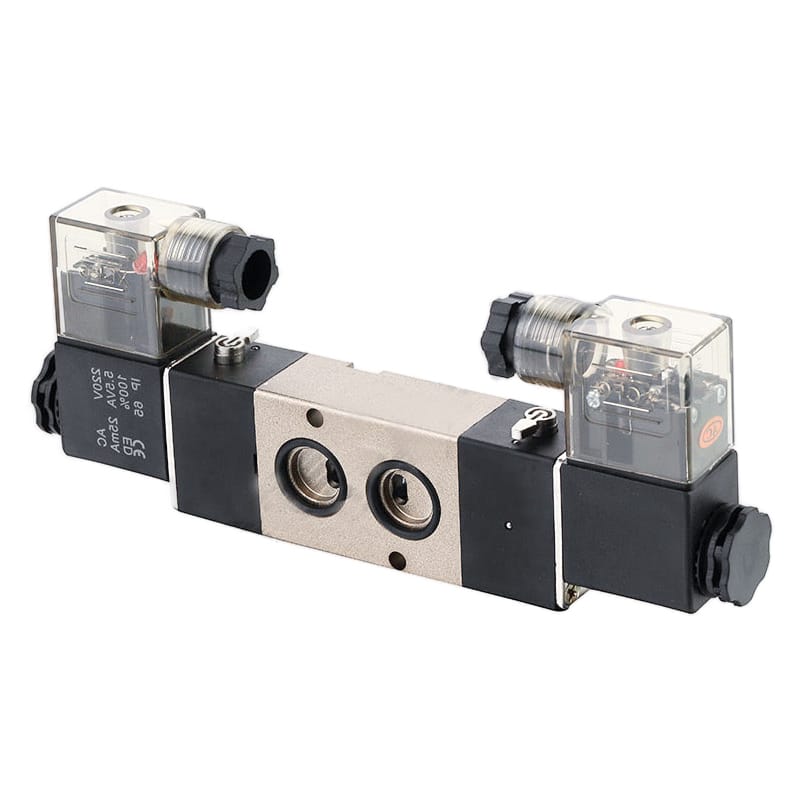

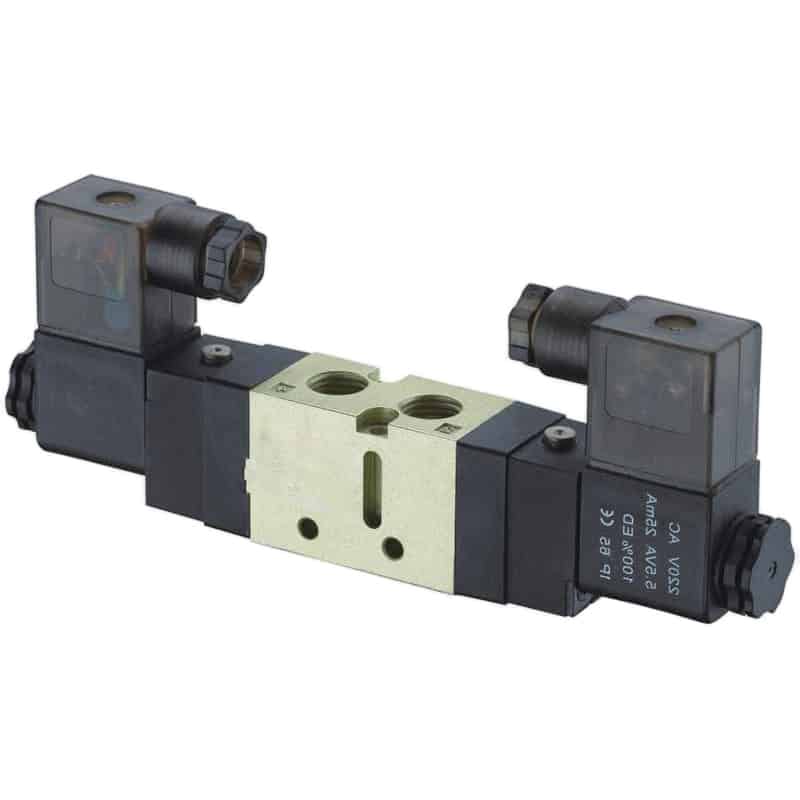

Manifolda Hangi Valf Modülleri Yerleştirilmelidir?
ISO 15407-1, 1.6 MPa'ya kadar anma basıncı için 18 mm ve 26 mm olmak üzere iki nominal genişlikte beş portlu yön kontrol valflerinin montaj arayüzlerini tanımlar. Arayüz boyutlarını, toleransları, port tanımlamasını ve kumanda sonucu tanımlamasını belirtir; ancak işlevsel özellikleri açıkça kapsam dışında bırakır (ISO 15407-1, 2000).
Bu istisna kolayca gözden kaçar. Bir montaj standardı portların ve bağlantı elemanlarının yerini tanımlayabilir; fakat iki valfin aynı debiye, pilot düzenine, merkez konumuna, conta malzemesine, tepki süresine, elektrik pin dizilimine veya izin verilen basınç bölgelerine sahip olduğunu kanıtlamaz. “Montaj yüzeyine uyuyor” ifadesi, “devrede çalışıyor” anlamına gelmez.
Her istasyonu işlev kaydına göre seçin:
| Seçim alanı | Belgelenecek bilgi | Neden önemlidir? |
|---|---|---|
| Aktüatör ve hareket | Tek veya çift etkili, strok, yük yönü, hedef süre | Valf işlevini ve debi talebini belirler |
| Normal valf durumu | Monostabil, bistabil, 5/2 veya belirli 5/3 merkez konumu | Duraklatma, güç kaybı ve yeniden başlatma davranışını belirler |
| Pilot düzeni | Dahili, harici veya ayrı pilot egzozu | Düşük basınçta çalışmayı ve bölgelendirmeyi etkiler |
| Debi verileri | ISO 6358 iletkenlik verileri, Cv veya belirtilen koşullardaki katalog debisi | Yalnızca diş boyutuna göre seçimi önler |
| Elektrik arayüzü | Gerilim, güç, konnektör, polarite, bastırma, fieldbus düğümü | PLC çıkışlarını ve tanılama davranışını korur |
| Çevresel sınıf | Sıcaklık, giriş koruması, titreşim, yıkama maruziyeti | Monte edilmiş valf ve konnektör için geçerlidir |
| Servis yöntemi | Manuel kumanda, istasyon kapatma, modül değiştirme sırası | Arızanın nasıl güvenle izole edileceğini belirler |
Temel port ve konum mantığı için 4 yollu yön kontrol valfi sistemleri rehberini kullanın. İstasyonda iki kademeli ana sürgü varsa pnömatik pilot kumandalı valfler açıklaması dahili ve harici pilot davranışını ele alır.
[ÖZGÜN İÇGÖRÜ]
Yedek parça politikasını görsel benzerliğe değil, onaylanmış işlev kaydına dayandırın. İki valf aynı montaj yüzeyini ve konnektörü paylaşsa bile farklı merkez konumları veya pilot davranışı oluşturabilir. Yalnızca tedarikçi çapraz referansını değil, test edilmiş yapılandırmasıyla onaylı muadili saklayın.
Ortak Besleme ve Egzoz Nasıl Boyutlandırılmalıdır?
ISO 6358-3:2014, sistem olarak birleştirilen bileşenlerin ve boruların ses altı ve tıkanmış akış dahil kararlı durumdaki genel debi özelliklerini tahmin etmeye yönelik bir yöntem sunar. CAGI tesis düzeyinde ek bir sınır koyar: iyi tasarlanmış bir basınçlı hava sisteminde kompresör çıkışından kullanım noktasına kadar toplam basınç düşümü %10 içinde tutulmalıdır (ISO 6358-3, 2014; CAGI, 2022).
Manifoldu gerçekleşmesi makul en kötü eş zamanlı hareket grubuna göre boyutlandırın. Sıra çakışmayı engelliyorsa tüm istasyonların tepe debilerini toplamak çoğu zaman gereğinden ihtiyatlıdır. Kelepçeler, transferler, ejektörler ve üfleme işlevleri çakışabiliyorsa tek istasyona göre boyutlandırma aşırı iyimserdir. Bu nedenle kontrol sırası pnömatik boyutlandırmanın bir girdisidir.
- Her aktüatör yönü için iç çapı, mil çapını, stroku, çalışma basıncını ve hedef süreyi kaydedin.
- Bakım jogları ve yeniden başlatma sıraları dahil hangi hareketlerin çakışabileceğini işaretleyin.
- Her etkin grup için gerekli debiyi hesaplayın.
- Ortak besleme galerisini, yardımcı giriş modüllerini, valf yollarını, bağlantıları, hortum iç çapını ve regülatörü birlikte kontrol edin.
- Egzoz galerilerini, susturucuları ve çıkıştan kısma kontrollerini beslemeden ayrı kontrol edin.
- Montajdan sonra en kötü etkin grup sırasında valf giriş basıncını ölçün.
Örneğin altı istasyonlu bir adada, PLC sırası diğer istasyonların birlikte hareketini önlediği için en kötü talep grubunda yalnızca üç istasyon bulunabilir. Bu üç gerçek yola göre boyutlandırın; ancak bakım jogunu ve yeniden başlatma mantığını da test edin. Bu modlar normal otomatik çalışmada hiç istenmeyen kombinasyonlar oluşturabilir.
Regülatördeki tek bir manometre yeterli değildir. Valf adasında veya hemen öncesinde bir ölçüm portu ekleyin. Uzun aktüatör hortumlarında en çok talep gören istasyon yakınındaki ikinci basınç noktası, ortak galeri kısıtını aşağı akış hortum veya bağlantı kısıtından ayırmaya yardımcı olur. Basınç düşümü arıza giderme rehberi bu dinamik ölçüm yöntemini ayrıntılı açıklar.
Egzozu göz ardı etmeyin. Ortak bir egzoz galerisi, özellikle birkaç büyük hazne birlikte boşaldığında istasyonlar arasında karşı basınç oluşturabilir. Susturucunun çıkarılması çevrim süresini değiştiriyorsa valf sağlam, egzoz aksesuarı küçük seçilmiş olabilir. Girişten kısma ile çıkıştan kısma kontrolü arasındaki seçim de kısıtın nerede bulunacağını değiştirir.
Basınç ve Elektrik Bölgeleri Yerleşimi Nasıl Değiştirir?
ISO 15407-2, isteğe bağlı elektrik konnektörü arayüzü ekleyerek aynı 18 mm ve 26 mm beş portlu valf boyutlarını yine 1.6 MPa'ya kadar kapsar. Parker'ın pnömatik valf kataloğu ise çoklu basınç seçeneklerine ve farklı debi aralıklarına sahip valf adası ailelerini listeler; bu da montaj, basınç bölgelendirmesi ve elektrik mimarisinin neden ayrı katmanlar olarak belirtilmesi gerektiğini gösterir (ISO 15407-2, 2003; Parker, 2021).
Kelepçeler, hareket eksenleri, tutucular ve üfleme işlevleri farklı basınç ya da izolasyon davranışı gerektirdiğinde basınç bölgelendirmesi yararlıdır. Bölge contası, ayırıcı veya harici pilot yolu belgelenmeden varsayıldığında ise risklidir. Manifold çiziminde her besleme ve egzoz bölgesini, ardından her valfin kullandığı pilot hava kaynağını işaretleyin. Düşük basınçlı bir tutucu bölgesi, ancak ayırıcı, yardımcı giriş, regülatör ve pilot kaynağı bu düzeni destekliyorsa daha yüksek basınçlı transfer ekseniyle aynı valf adasını paylaşabilir. Elektrik bölgelendirmesi de aynı özeni gerektirir. Fieldbus kuplörü noktadan noktaya kablolamayı azaltabilir; ancak ortak güç ve iletişim sınırı oluşturur. Şu soruları birbirinden ayırın:
- İletişim gücünün kaynağı nedir?
- Valf bobinlerini hangi ayrı güç kaynağı besliyor, hangi koruma cihazı bu kaynağı koruyor ve risk değerlendirmesi acil durdurma sırasında ne gerektiriyor?
- Komutlu bir hareket sırasında beslemelerden biri kesildiğinde her istasyona ne olur?
- Çıkışlar kaynaklayan mı yoksa çeken tipte mi ve polarite önemli mi?
- Aşırı gerilim bastırma ve koruyucu toprak nerede ele alınıyor?
- Arızalı bir düğüm sağlam aşağı akış istasyonlarını kesebilir veya yararlı tanılamayı engelleyebilir mi?
- Yapılandırılmış istasyon sırası PLC adresleriyle nasıl eşleştiriliyor?
Hava kalitesi başka bir ortak sınırdır. ISO 8573-1:2010 basınçlı hava saflığını partikül, su ve yağa göre sınıflandırır. Gerekli sınıfı ve ölçüm yerini belirtin; kompresör odasındaki değerin makine girişini temsil ettiğini varsaymak yerine manifolddan önce doğrulayın (ISO 8573-1, 2010). İlgili ISO hava kalitesi rehberi bu gereksinimin nasıl yazılacağını gösterir.
Arıza ve Güvenlik Durumu Ne Yapmalıdır?
OSHA 29 CFR 1910.147 pnömatik enerjiyi açıkça kapsar ve beklenmedik çalıştırmanın veya depolanmış enerjinin boşalmasının çalışanları yaralayabileceği kapsama giren servis işlemlerinden önce makinelerin izole edilmesini ve çalışamaz hale getirilmesini ister. Ayrıca butonların ve seçici anahtarların enerji izolasyon cihazı olmadığını belirtir (OSHA 1910.147, erişim 2026-07-11).
Valfin enerjisiz durumu normal kontrol tasarımının bir parçasıdır; eksiksiz bir enerji kontrol prosedürü değildir. Kapalı merkez sürgüler basıncı hapsedebilir. Egzoz merkezli sürgüler dikey yükü serbest bırakabilir. Bistabil valfler elektrik kesildikten sonra son durumlarında kalabilir. Neyin kabul edilebilir olduğuna makine risk değerlendirmesi karar vermelidir.
| Kayıp koşulu | Yanıtlanacak soru | Test kanıtı |
|---|---|---|
| PLC komutu kaybı | Bobinin enerjisi kesiliyor, tutuluyor veya yedek komut mu alıyor? | Çıkışı zorla kapatıp valf durumunu gözleyin |
| Elektrik gücü kaybı | Monostabil ve bistabil valfler hangi durumda kalıyor? | Kontrol ve valf gücünü tasarlandığı şekilde kesin |
| Ana hava kaybı | Yerçekimi, yaylar veya dış yükler aktüatörü hareket ettirebilir mi? | Beslemeyi izole edip basınç düşüşünü ve hareketi kaydedin |
| Pilot hava kaybı | Ana sürgü hâlâ geçiş yapabilir veya geri dönebilir mi? | Belgelenmiş pilot kaynağını kontrollü koşullarda kaldırın |
Makinenin enerji kontrolü tasarımı gerektiriyorsa kilitlenebilir hava izolasyon cihazı sağlayın. Depolanmış enerjiyi boşaltın veya sınırlandırın, yeniden birikmeyi hesaba katın ve çalışmadan önce izolasyonu doğrulayın. Yük tutmak için hava kasıtlı olarak hapsediliyorsa bu karar, merkez valf konumunun yeterli olduğu varsayımına değil, mühendislik ürünü bir sınırlamaya ve yazılı servis yöntemine dayanmalıdır.
[ÖZGÜN İÇGÖRÜ]
Tanılama izolasyonu ile güvenlik izolasyonunu birbirine karıştırmadan tasarlayın. İstasyon kapatması kaçak yapan bir kolu bulmaya yardımcı olabilir; bakım izolasyon noktası ise tesisin tehlikeli enerji prosedürünü karşılamalıdır. İki cihaza aynı etiketin veya sembolün verilmesi yanlış cihaza güvenilmesine yol açar.
Zayıf Halkaları Bulan Devreye Alma Sırası
ISO 4414:2010 yalnızca tasarıma değil, kurulum, ayar, kesintisiz çalışma, bakım, güvenilir kullanım ve enerji verimliliğine de uygulanır. Bu nedenle devreye alma sırası, her silindir bir kez hareket ettikten sonra bitmemeli; onaylanmış devreyi çeşitli durumlarda test etmelidir (ISO 4414, 2010).
Düşük riskli statik kontrollerle başlayın. Valf sırasını, port etiketlerini, hortum hedeflerini, konnektör adreslerini, regülatör ayarlarını, manuel kumanda konumlarını ve belgelenmiş enerjisiz durumu doğrulayın. Kullanılmayan portların üreticinin belirttiği şekilde ele alındığını kontrol edin. Egzoz portu yedek bağlantı değildir. Ardından sistemi kontrollü sırayla enerjilendirin. Birleşik hareketi etkinleştirmeden önce her istasyonu ayrı gözleyin. Giriş basıncını dururken ve hareket sırasında kaydedin; uzama ve geri çekilme sürelerini karşılaştırın, egzoz gürültüsünü kontrol edin ve her son sensörün izin verilen pencerede durum değiştirdiğini doğrulayın.
Sonuçları devrenin nasıl “hissettirdiğine” dair bir yorum olarak değil, kabul verisi olarak kullanın. Ölçüm yerini, manometre veya sensör kimliğini, besleme ayarını, etkin istasyonları, en düşük dinamik basıncı, strok sürelerini, alarm durumunu ve geçme sınırını kaydedin. Devreye alma sırasında bir sınır değişirse tasarım kaydını revize edin ve etkilenen testleri tekrarlayın.
Modüler Pnömatik Devre Çalışma Formunda Neler Bulunmalıdır?
ISO 6358-3 bir pnömatik grubu bilinen bileşen ve boru debi özelliklerinden değerlendirirken ISO 15407 arayüz geometrisini işlevsel performanstan ayırır. Yararlı bir çalışma formu aynı mantığı izler: tasarımı tek bir manifold parça numarasına indirgemek yerine hem uyumluluğu hem davranışı kaydeder (ISO 6358-3, 2014; ISO 15407-1, 2000).
Her valf istasyonu için bir satır, ortak modüller için ayrı satırlar kullanın. Tamamlanmış form incelenecek kadar kısa, onaylanmış yapılandırmayı yeniden oluşturacak kadar ayrıntılı olmalıdır.
| Çalışma formu grubu | Zorunlu alanlar |
|---|---|
| Devre kimliği | Makine, devre adı, çizim revizyonu, sorumlu, kabul tarihi |
| Ortak besleme | Giriş boyutu, izolatör, filtre/regülatör, ayar basıncı, ölçülen dinamik minimum |
| Manifold | Seri, istasyon sayısı, besleme ve egzoz bölgeleri, yardımcı girişler, uç plaka yönü |
| Valf istasyonu | İstasyon numarası, valf işlevi, normal durum, pilot kaynağı, debi verileri, bobin ve konnektör |
| Aktüatör yolu | Aktüatör, iç çap, strok, yük yönü, hortum iç çapı ve uzunluğu, debi kontrol yöntemi |
| Kontrol eşlemesi | PLC adresi, çıkış tipi, fieldbus düğümü, sensör girişleri, alarm davranışı |
| Güvenlik ve arızalar | Güç kaybı durumu, hava kaybı durumu, hapsedilmiş enerji kontrolü, izolasyon yöntemi |
| Kabul | Etkin talep grubu, basınç sonucu, strok süresi, sensör sonucu, geçme sınırı |
| Yedek stratejisi | Onaylı muadil, gerekli adaptör, programlanmış yapılandırma, yeniden test kapsamı |
[ÖZGÜN İÇGÖRÜ]
Çalışma formunu değişim sınırı olarak kabul edin. Önerilen yedek valf işlevini, pilot düzenini, debi verilerini, konnektörü, bölge contasını veya arıza durumunu değiştiriyorsa bire bir muadil değildir. Bu değişim, etkilenen kabul testlerinin tekrarlanmasını gerektiren bir mühendislik değişikliğidir.
Modüler Pnömatik Devreler Hakkında SSS
Aşağıdaki 5 yanıt ISO 4414'te kullanılan sistem sınırını ve CAGI'nin yayımladığı %10 toplam basınç düşümü üst sınırını uygular. Kompakt bir valf adası çiziminde gizli kalması en olası kararları ele alır: değiştirilebilirlik, eş zamanlı talep, bölgelendirme, güvenlik izolasyonu ve kabul kanıtı (ISO 4414, 2010; CAGI, 2022).
ISO montaj arayüzü valfleri birbiriyle değiştirilebilir kılar mı?
Hayır. ISO 15407-1, 18 mm ve 26 mm arayüzler için boyutları, toleransları, port tanımlamasını ve kumanda sonucu tanımlamasını belirler; ancak işlevsel özellikleri kapsamaz. Bir muadili onaylamadan önce valf işlevini, debi verilerini, pilot yöntemini, merkez konumunu, basınç aralığını, contaları, konnektör pin dizilimini, gücü ve basınç bölgelerini doğrulayın.
Manifold boyutlandırılırken tüm valflerin debi değerleri toplanmalı mı?
Otomatik olarak değil. Aynı anda hareket edebilen istasyonları gruplandırın ve ortak besleme ile egzozu gerçekleşmesi makul en yüksek talep grubuna göre boyutlandırın. Yeniden başlatma sıralarını, bakım joglarını, ejektörleri ve üfleme işlevlerini de hesaba katın. Son olarak bu grup çalışırken valf adasındaki dinamik basıncı ölçün.
Modüler bir devrede ne zaman birden fazla basınç bölgesi gerekir?
İşlevler belirgin biçimde farklı kuvvet, basınç, pilot beslemesi veya izolasyon davranışı gerektiriyorsa ayrı basınç bölgeleri kullanın. Düşük basınçlı tutucuların daha yüksek basınçlı hareket eksenleriyle yan yana bulunduğu uygulamalar buna tipik örnektir. Bir istasyondaki değişikliğin başka bir bölgeyi fark edilmeden etkilememesi için bölge ayırıcılarını, yardımcı girişleri, pilot kaynaklarını ve egzoz yollarını belgeleyin.
Valf adası kapatma valfi bakım kilitlemesi için yeterli midir?
Yalnızca tesisin enerji kontrolü değerlendirmesi ve prosedürü bunu doğru enerji izolasyon cihazı olarak tanımlıyorsa yeterlidir. OSHA 1910.147, kapsama giren tehlikeli enerjinin izole edilmesini ve depolanmış ya da artık enerjinin güvenli hale getirilmesini gerektirir. Bir kumanda düğmesi, PLC komutu veya tanılama amaçlı istasyon kapatması kendiliğinden enerji izolasyon cihazı sayılmaz.
Tamamlanan modüler pnömatik devrenin güvenilir olduğunu ne kanıtlar?
Güvenilirlik; doğru istasyon eşlemesi, kabul edilebilir kaçak, kararlı dinamik giriş basıncı, gerekli strok süreleri, doğrulanmış sensör geçişleri, belgelenmiş komut kaybı durumları, doğrulanmış izolasyon ve kontrollü yeniden başlatma gibi tekrarlanabilir kanıtlarla desteklenir. Değişim veya modifikasyon sonrasında ilgili testlerin hafızaya dayanmak yerine tekrarlanabilmesi için yapılandırmayı ve sınırları kaydedin.
Kaynak erişim notları
ISO 4414:2010, Pnömatik akışkan gücü - Sistemler ve bileşenleri için genel kurallar ve güvenlik gerekleri. Erişim: 2026-07-11.
ISO 15407-1:2000, Beş portlu yön kontrol valfleri, 18 mm ve 26 mm boyutları - Bölüm 1. Erişim: 2026-07-11.
ISO 15407-2:2003, Beş portlu yön kontrol valfleri, 18 mm ve 26 mm boyutları - Bölüm 2. Erişim: 2026-07-11.
ISO 6358-3:2014, Sistemlerin kararlı durum debi özelliklerini hesaplama yöntemi. Erişim: 2026-07-11.
ISO 8573-1:2010, Kirleticiler ve saflık sınıfları. Erişim: 2026-07-11.
OSHA 29 CFR 1910.147, Tehlikeli enerjinin kontrolü. Erişim: 2026-07-11.
Compressed Air and Gas Institute, Basınç Düşümü Teknik Bilgi Notu. Erişim: 2026-07-11.
Parker Hannifin, Pnömatik Valf Ürünleri, Alt Taban ve Manifold Valfleri. Erişim: 2026-07-11.
