精密運動控制用比例閥指南
比例閥能讓控制器輸出可變的氣動量，但比例閥本身不會直接產生精密運動。
若要控制速度，閥必須在有效指令範圍內計量足夠的空氣。若要控制推力，致動器端壓力必須在實際負載下追隨目標值。若要定位，機台通常需要位置感測器、控制器、合適的方向閥、具導向的致動器、穩定供氣，以及明確的到位驗收測試。應先選定控制架構，再決定閥的尺寸。
重點摘要
- 應依受控變數選擇比例壓力閥、比例流量閥或比例方向閥，而不是只因需求中出現「精密」二字。
- 閥的解析度不等於機台精度。摩擦、空氣可壓縮性、死容積、負載變化、回授、機構與調校都會影響結果。
- 應在明確的測試條件下規定流量能力、有效響應、遲滯、死區、指令介面、失效狀態、空氣品質與環境防護。
- 調機時應使用實際工作壓力、溫度、負載、管長、排氣阻力與生產速度。
什麼是比例閥？
氣動比例閥是一種會依可變電氣指令，調整壓力、流量或閥口開度的控制元件。標準電磁方向閥通常只在預先定義的狀態之間切換；比例閥則可在其規定範圍內接受中間指令。
指令可能是類比電壓、類比電流、PWM 驅動或數位通訊介面，實際選項依型號而定。Festo 的比例閥系列提供電壓與電流設定值；Bürkert Type 8605 電子控制器則會把標準輸入訊號轉換為相容比例閥線圈所需的 PWM 驅動（Festo 比例閥，2026 年查閱；Bürkert Type 8605，2026 年查閱）。
閥內電子元件會調節電磁線圈或其他致動元件的電流，進而移動閥芯、提動頭、針閥或類似控制元件。由此產生的開度變化會改變流導、流量或壓力。SMC PVQ 文件顯示，在直動式比例流量閥中，施加電流會改變電磁力、可動鐵心行程與流量（SMC PVQ，2026 年查閱）。
中間指令不代表無限解析度。實際閥件都有遲滯、重複精度限制、死區、洩漏、飽和、響應延遲與有限控制範圍。請從選定型號的資料表讀取這些數值，並確認製造商採用的量測方法。
先確定受控變數，再選擇閥
正確的閥類型取決於機台必須控制的物理量。「平順運動」與「高精度」是結果，不是閥的規格。
| 控制目標 | 典型閥類型 | 指令所改變的量 | 閉迴路控制必須量測的量 |
|---|---|---|---|
| 可調致動器速度 | 比例流量閥 | 供氣或排氣節流程度 | 位置或速度 |
| 可調推壓力或夾持力 | 比例壓力調節閥 | 下游壓力 | 壓力、力量或兩者 |
| 雙向速度與位置 | 比例方向閥 | 流向與開度 | 位置或速度，通常搭配壓力診斷 |
| 製程氣體或液體定量 | 與介質相容的比例閥 | 孔口開度與流量 | 流量、壓力或製程輸出 |
流量閥可以調整氣壓缸速度，但供氣壓力、負載、摩擦或排氣背壓改變時，速度仍會變化。壓力調節閥可依 推力 = 壓力 x 有效面積 粗略控制推力，但密封摩擦、對側腔室壓力、機構倍率與接觸幾何都會影響實際輸出力。比例方向閥可以驅動致動器兩側，但若要在行程中間位置重複定位，仍需要回授與控制邏輯。
壓差與氣壓缸推力指南說明了為何只看供氣壓力無法代表機構可獲得的淨推力。
釐清這項界線可避免常見的選型錯誤：應用真正需要閉迴路運動系統，卻只購買一個比例元件。受控變數決定閥的類型；製程要求的結果則決定是否需要回授。
開迴路控制與閉迴路運動並不相同
開迴路控制是一種不依量測到的製程結果修正閥輸出的指令策略。它通常足以應付可選速度、緩啟動與緩停止、可調壓力，或最後靠機械止擋完成的製程。
閉迴路控制是一種量測結果、與目標比較，再改變指令以縮小誤差的回授策略。典型氣動定位迴路包含：
- 位置指令或運動曲線。
- 計算位置或速度誤差的控制器。
- 比例方向閥或協同工作的閥組。
- 氣動致動器與具導向的機械負載。
- 連續式位置感測器。
- 到位、逾時、壓力與安全狀態邏輯。
Festo 說明，比例方向閥會把類比輸入轉換為對應的閥開度，並可配合外部控制器與位移編碼器構成氣動定位系統。這段說明很重要：定位功能屬於組裝完成的控制迴路，而不是閥本身（Festo 比例閥，2026 年查閱）。
若要深入了解位置回授與控制器架構，請參閱伺服控制氣動定位指南。若應用重點是調整無桿缸速度而非定位，可參考比例流量控制指南。
哪些應用適合比例控制？
比例控制適合需要在兩個切換狀態之間調整輸出，而且能合理承擔額外電子元件、調機與診斷需求的製程。
典型應用包括：
- 變速移載：在行程無障礙區段快速移動，接近產品或止擋前再降低速度。
- 受控壓合或夾持：針對不同配方設定可調壓力或力量目標。
- 張力與料帶處理：依製程感測器訊號修正壓力或流量。
- 測試設備：可程式化壓力斜坡與可重複的負載程序。
- 長行程導向運動：利用加減速曲線降低衝擊與負載擾動。
- 製程定量：使用與介質相容的閥，控制氣體或液體流量。

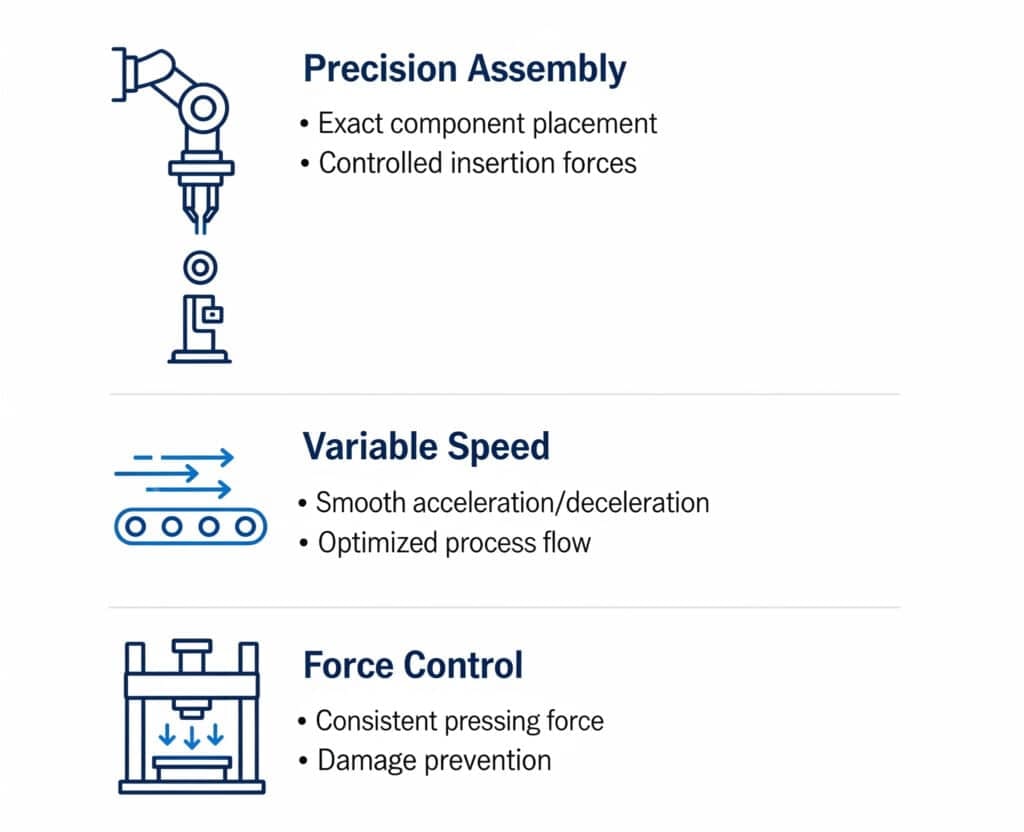

圖片中的分類只是起點，並非自動保證。「精確放置」需要完整定位迴路與合適機構；當摩擦、接觸高度或對向壓力會改變時，「穩定壓合力」需要力量或壓力回授。
若致動器只需兩個端位、循環條件穩定，而且固定式速度控制器能符合製程要求，標準開關閥仍是較好的選擇。若應用需要嚴格控制多點軌跡、靜止時保持剛性、在大幅負載變化下容易調機，或公差超出氣動系統可驗證的能力，電動伺服軸通常更合適。
比例閥應如何選擇尺寸？
應依實際上游與下游壓力下最嚴苛的運動需求選擇閥尺寸。接口尺寸本身不是流量規格。
ISO 6358 規定使用可壓縮流體之元件的測試方法與流量特性。依製造商與市場不同，閥的流量可能用音速流導、臨界壓力比、標準化流量、Cv、Kv 或製造商自訂的標稱流量條件表示（ISO 6358-1，2026 年查閱）。
選閥前請收集以下資料：
| 輸入資料 | 重要原因 | RFQ 詳細資料 |
|---|---|---|
| 缸徑與活塞桿 | 決定有效面積與腔室容積 | 缸徑、桿徑、氣壓缸類型 |
| 行程與目標時間 | 決定平均與峰值流量需求 | 完整運動曲線，不只每分鐘循環數 |
| 移動質量與方向 | 影響加速度、失速下墜風險與推力 | 負載、治具、垂直／水平軸 |
| 供氣與排氣壓力 | 決定可用壓力比與流量 | 運動期間的動態量測值 |
| 管路與接頭路徑 | 增加容積、延遲與阻力 | 內徑、長度、彎頭、消音器 |
| 控制目標 | 區分壓力、流量與定位功能 | 允許的速度、力量或位置誤差 |
| 指令介面 | 必須與控制器相容 | 0–10 V、4–20 mA、現場總線或型號專用輸入 |
| 回授與更新路徑 | 決定可量測的迴路行為 | 感測器類型、範圍、解析度、控制器 |
不要只依等速行程選型。加速階段可能需要更高流量；減速可能需要受控排氣；垂直負載可能使進氣節流迴路超速；消音器也可能成為主要排氣阻力。進氣節流與排氣節流指南更詳細說明了負載方向的影響。
閥的尺寸有兩個限制，不是只有一個。閥太小時，致動器尚未達到目標速度，指令就已飽和；閥大幅過大時，微小的電氣指令變化就可能造成很大的氣動輸出變化，使低速區幾乎沒有可用解析度。最大容量與最小可控輸出必須一起檢查。
閥到致動器之間的容積也很重要。長管路會增加可壓縮容積，以及指令與缸內壓力響應之間的傳遞延遲。在安全、熱源、污染、配線與維修空間都可接受的前提下，縮短閥到致動器的距離可改善響應。
哪些資料表規格最重要？
只有在定義與測試條件相同時，規格才可互相比較。從電氣階躍輸入到閥芯開始移動的響應時間，與壓力進入指定範圍或負載氣壓缸完成動作所需的時間並不相同。
至少應檢查以下參數：
- 額定流量特性：規定條件下的流導、標稱流量、Cv 或 Kv。
- 控制範圍：輸出能有效受控的指令區域。
- 遲滯：由遞增與遞減方向接近同一指令時的輸出差異。
- 重複精度：在規定測試條件下重複施加相同指令時的輸出變化。
- 死區或臨界值：幾乎不會產生有效輸出變化的指令變化量。
- 響應或頻寬：製造商採用的動態定義、輸入振幅、壓力與測試負載。
- 洩漏量：指定狀態下的內洩或外洩。
- 壓力與溫度範圍：允許的供氣、出口、先導、環境與介質條件。
- 空氣品質：過濾、潤滑、水分與污染限制。
- 電氣介面：訊號範圍、輸入阻抗、供應電壓、接頭、診斷與現場總線設定檔。
- 失效狀態：電源、指令、網路、先導氣源或供氣壓力消失後的行為。
- 外殼防護：IP 等級涵蓋的確切組件與接頭配置。
IEC 60529 對外殼防止人員接近危險部位，以及防止固體異物、粉塵與水侵入的能力進行分類。IP 代碼不代表功能安全、耐腐蝕性、清洗化學品相容性，也不代表接頭未完整安裝時仍具相同防護（IEC IP 等級，2026 年查閱）。
應要求供應商提供特性曲線，而不只是單一最大值。最大流量數字無法呈現低指令區可控性、壓力敏感度、遲滯，或完整閥與電子控制組件的響應。
PLC 與回授應如何整合？
控制器必須與閥的實際介面相匹配。配線前應確認訊號範圍、共同參考點、輸入阻抗、隔離、更新行為、縮放比例與故障偵測。
若使用類比介面，應記錄工程單位的轉換關係：
PLC 指令 (%) -> 類比輸出 -> 閥指令 (%) -> 實測壓力或流量不要假設 50% 電氣指令會產生 50% 的氣壓缸速度。閥的流量曲線可能是非線性的，氣壓缸速度也會受負載與壓力影響，靜摩擦則可能形成起動臨界值。若應用採開迴路控制，應在機台上建立指令對輸出的實測對照圖。
閉迴路位置控制的訊號鏈如下：
運動目標 -> 控制器 -> 閥指令 -> 壓力與流量
-> 致動器與負載 -> 位置感測器 -> 控制器感測器解析度本身不能決定定位精度。安裝彈性、導軌間隙、治具變形、背隙、取樣、濾波、時間延遲、閥死區、氣壓缸摩擦與溫度，都介於感測器計數與製程結果之間。因此，最有意義的精度數值應在有負載的機台上，針對製程基準量測，而不是單獨取自閥或感測器。
實用的控制器診斷項目包括指令飽和、位置誤差、跟隨誤差逾時、供氣壓力狀態、感測器合理性、通訊狀態與到位保持時間。安全設計也必須定義電源或回授消失時的行為。這項決策應納入機台風險評估，不能從正常運轉性能推定。
運動迴路應如何調機？
調機應從氣動硬體向外進行。排氣路徑尺寸不足、供氣不穩、導向機構卡滯、機構鬆動或感測器基準錯誤，都無法靠控制參數調校補救。
請依下列順序進行：
- 確認機構。檢查對心、導向、負載重心、端部止擋、緩衝，以及全行程是否能自由移動。
- 確認氣路。記錄動態供氣壓力、過濾條件、管內徑與長度、接頭阻力、排氣元件及洩漏。
- 確認 I/O 縮放。測試指令極性、零點、滿量程、感測方向、工程單位與訊號遺失時的行為。
- 從保守限制開始。先限制指令、速度、加速度與行程，同時檢查方向及故障邏輯。
- 繪製開迴路特性。在數個遞增與遞減指令點記錄壓力、流量或速度，以找出臨界值與遲滯。
- 一次只閉合一個迴路。先建立穩定回授與基本比例控制，再加入積分、微分、前饋或補償功能。
- 測試實際工作範圍。使用最小與最大負載、正常溫度範圍、預期供氣變動及量產管路。
- 執行驗收循環。量測製程輸出，而不只是感測器訊號，並記錄通過與不通過的限值。
套用通用 PID 數值是不安全的捷徑。控制器更新率、濾波、比例增益、積分作用、微分作用、前饋與死區補償，都取決於實際的閥、感測器、致動器容積、負載、延遲與運動曲線。
振盪不一定代表「增益過高」。摩擦造成的黏滑、感測器雜訊、機構彈性、長管路中的滯留空氣、排氣阻力，以及閥在死區附近運作，都可能出現相似症狀。改變調校參數前，應以相同時間基準擷取指令、實測位置、壓力與誤差。
工具氣壓缸選型缸速度計算器依可用流量估算理想氣壓缸速度，再與實測運動比較，以找出節流、壓降或控制飽和。速度 = 實際流量 / 有效面積缸徑活塞桿直徑行程長度可用自由空氣流量開啟計算工具
用驗收測試定義精度
應以可量測條件取代「高精度」。有效的需求應註明目標、允許誤差、負載、接近方向、速度、保持時間、溫度、壓力、循環次數與量測方法。
| 模糊需求 | 可測試需求 |
|---|---|
| 精準定位 | 在規定保持時間後，各指定目標均進入規定誤差帶 |
| 快速響應 | 在規定時間內完成指定動作並穩定，且不超過過衝限值 |
| 可重複的力量 | 在規定接觸行程、負載與循環次數內，維持實測力量範圍 |
| 平順運動 | 在整段運動曲線中維持規定的加速度、加加速度或產品擾動限值 |
應分開看待以下四個量：
- 解析度：最小的指令或量測增量。
- 重複精度：在相同規定條件下，重複結果彼此接近的程度。
- 準確度：實測結果接近參考目標的程度。
- 穩定時間特性：輸出進入允許範圍並持續留在範圍內所需的時間。
閥可能具有很細的指令解析度，但整台機器的準確度仍然很差。反之，受機械端部止擋約束的應用即使使用簡單閥件，也可能有良好重複精度，因為硬止擋定義了最終位置。驗收測試必須量測製程實際使用的輸出。
比例閥 RFQ 應包含哪些資料？
請提供足夠資料，讓供應商能同時評估控制迴路與氣動工作點：
- 介質與所需空氣品質等級。
- 流動期間的最低、正常與最高供氣壓力。
- 受控變數：壓力、力量、流量、速度或位置。
- 氣壓缸類型、缸徑、桿徑、行程、安裝方式、導向、方向與負載。
- 目標位置、速度曲線、循環時間、保持時間與負載率。
- 管路內徑、長度、接頭、歧管與排氣元件。
- 所需流量，或足以計算流量的幾何與時間資料。
- 指令訊號、電源、接頭、網路與診斷需求。
- 感測器類型、範圍、輸出、更新行為與安裝基準。
- 環境溫度、防護、振動、腐蝕與清洗條件。
- 所需失效狀態與機台安全限制。
- 驗收範圍、負載案例、循環次數與量測方法。
這些資料可讓閥、電子元件、致動器與控制器一併評估，也能揭露需求其實應由電動運動軸、標準開關式氣動迴路或完整伺服氣動套件處理，而不是單獨使用比例閥。
比例閥常見問題
比例閥可以單獨定位氣壓缸嗎？
不行。比例閥只能提供可變的壓力、流量或方向控制指令。若要在行程中間位置重複定位，通常還需要連續位置回授、控制器、適當的機構，以及明確的驗收條件。若只在硬止擋之間做端到端動作，則不一定需要完整的閉迴路架構。
比例閥和伺服閥相同嗎？
各製造商使用的術語不盡相同，因此應比較實際功能與規格，不要只看名稱。伺服氣動系統是閉迴路控制架構，可使用比例方向閥或標示為伺服閥的產品，並搭配回授元件與控制器。
控制訊號應選 0–10 V 還是 4–20 mA？
應選擇閥與控制器雙方都支援的介面，並評估纜線長度、電氣雜訊、接地、診斷、輸入阻抗、解析度、隔離與斷線偵測。電流迴路適合較長的工業配線，但介面選擇本身並不能保證運動精度。
使用更大的比例閥能改善響應嗎？
不一定。閥太小會限制流量並造成指令飽和；閥太大則可能把可用控制範圍壓縮在很小的一段指令內。應依實際壓力比與所需流量選型，再檢查低指令區的可控性及動態資料。
比例閥能降低壓縮空氣消耗量嗎？
比例閥可實現降壓、分段壓力、受控運動曲線或其他降低特定製程用氣量的策略，但比例閥本身不會必然節能。應在負載、節拍、壓力與生產條件相同的情況下，比較改善前後每個合格循環的標準空氣體積。
接近目標位置時來回振盪的原因有哪些？
可能原因包括迴路增益過高、閥死區、黏滑摩擦、感測器雜訊、機構彈性、氣動延遲、濾波不當、積分飽和或供氣壓力不穩。調整參數前，應同步記錄指令、回授、誤差及致動器兩腔壓力。
正確的比例閥，必須能在實際工作範圍內控制所需變數，並通過有文件記錄的整機測試。應從控制目標開始，建立流量與回授架構，匹配電氣介面，再於量產條件下完成調機。
