氣缸缸徑對推力與速度的影響：實務指南
氣缸缸徑直接決定活塞面積，因此會隨缸徑平方改變理論推力與腔室容積；但缸徑本身並不能決定實際氣缸速度。只有在可用工作壓力流量不變時，較大缸徑才會動得較慢；閥、氣管、接頭、排氣路徑或速度控制閥才可能是真正限制。
分清這一點可避免兩種常見選型錯誤。第一種是只依推力選擇大缸徑，之後才發現現有閥無法在所需行程時間內充滿氣缸。第二種是因小缸徑在紙面上看起來較快而選用，之後才發現帶載時壓力崩落。若需完整公式，請參閱氣動氣缸公式指南。本文聚焦一項決策：當缸徑改變而迴路其餘部分不變時，哪些條件會跟著改變。
重點摘要
- 壓力不變時，理論伸出推力與缸徑平方成正比。
- 實際腔室流量不變時，活塞速度與活塞面積成反比。
- ISO 15552 涵蓋缸徑 32–320 mm 的可拆式安裝氣缸，但不取代應用流量檢查（ISO 15552，2025 年確認）。
- 先依負載選缸徑，再驗證閥流量、氣管、排氣、緩衝與行程時間。

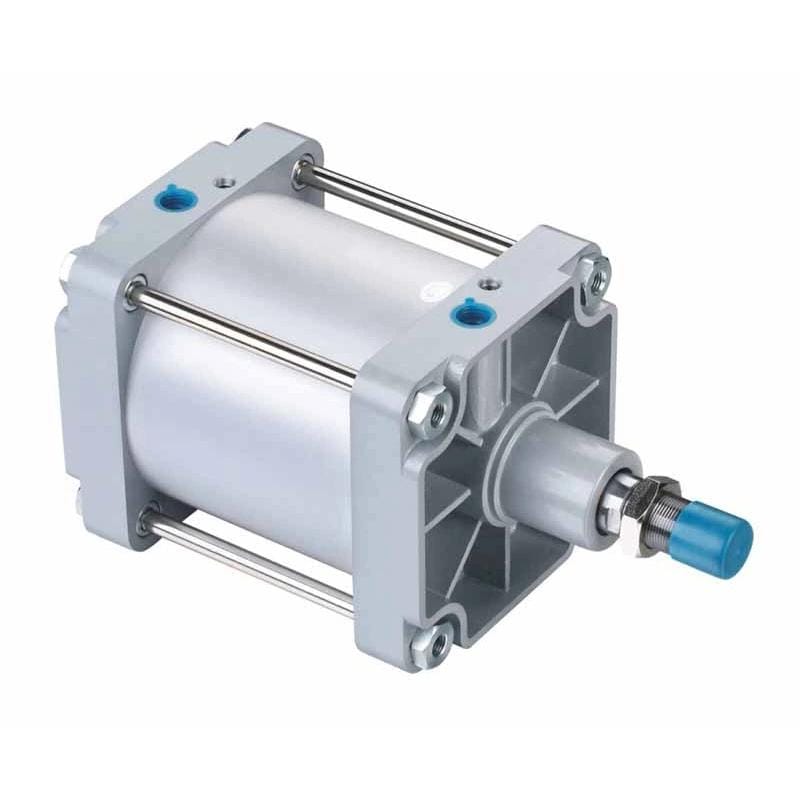

ISO 15552:2018 涵蓋缸徑 32 mm 至 320 mm、最高額定壓力 1,000 kPa（10 bar）的可拆式安裝氣動氣缸。此標準於 2025 年確認，但適用範圍是尺寸互換性，不能取代特定應用的推力、流量、安裝或緩衝檢查（ISO 15552，2025 年確認）。
缸徑首先改變的是面積
活塞面積是連結缸徑、推力、速度及用氣需求的關鍵。對圓形活塞而言，AutomationDirect 在氣缸選型中使用相同的壓力—面積關係（AutomationDirect 氣缸選型，2026-07-11 存取）：
活塞面積 = pi x 缸徑^2 / 4
伸出理論推力 = 壓差 x 活塞面積
縮回面積 = 活塞面積 - 活塞桿面積
縮回理論拉力 = 壓差 x 縮回面積平方關係是重點。缸徑從 40 mm 增加至 80 mm，面積不是加倍，而是變成四倍。因此在相同壓差下，理論伸出推力也增加為四倍；每毫米行程的腔室容積同樣增加四倍。
AutomationDirect 將氣缸伸出推力定義為有效活塞面積乘以壓差。其選型頁面也說明單活塞桿氣缸的拉力為何較低：縮回時，活塞桿遮住部分受壓面積（AutomationDirect 氣缸選型，2026-07-11 存取）。
壓差一詞很重要。若無桿側為 6 bar 表壓，而排氣中的有桿側有 0.8 bar 背壓，活塞所受淨推力不會等於一側 6 bar、另一側為大氣壓的計算值。密封阻力、導引摩擦、加速度、重力與安裝幾何也會降低可可靠移動的負載。
缸徑增加時，推力如何變化？
壓差為 0.6 MPa 時，理論伸出推力由 32 mm 缸徑的約 483 N 增加至 80 mm 缸徑的 3,016 N。以下數值依 AutomationDirect 公布的壓力—面積關係計算，並不是安全工作負載額定值（AutomationDirect 氣缸選型，2026-07-11 存取）。
引證摘要：保持壓力不變可單獨觀察缸徑效應。從 32 mm 增加至 80 mm，活塞面積與理論伸出推力增加 6.25 倍；若實際腔室流量不變，速度指數則反向變化：同一流量除以 6.25 倍面積後，初步速度降至 16%。
工程洞察：推力欄與速度欄並不是互相競爭的型錄額定值，而是固定不同邊界的兩項受控比較：推力比較固定壓力，速度比較固定實際腔室流量。
| 缸徑 | 活塞面積 | 0.6 MPa 理論推力 | 面積與推力指數 | 相同實際流量下速度指數 |
|---|---|---|---|---|
| 32 mm | 804 mm2 | 483 N | 1.00 | 1.00 |
| 40 mm | 1,257 mm2 | 754 N | 1.56 | 0.64 |
| 50 mm | 1,963 mm2 | 1,178 N | 2.44 | 0.41 |
| 63 mm | 3,117 mm2 | 1,870 N | 3.88 | 0.26 |
| 80 mm | 5,027 mm2 | 3,016 N | 6.25 | 0.16 |
最後一欄刻意附帶條件：它假設進入腔室的實際流量相同。換言之，只要取得成比例增加的流量，大氣缸也能達到相同速度。若接口、閥及氣管保持不變，增加的容積通常會讓行程變慢。
缸徑選型計算範例
例如，考慮一個動態水平搬運應用，最嚴苛可信負載為 800 N，預期壓差為 0.6 MPa。SMC 一般氣缸選型指南建議動態運轉採用 0.5 或以下的負載率，並指出高速運轉可能需要更低負載率（SMC 氣缸型號選擇，2026-07-11 存取）。
選定採用 0.5 時：
所需理論推力 = 800 N / 0.5 = 1,600 N
所需活塞面積 = 1,600 N / 0.6 N/mm2 = 2,667 mm2
計算缸徑 = sqrt(4 x 2,667 / pi) = 58.3 mm因此，下一個適用型錄缸徑可能是 63 mm。其 0.6 MPa 理論伸出推力約為 1,870 N，對 800 N 負載的負載率約為 0.43。這只通過推力關卡；設計人員仍需檢查縮回拉力、活塞桿穩定性、安裝、側向負載、緩衝能量、動態壓力及循環時間。推力係數選型指南說明如何分開處理理論推力與容許負載率。
較大缸徑不一定較慢
氣缸速度是流量與面積的關係，不是單由缸徑決定。SMC 公布初步關係式s = 28.8q / A，其中速度單位為 inch/s，q為 SCFM 空氣流量，A為 square inch 活塞面積。SMC 明確指出入口壓力必須保持不變，接口與氣管尺寸也會影響速度（SMC 氣缸流量控制，2026-07-11 存取）。
引證摘要：SMC 將輸出推力與速度分開：壓力作用於面積產生推力，流量除以面積則提供初步速度估值。公布的關係式假設入口壓力不變，並不排除接口、氣管、排氣、負載或緩衝影響（SMC 氣缸流量控制）。
與單位無關的核心關係為：
活塞速度 = 實際腔室流量 / 有效活塞面積
行程時間 = 行程 / 活塞速度實際一詞不可忽略。閥型錄可能以 SCFM 或 L/min（ANR）列出流量，表示標準空氣或自由空氣；氣缸腔室在工作壓力下取得的實際體積流量較小。除以活塞面積前，必須在一致參考基準上換算。NIST 也警告，標準氣體流量單位可能使用不同參考溫度，因此工作表必須列出單位基準（NIST 壓力與氣體流量換算，2025 年更新）。
值得注意的是，SMC 自身選型範例顯示此問題的量級：缸徑 50 mm 的氣缸在 0.5 MPa、500 mm/s 下約需 350 L/min（ANR）。這是所需行程流量，而不是完整機台循環的平均耗氣量（SMC 氣缸型號選擇，2026-07-11 存取）。
為什麼改變缸徑後，同一個閥的表現不同？
若 32 mm 與 80 mm 氣缸取得相同實際腔室流量，80 mm 活塞面積是前者的 6.25 倍，因此初步速度只有 32 mm 氣缸的 16%。較大氣缸並非天生緩慢，而是原有流路相對於腔室面積變得過小。
實際運動還有更多限制：
- 閥必須在實際上游與下游壓力下通過足夠供氣及排氣流量。
- 氣管內徑與長度、接頭、快速接頭、消音器及歧管都會增加限制。
- 排氣節流會建立背壓以穩定運動，但背壓也會降低淨推力。
- 即使中段速度足夠，緩衝調整也可能主導行程末段。
- 負載率與密封摩擦會影響加速度及建立有效推力所需時間。
- 縮回因有桿側面積與腔室容積較小而可能更快，但不對稱的閥或排氣條件可能逆轉此結果。
高速氣缸規格檢查表更詳細說明緩衝能量與運動時序。若要以閥為核心計算，請使用Cv 選型指南。
固定流量比較：32 至 80 mm
最實用的缸徑比較一次只固定一個邊界。此方法遵循 SMC 將理論輸出、所需流量及耗氣量分開計算的選型方式（SMC 氣缸型號選擇，2026-07-11 存取）。把固定壓力的推力計算與未指定流量的速度宣稱混在一起，會產生無法核對的結果。
工程洞察：改變缸徑時應分別重新計算三項數值：動態壓力下的推力、目標行程時間所需流量，以及每個合格循環在標準參考狀態下的空氣量。
| 比較邊界 | 保持不變 | 較大缸徑的影響 | 必須重新檢查 |
|---|---|---|---|
| 推力比較 | 壓差 | 隨面積提高理論推力 | 負載率、背壓、安裝 |
| 速度比較 | 實際腔室流量 | 降低初步速度 | 閥、氣管、排氣、緩衝 |
| 目標時間比較 | 行程與行程時間 | 提高所需流量 | 閥導流能力、壓降、FRL |
| 每循環耗氣比較 | 行程與壓力比 | 提高充氣空氣量 | 活塞桿直徑、氣管容積、循環頻率 |
| 能源比較 | 合格生產輸出 | 通常提高致動器需求 | 洩漏、待機流量、不良品、空壓機效率 |
這種分法也有助於故障排除。循環時間正常但推力不足，通常指向負載、摩擦或壓差；推力足夠但速度慢，則指向流量容量、排氣限制或緩衝設定。若氣缸緩慢且運動時壓力下降，兩種問題可能同時存在。應在行程帶載區段量測致動器兩個接口的壓力，不要只依賴靜態調壓器壓力表。
CAGI 同樣將管路、接頭、過濾器、乾燥機及其他元件列為壓降來源，並建議先修正限制，再考慮提高空壓機排氣壓力（CAGI 壓降技術簡報，2026-07-11 存取）。氣動壓降故障排除指南提供機台端量測順序。
較大缸徑會多用多少空氣？
行程與壓力比不變時，每循環氣缸耗氣量大致隨腔室面積增加。完整雙作用循環包含全缸徑的伸出腔室，以及較小的有桿側環形腔室。SMC 的計算還納入閥與氣缸之間的切換管路（SMC 氣缸型號選擇，2026-07-11 存取）。
SMC 將耗氣量與所需空氣量分開。耗氣量用於估算空壓機與運轉成本；所需空氣量則是以指定速度移動負載所需的流量，用於 FRL、上游管路與閥選型（SMC 氣缸型號選擇，2026-07-11 存取）。
引證摘要：SMC 將耗氣量定義為運轉期間充入氣缸與閥至氣缸管路的空氣體積；所需空氣量則是不同的量，指達到指定速度所需流量。因此缸徑、行程、壓力、氣管與行程時間應放在同一份選型工作表中，但不能互換為同一個數值。
例如，考慮缸徑 50 mm、活塞桿 20 mm、行程 200 mm、表壓 0.6 MPa 的氣缸。假設溫度相同，並使用以 0.1 MPa 絕對壓力為參考、約為 7 的絕對壓力比：
伸出掃掠容積 = 0.393 L
縮回掃掠容積 = 0.330 L
僅氣缸近似自由空氣當量 = (0.393 + 0.330) x 7
= 以 0.1 MPa 絕對壓力為參考的 5.06 L
每分鐘 20 個完整循環 = 同一基準下約 101 L/min除非同時聲明適用參考溫度與其他報告條件，否則這不是正式 ANR、NL 或 SCF 數值。此計算不含閥至氣缸管路、洩漏、先導空氣、吹氣及同時發生的機台負載，也假設兩個腔室都達到指定壓力。Festo 氣缸耗氣量工具同樣把氣缸尺寸、行程與工作壓力列為核心輸入，再次證明只靠缸徑無法估算成本（Festo 氣缸耗氣量，2026-07-11 存取）。
若需包含氣管與實測機台流量的完整邊界，請參閱雙作用氣缸耗氣量指南。同樣地，流量控制閥可以改變速度，卻不一定會減少最終仍充至相同壓力之腔室所吸入的質量。
先依負載選缸徑，再證明流路
可靠順序是先負載、再缸徑、接著流量，最後進行機台驗證。SMC 正因如此把缸徑選擇與所需空氣量視為不同步驟（SMC 氣缸型號選擇，2026-07-11 存取）。只依速度選缸徑可能沒有推力裕量；只依理論推力選缸徑則可能產生無法實現的流量需求。
- 定義運動。記錄負載大小、方向、安裝方向、加速度、行程、目標時間、停留及每分鐘循環次數。
- 使用動態壓力。估算運動負荷最重區段的最低無桿側壓力與最高排氣背壓。
- 選擇一種推力選型方法。採用所選製造商的負載率或已記錄的應用專用推力裕量，不要重複疊加扣減。
- 計算兩個方向。縮回時扣除活塞桿面積，適用時納入彈簧力。
- 移至實際型錄缸徑。檢查 ISO 系列、安裝空間、接口尺寸、活塞桿直徑及替換要求。
- 計算目標流量。在已聲明參考基準上，把腔室容積與目標行程時間換算成所需標準流量。
- 檢查每道限制。核對相關壓力比下的閥資料、氣管內徑與長度、接頭、歧管、速度控制閥及消音器。
- 檢查行程末端能量。即使平均速度不變，較大缸徑也可能增加加速度與衝擊。
- 測試機台。記錄行程時間、兩個接口壓力、負載、緩衝設定及驗收結果。
不要假設導引式致動器可消除側向負載。導軌會在規定限制內承受外部力矩與橫向力；缸徑仍決定氣動推力，導軌與滑台則決定容許負載。無桿氣缸解決的是安裝空間問題，不會免費增加推力或速度；缸徑、密封阻力、滑台負載、接口及緩衝資料仍需檢查。
推力與速度衝突時，應改變正確變數
較大缸徑通過負載檢查卻未達循環時間時，下一步取決於哪個邊界失敗。CAGI 建議提高空壓機排氣壓力前，先消除限制並診斷壓降（CAGI 壓降技術簡報，2026-07-11 存取）。應依壓力與時序量測證據處理，不要直接提高廠務壓力。
工程洞察：壓力與時序曲線可指出應改變哪個變數。流量足夠但淨推力低，應檢查負載路徑或壓差；推力足夠但行程時間過長，則應檢查流路。
| 觀察結果 | 可能邊界 | 首先採取的措施 |
|---|---|---|
| 壓力保持，動作緩慢 | 流量或排氣限制 | 檢查閥、氣管內徑、接頭、消音器、排氣節流設定 |
| 運動期間供氣壓力下降 | 上游導流能力或本地儲氣 | 量測 FRL 與閥前後；縮短／加大管路；檢查儲氣策略 |
| 供氣保持但淨推力低 | 背壓、摩擦、幾何、負載 | 量測兩個接口；檢查對中與導軌負載 |
| 行程中段快、末段慢 | 緩衝設定或受困排氣 | 檢查緩衝針閥與行程末端能量 |
| 速度通過但耗氣量高 | 缸徑過大、行程長、壓力高、循環過多 | 重新檢查負載案例，量測每個合格循環耗氣量 |
| 小缸徑需要過高壓力 | 面積不足或負載路徑不良 | 選擇較大缸徑或降低機械負載／摩擦 |
壓力增壓器可能適用於小型、間歇、隔離的高壓需求，但不是預設速度解決方案。增壓器需要入口流量與恢復時間，較高下游壓力也會增加儲能與用氣需求。多支較小氣缸可以分散負載，卻會增加同步、配管、對中與控制要求。兩種選項都不能取代完整推力與流量計算。
排氣節流通常較適合穩定氣缸速度，因為它能維持排氣背壓；同一背壓也會降低淨推力，因此調整時應監控運動與兩個接口壓力。進氣節流與排氣節流指南說明穩定性取捨。
缸徑 RFQ 檢查表
只有在詢價明確定義負載與時間邊界時，供應商才能檢查缸徑、閥及迴路相容性。ISO 15552 定義互換尺寸；SMC 選型方法則加入負載、速度、配管及緩衝檢查（ISO 15552；SMC 氣缸型號選擇）。請一併提供：
- 氣缸類型、現有型號及所需標準或互換系列。
- 缸徑、活塞桿直徑、行程、安裝方式、接口尺寸及緩衝類型。
- 負載大小、方向、安裝方向、導引配置及外部力矩。
- 所需伸出時間、縮回時間、停留及每分鐘循環次數。
- 運動期間實測最低供氣壓力及預期排氣條件。
- 閥型號、流量規格、歧管配置及切換時間。
- 氣管外徑與內徑、至各接口長度、接頭、快速接頭、控制閥及消音器。
- 環境溫度、污染、沖洗、腐蝕及潤滑條件。
- 故障行為、垂直負載控制、防護及機台風險要求。
- 行程時間、壓力、衝擊、重複性與耗氣量驗收標準。
更換應用還應附上舊氣缸銘牌與安裝尺寸。ISO 15552 在適用範圍內支援尺寸互換，但接口位置、感測器溝槽、桿端螺紋、緩衝調整及附件組合仍需比較。ISO 15552 互換性檢查表涵蓋這些細節。
若需缸徑與流量審查，請透過氣動應用聯絡表單提交已完成工作表，並附上現有氣缸與閥型號，以便區分致動器限制與迴路限制。
常見問題：氣缸缸徑、推力與速度
以下答案將推力、速度與用氣量分別放在不同計算邊界。AutomationDirect 支援壓力—面積推力關係；SMC 則將所需行程流量與總耗氣量分開（AutomationDirect 氣缸選型；SMC 氣缸型號選擇）。
氣缸缸徑加倍，推力也會加倍嗎？
不會。在壓差不變時，缸徑加倍會讓活塞面積與理論伸出推力增加為四倍，因為面積與直徑平方成正比。考量選定負載率、摩擦、背壓、加速度及安裝影響後，可用負載仍會更低。
為什麼較大缸徑的氣缸可能移動得更慢？
較大缸徑具有更大的腔室面積與容積。實際流量不變時，速度會下降，因為速度等於實際腔室流量除以有效面積。較大的閥及限制較小的氣管或排氣路徑可以提供更多流量，因此大氣缸不一定較慢。
氣缸推力應使用調壓器壓力計算嗎？
調壓器壓力可用於初步估算。最終選型應使用運動負荷最重區段中活塞兩側的壓差。供氣損失與排氣背壓都會降低淨推力，因此應量測或估算致動器兩個接口壓力。
較大缸徑一定會消耗更多壓縮空氣嗎？
在行程、壓力比、活塞桿配置及循環次數相同時，較大缸徑會充入更多腔室容積，因此每循環使用更多標準空氣。完整計算還應納入有桿側腔室、切換管路、洩漏、先導空氣及實際循環次數。
提高壓力可以取代較大缸徑嗎？
有時可以，但必須在所有元件額定值及機台風險評估範圍內。較高壓力可在不增加活塞面積的情況下提高推力，但也會增加耗氣量、儲存能量、洩漏需求及應力。改變壓力策略前，應驗證動態接口壓力與元件限制。
計算缸徑介於兩個型錄尺寸之間時，應選哪一個？
選擇下一個適用型錄缸徑，再重做推力、流量、緩衝、安裝及耗氣量檢查。較大型錄缸徑可能通過推力要求，卻暴露在計算所得最小直徑下並不重要的閥或氣管限制。
