鋁合金氣缸在現代自動化中的優勢
鋁合金氣缸廣泛應用於現代自動化，因為它能降低設備的安裝質量、抵抗一般室內環境的腐蝕、幫助散熱，並支援緊湊的擠型結構。這些優勢確實存在，但不代表每一款鋁製氣缸都更快、更節能，或適用於所有環境。實際性能仍取決於完整的致動器設計。
真正有用的工程問題，不是鋁是否在所有情況下都優於鋼，而是採用鋁製缸筒與端蓋組合後，能否在不犧牲活塞桿、密封件、安裝介面、額定壓力、耐沖洗能力或使用壽命的前提下改善設備。
安裝質量是由設備結構承載的致動器總重量。移動質量是行程期間被加速的部分。耗氣量則是由氣缸腔室幾何形狀、壓力、餘隙容積、洩漏量與循環頻率所決定的壓縮空氣體積。清楚區分這些名詞，才能避免把材料特性誤當成整套系統的性能。
重點摘要
- 以材料本身比較，鋁的重量可比鋼低達 65%；但完整氣缸實際減輕多少重量，仍取決於活塞桿、活塞、導向件、緊固件與安裝五金。
- 較輕的氣缸本體可降低設備的安裝質量。只有當本體或其他減重零件實際參與運動時，才會降低移動慣性。
- 缸徑、行程、壓力、餘隙容積與循環頻率決定氣動系統的耗氣量。單靠缸筒材質，不會減少每一循環所需的空氣體積。
- 光滑陽極處理鋁材適合許多室內應用；若有強力沖洗、氯化物暴露、磨粒污染或化學侵蝕，則可能需要不鏽鋼或有明確規格文件的塗層系統。
- 務必確認特定系列的資料表。不能只從「鋁製」兩字推定壓力、溫度、耐蝕等級、緩衝與密封件選項。
鋁合金氣缸能帶來哪些優勢？
鋁的高強度重量比，是它在自動化領域最明顯的優勢。美國鋁業協會指出，在結構材料比較中，鋁的重量可比鋼低達 65%；同時，透過合金化與熱處理，設計人員能在強度、切削加工性及耐蝕性之間取得平衡（美國鋁業協會，資料擷取日期：2026 年 7 月 11 日）。
對氣動氣缸而言，較低的密度能減少機架、機械手臂、龍門機構、防護門或末端執行器組件所承載的質量，也能讓長型致動器更容易安裝與支撐。不過，實際減重幅度必須依物料清單計算，因為活塞桿、軸承、導軌、緊固件與托架仍可能採用鋼材。
擠型是另一項實用優勢。鋁擠型可在同一個斷面中整合壓力缸筒、感測器溝槽、安裝槽道與補強結構，協助製造商打造緊湊的 ISO 輪廓型氣缸與無桿氣缸，而不必焊接多個獨立零件。
鋁的導熱能力也優於碳鋼，有助於降低缸筒周圍的局部溫度梯度；但它無法突破密封件、潤滑脂、感測器或緩衝元件的額定溫度。額定溫度最低的零件，才是應用極限。
較輕的氣缸一定移動更快、耗氣更少嗎？
不一定。只有當減少的質量屬於移動組件時，較輕的致動器才會改善加速性能。Festo 的 DNC-125 ISO 15552 範例將零行程時 6,771 g 的氣缸基本重量與 2,809 g 的移動質量分開列示，說明工程人員為何必須區分安裝質量與移動質量（Festo，資料擷取日期：2026 年 7 月 11 日）。
在傳統固定本體式氣缸中，缸筒與端蓋固定於設備；移動的則是活塞、活塞桿、桿端治具與外部負載。將鋼製缸筒改為鋁製可減輕機架負荷，但對每次行程中的移動慣性可能影響不大。
若整支氣缸隨機器人軸移動、致動器安裝在移動滑台上，或整合式無桿滑台與導向模組能省去其他結構，結果就會不同。在這些配置中，降低組件質量可減輕上游軸的負載。設備設計人員應比較真正被加速的質量，而不是只看型錄標示的總重量。
耗氣量遵循壓力與體積的關係。對雙動氣缸而言，相關輸入條件包括缸徑、活塞桿直徑、行程、工作壓力、餘隙容積及每分鐘循環次數。若鋁製與鋼製氣缸的內部幾何及洩漏量相同，完成相同動作所需的壓縮空氣體積大致相同。
這項區別對節能專案很重要。美國能源部建議透過系統層級分析、壓力控制、減少洩漏、儲氣能力檢討與適當的末端用氣設計來節省壓縮空氣；並未把氣缸本體材質視為獨立的節能措施（美國能源部，資料擷取日期：2026 年 7 月 11 日）。
針對高速工作條件，應一併檢查閥流量、配管尺寸、緩衝能量、外部導向、側向負載與移動質量。高速氣動氣缸規格檢查表更詳細說明了這些彼此影響的變數。
鋁製氣缸是由多種材料構成的系統
鋁製氣缸很少完全由鋁製成。Festo 的 DNC ISO 15552 資料列出光滑陽極處理的鍛造鋁合金缸筒與鋁製端蓋，同時也採用高合金鋼活塞桿及聚氨酯密封件。其標示工作範圍為 0.6 至 10 bar、-20 至 80°C（Festo，資料擷取日期：2026 年 7 月 11 日）。
這類混合材料結構很常見，因為每種材料各自解決不同問題：
| 氣缸元件 | 常用材料 | 主要設計功能 | 選型風險 |
|---|---|---|---|
| 缸筒或擠型本體 | 光滑陽極處理鋁合金 | 承受內部壓力、提供導向表面，以及整合感測器與安裝特徵 | 刮傷、化學相容性、表面處理品質 |
| 端蓋 | 鑄造或切削加工鋁合金 | 氣口配置、緩衝、安裝介面 | 螺紋損傷、衝擊、電偶接觸 |
| 活塞桿 | 鍍鉻鋼或不鏽鋼 | 承受壓縮、拉伸、彎曲負載並接觸密封件 | 腐蝕、刮痕、挫曲、側向負載 |
| 活塞與軸承元件 | 鋁、聚合物或鋼 | 分隔腔室並支撐運動 | 磨耗、摩擦、溫度 |
| 密封件與防塵圈 | 聚氨酯、丁腈橡膠、氟橡膠或其他化合物 | 保持氣密並阻擋污染物 | 溫度、潤滑劑、化學品與沖洗相容性 |
| 緊固件與安裝件 | 鍍層鋼、不鏽鋼或鋁 | 將負載傳遞至設備結構 | 鬆動、腐蝕、螺紋滑牙 |

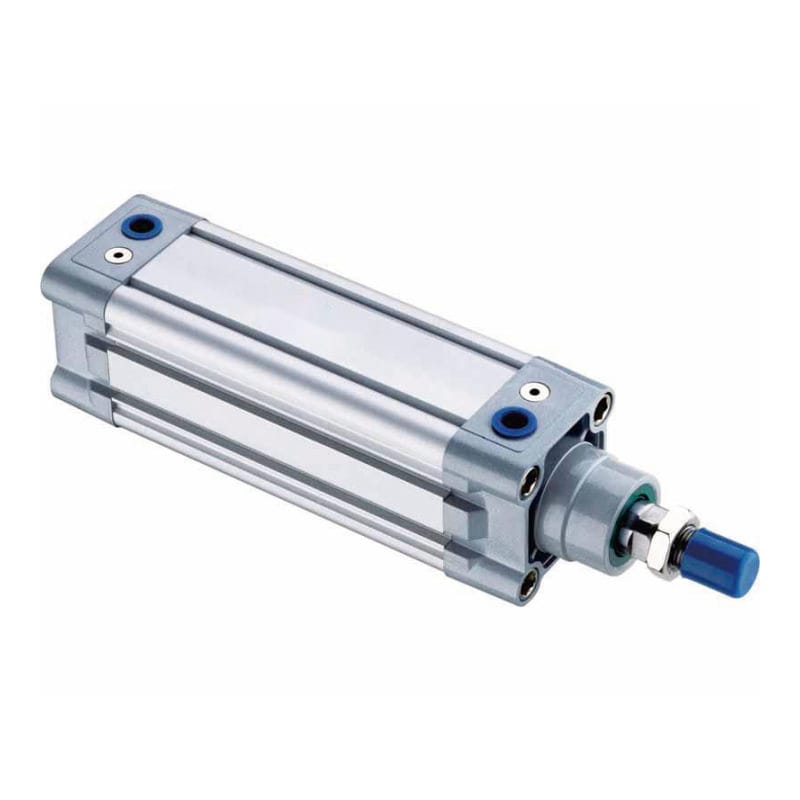

ISO 15552:2018 將缸徑 32 至 320 mm、最高額定壓力 1,000 kPa（即 10 bar）的可拆式安裝氣動氣缸，其基本尺寸、安裝尺寸與附件尺寸標準化。此標準支援尺寸互換性，但不代表所有氣缸在材料、耐蝕等級、緩衝、密封件或壽命方面都相同（ISO，2018 年發布、2025 年確認；資料擷取日期：2026 年 7 月 11 日）。

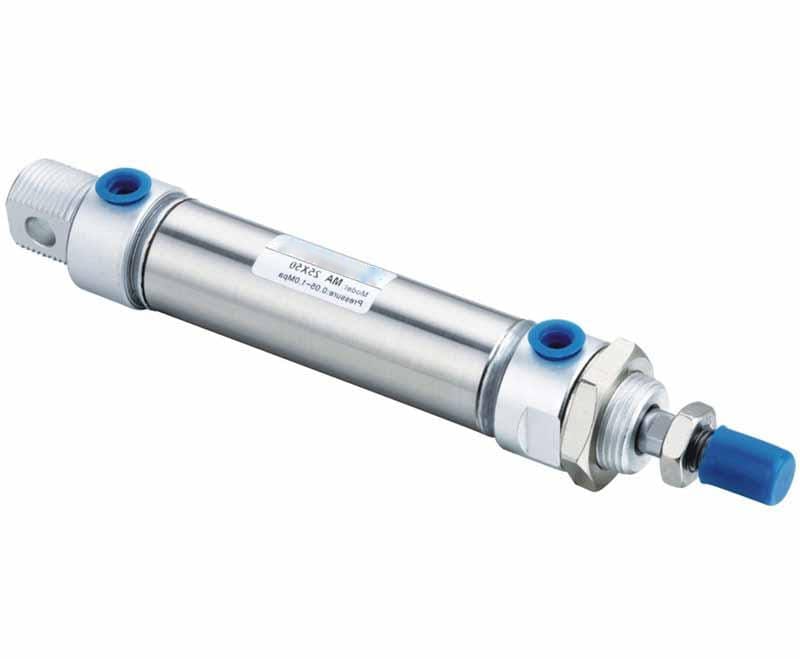

ISO 6432 迷你氣缸也需同樣審慎看待。該標準規定缸徑 8 至 25 mm、10 bar 系列的安裝尺寸，同時保留製造商的設計自由（ISO，2015 年；資料擷取日期：2026 年 7 月 11 日）。在把標準壓力系列視為特定型號的允許工作範圍之前，務必查閱實際產品資料。
鋁材能提供多高的耐蝕性？
鋁會自然形成保護性氧化膜，陽極處理則能使這層表面膜更厚且更受控制。美國鋁業協會將鋁描述為耐腐蝕材料，並指出合金成分會改變強度、密度、加工性與耐蝕表現（美國鋁業協會，資料擷取日期：2026 年 7 月 11 日）。
這層防護適用於一般工廠空氣環境、乾式組裝設備、包裝機械及許多有防護的室內系統，但不能直接視為已核准用於鹽霧、鹼性清潔劑、酸性化學品、磨蝕性粉塵、反覆高壓沖洗或永久戶外暴露。
損傷也會影響性能。深刮痕、磨損的缸孔、受損螺紋或電偶接點，都可能形成局部弱點。在潮濕且具導電性的環境中，鋁與異種金屬直接接觸時，可能需要絕緣墊圈、相容緊固件、排水設計及明確的塗層規格。
產品耐蝕等級比籠統的材料名稱更有參考價值。Festo 將本文引用的 DNC 範例列為耐蝕等級 2，意指中度腐蝕應力。Parker 所列鋁製本體 OSP-L 無桿氣缸最高壓力為 8 bar、溫度範圍為 -10 至 80°C，並具耐蝕性能（Parker，資料擷取日期：2026 年 7 月 11 日）。
若應用涉及氯化物、飛濺區或強力沖洗，請依船舶應用耐腐蝕氣缸選型指南與食品生產沖洗環境不鏽鋼氣缸指南，比較完整的材料與防護配置。
鋁製氣缸最適合哪些應用？
當中度耐蝕性、低安裝質量、緊湊的擠型幾何與便利的感測器整合，比極端化學環境或耐沖洗能力更重要時，鋁製氣缸最具優勢。根據產業回收資料，歷來生產的鋁材中將近 75% 仍在使用，而再生鋁所需能源約為新製鋁的 5%（美國鋁業協會，資料擷取日期：2026 年 7 月 11 日）。
適合優先評估的應用包括：
- 環境受控的室內一般工廠自動化
- 包裝、分揀、貼標與輕型組裝機械
- 完整致動器會隨另一條軸移動的機器人或龍門組件
- 可受益於擠型感測器溝槽與安裝槽道的緊湊型設備
- 利用擠型本體整合致動與安裝特徵的長行程無桿配置
- 必須在不使用重型吊裝設備的情況下完成安裝、調整或更換的設備
若環境會侵蝕表面處理，或應用會讓高負載集中在螺紋與安裝面，鋁材的吸引力就會下降。對於潮濕食品工廠、船舶甲板、鑄造廠、含磨蝕性木工粉塵的環境及化學製程，不鏽鋼本體、不鏽鋼活塞桿、特殊塗層、外部防護套、重型防塵圈或客製密封件可能更合適。

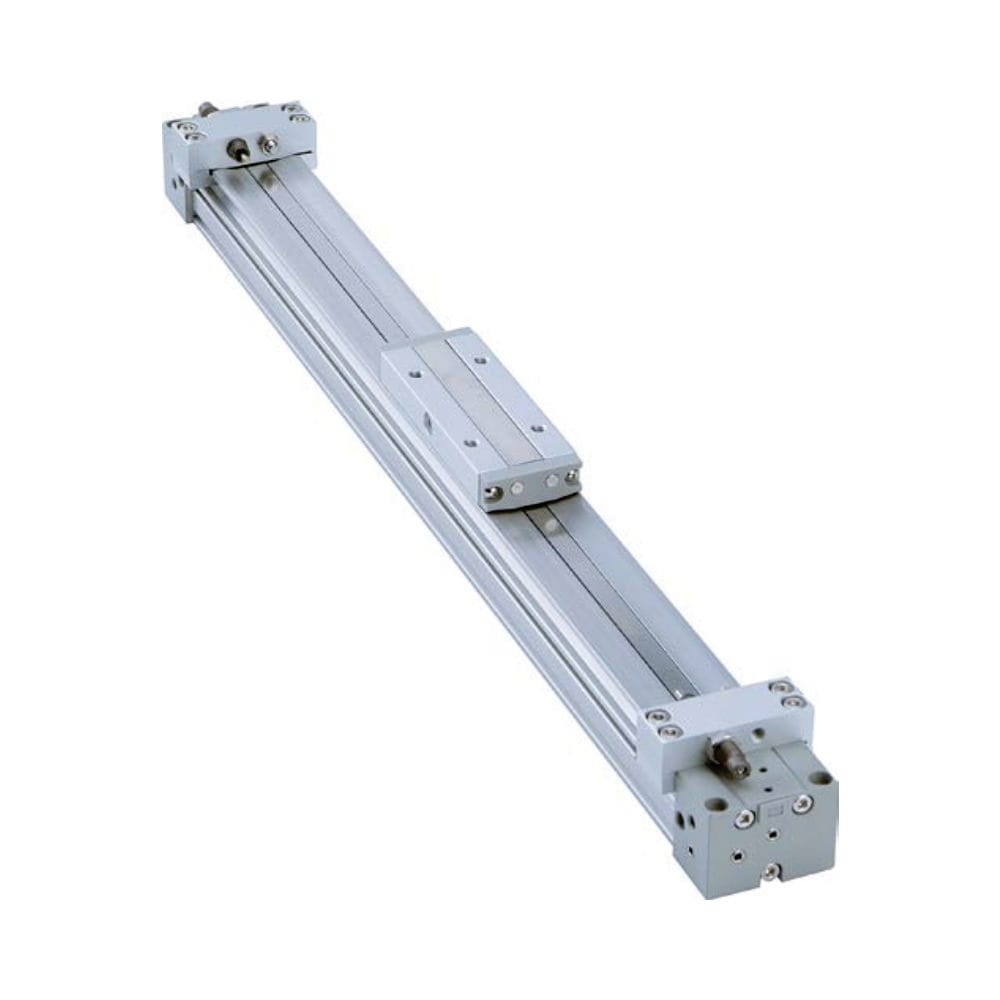

無桿結構本身可帶來另一項空間優勢，因為致動器的活塞桿不會向行程之外伸出。這項優勢來自結構形式，而非鋁材本身。在同時決定材料與致動器形式之前，請參閱無桿氣缸與標準氣缸比較。
實用的鋁製氣缸選型檢查表
先從負載與環境著手，再評估材料。ISO 19973-3 以循環次數或公里數評估活塞桿式氣缸的可靠度，並規定受控的測試與報告方法。這也強化了一項實用的採購原則：使用壽命聲明必須附有明確條件，不能只有一句「壽命長」（ISO，2015 年；資料擷取日期：2026 年 7 月 11 日）。
核准鋁合金氣缸之前，請記錄：
- 功能：夾持、升降、推動、移載、導向、分度或定位。
- 負載條件：作用力、移動質量、側向負載、傾覆力矩、活塞桿挫曲風險及衝擊能量。
- 動作目標：行程、循環頻率、伸出時間、縮回時間及可接受的行程末端衝擊。
- 供氣條件：用氣點最低壓力、流量、空氣品質、潤滑政策及預期洩漏上限。
- 環境：溫度、濕度、粉塵、鹽分、化學品、沖洗劑、紫外線暴露及凝結水。
- 材料：缸筒合金及處理方式、端蓋材料、活塞桿材料、緊固件、密封件、防塵圈與軸承帶。
- 介面：安裝標準、氣口螺紋、感測器類型、出線方向、附件及可用維修空間。
- 佐證資料：系列資料表、尺寸圖、壓力與溫度限制、耐蝕等級、可靠度測試依據，以及需要時提供的材料或塗層證明。
除非供應商確認相關承壓零件確實採用該合金與熱處理狀態，否則不要指定「6061-T6 鋁製氣缸」。許多氣動擠型採用鍛造鋁合金，而端蓋可能使用壓鑄合金。正確的要求可能是涵蓋壓力、缸孔表面品質、陽極處理、腐蝕暴露、尺寸及檢驗的性能規格，而不是把單一合金名稱套用到整個組件。
常見問題
鋁合金氣缸的強度足以用於工業場合嗎？
可以，前提是氣缸依負載與壓力完成設計及額定。ISO 15552 涵蓋 10 bar 尺寸系列，市售鋁擠型氣缸也常標示特定型號最高可達 10 bar。不過，這不代表每一款鋁製氣缸都適用於 10 bar、衝擊負載、側向負載或無支撐的長行程。
鋁製氣缸比鋼製氣缸更省壓縮空氣嗎？
不會僅因缸筒材質而省氣。缸徑、活塞桿直徑、行程、壓力、餘隙容積、洩漏量及循環頻率相同的氣缸，耗氣量也相近。鋁材可以降低設備質量，但若要節省壓縮空氣，必須改變內部容積、壓力、洩漏量、循環策略或控制設計。
鋁製氣缸適合食品與製藥設備嗎？
若表面處理、潤滑劑、密封件與清潔方式均經核准，可用於乾燥、有防護且不接觸產品的區域。反覆強力沖洗或產品暴露區可能需要不鏽鋼與衛生級設計。單憑材料本身，不能證明符合食品接觸或無塵室要求。
鋁製氣動氣缸可承受多少溫度？
應以型號資料表為準。鋁製本體可承受的溫度範圍可能比密封件、潤滑脂、磁鐵、感測器或緩衝零件更寬。本文引用的 Festo DNC 範例標示 -20 至 80°C；部分製造商的特殊高溫型號則使用不同密封件，並有各自的溫度限制。
陽極處理鋁材免維護嗎？
不是。陽極處理可提升表面防護，但活塞桿、防塵圈、密封件、緊固件、感測器溝槽及受損部位仍須檢查。應保持活塞桿清潔、避免側向負載、控制凝結水、使用相容清潔劑，並在污染物進入密封系統之前更換磨損的防塵圈。
結論
鋁合金氣缸的主要優勢包括較低的安裝質量、適合擠型製造的結構、中度耐蝕性、良好導熱性，以及容易整合感測器與安裝特徵。這些優點使鋁材成為許多室內自動化系統的合理預設選擇。
材料只是致動器的一部分。應確認哪些零件實際移動、依幾何與壓力計算耗氣量、檢查完整的防腐配置，並採用特定型號的壓力與溫度額定值。如此才能真正發揮鋁材優勢，而不會把單一材料特性誤當成缺乏依據的性能保證。
