Os cilindros de liga de alumínio são amplamente utilizados na automação moderna porque podem reduzir a massa instalada da máquina, resistir à corrosão comum em ambientes internos, dissipar calor e viabilizar perfis extrudados compactos. Essas vantagens são reais, mas não tornam todo cilindro de alumínio mais rápido, mais eficiente ou adequado a qualquer ambiente. O desempenho continua dependendo do projeto completo do atuador.
A questão de engenharia relevante não é se o alumínio é universalmente melhor que o aço. É identificar onde um conjunto de camisa e tampas de alumínio melhora a máquina sem comprometer a haste do pistão, as vedações, a interface de montagem, a pressão nominal, a resistência à lavagem ou a vida útil.
A massa instalada é o peso total do atuador sustentado pela máquina. A massa móvel é a parte acelerada durante um curso. O consumo de ar é o volume de ar comprimido exigido pela geometria das câmaras do cilindro, pela pressão, pelo volume morto, pelos vazamentos e pela frequência de ciclos. Manter esses conceitos separados evita confundir propriedades do material com o desempenho do sistema completo.
Principais conclusões
- Em uma comparação entre materiais, o alumínio pode pesar até 65% menos que o aço, mas a redução de peso de um cilindro completo depende da haste, do pistão, das guias, dos fixadores e dos acessórios de montagem.
- Um corpo de cilindro mais leve reduz a massa instalada da máquina. Ele só reduz a inércia em movimento quando esse corpo ou outro componente aliviado realmente se desloca.
- Diâmetro interno, curso, pressão, volume morto e frequência de ciclos determinam o consumo pneumático de ar. O material da camisa, isoladamente, não reduz o volume de ar necessário por ciclo.
- O alumínio com anodização lisa atende a muitas aplicações internas, enquanto lavagens agressivas, exposição a cloretos, contaminação abrasiva ou ataque químico podem exigir aço inoxidável ou um sistema de revestimento documentado.
- Confirme a ficha técnica da série exata. Pressão, temperatura, classe de corrosão, amortecimento e opções de vedação não podem ser deduzidos apenas da palavra “alumínio”.
Quais benefícios os cilindros de liga de alumínio oferecem?
A alta relação resistência-peso do alumínio é sua vantagem mais evidente na automação. A The Aluminum Association informa que o alumínio pode pesar até 65% menos que o aço em comparações estruturais, enquanto os elementos de liga e o tratamento térmico permitem equilibrar resistência, usinabilidade e resistência à corrosão (The Aluminum Association, acesso em 11 de julho de 2026).
Em um cilindro pneumático, essa densidade menor pode reduzir a massa sustentada pela estrutura da máquina, por um braço robótico, pórtico, porta de proteção ou conjunto na extremidade do braço. Também pode facilitar a instalação e o apoio de atuadores longos. A economia real deve ser calculada com base na lista de materiais, pois a haste do pistão, os mancais, os trilhos-guia, os fixadores e os suportes ainda podem ser de aço.
A extrusão é outro benefício prático. Um perfil de alumínio pode reunir o tubo de pressão, as ranhuras de sensores, os canais de montagem e os reforços em uma única seção. Isso ajuda os fabricantes a produzir cilindros compactos de perfil ISO e cilindros sem haste sem soldar várias peças separadas.
O alumínio também conduz calor com mais facilidade que o aço-carbono. Isso pode reduzir gradientes locais de temperatura ao redor da camisa, mas não substitui a temperatura nominal das vedações, da graxa, dos sensores ou dos componentes de amortecimento. O componente com a menor especificação define o limite da aplicação.
Um cilindro mais leve sempre se move mais rápido e consome menos ar?
Não. Um atuador mais leve só melhora a aceleração quando a massa reduzida pertence ao conjunto móvel. O exemplo Festo DNC-125, conforme a ISO 15552, separa 6.771 g de peso básico do cilindro de 2.809 g de massa móvel com curso zero, mostrando por que os engenheiros precisam distinguir massa instalada de massa móvel (Festo, acesso em 11 de julho de 2026).
Em um cilindro convencional de corpo fixo, a camisa e as tampas permanecem na máquina. O pistão, a haste, o ferramental na ponta da haste e a carga externa se movem. Substituir uma camisa de aço por outra de alumínio reduz a carga sobre a estrutura, mas pode ter pouco efeito na inércia observada em cada curso.
O resultado muda quando o cilindro inteiro se desloca com um eixo robótico, quando um carro móvel transporta o atuador ou quando um conjunto integrado de carro e guia sem haste elimina outras estruturas. Nessas configurações, a menor massa do conjunto pode reduzir a carga sobre o eixo principal. O projetista deve comparar a massa que realmente acelera, não a afirmação de destaque do catálogo.
O consumo de ar segue a relação pressão-volume. Para um cilindro de dupla ação, os dados relevantes são diâmetro interno, diâmetro da haste, curso, pressão de trabalho, volume morto e ciclos por minuto. Um cilindro de alumínio e outro de aço com a mesma geometria interna e os mesmos vazamentos exigirão aproximadamente o mesmo volume de ar comprimido para executar o mesmo movimento.
Essa distinção é importante em projetos de eficiência energética. O U.S. Department of Energy recomenda análise do sistema completo, controle de pressão, redução de vazamentos, avaliação do armazenamento e projeto adequado do uso final para economizar ar comprimido; ele não considera o material do corpo do cilindro uma medida de eficiência isolada (U.S. Department of Energy, acesso em 11 de julho de 2026).
Para operação em alta velocidade, avalie em conjunto a vazão da válvula, o diâmetro da tubulação, a energia de amortecimento, as guias externas, a carga lateral e a massa móvel. A lista de verificação para especificar cilindros pneumáticos de alta velocidade aborda essas variáveis interdependentes com mais detalhes.
A construção de um cilindro de alumínio é um sistema
Um cilindro de alumínio raramente é fabricado inteiramente em alumínio. Os dados do Festo DNC conforme a ISO 15552 identificam uma camisa de alumínio trabalhado com anodização lisa e tampas de alumínio, mas também uma haste de pistão de aço de alta liga e vedações de poliuretano. A faixa de operação informada é de 0,6 a 10 bar e de -20 a 80 °C (Festo, acesso em 11 de julho de 2026).
Essa construção mista é normal. Cada material resolve um problema diferente:
| Elemento do cilindro | Material usual | Função principal no projeto | Risco na seleção |
|---|---|---|---|
| Camisa ou perfil | Liga de alumínio com anodização lisa | Conter a pressão, oferecer superfície de guia e integrar recursos de sensores e montagem | Riscos, compatibilidade química e qualidade do revestimento |
| Tampas | Liga de alumínio fundida ou usinada | Conexões pneumáticas, amortecimento e interface de montagem | Danos nas roscas, impactos e contato galvânico |
| Haste do pistão | Aço cromado ou inoxidável | Suportar compressão, tração, flexão e contato com a vedação | Corrosão, riscos, flambagem e carga lateral |
| Pistão e elementos de apoio | Alumínio, polímero ou aço | Separar as câmaras e sustentar o movimento | Desgaste, atrito e temperatura |
| Vedações e raspadores | Poliuretano, nitrila, fluorocarbono ou outros compostos | Reter o ar e impedir a entrada de contaminantes | Compatibilidade com temperatura, lubrificante, produtos químicos e lavagem |
| Fixadores e suportes | Aço revestido, aço inoxidável ou alumínio | Transferir a carga para a máquina | Afrouxamento, corrosão e espanamento de roscas |

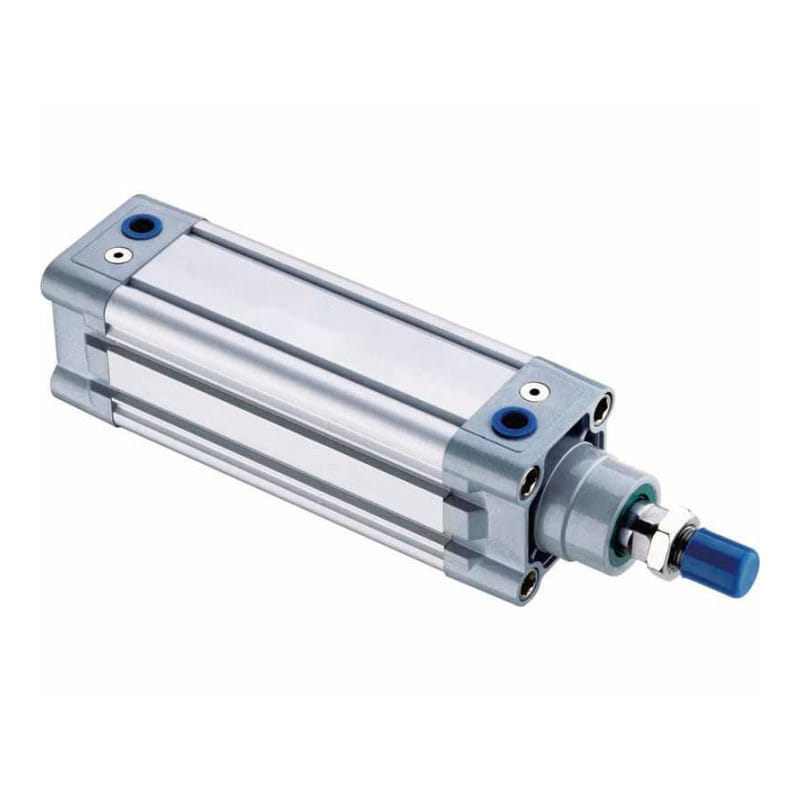

A ISO 15552:2018 padroniza dimensões básicas, de montagem e de acessórios para cilindros pneumáticos com fixações removíveis, com diâmetros internos de 32 a 320 mm e pressão nominal máxima de 1.000 kPa, ou 10 bar. Ela permite intercambiabilidade dimensional, mas não torna todos os cilindros equivalentes em materiais, classe de corrosão, amortecimento, vedações ou vida útil (ISO, 2018, confirmada em 2025; acesso em 11 de julho de 2026).

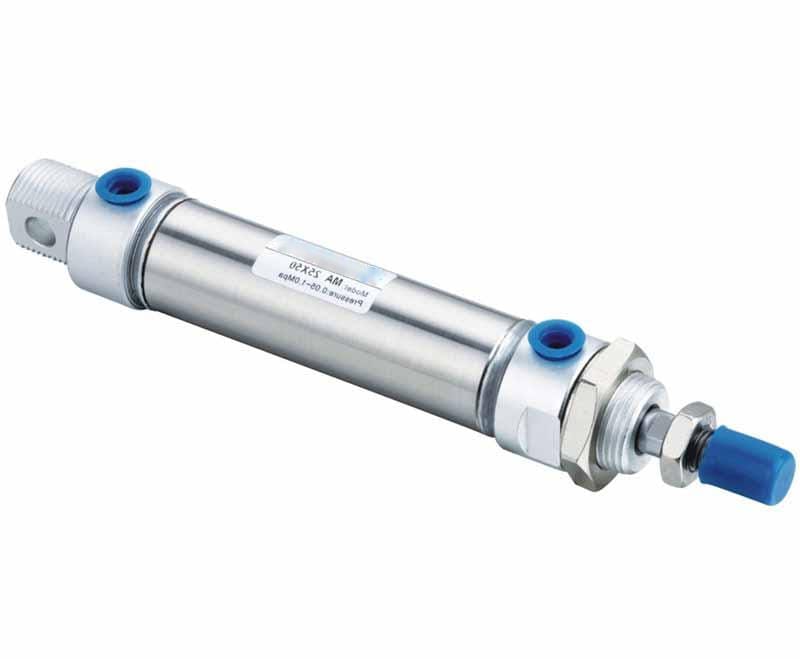

A mesma cautela vale para minicilindros ISO 6432. Essa norma define dimensões de montagem para diâmetros internos de 8 a 25 mm e uma série de 10 bar, mas permite liberdade de projeto aos fabricantes (ISO, 2015; acesso em 11 de julho de 2026). Verifique os dados reais do produto antes de considerar a série de pressão da norma como a faixa de trabalho permitida para um modelo específico.
Quanta resistência à corrosão o alumínio oferece?
O alumínio forma naturalmente uma película protetora de óxido, e a anodização pode tornar essa superfície mais espessa e controlada. A The Aluminum Association descreve o alumínio como resistente à corrosão e observa que a composição da liga altera a resistência mecânica, a densidade, a trabalhabilidade e o comportamento diante da corrosão (The Aluminum Association, acesso em 11 de julho de 2026).
Essa proteção é útil no ar comum de fábricas, em equipamentos de montagem a seco, máquinas de embalagem e muitos sistemas internos protegidos. Ela não representa aprovação geral para névoa salina, produtos de limpeza alcalinos, substâncias químicas ácidas, poeira abrasiva, lavagens repetidas em alta pressão ou exposição externa permanente.
Os danos também importam. Um risco profundo, um diâmetro interno desgastado, uma rosca cortada ou uma junção galvânica podem expor um ponto fraco local. O contato direto entre o alumínio e um metal diferente em ambiente úmido e condutor pode exigir arruelas isolantes, fixadores compatíveis, drenagem e uma especificação de revestimento.
As classes de resistência à corrosão do produto são mais úteis que rótulos genéricos de material. A Festo classifica o exemplo DNC citado na classe 2 de resistência à corrosão, descrita como exposição moderada à corrosão. A Parker informa pressão máxima de 8 bar e faixa de -10 a 80 °C para o cilindro sem haste OSP-L com corpo de alumínio, incluindo resistência à corrosão (Parker, acesso em 11 de julho de 2026).
Para exposição a cloretos, zonas de respingos ou lavagens agressivas, compare o conjunto completo com a seleção de cilindros resistentes à corrosão para aplicações marítimas e o guia de cilindros de aço inoxidável para ambientes de lavagem na produção de alimentos.
Onde os cilindros de alumínio são mais indicados
Os cilindros de alumínio são mais indicados quando a resistência moderada à corrosão, a baixa massa instalada, a geometria compacta do perfil e a facilidade de integrar sensores são mais importantes que uma resistência extrema a produtos químicos ou lavagens. Quase 75% de todo o alumínio já produzido continua em uso, e o alumínio reciclado requer cerca de 5% da energia usada para produzir alumínio novo, segundo dados do setor de reciclagem (The Aluminum Association, acesso em 11 de julho de 2026).
Boas aplicações incluem:
- Automação geral de fábricas em ambientes internos controlados
- Máquinas de embalagem, classificação, etiquetagem e montagem leve
- Conjuntos robóticos ou de pórtico nos quais o atuador completo se desloca com outro eixo
- Máquinas compactas que se beneficiam de ranhuras extrudadas para sensores e canais de montagem
- Configurações sem haste e de curso longo nas quais o perfil combina funções de atuação e fixação
- Equipamentos que precisam ser instalados, ajustados ou substituídos sem dispositivos pesados de elevação
O alumínio é menos atraente quando o ambiente ataca o revestimento ou quando a aplicação concentra cargas elevadas nas roscas e superfícies de montagem. Corpos e hastes de aço inoxidável, revestimentos especiais, foles externos, raspadores reforçados ou vedações especiais podem ser mais adequados para fábricas de alimentos úmidas, conveses marítimos, fundições, poeira abrasiva de madeira e processamento químico.

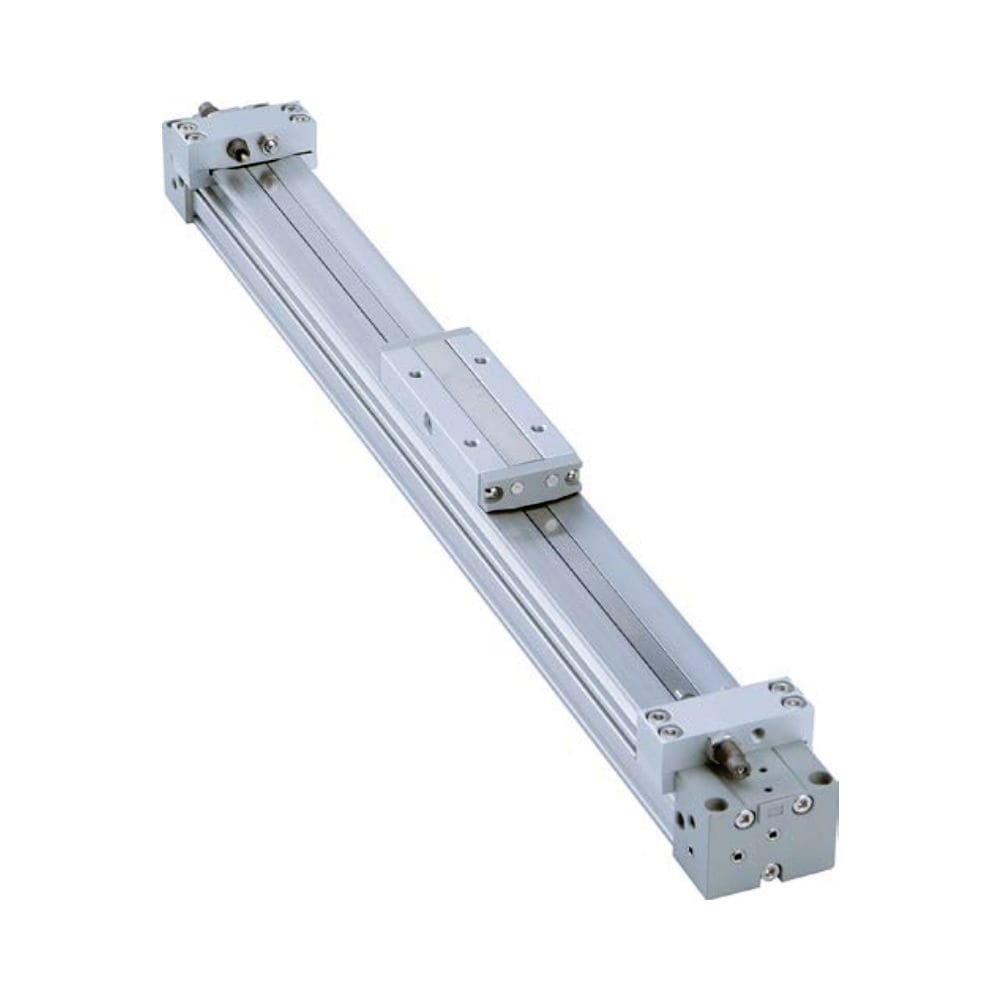

A construção sem haste pode proporcionar uma vantagem separada de espaço, pois o atuador não projeta uma haste além do curso. Esse benefício vem da arquitetura, não apenas do alumínio. Consulte a comparação entre cilindros sem haste e cilindros convencionais antes de combinar as decisões sobre material e tipo de atuador.
Lista prática para selecionar um cilindro de alumínio
Comece pela carga e pelo ambiente, depois avalie o material. A ISO 19973-3 avalia a confiabilidade de cilindros com haste em ciclos ou quilômetros e define métodos controlados de ensaio e relatório. Isso reforça uma regra útil de compra: alegações de vida útil exigem condições documentadas, não apenas uma afirmação vaga de “longa vida” (ISO, 2015; acesso em 11 de julho de 2026).
Antes de aprovar um cilindro de liga de alumínio, registre:
- Função: prender, elevar, empurrar, transferir, guiar, indexar ou posicionar.
- Condição de carga: força, massa móvel, carga lateral, momento de tombamento, risco de flambagem da haste e energia de impacto.
- Objetivo de movimento: curso, frequência de ciclos, tempo de avanço, tempo de retorno e impacto admissível no fim de curso.
- Condições do ar: pressão mínima no ponto de uso, vazão, qualidade do ar, política de lubrificação e limite esperado de vazamento.
- Ambiente: temperatura, umidade, poeira, sal, produtos químicos, agente de lavagem, exposição ultravioleta e condensação.
- Materiais: liga e tratamento da camisa, material das tampas, material da haste, fixadores, vedações, raspador e tiras de apoio.
- Interfaces: norma de montagem, rosca das portas, tipo de sensor, saída do cabo, acessórios e espaço disponível para manutenção.
- Evidências: ficha técnica da série, desenho dimensional, limites de pressão e temperatura, classe de corrosão, base do ensaio de confiabilidade e certificados de material ou revestimento quando exigidos.
Não especifique “cilindro de alumínio 6061-T6” sem que o fornecedor confirme essa liga e têmpera para os componentes pressurizados relevantes. Muitos perfis pneumáticos usam ligas de alumínio trabalhadas, enquanto as tampas podem usar ligas fundidas sob pressão. O requisito correto pode ser uma especificação de desempenho que abranja pressão, acabamento do diâmetro interno, anodização, exposição à corrosão, dimensões e inspeção, em vez de um único nome de liga aplicado ao conjunto inteiro.
Perguntas frequentes
Os cilindros de liga de alumínio são resistentes o suficiente para uso industrial?
Sim, quando o cilindro é projetado e dimensionado para a carga e a pressão. A ISO 15552 abrange uma série dimensional de 10 bar, e cilindros comerciais com perfil de alumínio costumam ter faixas específicas por modelo de até 10 bar. Isso não significa que todo cilindro de alumínio seja adequado para 10 bar, cargas de impacto, cargas laterais ou cursos longos sem apoio.
Os cilindros de alumínio consomem menos ar comprimido que os cilindros de aço?
Não por causa do material da camisa. Cilindros com o mesmo diâmetro interno, diâmetro da haste, curso, pressão, volume morto, vazamento e frequência de ciclos apresentam consumo de ar semelhante. O alumínio pode reduzir a massa da máquina, mas a economia de ar comprimido exige mudanças no volume interno, na pressão, nos vazamentos, na estratégia de ciclo ou no projeto de controle.
Os cilindros de alumínio são adequados para equipamentos alimentícios e farmacêuticos?
Podem ser adequados em áreas secas, protegidas e sem contato com o produto, desde que o acabamento, o lubrificante, as vedações e o método de limpeza sejam aprovados. Lavagens agressivas repetidas ou áreas expostas ao produto podem exigir aço inoxidável e projeto higiênico. O material, isoladamente, não comprova conformidade para contato com alimentos ou salas limpas.
Que temperatura um cilindro pneumático de alumínio suporta?
Consulte a ficha técnica do modelo. O corpo de alumínio pode tolerar uma faixa mais ampla que as vedações, a graxa, os ímãs, os sensores ou os componentes de amortecimento. O exemplo Festo DNC citado especifica de -20 a 80 °C, enquanto versões especiais para alta temperatura usam outras vedações e têm limites diferentes.
O alumínio anodizado dispensa manutenção?
Não. A anodização melhora a proteção superficial, mas hastes, raspadores, vedações, fixadores, ranhuras de sensores e áreas danificadas ainda precisam ser inspecionados. Mantenha a haste limpa, evite cargas laterais, controle o condensado, use produtos de limpeza compatíveis e substitua raspadores desgastados antes que a contaminação atinja o sistema de vedação.
Conclusão
Os principais benefícios dos cilindros de liga de alumínio são a menor massa instalada, a construção favorável à extrusão, a resistência moderada à corrosão, a condutividade térmica e a facilidade de integrar recursos de sensores e montagem. Essas vantagens tornam o alumínio uma opção padrão adequada para muitos sistemas de automação internos.
O material é apenas uma parte do atuador. Verifique quais peças se movem, calcule o consumo de ar com base na geometria e na pressão, avalie o sistema completo de proteção contra corrosão e use os limites de pressão e temperatura específicos do modelo. Essa abordagem aproveita as vantagens do alumínio sem transformar uma propriedade do material em uma promessa de desempenho sem comprovação.
Fontes
- International Organization for Standardization. ISO 15552:2018, cilindros pneumáticos com fixações removíveis. Publicada em 2018; confirmada em 2025. Acesso em 11 de julho de 2026.
- International Organization for Standardization. ISO 6432:2015, cilindros pneumáticos de haste simples. Publicada em 2015. Acesso em 11 de julho de 2026.
- International Organization for Standardization. ISO 19973-3:2015, avaliação da confiabilidade de cilindros pneumáticos. Publicada em 2015. Acesso em 11 de julho de 2026.
- Festo. Dados técnicos do cilindro ISO DNC-125-125-PPV. Acesso em 11 de julho de 2026.
- Parker Hannifin. Dados técnicos do cilindro pneumático sem haste OSP-L com corpo de alumínio. Acesso em 11 de julho de 2026.
- The Aluminum Association. Sustentabilidade e propriedades do alumínio. Acesso em 11 de julho de 2026.
- The Aluminum Association. Reciclagem de alumínio. Acesso em 11 de julho de 2026.
- U.S. Department of Energy. Sistemas de ar comprimido. Acesso em 11 de julho de 2026.
