垂直升降應用的氣缸選型指南
選擇垂直升降用氣缸時，應先計算最不利工況下的向上推力，確認由哪一側氣室執行提升，再依氣缸端可取得的最低壓力決定尺寸，並將運動控制與負載保持分開處理。氣缸能在正常條件下舉起負載，並不代表空氣管路破裂、閥件故障或電源中斷後仍然安全。
基本提升力可估算為 F = m(g + a) + Ff，其中 m 為總移動質量，g 為重力加速度，a 為所需向上加速度，Ff 則代表摩擦力或其他實測阻力。接著還必須將此需求與氣缸可用推力、安裝件承載能力、導引機構容量、緩衝能力及機械風險降低措施逐一核對。
重點摘要
- 依總移動質量與加速度計算垂直負載需求，並以致動器端預期的最低壓力選定尺寸。
- 確認由無桿側缸徑面積或有桿側環形面積提升負載，因為縮回推力較低。
- 將速度控制、負載保持、防護與維修能量隔離視為不同的工程功能。
- SMC 某一鎖定氣缸系列的恆定防墜負載上限為額定保持力的 50%，這也說明必須依具體型號資料選型。
垂直製程機構必須具備明確的負載傳遞路徑，必要時配置外部導引，並為失氣或斷電定義安全狀態。
選擇垂直升降氣缸前必須定義哪些條件？
ISO 4414:2010 經 2021 年複審後仍為現行標準，內容涵蓋氣壓系統的一般規則與安全要求（ISO，2026 年查閱）。選型應從完整的機械工作條件著手，而不是先猜缸徑：移動質量、方向、行程、循環時間、壓力、安裝方式、人員接近條件，以及每一項可預見故障所需的應對方式都要先確認。
除有效負載外，也要記錄所有隨垂直軸移動的零件，包括滑台、治具、工具、夾爪、拖鏈或軟管支架、活動護罩、聯結件及部分導引組件。應採用允許的最重工件與負荷最高的操作配方，而不是名義工件重量。
接著定義運動曲線。負載必須多快加速、移動、減速並穩定？100 kg 組件的靜態重力約為 981 N，但若向上加速度為 1 m/s²，在尚未計入摩擦力與設計裕量前就會再增加 100 N。相較於任意在負載上加一個百分比，明確的加速度需求通常更有工程意義。
選型表應包含下列輸入條件：
| 輸入條件 | 為何會影響選型 |
|---|---|
| 總移動質量 | 決定重力與慣性力 |
| 提升方向 | 決定由缸徑面積或環形面積產生提升力 |
| 使用點最低壓力 | 決定最不利正常工況下的氣缸可用推力 |
| 行程與活塞桿無支撐長度 | 影響安裝尺寸、對心與挫屈風險 |
| 目標速度與加速度 | 決定流量、閥件、配管與緩衝需求 |
| 外加力矩與側向負載 | 決定是否需要導引滑台 |
| 失氣與斷電狀態 | 決定是否需要煞車、鎖定器、支撐或受控下降方式 |
| 人員接近條件 | 影響防護、控制系統與維修要求 |
實際設計邊界遠比「哪支氣缸舉得起重量」更廣。真正的問題是：致動器、導軌、控制、保持裝置、結構與復歸程序，能否在正常運動、停止、故障應變及維修期間共同管理同一負載。
如何計算提升負載所需的推力？
依牛頓第二運動定律，未計摩擦力前，致動器向上所需推力為 F = m(g + a)；g 取 9.81 m/s² 時，100 kg 的質量以 1 m/s² 向上加速需要 1,081 N（NIST，2026 年查閱）。應再加入實測導軌摩擦力、密封阻力、外部製程力及應用所需的設計裕量，不要假設所有應用都適用同一安全係數。
簡化的初步計算如下：
所需提升力 = m(g + a) + 摩擦力 + 外部製程力假設總移動質量為 120 kg，向上加速度為 0.8 m/s²，實測導軌與製程阻力合計 150 N：
F = 120 x (9.81 + 0.8) + 150
F = 1,423 N這只是指定加速度下的機械需求，並不是最終的型錄推力。選定的氣缸必須依有效面積及實際損失計算，確保在最低壓力下仍能提供足夠的可用推力。若應用可能卡料、積料、結冰或承受變動的工具作用力，應分別量化這些工況。
工具氣壓缸選型缸出力計算器依缸徑、活塞桿直徑、最低工作壓力、摩擦損失與此垂直軸採用的設計裕量，檢查伸出及縮回推力。出力 = 壓力 × 有效面積缸徑活塞桿直徑工作壓力摩擦預留開啟計算工具
不要用過大的百分比掩蓋不確定性。質量會變動，就明確列出最大值；加速度未知，就取得運動曲線；摩擦力尚未量測，則採用有文件依據的保守估值，並在試車時驗證。
選型應採用哪一側氣缸面積與壓力？
雙動氣缸伸出時使用完整缸徑面積，縮回時則必須扣除活塞桿面積，使用較小的環形面積；例如缸徑 63 mm、活塞桿直徑 20 mm 的氣缸，縮回理論有效面積約少 10%。確切關係可參閱本站的活塞桿面積計算指南。
理想推力方程式如下：
伸出推力 = 壓力 x (pi x 缸徑² / 4)
縮回推力 = 壓力 x [pi x (缸徑² - 活塞桿直徑²) / 4]若由縮回行程提升負載，選型必須以環形面積為準。尤其在活塞桿較粗或使用點壓力偏低時，這項差異可能改變所選缸徑。它也會改變故障行為，因為受控提升發生在縮回方向，而重力會協助氣缸伸出。
壓力也必須同樣審慎評估。應在廠內用氣尖峰、方向閥切換且其他用氣設備同時運轉時，量測或計算氣缸端可取得的最低壓力。調壓閥設定值並不能證明致動器端實際壓力；配管、接頭、閥件流量能力、排氣阻力及共用供氣管路都會造成壓差。更完整的壓力檢查可參閱氣缸工作壓力指南。
推力與流量應視為兩項相互關聯的檢查。較大缸徑在低壓下可能足以滿足推力，但較大的氣室容積也可能需要更大流量的閥與配管，才能維持相同行程時間。變更缸徑後，務必重新計算循環流量。
如何檢查行程、安裝、導引與活塞桿挫屈？
SMC 現行鎖定氣缸資料將最大靜態保持力與允許垂直負載分開列示，並依安裝方向規定不同限制，因此不能只憑型錄推力判定安裝是否合格（SMC Fine Lock Cylinders，2026 年查閱）。必須檢查完整的機械負載路徑，包括活塞桿、軸承、安裝座、支架、緊固件、滑台、導軌、機架與擋塊。
標準氣缸的主要用途是產生軸向推力。若升降組件會形成明顯側向負載或傾覆力矩，就不應只靠氣缸作為唯一的直線導引。應使用外部線性導軌或附導桿氣缸，由導引系統承受力矩並維持氣缸對心。偏心會加速密封件與軸承磨耗，也可能使低速運動不穩定。
承受壓縮負載時也會產生活塞桿挫屈風險。臨界條件取決於活塞桿直徑、無支撐長度、端部條件、材料與施加的壓縮力。行程加長可能大幅降低允許壓縮負載，因此核准長行程垂直推升配置前，應查核製造商挫屈圖表或進行工程計算。
安裝方式會改變對心與負載傳遞：
- 法蘭安裝適合剛性良好且對心準確的軸向負載路徑。
- 腳座安裝需要高剛性基座並仔細對心，以免產生彎曲負載。
- 耳軸與叉形接頭安裝可在機構沿圓弧運動時提供擺動自由度。
- 負載會產生力矩或需要高側向剛性時，優先採用導引滑台。

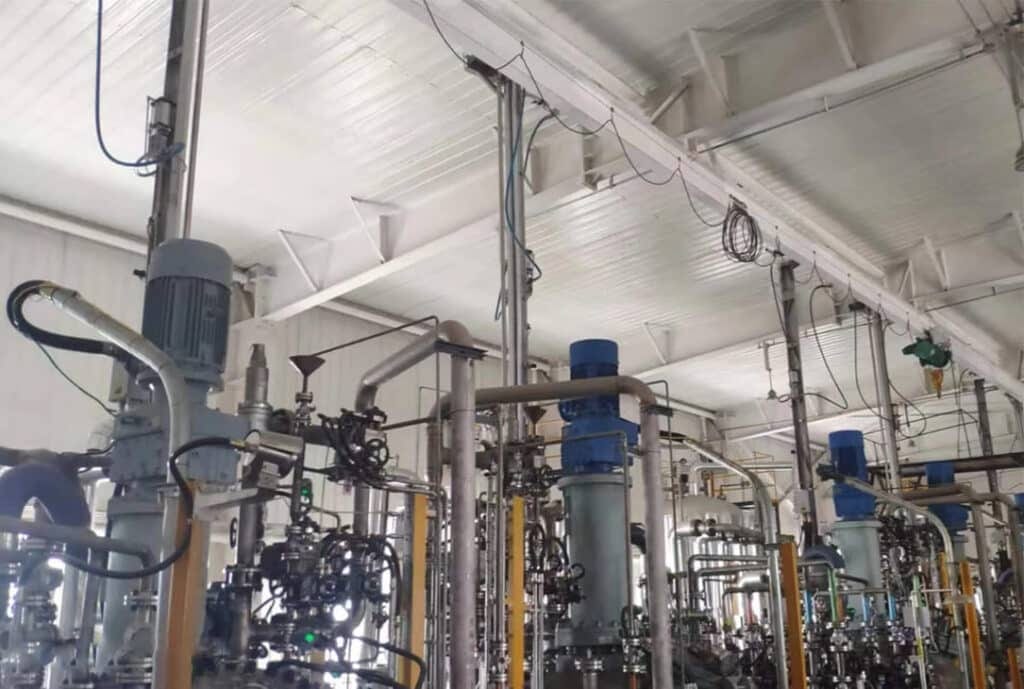

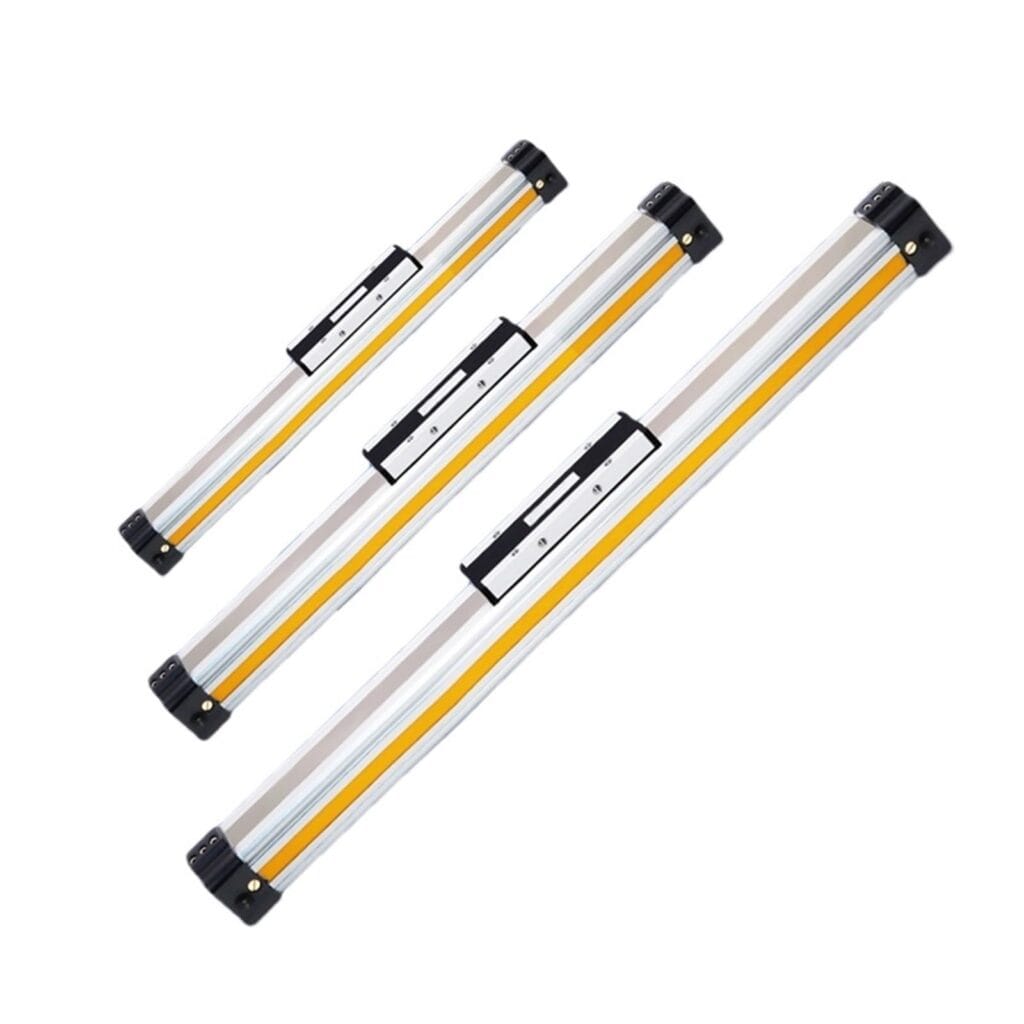

無桿氣缸可縮短安裝空間，但用於垂直軸時，仍須依所選型號文件驗證滑台負載、力矩、導引、保持策略及故障行為。
哪一種氣缸配置適合垂直軸？
SMC CLK2 鎖定氣缸規格列有 40、50 與 63 mm 缸徑、彈簧鎖定、單向鎖定選項，以及該系列特定的 50 至 500 mm/s 活塞速度範圍（SMC CLK2，2026 年查閱）。這些限制說明配置必須依文件規定的負載、方向、速度與鎖定行為選擇。
多數受控垂直軸會從雙動氣缸開始評估，因為兩個方向都能由氣壓驅動。但雙動氣缸不會只因兩個接口都接上方向閥，就自動成為負載保持設備。內漏、外漏、壓力衰減或閥芯位移仍可能讓負載移動。
若定義的安全動作與彈簧或重力復歸方向一致，單動氣缸可能適用；但「彈簧復歸」本身並不能證明安全狀態。必須檢查全行程的可用彈簧力、負載方向、排氣路徑、故障位置，以及人員是否能進入運動區域。本站的單動與雙動氣缸比較指南說明了兩種致動器的基本差異。
可先用下表篩選配置：
| 需求 | 建議評估的配置 | 仍須驗證的項目 |
|---|---|---|
| 有導引的緊湊升降 | 附導桿氣缸或氣動滑台 | 力矩容量、導軌壽命、保持方式 |
| 安裝空間有限的長行程 | 無桿氣缸 | 滑台力矩、垂直額定值、密封行為、煞車或支撐 |
| 高軸向推力與簡單運動 | 雙動活塞桿氣缸 | 挫屈、安裝剛性、導軌對心 |
| 失氣後負載必須保持升起 | 氣缸加額定機械保持裝置 | 容量、方向、接合狀態、回授、驗證測試 |
| 負載必須在移動中停止 | 具適用額定值的煞車或停止系統 | 動能、停止距離、循環頻率、磨耗 |
氣缸系列只是其中一層。緊湊的無桿配置可以節省空間，導引滑台則可能簡化力矩控制。更安全的選擇，是負載額定值與故障行為符合機械需求的配置，而不是理論推力最大的型號。
如何控制垂直速度與行程末端能量？
SMC CLK2 系列公布的活塞速度範圍為 50 至 500 mm/s，但此範圍只適用於該產品系列，不能套用至所有垂直氣缸（SMC CLK2，2026 年查閱）。應依製程設定目標速度，再以實際移動質量驗證氣缸、閥件、配管、緩衝、煞車與導軌的限制。
氣動氣缸常使用排氣節流控制建立排氣背壓，使速度更穩定。垂直軸必須格外謹慎，因為重力會驅動其中一個方向。流量控制閥可調節正常下降速度，但它不是確實的負載保持裝置；管路或接頭故障後，不能將它視為防墜措施。進氣節流與排氣節流指南說明了兩種迴路的差異。
行程末端能量來自移動質量與速度。緩衝必須在氣缸公布的限制內吸收這些能量，否則設計就需要外部油壓緩衝器、降低速度、延長減速距離或改用其他致動器。試車時應從低速開始，再分別調整兩個方向，同時監測壓力與撞擊情況。
請問一個實際問題：若排氣流量改變而造成負載超程，能量會由哪裡吸收？答案應是具額定能力的緩衝、擋塊或油壓緩衝器，而不是把端蓋當成意外的煞車。
失氣或斷電後，什麼措施可防止負載墜落？
對 SMC CL1 大缸徑鎖定系列而言，用於防墜的恆定靜止負載不得超過額定保持力的一半，鎖定時速度上限為 200 mm/s（SMC Fine Lock Cylinders，2026 年查閱）。其他產品有不同限制，務必遵循實際裝置對安裝方向、作用方向、靜態負載、動能與釋放壓力的規定。
下列四項功能經常被混淆，必須分開處理：
- 運動控制：在正常生產中控制伸出、縮回、速度與停止。
- 負載保持：壓力或電源喪失時，以實體方式約束已停止的負載。
- 緊急停止：在經驗證的停止距離與能量限制內煞停移動負載。
- 維修支撐與能量隔離：人員維修機械時防止危險移動。
先導式止回閥可以將壓力封存在氣缸接口附近，並在迴路完整時減少漂移；但它無法自動防護所有下游洩漏、密封件旁通、結構故障或維修介入。活塞桿鎖定器會夾住活塞桿，但許多鎖定器只設計用來保持已停止的負載，不能煞停移動中的負載。指定裝置前，請先閱讀氣缸活塞桿鎖定器指南。
對人員可接近的危害，應透過機械風險評估定義安全功能與所需性能。ISO 13849-1:2023 提供安全相關控制系統零件的設計方法，涵蓋氣壓與機械技術，但不會為所有垂直升降應用指定同一性能等級（ISO，2026 年查閱）。
最經得起驗證的架構，不會要求封閉空氣承擔所有工作。正常運動由氣壓迴路負責；重力約束交由具額定能力的機械方式；護罩與安全控制負責防止人員進入；維修防護則由能量隔離加上阻擋或約束措施完成。
垂直升降系統應如何試車與維護？
OSHA 29 CFR 1910.147 規定，若意外通電、啟動或儲存能量釋放可能傷害員工，維修期間必須控制危險能量，其適用範圍包含氣壓能（OSHA，2026 年查閱）。控制閥、緊急停止或軟體命令不一定是能量隔離裝置。
垂直軸試車應依文件化的驗收標準執行：
- 秤重或以其他方式確認最大移動質量。
- 記錄最不利生產用氣需求下的氣缸端最低壓力。
- 確認全行程間隙、對心、導軌運動及安裝緊固件扭矩。
- 在核准負載下量測提升與下降時間。
- 驗證兩個方向的減速與行程末端撞擊。
- 在安全條件下模擬定義的失氣、斷電、感測器故障及緊急停止情況。
- 確認負載保持裝置能接合、保持、回報狀態，且只在允許條件下釋放。
- 需要由煞車停止運動時，量測停止距離。
- 測試重新啟動與復歸，確保恢復壓力不會造成非預期跳動。
- 記錄結果、設定、負載、壓力、軟體版本與測試日期。
OSHA 的鎖定掛牌指引也要求，在適用的維修作業中，必須釋放、斷開、約束儲存或殘餘能量，或以其他方式使其處於安全狀態（OSHA 執法指引，2026 年查閱）。即使空氣已排放，升起的負載仍可能需要具額定能力的機械擋塊或支撐。維護週期應依元件手冊、風險評估、工作循環、環境及驗證測試策略制定，不能套用通用的每月或每半年規則。
垂直升降氣缸選型常見問題
ISO 4414 與 ISO 13849-1 分別處理不同層級：前者規範氣壓系統安全要求，後者提供安全相關控制系統的設計方法（ISO 4414；ISO 13849-1，2026 年查閱）。以下回答會明確區分氣缸尺寸計算、負載保持與人員防護。
標準氣動氣缸可以垂直安裝嗎？
可以，但氣缸的推力、行程、活塞桿挫屈、安裝、對心、緩衝與環境額定值都必須符合應用需求。垂直配置另有重力驅動與負載墜落風險，因此完整設計可能還需要外部導軌、額定鎖定器或煞車、護罩、安全控制及維修用機械支撐。
垂直氣動氣缸應採用多少安全係數？
所有垂直軸並沒有通用的單一安全係數。應依質量、加速度、摩擦力、製程負載及最低壓力計算最大所需推力，再依風險評估、公司標準與元件製造商要求加入設計裕量。負載保持裝置也可能有依安裝方向而異的降額規定，必須遵循。
中位封閉閥足以保持垂直負載嗎？
若非預期移動會造成不可接受的風險，單靠中位封閉閥並不足夠。它可以封住空氣，但洩漏、密封件旁通、壓力變化、管路破裂或維修作業都可能破壞保持狀態。風險評估要求確實約束時，應採用另行額定的保持或支撐方式。
垂直氣缸應以伸出行程還是縮回行程提升負載？
兩種配置都可行，但推力與故障行為不同。伸出使用完整缸徑面積，縮回則使用較小的環形面積。應依安裝方式、活塞桿挫屈、污染暴露、可用空間、安全失效方向及負載區域的接近方式決定配置。
垂直氣缸安裝後應如何測試？
應在核准的最大負載與最低操作壓力下測試，記錄速度、加速度、停止、緩衝、對心、壓力、失氣與斷電行為、保持裝置接合、回授、重新啟動及復歸。故障模擬必須在受控條件下進行，確保危險區域受管制，必要時另以獨立方式支撐負載。
最終選型檢查表
SMC 公布的鎖定氣缸資料顯示，允許垂直負載、保持力、作用方向與速度可能各自有不同額定值（SMC，2026 年查閱）。發出採購單前，應以書面確認計算結果與完整安全架構。
- 最大移動質量與製程作用力
- 所需行程、速度、加速度與循環頻率
- 提升方向與有效活塞面積
- 氣缸端量測或計算所得的最低壓力
- 選定缸徑、活塞桿直徑及兩個方向的理論推力
- 活塞桿挫屈、導軌負載、力矩、安裝座與機架檢查
- 閥件、配管、排氣與流量控制尺寸
- 氣缸緩衝或外部能量吸收能力
- 失氣、斷電、管路破裂與緊急停止後的定義狀態
- 保持或煞車裝置的額定值、方向、回授與驗證測試
- 護罩、進入管制、能量隔離與維修支撐
- 環境限制、檢查標準與文件化試車結果
只有這些答案彼此一致，才能完成氣缸選型。即使推力計算合格，只要負載在失壓後沒有明確的約束方式，這套垂直軸設計仍不完整。
