潔淨室環境中的無給油氣缸優勢
無給油氣缸是可在壓縮空氣供應中不添加油霧的致動器。它能在潔淨室中減少一條可避免的污染路徑，這是實際優勢；但它不等於零排放、無潤滑脂結構，也不會自動符合某個 ISO 潔淨室等級。
選型範圍比標籤更廣：精確氣缸型號在預定安裝位置、速度、負載、壓力與循環率下運行時，是否仍落在設施的粒子與化學污染限制內？可靠答案來自型號專屬資料與應用驗證，而不是「non-lube」這幾個字本身。
重點摘要
- FDA 指引在暴露無菌作業附近把 ISO 5 限制列為 0.5 µm 及以上粒子不超過 3,520 particles/m³。
- 無給油不等於無潤滑脂。
- ISO 14644-14:2026 在定義測試條件下評估設備粒子適用性。
- 規格必須涵蓋材料、空氣品質、排氣、清潔、速度、負載、循環、採樣與維護。
強健的潔淨室規格會分開三個常被混在一起的問題：氣缸內部有什麼、氣缸运動時釋放什麼，以及安裝後的整機對潔淨區做了什麼。供應商資料表可能回答前兩個問題；第三個問題只能透過代表性條件下的 qualification 回答。相關系統背景可搭配ISO 壓縮空氣品質標準與氣缸維護需求指南。
無給油氣缸實際代表什麼？
無給油表示氣缸運轉空氣不需要額外加油，不表示機構是乾式的。SMC 某手冊說明其無給油氣缸在工廠已完成終身潤滑，並指定上游過濾為 5 µm 或更小（SMC CG3 air-cylinder manual，2026 查閱）。
製造商常在組裝無給油氣缸時塗布潤滑脂，然後選擇密封、襯套、表面處理與材料，使其不需要管路加油器即可運轉。正確語言通常是「不需要額外潤滑」，不是「內部沒有潤滑」。即使空氣不加油，工廠塗布的潤滑仍負責內部滑動界面，機構仍依賴潤滑。

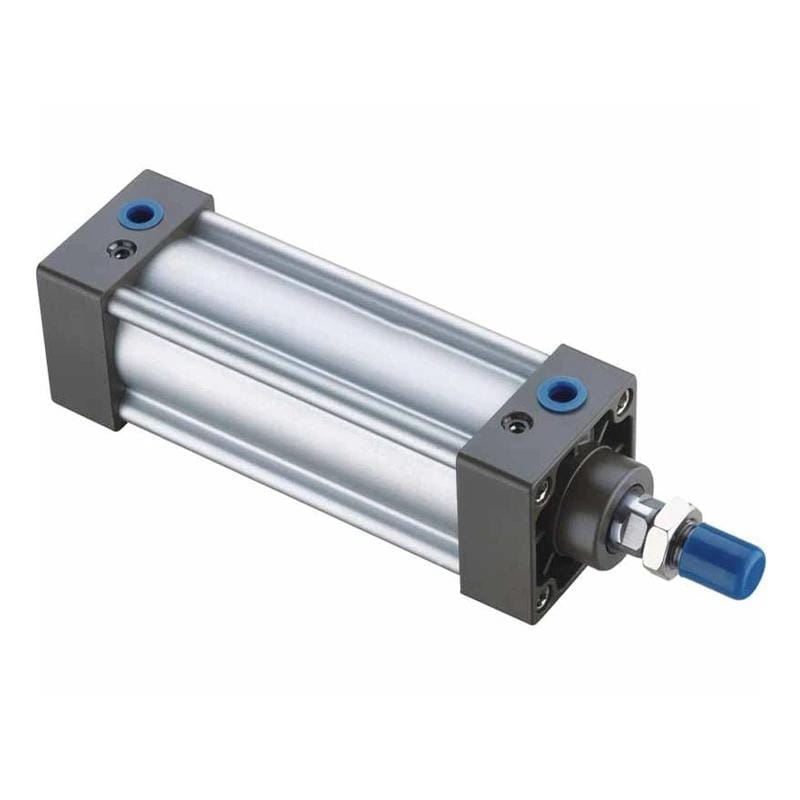

SCSU Series 拉桿式氣缸說明標準無給油形式；產品外觀本身不能建立潔淨室適用性。
這個差異會改變採購問題。先確認型號是否由工廠潤滑，再記錄潤滑脂類型與允許用量。另行詢問加入油霧是否會使低粒子規格失效。半導體工具可能重視 airborne molecular contamination；無菌灌裝線還有微生物與清潔要求。吸氣或抽真空需求也要分開記錄，包括測試流量與管線長度。清潔、包裝、安裝方向、速度與負載也應是獨立欄位；任何變數超出測試邊界，就應標成 qualification gap。
| 標籤或主張 | 可建立什麼 | 不能建立什麼 |
|---|---|---|
| 無給油 | 在陳述條件下不需要管路油霧 | 零內部潤滑脂或零粒子 |
| 食品級潤滑脂 | 潤滑配方可能符合某項食品接觸政策 | 潔淨室粒子等級 |
| 潔淨室測試 | 測試樣品符合文件化方法與條件 | 每種安裝位置、速度、負載與壽命階段 |
| ISO 等級聲明 | 與粒徑和測試條件綁定的結果 | 化學、可存活或表面潔淨度，除非另行測試 |
潔淨室優勢的實務意義
對無菌製程而言，FDA 指引把 ISO 5 與暴露無菌作業附近每立方米 0.5 µm 及以上粒子不超過 3,520 個相關聯（FDA Aseptic Processing Guidance，2004）。合適的無給油氣缸能移除油霧加油器這一個刻意引入的油源，保護粒子預算。

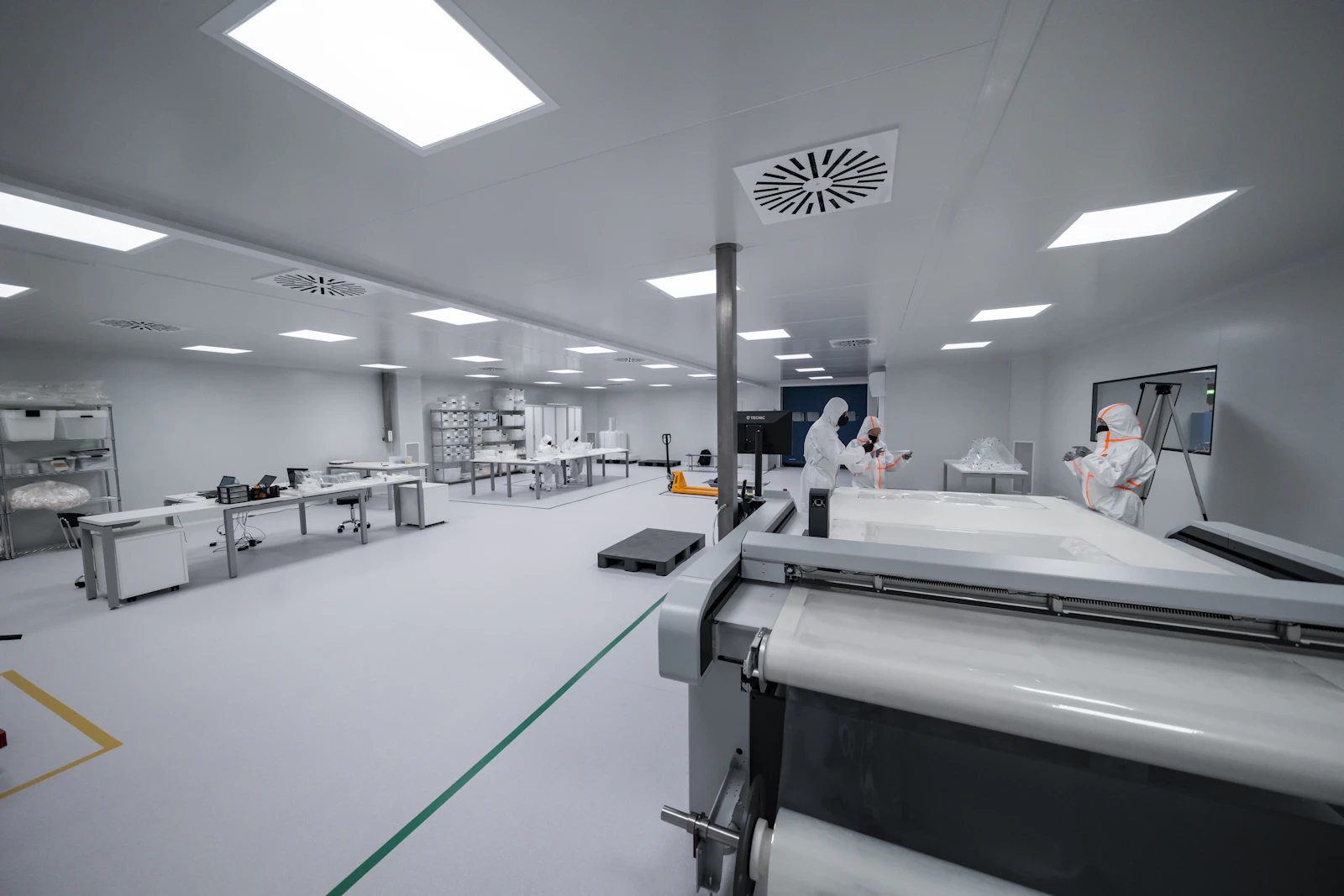

潔淨室設備必須在人員、氣流、工具與生產運動存在時評估。照片：TECNIC Bioprocess Solutions on Unsplash。運動會改變量測。
這個好處比「零污染」窄，但更能防守。取消管路加油器可避免在閥與氣缸上游刻意加入油霧，也移除一個會漂移的油量設定與一個可能加入錯誤油品的維護步驟。這些優勢在排氣或移動表面靠近暴露產品時最重要。但氣缸仍有密封、潤滑脂、磨耗表面、管路、接頭、閥與排氣路徑，每一項都可能釋放粒子、冷凝液、化學物或製程殘留。歐盟 2022 年無菌製造指南要求設施層級污染控制策略，並把設備、公用工程、預防維護、清潔、監測與供應商批准列為控制元素（EU GMP Annex 1，2022）。無給油氣缸屬於這個策略，而不是取代它。
無給油是否代表符合 ISO 14644？
單靠無給油不能建立某個元件或安裝符合潔淨室要求。ISO 14644-1 依 0.1 到 5 µm 粒子濃度分類潔淨室、潔淨區或隔離裝置；ISO 14644-14:2026 則提供元件與工具的設備適用性方法（ISO 14644-1，2015；ISO 14644-14，2026）。
ISO 14644-1 分類的是空氣，不是以產品類別認證氣缸。當買方需要移動元件證據時，ISO 14644-14 的 airborne particle concentration 設備適用性框架更相關。潔淨室適用性表示定義清楚的元件或材料，在文件化條件下符合指定潔淨度要求。聲明只有在識別標準、粒子或化學閾值、操作狀態、採樣位置與測試配置時才有用。化學污染另有邊界；ISO 14644-15:2026 涵蓋以 airborne chemical concentration 評估設備與材料適用性，並與 ISO 14644-8 範圍相連（ISO 14644-15，2026）。Part 14 與 Part 15 都不涵蓋生物污染、可清潔性或清潔劑相容性。
把「ISO compliant」視為不完整句子。請補上標準分部、等級或濃度限制、粒子或化學物種、測試狀態、採樣位置與操作包絡。若你不會只因馬達有密封軸承就接受它潔淨室合規，也不應只因氣缸無給油就接受。
哪些氣缸特徵真正控制粒子釋放？
潔淨室表現來自完整設計與操作包絡，而不是潤滑標籤。在 SMC CYP 某項文件化測試中，粒子生成量在 200 mm/s、5 kg 負載、500,000 次循環下被報告為前一型號的二十分之一，但型錄也說明該資料不作保證（SMC CYP catalog，2026 查閱）。
這個例子有價值，因為它包含條件。設計使用了缸筒外部與滑台之間的非接觸結構、特殊處理不鏽鋼導向，以及定義清楚的氣缸、行程、負載與速度。只要改變這些變數，結果就可能改變。買方不應只接受「低粒子生成」字樣，而應要求測試條件與邊界。
| 要驗證的特徵 | 為什麼影響潔淨室 | 應要求的證據 |
|---|---|---|
| 工廠潤滑脂 | 可能影響粒子、蒸氣、出氣與製程化學 | 潤滑脂類型、限制、數量控制、安全資料 |
| 活塞桿密封與刮塵圈 | 滑動接觸可能產生粒子或帶出殘留 | 材料、幾何、替換限值、測試報告 |
| 導向與軸承設計 | 側向載荷與接觸會增加磨耗 | 允許載荷與力矩、安裝規則、壽命測試條件 |
| 真空或釋放接口 | 可捕捉粒子或導走泄漏 | 所需抽吸流量、壓力、管路限制、監測點 |
| 排氣安排 | 閥排氣會擾動局部氣流或釋放污染物 | 接口圖、消音器材料、遠端排氣方法 |
| 表面與緊固件 | 影響掉屑、可清潔性、腐蝕與殘留陷阱 | 材料清單、表面、外露螺紋與凹槽審查 |
| 包裝與組裝 | 控制安裝前導入的污染 | 潔淨組裝狀態、雙層包裝、開封程序 |
不要把 PTFE 密封、不鏽鋼或真空口視為通用答案。這些都是型號層級特徵，必須對照報價中的精確缸徑、行程、選項碼與生產版本。潔淨室聲明以外的密封選型，仍要依製造商手冊審查材料與幾何；電子組裝背景可參考自動化 PCB 線中的薄型氣缸。
如何對氣缸進行潔淨室使用 qualification？
可防守的 qualification 必須重現真實安裝與操作狀態。FDA 指引建議在每個生產班次監測 ISO 5 灌裝區，並在暴露產品風險最高的位置採樣；也要求在動態條件下文件化評估設備設計（FDA Aseptic Processing Guidance，2004）。
先寫下接受準則。列出潔淨室等級或製程限制、粒徑、量測位置、房間狀態、背景值、循環數、操作速度、壓力、負載、方向，以及真空抽取是否啟用。沒有這些項目，粒子數無法重現或比較。設備 qualification是文件化證明：已安裝氣缸在這些準則內表現合格。它應把元件測試連到實際機器布局、氣流、產品暴露、維護狀態與最壞可信操作條件。

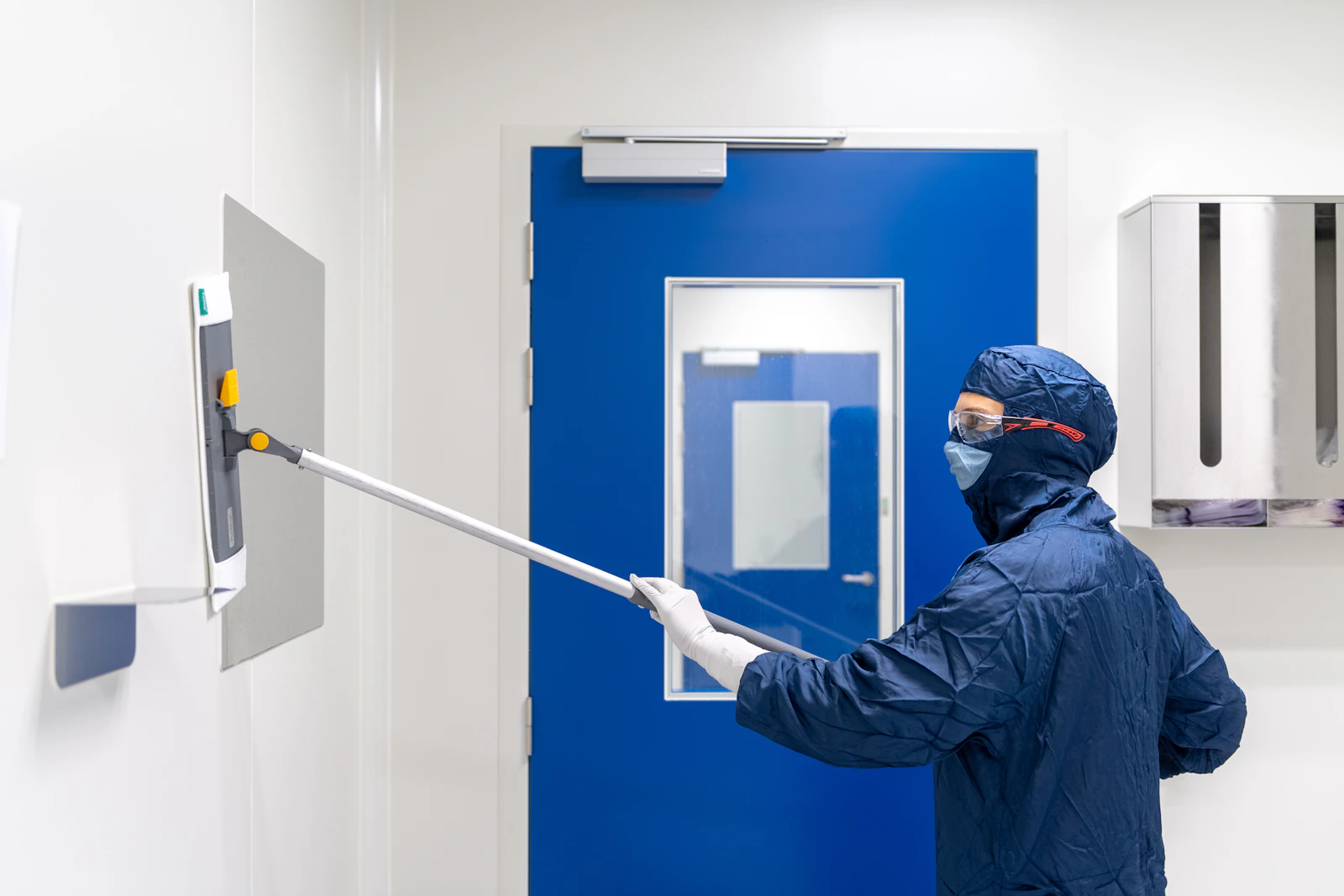

Qualification 應測試已安裝設備的相關操作狀態。照片：Toon Lambrechts on Unsplash。
實用測試順序包括：記錄精確氣缸、選項碼、序號或批次、潤滑脂、包裝狀態、閥、管路、安裝圖與附近產品暴露；量測靜止潔淨區並建立背景粒子濃度；運行最小、正常與最差條件，包括啟動、最高速度、額定負載與力矩、壓力極端、循環爆發，以及真空抽吸開啟或關閉；在可能釋放路徑、產品暴露點、導向、密封、排氣與真空出口採樣；在磨合後與接近維護限值時重複；記錄原始計數、背景修正、偏差、清潔、密封或潤滑脂更換、計數器校準與每項會限制結論的配置。
EU GMP Annex 1 對不同等級相鄰房間給出 10 Pa 最低指引值，並要求靜態與運轉中的氣流研究（EU GMP Annex 1，2022）。這強化一個重點：氣缸測試必須考慮其對局部氣流的影響，而不只是小腔室內的粒子。
如何控制壓縮空氣、排氣與安裝？
壓縮空氣必須與室內空氣分開指定。ISO 8573-1 定義三類主要污染物的純度等級：粒子、水與油，也識別氣態與微生物污染（ISO 8573-1，2010）。因此供氣、閥排氣、管路與消音器都屬潔淨室風險審查的一部分。
取消加油器只是一步。請指定使用點的粒子、水與油限制，確認壓縮機與處理鏈能達到這些限制，並決定排氣去哪裡。暴露產品旁邊的閥排氣可能造成局部氣流與污染問題，即使氣缸本身低粒子生成。安裝控制應包括：使用製造商限制內的乾燥過濾空氣；只有確認所有下游閥與致動器批准無油運轉後才移除或旁通油霧加油器；必要時將排氣導出關鍵區或通過已驗證過濾器；讓管、接頭、消音器、螺紋密封劑與閥潤滑脂符合相同材料限制；速度控制與緩衝不得超出測試範圍；在受控移交點開啟潔淨包裝，再用批准方法清潔與消毒。
壓縮空氣規格應寫在使用點，而不只是壓縮機房。過濾背景可參考凝聚式過濾器如何控制油霧，並確認所選 FRL 元件符合相同空氣品質邊界。
維護與總成本會改變什麼？
無給油可以移除一項維護任務，但不會移除維護。SMC 潔淨系列指引在保留其粒子生成等級時把氣缸速度限制在 400 mm/s，並警告未批准潤滑脂可能造成粒子生成（SMC Clean Series Precautions，2026 查閱）。速度、潤滑脂、密封與清潔都應視為受控參數。
維護計畫應涵蓋密封與導向磨耗、安裝對中、管路損傷、泄漏、排氣過濾器、真空抽吸、感測器、清潔相容性，以及替換件包裝。除非精確手冊要求，否則不要在例行維護中加潤滑脂。善意的潤滑更換可能使粒子性能失效或破壞原始潤滑系統。總成本上，應用現場資料取代固定回收期。美國能源部報告壓縮空氣泄漏可浪費 20% 到 30% 壓縮機輸出（DOE Energy Tips，2000）。這是量測泄漏的系統層級理由，但不證明潔淨室氣缸會節省固定金額。
年度擁有成本 = 採購與 資格驗證 + 計畫維護 + 壓縮空氣與真空能源 + 清潔與監測 + 預期停機與替換風險
比較現有與提案設計時，請使用相同生產時數、空氣壓力、循環率、人工費率、測試頻率與失效假設。無給油方案若移除油量設定與補油步驟是好事；若需要真空抽吸、特殊潤滑脂、潔淨包裝或更頻繁粒子驗證，也要一起計入。
潔淨室氣缸 RFQ 應包含什麼？
有用的 RFQ 應要求證據，而不是只問「cleanroom ready」。ISO 14644-14:2026 是一份 20 頁的設備適用性標準，涵蓋 0.1 µm 到 5 µm 及以上粒徑；供應商應說明測試型號、粒子閾值、操作條件、採樣設定與結果（ISO 14644-14，2026）。
Festo 潔淨室指引也強調同一點：適用性取決於安裝位置與操作參數，其例子把工件上方 ISO 4 要求與下方 ISO 7 區分開來（Festo cleanroom guidance，2026 查閱）。請傳送實際布局，而不是孤立請求一個等級數字。
| RFQ 項目 | 買方應提供 | 應要求供應商回覆 |
|---|---|---|
| 潔淨目標 | ISO 等級、粒徑、化學或可存活限制 | 適用標準分部與聲明結果 |
| 安裝 | 圖紙、方向、到暴露產品距離 | 測試安裝位置與釋放方向 |
| 運動 | 缸徑、行程、速度、加速度、循環、負載、力矩 | 測試操作包絡與降額規則 |
| 氣動供應 | 壓力、使用點 ISO 8573 等級、露點 | 空氣品質限制與禁止加油條件 |
| 排氣與抽吸 | 閥位置、遠端排氣、真空可用性 | 接口布局、抽吸流量、過濾要求 |
| 材料 | 限制物質、清潔劑、溫度 | 材料清單、潤滑脂類型、相容性聲明 |
| qualification | 採樣位置、房間狀態、接受限制 | 測試方法、報告、樣本數、不確定度或 caveat |
| 維護 | 計畫服務間隔與可達性限制 | 密封包、潤滑脂規則、清潔方法、替換觸發條件 |
| 交付 | 移交路徑與包裝程序 | 組裝環境、包裝、開封說明 |
若沒有型號專屬報告，請詢問供應商是否能測試報價配置。透明的「未測試」回答比廣泛合規聲明更有用，因為它告訴 qualification 團隊還需要證明什麼。每份 RFQ 都要求相同測試欄位，供應商回覆會更容易比較；目標不是強迫通用證書，而是揭露哪些限制已文件化、哪些是推論、哪些仍需安裝後 qualification。
結論：把無給油當作起點
兩個 ISO 設備標準已在 2026 年修訂：Part 14 處理 airborne particle cleanliness，Part 15 處理 airborne chemical cleanliness（ISO 14644-14，2026；ISO 14644-15，2026）。這個分工抓住主要教訓：無給油氣缸有用，但只有應用專屬證據才能完成潔淨室決策。
選擇無給油結構，是為了避免向運轉空氣加入油霧，並簡化維護系統的一部分。接著仍要驗證精確型號的工廠潤滑脂、材料、密封、導向設計、排氣、抽吸、包裝、清潔相容性、空氣品質、速度、負載與粒子資料。可防守的主張不是「零污染」，而是：指定氣缸在文件化安裝與維護條件下，於代表性條件中達到定義的接受限制。
潔淨室無給油氣缸 FAQ
FAQ 回答應保留量測邊界。ISO 14644-1 考慮 0.1 到 5 µm 閾值粒徑；FDA 的 ISO 5 例子計算 0.5 µm 及以上粒子（ISO 14644-1，2015；FDA，2004）。沒有粒徑、運轉狀態與測試位置的等級數字是不完整的。
無給油氣缸內部完全沒有潤滑脂嗎？
通常不是。SMC 指出某些無給油氣缸在工廠已終身潤滑，運轉中不需要額外加油；其潔淨系列產品使用工廠塗布的氟樹脂潤滑脂。請讀取精確型號手冊，因為潤滑脂類型、數量、材料限制與再潤滑規則都是產品專屬（SMC CG3 manual，2026 查閱）。
無給油氣缸會自動符合 ISO 14644 嗎？
不會。ISO 14644-14:2026 提供評估設備在 0.1 µm 到 5 µm 及以上粒徑範圍內適用性的方法。請要求測試型號、安裝位置、速度、負載、循環數、抽吸狀態、粒子閾值、採樣設定與量測結果。泛用無給油標籤不是測試證據。
無給油氣缸可以用在哪個 ISO 潔淨室等級？
所有無給油氣缸沒有通用等級。Festo 指出適用性取決於安裝位置與操作參數；其例子把工件上方 ISO 4 要求與下方 ISO 7 區分開來（Festo cleanroom guidance，2026 查閱）。
潔淨室氣動系統應使用管路加油器嗎？
除非每個下游元件手冊都允許或要求，否則不要加裝加油器。某 SMC 手冊指定 5 µm 上游過濾，並說明其氣缸由工廠終身潤滑。也應按 ISO 8573-1 定義使用點壓縮空氣中的粒子、水與油純度，而不是依賴「clean air」這種口頭要求。
改用無給油氣缸的回收期應如何計算？
不要假設通用 6 到 12 個月回收期。請使用實際產線的採購、qualification、維護、空氣與真空能耗、監測、停機與污染風險資料。DOE 的 20% 到 30% 壓縮空氣泄漏範圍支持量測系統泄漏，但不能建立單一氣缸節省金額（DOE Energy Tips，2000）。
資料來源說明與查閱日期
以下資料定義本文標準與證據邊界。ISO 在 2026 年 2 月發布修訂 Part 14，並在 2026 年 5 月發布 Part 15，因此應使用這些版本，而不是已撤回的 2016 與 2017 版本（ISO 14644-14，2026；ISO 14644-15，2026）。
- ISO 14644-1:2015：空氣中粒子濃度潔淨度分類、粒徑範圍與分類方法。
- ISO 14644-14:2026：依 airborne particle concentration 評估設備適用性的方法與範圍。
- ISO 14644-15:2026：依 airborne chemical concentration 評估設備與材料適用性的範圍與排除項。
- FDA Aseptic Processing Guidance：ISO 5 粒子限制、動態 qualification 與監測指引。
- European Commission EU GMP Annex 1：污染控制策略、設備、公用工程、維護、氣流與 qualification。
- ISO 8573-1:2010：壓縮空氣污染物與純度等級。
- SMC CG3 Air Cylinder Operation Manual：工廠潤滑、5 µm 過濾與空氣品質注意事項。
- SMC CYP Clean Rodless Cylinder Catalog：低粒子設計、測試條件、限制與 caveat。
- SMC Clean Room Equipment Catalog：工廠潤滑脂、速度限制、包裝、真空口與潔淨系列注意事項。
- Festo Cleanroom：應用依賴的適用性、安裝位置與操作參數。
- U.S. Department of Energy Energy Tips：系統泄漏範圍與泄漏管理方法。
